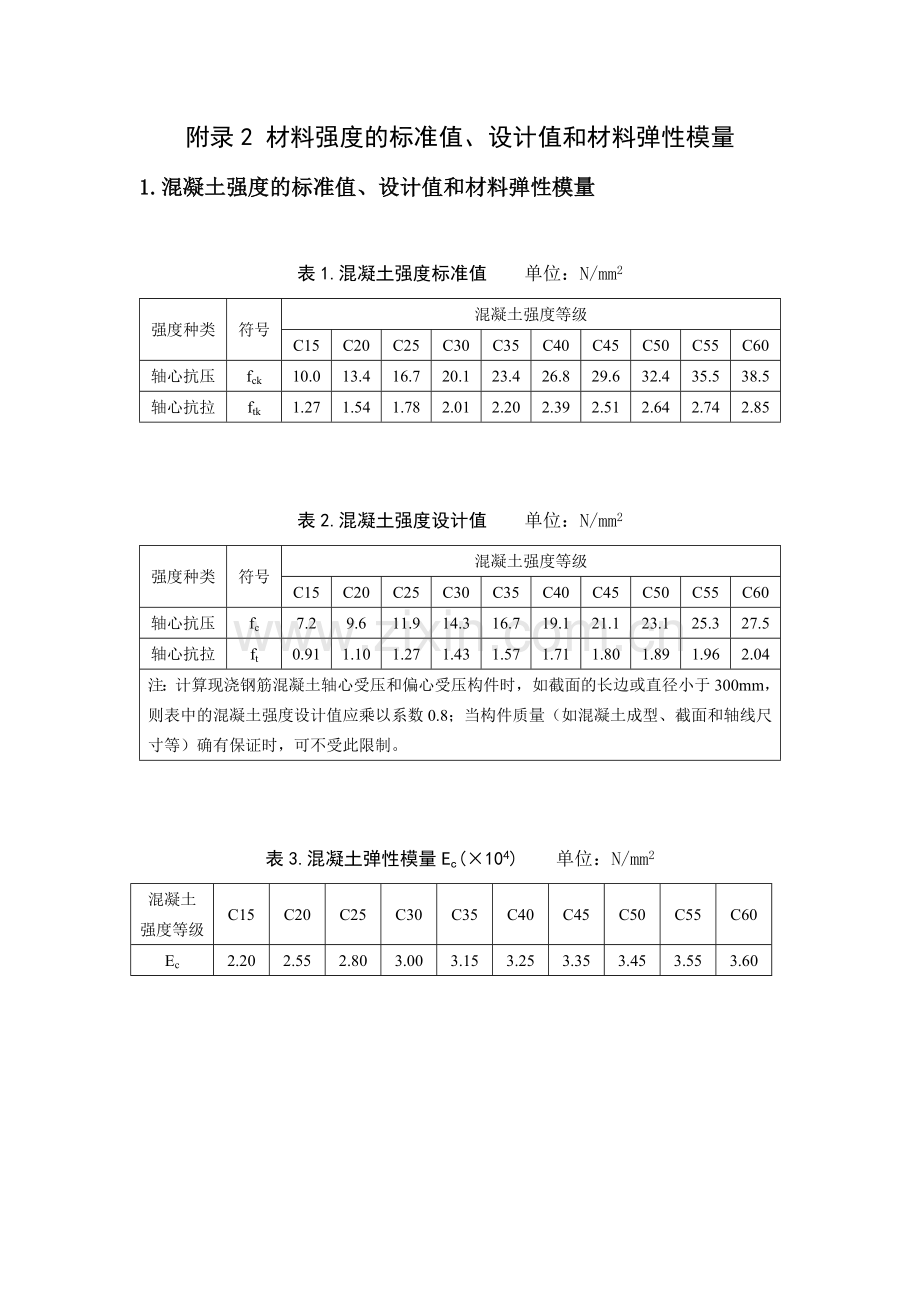

附录1 结构环境条件类别表1.水工混凝土结构所处的环境类别环境类别环境条件一室内正常环境二室内潮湿环境；露天环境；长期处在水下或地下的环境三淡水水位变化区；有轻度化学侵蚀性地下水的地下环境；海水水下区四海上大气区；轻度盐雾作用区；海水水位变化区；中度化学侵蚀性环境五使用除冰盐的环境；海水浪溅区；重度盐雾作用区；严重化学侵蚀性环境注1：海上大气区与浪溅区的分界线为设计最高水位加1.5m；浪溅区与水位变化区的分界线为设计最高水位减1.0m；水位变化区与水下区的分界线为设计最低水位减1.0m；重度盐雾作用区为离涨潮岸线50m内的陆上室外环境；轻度盐雾作用区为离涨潮岸线50~500m内的陆上室外环境。注2：冻融比较严重的二类、三类环境条件下的建筑物，可将其环境类别分别提高为三、四类。注3：化学侵蚀性限度的分类见SL191-2023规范中表3.3.9。附录2 材料强度的标准值、设计值和材料弹性模量 1.混凝土强度的标准值、设计值和材料弹性模量表1.混凝土强度标准值单位：N/mm2 强度种类符号混凝土强度等级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 轴心抗压 fck 10.0 13.4 16.7 20.1 23.4 26.8 29.6 32.4 35.5 38.5 轴心抗拉 ftk 1.27 1.54 1.78 2.01 2.20 2.39 2.51 2.64 2.74 2.85 表2.混凝土强度设计值单位：N/mm2 强度种类符号混凝土强度等级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 轴心抗压 fc 7.2 9.6 11.9 14.3 16.7 19.1 21.1 23.1 25.3 27.5 轴心抗拉 ft 0.91 1.10 1.27 1.43 1.57 1.71 1.80 1.89 1.96 2.04 注：计算现浇钢筋混凝土轴心受压和偏心受压构件时，如截面的长边或直径小于300mm，则表中的混凝土强度设计值应乘以系数0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制。表3.混凝土弹性模量Ec(×104) 单位：N/mm2 混凝土强度等级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 Ec 2.20 2.55 2.80 3.00 3.15 3.25 3.35 3.45 3.55 3.60 2.钢筋强度的标准值、设计值和材料弹性模量表4.普通钢筋强度标准值单位：N/mm2 种类符号 d(mm) fyk(N/mm2) 热轧钢筋 HPB235 A 8~20 235 HRB335 B 6~50 335 HRB400 C 6~50 400 RRB400 CR 8~40 400 注1：热轧钢筋直径d系指公称直径。注2：当采用直径大于40mm的钢筋时，应有可靠的工程经验。表5.普通钢筋强度设计值单位：N/mm2 种类符号 fy fy’ 热轧钢筋 HPB235 A 210 210 HRB335 B 300 300 HRB400 C 360 360 RRB400 CR 360 360 注：在钢筋混凝土结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N/mm2时,仍应按300N/mm2取用。表6.钢筋弹性模量Es(×104) 单位：N/mm2 钢筋种类 Es HPB235级钢筋 2.1×105 HRB335级钢筋、HRB400级钢筋、RRB400级钢筋 2.0×105 消除应力钢丝（光圆钢丝、螺旋肋钢丝、刻痕钢丝） 2.05×105 钢绞线 1.95×105 螺纹钢筋、钢棒（螺旋槽钢棒、螺旋肋钢棒） 2.0×105 注：必要时钢绞线可采用实测的弹性模量。附录3 钢筋的计算截面面积表表1.钢筋的公称直径、公称截面面积及公称质量公称直径（mm）不同根数钢筋的公称截面面积（mm2）单根钢筋公称质量(kg/m) 1 2 3 4 5 6 7 8 9 6 28.3 57 85 113 142 170 198 226 255 0.222 6.5 33.2 66 100 133 166 199 232 265 299 0.260 8 50.3 101 151 201 252 302 352 402 453 0.395 10 78.5 157 236 314 393 471 550 628 707 0.617 12 113.1 226 339 452 565 678 791 904 1017 0.888 14 153.9 308 461 615 769 923 1077 1231 1385 1.210 16 201.1 402 603 804 1005 1206 1407 1608 1809 1.580 18 254.5 509 763 1017 1272 1527 1781 2036 2290 2.000 20 314.2 628 942 1256 1570 1884 2199 2513 2827 2.470 22 380.1 760 1140 1520 1900 2281 2661 3041 3421 2.980 25 490.9 982 1473 1964 2454 2945 3436 3927 4418 3.850 28 615.8 1232 1847 2463 3079 3695 4310 4926 5542 4.830 32 804.2 1609 2413 3217 4021 4826 5630 6434 7238 6.310 36 1017.9 2036 3054 4072 5089 6107 7125 8143 9161 7.990 40 1256.6 2513 3770 5027 6283 7540 8796 10053 11310 9.870 50 1964 3928 5892 7856 9820 11784 13748 15712 17676 15.420 表2.各种钢筋间距时每米板宽中的钢筋截面面积钢筋间距/mm 钢筋直径（mm）为下列数值时的钢筋截面面积/mm2 6 6/8 8 8/10 10 10/12 12 12/14 14 14/16 16 16/18 18 20 22 25 70 404 561 718 920 1122 1369 1616 1907 2199 2536 2872 3254 3635 4488 5430 7012 75 377 524 670 859 1047 1278 1508 1780 2053 2367 2681 3037 3393 4189 5068 6545 80 353 491 628 805 982 1198 1414 1669 1924 2218 2513 2847 3181 3927 4752 6136 85 333 462 591 758 924 1127 1331 1571 1811 2088 2365 2680 2994 3696 4472 5775 90 314 436 559 716 873 1065 1257 1484 1710 1972 2234 2531 2827 3491 4224 5454 95 298 413 529 678 827 1009 1190 1405 1620 1869 2116 2398 2679 3307 4001 5167 100 283 393 503 644 785 958 1131 1335 1539 1775 2023 2278 2545 3142 3801 4909 110 257 357 457 585 714 871 1028 1214 1399 1614 1828 2071 2313 2856 3456 4462 120 236 327 419 537 654 798 942 1113 1283 1480 1676 1899 2121 2618 3168 4091 125 226 314 402 515 628 767 905 1068 1232 1420 1608 1822 2036 2513 3041 3927 130 217 302 387 495 604 737 870 1027 1184 1366 1547 1752 1957 2417 2924 3776 140 202 280 359 460 561 684 808 954 1100 1268 1436 1627 1818 2244 2715 3506 150 188 262 335 429 524 639 754 890 1026 1183 1340 1518 1696 2094 2534 3272 160 177 245 314 403 491 599 707 834 962 1110 1257 1424 1590 1963 2376 3068 170 166 231 296 379 462 564 665 785 906 1044 1183 1340 1497 1848 2236 2887 180 157 218 279 358 436 532 628 742 855 985 1117 1266 1414 1745 2112 2727 190 149 207 265 339 413 504 595 703 810 934 1058 1199 1339 1653 2023 2584 200 141 196 251 322 393 479 565 668 770 888 1005 1139 1272 1571 1901 2454 220 129 178 228 293 357 436 514 607 700 807 914 1036 1157 1428 1728 2231 240 118 164 209 268 327 399 471 556 641 740 838 949 1060 1309 1584 2045 250 113 157 201 258 314 383 452 534 616 710 804 911 1018 1257 1521 1963 260 109 151 193 248 302 369 435 514 592 682 773 858 979 1208 1462 1888 280 101 140 180 230 280 342 404 477 550 634 718 814 909 1122 1358 1753 300 94 131 168 215 262 319 377 445 513 592 670 759 848 1047 1267 1636 320 88 123 157 201 245 299 353 417 481 554 630 713 795 982 1188 1534 330 86 119 152 195 238 290 343 405 466 538 609 690 771 952 1152 1487 附录4 其他规定 1.混凝土结构构件的承载力安全系数表2.混凝土结构构件的承载力安全系数K 水工建筑物级别 1 2、3 4、5 荷载效应组合基本组合偶尔组合基本组合偶尔组合基本组合偶尔组合钢筋混凝土、预应力混凝土 1.35 1.15 1.20 1.00 1.15 1.00 素混凝土按受压承载力计算的受压构件、局部承压 1.45 1.25 1.30 1.10 1.25 1.05 按受拉承载力计算的受压、受弯构件 2.20 1.90 2.00 1.70 1.90 1.60 注1：水工建筑物的级别应根据《水利水电工程等级划分及洪水标准》（SL252-2023）拟定。注2：结构在使用、施工、检修期的承载力计算，安全系数K应按表中基本组合取值；对地震及校核洪水位的承载力计算，安全系数K应按表中偶尔组合取值。注3：当荷载效应组合由永久荷载控制时，表列安全系数K应增长0.05。注4：当结构的受力情况较为复杂、施工特别困难、荷载不能准确估计、缺少成熟的设计方法或结构有特殊规定期，承载力安全系数K宜适当提高。 2.混凝土保护层最小厚度表2.混凝土保护层最小厚度单位：mm 项次构件类别环境类别一二三四五 1 板、墙 20 25 30 45 50 2 梁、柱、墩 30 35 45 55 60 3 截面厚度不小于2.5m的底板及墩墙 — 40 50 60 65 注1：直接与地基接触的结构底层钢筋或无检修条件的结构，保护层厚度应适当增大。注2：有抗冲耐磨规定的结构面层钢筋，保护层厚度应适当增大。注3：混凝土强度等级不低于C30且浇筑质量有保证的预制构件或薄板，保护层厚度可按表中数值减小5mm。注4：钢筋表面涂塑或结构外表面敷设永久性涂料或面层时，保护层厚度可适当减小。注5：严寒和寒冷地区受冰冻的部位，保护层厚度还应符合《水工建筑物抗冰冻设计规范》（SL211-2023）的规定。 3.纵向受力钢筋的最小配筋率表3.钢筋混凝土构件纵向受力钢筋的最小配筋率(%) 项次分类钢筋种类 HPB235级 HRB335级 HRB400级、RRB400级 1 受弯构件、偏心受拉构件的受拉钢筋梁板 0.25 0.20 0.20 0.15 0.20 0.15 2 轴心受压柱的所有纵向钢筋 0.60 0.60 0.55 3 偏心受压构件的受拉或受压钢筋柱、拱墩墙 0.25 0.20 0.20 0.15 0.20 0.15 注1：项次1、3中的配筋率是指钢筋截面面积与构件肋宽乘以有效高度的混凝土截面面积的比值，即或；项次2中的配筋率是指所有纵向钢筋截面面积与柱截面面积的比值。注2：温度、收缩等因素对结构产生的影响较大时，纵向受拉钢筋的最小配筋率应适当增大。注3：当结构有抗震设防规定期，钢筋混凝土框架结构构件的最小配筋率应按SL191-2023规范中第13章的规定取值。 4.梁中箍筋的最大间距表4.梁中箍筋的最大间距s 单位：mm 项次梁高h 1 150 200 2 200 300 3 250 350 4 300 400 注：薄腹梁的箍筋间距宜适当减小。
