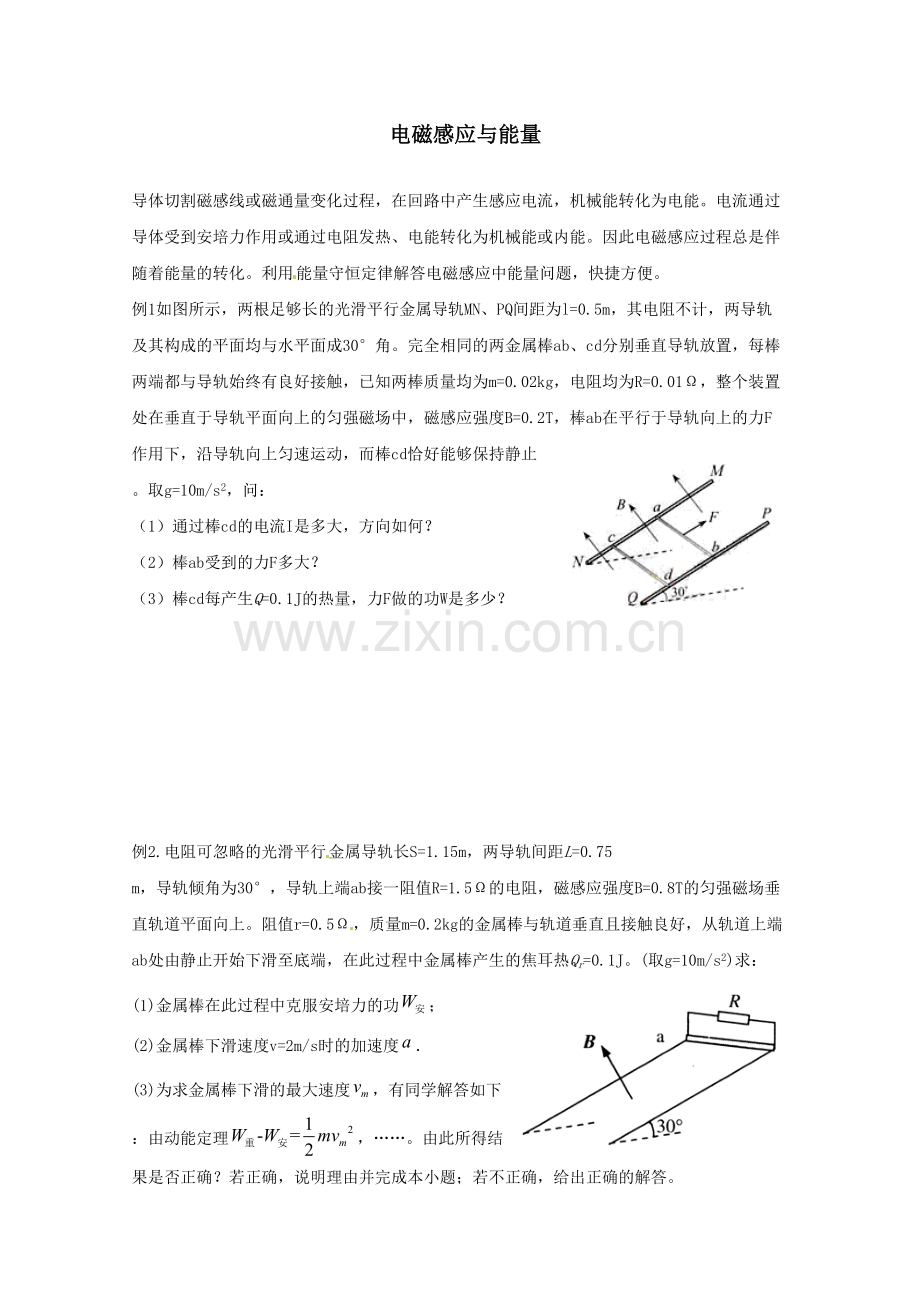

电磁感应与能量

导体切割磁感线或磁通量变化过程，在回路中产生感应电流，机械能转化为电能。电流通过导体受到安培力作用或通过电阻发热、电能转化为机械能或内能。因此电磁感应过程总是伴随着能量的转化。利用能量守恒定律解答电磁感应中能量问题，快捷方便。
例1如图所示，两根足够长的光滑平行金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30°角。完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m=0.02kg，电阻均为R=0.01Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能够保持静止。取g=10m/s2，问：
（1）通过棒cd的电流I是多大，方向如何？
（2）棒ab受到的力F多大？
（3）棒cd每产生Q=0.1J的热量，力F做的功W是多少？

例2.电阻可忽略的光滑平行金属导轨长S=1.15m，两导轨间距L=0.75 m，导轨倾角为30°，导轨上端ab接一阻值R=1.5Ω的电阻，磁感应强度B=0.8T的匀强磁场垂直轨道平面向上。阻值r=0.5Ω，质量m=0.2kg的金属棒与轨道垂直且接触良好，从轨道上端ab处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热Qr=0.1J。(取g=10m/s2)求：
(1)金属棒在此过程中克服安培力的功；[来源:Zxxk.Com]
(2)金属棒下滑速度v=2m/s时的加速度．
(3)为求金属棒下滑的最大速度，有同学解答如下：由动能定理，……。由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答。

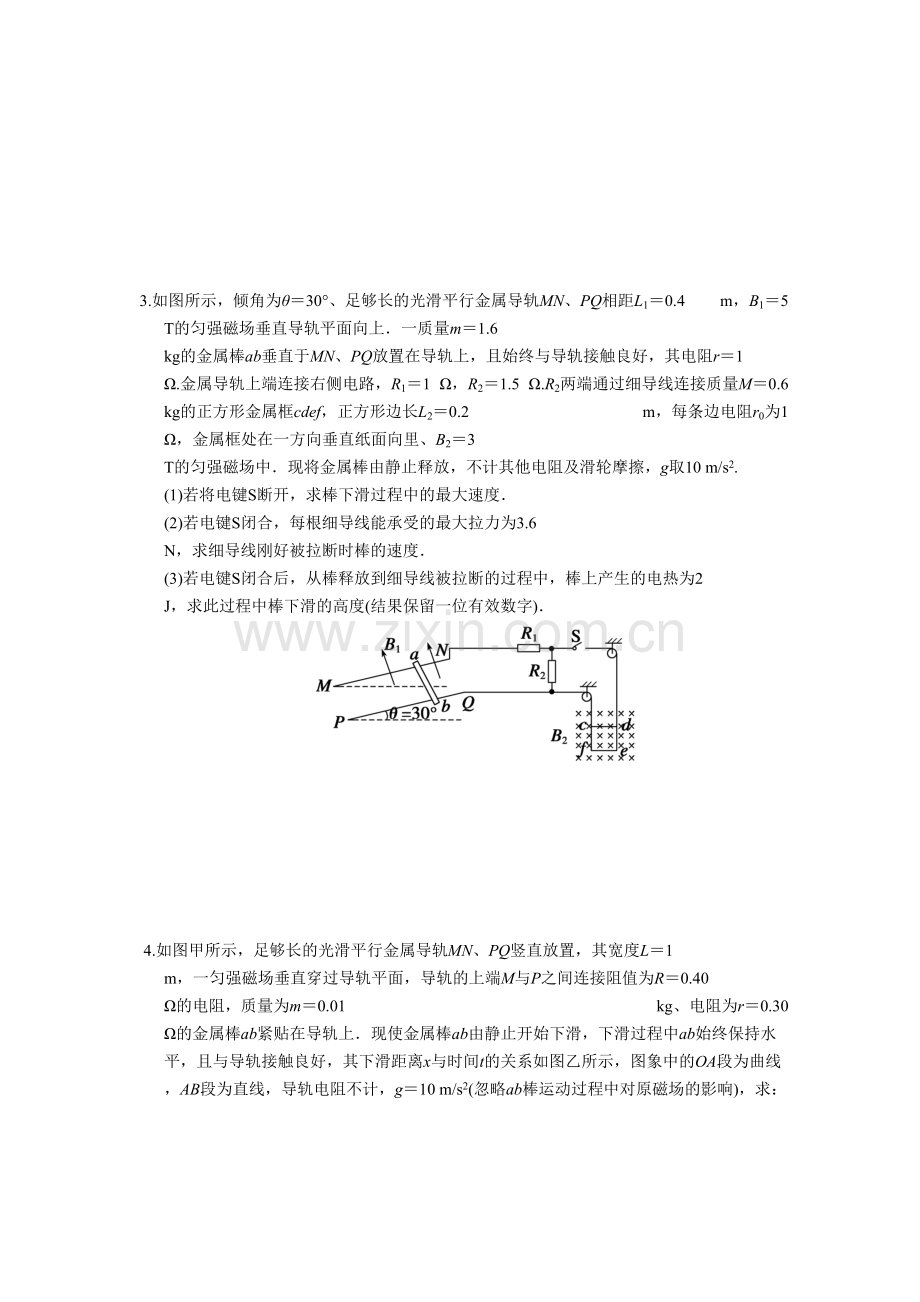

3.如图所示，倾角为θ＝30°、足够长的光滑平行金属导轨MN、PQ相距L1＝0.4 m，B1＝5 T的匀强磁场垂直导轨平面向上．一质量m＝1.6 kg的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，其电阻r＝1 Ω.金属导轨上端连接右侧电路，R1＝1 Ω，R2＝1.5 Ω.R2两端通过细导线连接质量M＝0.6 kg的正方形金属框cdef，正方形边长L2＝0.2 m，每条边电阻r0为1 Ω，金属框处在一方向垂直纸面向里、B2＝3 T的匀强磁场中．现将金属棒由静止释放，不计其他电阻及滑轮摩擦，g取10 m/s2.
(1)若将电键S断开，求棒下滑过程中的最大速度．
(2)若电键S闭合，每根细导线能承受的最大拉力为3.6 N，求细导线刚好被拉断时棒的速度．
(3)若电键S闭合后，从棒释放到细导线被拉断的过程中，棒上产生的电热为2 J，求此过程中棒下滑的高度(结果保留一位有效数字)．

4.

4.如图甲所示，足够长的光滑平行金属导轨MN、PQ竖直放置，其宽度L＝1 m，一匀强磁场垂直穿过导轨平面，导轨的上端M与P之间连接阻值为R＝0.40 Ω的电阻，质量为m＝0.01 kg、电阻为r＝0.30 Ω的金属棒ab紧贴在导轨上．现使金属棒ab由静止开始下滑，下滑过程中ab始终保持水平，且与导轨接触良好，其下滑距离x与时间t的关系如图乙所示，图象中的OA段为曲线，AB段为直线，导轨电阻不计，g＝10 m/s2(忽略ab棒运动过程中对原磁场的影响)，求：

　　　　　 甲　　　　　　　　乙

(1)磁感应强度B的大小；
(2)金属棒ab在开始运动的1.5 s内，通过电阻R的电荷量；
(3)金属棒ab在开始运动的1.5 s内，电阻R上产生的热量．

5.如图11所示，足够长的光滑平行金属导轨cd和ef水平放置，在其左端连接倾角为θ＝37°的光滑金属导轨ge、hc，导轨间距均为L＝1 m，在水平导轨和倾斜导轨上，各放一根与导轨垂直的金属杆，金属杆与导轨接触良好．金属杆a、b质量均为m＝0.1 kg，电阻Ra＝2 Ω、Rb＝3 Ω，其余电阻不计．在水平导轨和斜面导轨区域分别有竖直向上和竖直向下的匀强磁场B1、B2，且B1＝B2＝0.5 T．已知从t＝0时刻起，杆a在外力F1作用下由静止开始水平向右运动，杆b在水平向右的外力F2作用下始终保持静止状态，且F2＝0.75＋0.2t (N)．(sin 37°＝0.6，cos 37°＝0.8，g取10 m/s2)

图11
(1)通过计算判断杆a的运动情况；
(2)从t＝0时刻起，求1 s内通过杆b的电荷量；
(3)若t＝0时刻起，2 s内作用在杆a上的外力F1做功为13.2 J，则这段时间内杆b上产生的热量为

6.如图所示，两根足够长、电阻不计、间距为d的光滑平行金属导轨，其所在平面与水平面夹角为θ，导轨平面内的矩形区域abcd内存在有界匀强磁场，磁感应强度大小b方向垂直于斜面向上，ab与cd之间相距为L0金属杆甲、乙的阻值相同，质量均为m，甲杆在磁场区域的上边界ab处，乙杆在甲杆上方与甲相距L处，甲、乙两杆都与导轨垂直。静止释放两杆的同时，在甲杆上施加一个垂直于杆平行于导轨的外力F，使甲杆在有磁场的矩形区域内向下做匀加速直线运动，加速度大小a=2gsinθ，甲离开磁场时撤去F，乙杆进入磁场后恰好做匀速运动，然后离开磁场。
(1)求每根金属杆的电阻R是多大？
(2)从释放金属杆开始计时，求外力F随时间t的变化关系式？并说明F的方向。
(3)若整个过程中，乙金属杆共产生热量Q，求外力F对甲金属杆做的功W是多少?

如图所示，两根足够长、电阻不计、间距为d的光滑平行金属导轨，其所在平面与水平面夹角为θ，导轨平面内的矩形区域abcd内存在有界匀强磁场，磁感应强度大小b方向垂直于斜面向上，ab与cd之间相距为L0金属杆甲、乙的阻值相同，质量均为m，甲杆在磁场区域的上边界ab处，乙杆在甲杆上方与甲相距L处，甲、乙两杆都与导轨垂直。静止释放两杆的同时，在甲杆上施加一个垂直于杆平行于导轨的外力F，使甲杆在有磁场的矩形区域内向下做匀加速直线运动，加速度大小a=2gsinθ，甲离开磁场时撤去F，乙杆进入磁场后恰好做匀速运动，然后离开磁场。
(1)求每根金属杆的电阻R是多大？
(2)从释放金属杆开始计时，求外力F随时间t的变化关系式？并说明F的方向。
(3)若整个过程中，乙金属杆共产生热量Q，求外力F对甲金属杆做的功W是多少?
