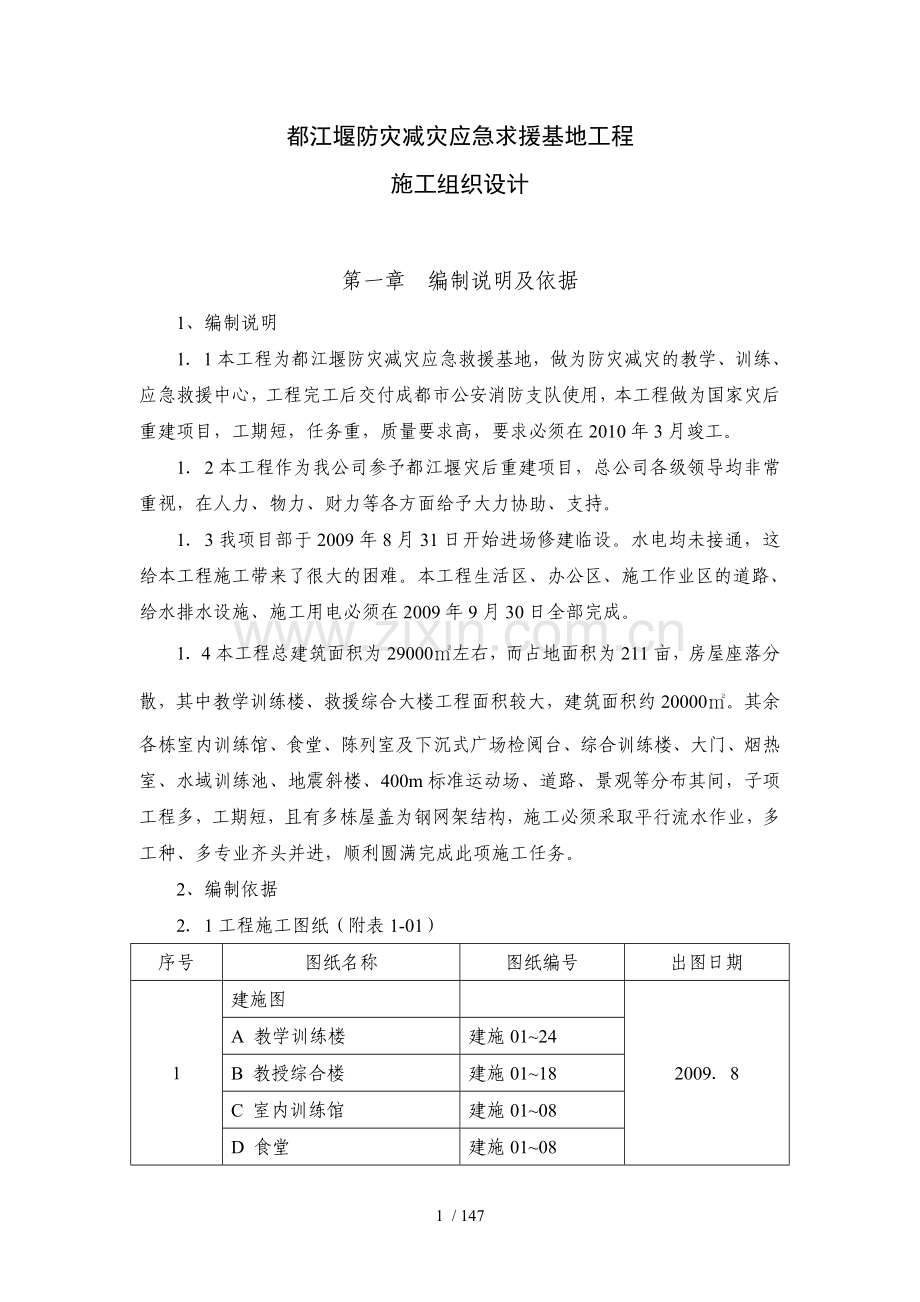

都江堰防灾减灾应急求援基地工程
施工组织设计

第一章 编制说明及依据
1、编制说明
1．1本工程为都江堰防灾减灾应急救援基地，做为防灾减灾的教学、训练、应急救援中心，工程完工后交付成都市公安消防支队使用，本工程做为国家灾后重建项目，工期短，任务重，质量要求高，要求必须在2010年3月竣工。
1．2本工程作为我公司参予都江堰灾后重建项目，总公司各级领导均非常重视，在人力、物力、财力等各方面给予大力协助、支持。
1．3我项目部于2009年8月31日开始进场修建临设。水电均未接通，这给本工程施工带来了很大的困难。本工程生活区、办公区、施工作业区的道路、给水排水设施、施工用电必须在2009年9月30日全部完成。
1．4本工程总建筑面积为29000㎡左右，而占地面积为211亩，房屋座落分散，其中教学训练楼、救援综合大楼工程面积较大，建筑面积约20000㎡。其余各栋室内训练馆、食堂、陈列室及下沉式广场检阅台、综合训练楼、大门、烟热室、水域训练池、地震斜楼、400m标准运动场、道路、景观等分布其间，子项工程多，工期短，且有多栋屋盖为钢网架结构，施工必须采取平行流水作业，多工种、多专业齐头并进，顺利圆满完成此项施工任务。
2、编制依据
2．1工程施工图纸（附表1-01）
序号
图纸名称
图纸编号
出图日期
1
建施图

2009．8
A 教学训练楼
建施01~24
B 教授综合楼
建施01~18
C 室内训练馆
建施01~08
D 食堂
建施01~08
E 烟热室
建施01~03
F 陈列室及下沉式广场
建施01~09
G 检阅台（看台）
建施01~10
H 综合训练楼
建施01~05
I 地震斜楼
建施01-06
J 水域训练池
建施01-05
K 大门
建施01-03

2
结施图

2009．8
A 教学训练楼
结施01~28
B 救援综合楼
结施01~18
C 室内训练馆
结施01~18
D 食堂
结施01~08
E 烟热室
结施01~03
F 陈列室及下沉式广场
结施01~06
G 检阅台（看台）
结施01~17
H 综合训练楼
结施01~13
I 地震斜楼
结施01~06、补1
J 水域训练池
结施01~02
K 大门
结施01~03
2．2工程应用的主要规范、规程（附表1-02）
序号
类别
规范、规程名称
编号
1
国标
工程测量规范
GB50026-93
2
国标
地下工程防水技术规范
GB50108-2001
3
国标
地下防水工程施工质量验收规范
GB50208-2002
4
行标
建筑地基处理技术规范
JGJ79-2002
5
国标
建筑地基基础工程施工质量验收规范
GB50202-2002
6
行标
高层建筑箱形与筏形基础技术规范
JGJ6-99
7
国标
锚杆喷射混凝土支护技术规范
GB50086-2001
8
行标
建筑基坑支护技术规程
JGJ120-99
9
行标
高层建筑混凝土结构技术规程
JGJ3-2002
10
国标
砌体工程施工质量验收规范
GB50203-2002
11
行标
多孔砖砌体结构技术规范
JGJ137-2001
12
行标
多孔砖建筑抗震设计及施工规程
JGJ68-90
13
国标
屋面工程质量验收规范
GB50207-2002
14
国标
建筑地面工程施工质量验收规范
GB50209-2002
15
国标
住宅装饰装修工程施工规范
GB50327-2007
16
行标
外墙饰面砖工程施工及验收规程
JGJ126-2000
17
行标
钢筋焊接及验收规程
JGJ18-2003
18
行标
钢筋焊接接头试验方法标准
JGJT27-2001
19
行标
普通混凝土配合比设计规程
JGJ55-2000
20
行标
砌体砂浆配合比设计规程
JGJ98-2000
21
行标
混凝土泵送技术规程
JGJ/T10-95
22
行标
钢筋机械连接通用技术规程
JGJ107-2003
23
行标
建筑工程冬期施工规程
JGJ104-97
24
国标
建筑边坡工程技术规范
GB50330-2002
25
行标
回弹检测混凝土抗压强度技术规程
JGJ/T23-2001
26
行标
建筑施工高处作业安全技术规范
JGJ80-91
27
行标
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2001
28
行标
建筑机械使用安全技术规程
JGJ33-2001
29
行标
施工现场临时用电安全技术规范
JGJ46-2005
30
国标
建设工程施工现场供用电安全规范
GB50194-93
31
国标
建筑给水排水及采暖工程施工质量验收规范
GB50242-2002
32
国标
通风与空调工程施工质量验收规范
GB50243-2002
33
国标
火灾自动报警系统施工及验收规范
GB50166-2007
34
国标
建筑电气工程施工质量验收规范
GB50303-2002
35
国标
建筑与建筑群综合布红色系统工程验收规范
GB/T50312-2000
36
行标
建筑施工模板安全技术规范
JGJ162-2008
37
行标
建筑玻璃应用技术规程
JGJ113
38
行标
玻璃幕墙工程技术规范
JGJ102
39
国标
建筑内部装修设计防火规范
GB50222
40
国标
钢结构工程施工质量验收规范
GB50205-2001
41
国标
钢网架螺栓球节点用高强度螺栓
GB/T16939-97
42
行标
建筑钢结构焊接技术规程
JGJ81-2002
43
行标
网架结构设计与施工规程
JGJ7-91
44
行标
钢网架螺栓球节点
JGJ/T10-99
45
西南标
挤塑聚苯板保温构造图集
西南05J103
2．3工程应用的主要图集（附表1-03）
序号
类别
图集名称
编号
1
国标
混凝土结构施工图平面整体表示方法制图规则和构造详图（修正版）
03G101-1
2
国标
混凝土结构施工图平面整体表示方法制图规则和构造详图
03G101-2
3
国标
混凝土结构施工图平面整体表示方法制图规则和构造详图
04G101-3
4
国标
混凝土结构施工图平面整体表示方法制图规则和构造详图
04G101-4
5
西南标
框架轻质填充墙构造图集
西南05G704（四）
6
国标
钢筋混凝土过梁
03G322-3
7
国标
建筑物抗震构造详图
03G329（一）
8
国标
混凝土结构施工钢筋排布规则与构造详图
06G901-1
9
国标
建筑电气安装工程图集
92SD56
10
西南标
西南地区建筑标准设计通用图
西南G合订本（1）（2）
11
西南标
西南地区建筑标准设计通用图
西南J合订本（1）（2）
2．4工程应用的主要标准（附表1-04）
序号
类别
主要标准名称
编号
1
国标
建筑工程施工质量验收统一标准
GB50300-2001
2
行标
网架结构工程质量检验评定标准
JGJ78-91
3
国标
建筑防腐蚀工程质量检验评定标准
GB50224-95
4
国标
混凝土质量控制标准
GB50164-92
5
行标
建筑工程饰面砖粘贴强度检验标准
JGJ110-97
6
行标
建筑施工安全检查标准
JGJ59-99
7
国标
砌体工程现场检测技术标准
GB/T50315-2000
8
行标
采暖居住建筑节能检验标准
JGJ132-2001
2．5工程应用的主要法规（附表1-05）
序号
类别
主要法规
编号
1
国家
建筑法

2
国家
环境保护法

3
国家
安全生产法

4
国家
建设工程安全生产管理条例

5
企业
建筑安全法规及文件汇编

2．6其他（附表1-06）
序号
类别
图集名称
编号
1
企业
质量体系程序文件

2
企业
环保体系程序文件

3
企业
资料、质量、安全手册

4

岩土工程地质勘察报告

5

设计交底及施工图会审纪要

第二章 工程概况
1、总体简介（附表2-01）
序号
项目
内 容
1
工程名称
都江堰防灾减灾应急救援基地
2
工程地址
都江堰市崇义镇崇义村三组
3
建设单位
成都市公安消防支队
4
设计单位
汉嘉设计集团股份有限公司
5
监理公司
四川科恒建设咨询监理有限责任公司
6
建管单位
成都市工程咨询公司
7
质量监督
都江堰市建筑工程质量监督站
8
施工总承包
成都建筑工程集团总公司
9
主要分包
四川众艺劳务有限责任公司
10
合同范围
土方、基坑支护、降水、结构、室内外装饰、水电安装、水防、弱电、室外道路、绿化
11
合同性质
总承包合同
12
投资性质
政府
13
合同工期
2009年9月15日~2010年3月12日
14
质量目标
合格
2、建筑设计概况（附表2-02）
序号
项目
内容
1
建筑功能
整个基地建筑按各栋功能划分为教学培训、训练、救援、居住、办公、生活、应急演练、训练考核
2
建筑特点
以教学训练楼、救援综合楼布置为主线，其余各功能建筑分布其间，建筑立面造形丰富，外墙立面以乳白色面砖为主，局部为玻璃幕墙，整个建筑现代气派。
3
建筑面积及屋数
A教学训练楼，总建筑面积：11006.9㎡，其中宿舍建筑面积：8015.81㎡，五层；会议室建筑面积：281.40㎡，一层；电教室建筑面积：392.04㎡，一层；办公楼建筑面积903.06㎡，二层；阶梯教室建筑面积：1414.55㎡，一层；其中会议室、电教室、阶梯教室屋顶结构为钢网架结构
B救援综合楼，建筑面积：8850.82㎡，三层，中庭公共部分为轻钢结构，玻璃幕墙
C室内训练馆，建筑面积：2557.1㎡，一层，屋面为钢网架结构
D陈列室及下沉式广场：地下一层，建筑面积：301.75㎡，屋面为轻钢结构
E食堂，建筑面积：1834.1㎡，一层
F综合训练楼，建筑面积：1334.99㎡，十层
G烟热室，建筑面积387.84㎡，一层
H检阅台（看台），建筑面积1231.94㎡，二层，屋顶为钢网架结构
I水域训练池，设备房面积146.74㎡，泳池面积345.00㎡，地下负一层
J地震倾斜楼，建筑面积 762.9㎡，三层
K大门，建筑面积28.57㎡，一层，屋面钢结构
4
建筑层高
A教学训练楼：宿舍均为3.3m，会议室5.7m，电教室7.2m，办公楼7.2m，阶梯教室13.3m
B救援综合楼3.3m，3.6m
C室内训练馆，其中夹层4.5m，3.8m
D陈列室及下沉式广场4.5m
E食堂6.85m，局部3.85m
F综合训练楼3.5m
G烟热室
H检阅台（看台）4.5m，3.85m
I水域训练池
J地震倾斜楼
K大门
5
建筑防火
防火门分区域断水
6
外墙保温
外墙采用25mm、30mm、35mm厚挤塑聚苯板保温体系
7
外墙
装修
外墙
外墙面砖粘贴部分栋号为外墙乳胶漆
门窗窗工程
中断热铝合金中空玻璃
屋面工程
（1） 上人屋面主要构造做法：40厚挤塑聚苯板保温层，3mm厚SBS改性沥青防水卷材一道（聚脂胎），40mm厚C20细石砼（按水泥用量的0.4%掺入防水剂），内配双向φR4@200冷拔钢筋
（2） 保温金属压型板屋面：国标01J925-1 钢网架结构屋盖
8
室内装修
顶棚工程
混合砂浆，乳胶漆
卫生间顶棚
轻钢龙骨，铝合金方扣板
地面工程1（主要做法）无水房间
（1） 人工级配砂卵石回填夯实，压实系数≥0.94
（2） 100厚C15砼（内配φR8@200双向钢筋）
（3） 1.2厚JS-II复合防水涂膜
（4） 35厚C15细石砼
（5） 20厚1：3水泥砂浆找平层
（6） 面层详二装
地面工程2（主要做法）卫生间
（1） 素土夯实
（2） 平均100厚C15细石砼（结构找坡1%向地漏处内配φR6.5@250钢筋网
（3） 20厚1：2.5水泥砂浆找平层
（4） 1.5mm厚JS-II复合防水涂膜
（5） 25mm厚1：2.5水泥砂浆保护层
（6） 防滑彩釉地面砖粘贴
楼面工程1（主要做法）
（1） 结构层
（2） 20mm厚1：2水泥砂浆找平层
（3） 面层做法详二装
楼面工程2（卫生间主要做法）
（1） 结构层
（2） 最溥处15厚1：2.5水泥砂浆向地漏处找坡1%
（3） 1.5mm厚JS-II复合防水涂膜
（4） 20mm厚1：2.5水泥砂浆保护层
（5） 防滑地面砖粘贴详二装
内墙装修
墙面乳胶漆，厨房，卫生间粘贴内墙砖
楼梯
墙面，顶棚混合砂浆，乳胶漆，地面粘贴地面砖
公共部分
门厅、电梯厅、公共走道地面做法详二装墙面、天棚做法详二装
9
防水工程
地下结构部分（含电梯井坑）
两道防水，一道钢筋砼自防水，一道3mm厚SBS改性沥青防水卷材一道（聚酯胎）
屋面工程
两道防水：3mm厚SBS改性沥青防水卷材一道（聚酯胎）40mm厚C20细石砼（4%防水剂）内配双向φR4@200
厨房、卫生间
1.5mm厚JS-II型复合防水涂膜，墙面上翻1800
3、结构设计概况（附表2-03）
序号
项目
内容
1
结构类型
陈列室及下沉式广场、综合训练楼、水域训练池为抗水板，梁板式筏基外，其余各栋均为钢筋砼独立柱基
主体结构类型，除陈列室及下沉式广场、水域训练中心为剪力墙结构，综合训练楼为框剪结构，其余各栋均为框架结构
屋盖结构类型：教学训练楼的会议室、电教室、阶梯教室、室内训练馆、陈列室及下沉式广场、检阅台、大门屋盖为钢网架结构，其余各栋均为现浇混凝土屋盖楼板
2
土质
水位
土质情况
素填土、松散卵石、稍密卵石、中密卵石、密实卵石
地下水
位标高
638.12~640.58
3
建筑物地基
地基土质层
除水域训练池以密实卵石层作为基础持力层，其余各栋均以稍密卵石层作为基础持力层
场地类别
II类
地基承载力
天然地基以稍密卵石层为持力层，地基承载力特征值fak≥300KPa
4
地下防水系统
混凝土自防水
抗渗混凝土抗渗等级S6、S8
柔性防水
3mm厚SBS改性沥青防水卷材一道（聚酯胎）
5
混凝土强度等级
筏板、抗水板
C30P6或C30P8
柱、墙
C30、C40、C50
梁板
C30
楼梯
C30
±0.00以下剪力墙
C30 P6或C30P8
6
抗震等级
工程设防烈度
8度
剪力墙抗震等级
一级
框架抗震等级
一级
7
钢筋类别
一级钢
6.5、8、10
二级钢
1012182025
三级钢
12、14、16、18、20、22~28
冷扎带肋钢筋
4、6、8、10
8
钢筋接头形式
对焊、窄间焊
梁、筏板、抗水板纵筋
竖焊
柱、墙纵筋
机械连接
柱纵筋≥25，综合训练楼筏基纵筋
绑扎搭接
楼面板钢筋，剪力墙纵筋
9
主要结构断面尺寸
剪力墙厚度
400、200、250
框架柱截面尺寸
400*400 400*450
500*500 600*600 700*700
900*900 700*900 700*1000
框架梁截面尺寸
300*500 300*550 400*550 400*750 300*600 300*650
250*500 400*600 400*500 300*1000
700*900 400*900 400*700 500*900
楼面板厚度
100 、110 、120 、150
4、机电安装专业设计概况
详见机电安装各专业设计施工图
5、施工现场条件
（1）项目地块呈不规则形，地势较为平坦，植被茂盛，进场后需进行场地平整，原始地貌标高未达到总平设计标高的采用买土及买砂夹石填至设计标高。
（2）水源采用在场地内打降水井，抽取地下水做为施工用水。打井所发生的一切费用由甲方承担。抽水台班费按月由甲方监理签认，并办理现场签证单。
（3）进场后，由甲方委托电力公司安装一台600KV.A变电器，施工用电采用TN-S制供电，现场内用电采用电缆埋地或架空敷设，施工、生活用电分开设置，详见临电施工组织设计。甲方供电设施通电时间为2009年9月10日。
（4）本工程地下水位较高，根据本工程岩土工程勘察报告，拟建场地下水历史最高水位标高：640.0m（场地中部）因此，土方开挖，水域训练池、陈列室及下沉式广场的基坑支护工程施工前需采取降水。
6、工程特点与难点
6．1工程特点
由于工期短，栋号多，采取平行流水作业，基础施工面积大，人力、材料、机械必须配备充足，才能满足工程进度需要。
6．2工程难点
（1）施工工期紧，本工程实际工期160d，各栋号建筑广泛分布在211亩的场地内，导致各栋施工作业时，二次转运时间长，二次转运费增加许多，在主体结构，屋盖钢网架结构，装饰装修阶段时间内人力、物力、财力投入大，对总承包的管理、协调、组织能力要求高。
（2）由于工期紧，任务重，机电安装与二次装修，室外总坪道路、绿化工程涉及的专业多，操作工人多，且复杂，加之工期短，交叉作业多，因此如何组织与协调是机电安装与土建工程能否按期完工的关键所在。
6．3工程重点
（1）防水工程：地下室防水采用II级防水，SBS改性沥青防水卷材粘贴施工，地下周边侧墙水平施工缝外防水施工必须做到认真、仔细。严格按操作程序，上道工序不合格，不能进入下道工序施工。厨房、卫生间防水、屋面防水工程是本项目的质量重点控制目标。
（2）由于本工程涉及多栋屋盖系统为钢网架结构，钢结构部分从制做、安装涂装的每个环节必须严格按设计规范、施工及验收规范、规程进行施工作业。钢网架结构施工是本公司质量控制目标，必须做到万无一失，确保钢网架结构施工安全，顺利完成。
第三章 施工部署
1、施工组织机构框图（图3-01）

2、主要管理人员职责
2．1项目经理职责
（1）作为总公司在项目的执行代表，对工程进度、质量、安全、文明施工成本控制向甲方全面负责，代表总公司发行对甲方的合约。
（2）组织、管理、领导和控制项目经理部全部工作。
（3）全权负责工程项目的施工管理和具体实施。
（4）参与项目前期准备工作。
（5）具体负责组织参与项目各项计划的编制工作。
（6）组织现场生产管理组织工作。
（7）项目日常经营工作和二次活动及成本控制。
（8）总体负责进行项目的竣工验收和配合开展项目创优活动。
2．2项目技术负责人（项目总工）职责
（1）代表项目经理部就有关具体技术工作与设计、地勘、甲方、监理进行协调沟通。
（2）代表项目经理部负责技术部编制技术方案、施工方案及交底的具体接管工作。
（3）在项目经理领导下，具体负责项目经理部技术方面的工作。
（4）具体负责项目施工计划，工程预结算，成本控制工作。
3、任务划分
3．1各单位责任范围（附表3-01）
序号
负责单位
任务划分范围
1
总包合同范围
全部地下地上土建工程、装饰、装修工程
全部水暖通工程、电气工程、电梯工程
室外总坪、绿化、给排水及土方、降水、支护工程、地基处理工程
2
总包对分包管理范围
全部地上、地下土建工程、装修工程、电梯工程、土方、防水、降水、支护工程、地基处理工程、机电安装工程
3．2工程物资设备采购划分（附表3-02）
序号
负责单位
任务划分范围
1
总承包采购范围
除电梯及辅材外，由分包采购外其余均由总包负责采购
2
分承包采购范围
电梯及辅材
4、施工部署及总体施工顺序
由于本工程房屋分布很零落，工程量较大，结构、装修标准高、工期短。为了保证基础、主体、钢网架结构、装饰装修、机电安装均尽可能有充裕时间施工，保质如期完成施工任务，应充分考虑到各方面的影响因素，充分酝酿各工种、工序、人力、资源、时间、空间的总体布局。
4．1总体布署
本工程由十多栋单体工程组成，土建工程施工由一家劳务公司承担。教学训练楼、救援综合楼、室内训练馆、水域训练池、检阅台（看台）、食堂、综合训练楼等同时进行平行流水作业，其中教学训练楼、救援综合楼、综合训练楼主体结构工期为60天。
屋面工程在结构封顶并清理后开始进行屋面工程施工，其中钢网架结构屋盖施工必须在40天内完成。
本工程工期短，基础及主体采用分阶段验收，装修及机电安装随结构验收及时插入，并以室内外装修为施工主线，机电安装穿插配合，主体封顶后，材料运输均采用塔机辅助完成，同时做好主体防护措施。
为了确保工程质量，保证工程进度，应合理安排冬雨期的施工作业，当不能避免时，应采取技术措施保证工程质量，室外总坪、绿化、室外给排水管网在主体封顶后及时插入。
4．2时间上的布署原则——季节施工
当基础工程验收合格后，对地下结构周边的土方回填在侧墙防水完工后立即进行施工，保证基坑稳定，确保地上结构施工。教学训练楼、救援综合楼，基础工程验收合格后，立即进行室内地下管网施工并及时进行土方回填夯实，室内±0.000建筑地面构造及时插入，为室内一层砌体施工创造条件。
4．3平面上的部署原则——平行流水施工
由于楼栋分布很散落，按各栋号单独进行平行流水作业，确保各栋材料、人力、合理利用的同时，工期满足总体进度要求。
4.4空间上的部署原则—立体交叉
为了贯彻空间占满，时间连续，均衡协调有节奏，力所能及留有余地的原则，保证工程按照总控计划完成。二次维护结构。机电安装前提插入施工，有时需与都江堰市质量监督站协商分阶段验收。
4.5总体施工顺序的部署原则
按照先地下，后地上，先结构，后围护，先主体，后装修；以土建为主，专业配合的总体施工顺序原则进行部署。针对本工程，其总体施工顺序是图3-02

4.6资源的部署原则—材料、机械投入
地上、地下结构、柱、墙、梁模板均采用18mm厚双面履膜多层板，现浇板模板均采用12mm厚双面履膜多层板，满足整个工程结构达标的要求。模板的配备量尽量满足地下，地上平行流水施工要求。
劳动力配备：地上、地下结构施工时，选择的劳务公司作业班组，分项进行夜间作业，满足主体结构进度要求，劳动力数量必须满足各栋平行流水作业要求，才能确保各栋、主体结构、装修进度按各道工序顺利推进。
本工程地上各栋号布置分散，根据本工程特点，及工期短的要求，在现场安装4台固定塔吊，一台高速龙门台（综合训练楼），完成材料的水平及垂直运输。为加快基础、主体结构砼浇筑垂度，本工程所有砼均为商品砼，并全部用48m臂的汽车泵进行砼浇筑。
5、主要项目工程量（附表3-04）
项目名称
单位
数量
备注
开挖土方工程量
㎡
65000

回填土方量

38000

防水工程
地下结构（±0.000以下）
㎡
12000
SBS-Ⅰ
地上屋面防水
㎡
6000
SBS-Ⅰ
厨房卫生间防水
㎡
22000
JS-Ⅱ
一层地面
㎡
8000
JS-Ⅱ
混凝土
地下结构
m3
4500
抗渗砼

地上结构
m3
30000
普通砼
围护结构砌体
地下结构（标砖）
m3
800

地上结构
m3
8500
页岩多孔砖
钢筋工程
地下结构
t
900

地上结构（不含钢结构）
t
1900

装修工程
内装修

地砖
㎡
9500
不含工装
墙面砖
㎡
14000
不含工装
乳胶漆
㎡
67000

室内木门
樘
800

室内防火门
樘
150

外装修
外墙面砖
㎡
6700

空调百叶窗
㎡
400

铝合金门窗
㎡
500

玻璃幕墙
㎡
6000

6、主要工种劳动力计划及劳动力曲线
6.1、主要工程劳动力计划表
主体结构施工阶段劳动力计划 附表3-05
序号
工种
计划人数（人）
进场时间
备注
1
钢筋工
120
2009年10月

2
模板工
240
2009年10月

3
混凝土工
60
2009年10月

4
杂工
30
2009年9月

5
架子工
60
2009年10月

6
防水工
10
2009年10月

7
塔吊司机
8
2009年9月

8
塔吊信号工
8
2009年9月

9
砖工
10
2009年9月

10
抹灰工
20
2009年9月

11
电焊工
30
2009年9月

12
水暖工
40
2009年10月

13
电工
60
2009年10月

装饰装修施工阶段劳动力计划 附表3-06
序号
工种
计划人数
（人）
进场时间
劳动力根据工程量大小及施工进度具体安排进场时间并依据进度要求增减
1
砖工
60
2009年11月
2
抹灰工
80
2009年11月
3
装饰工（外墙砖、
地砖、乳胶漆工种）
120
2009年11月
4
防水工
40
2009年11月
5
装饰木工
60
2009年11月
6
电工
80
2009年11月
7
水暖工
60
2009年11月
8
电梯工
20
2009年11月
6.2、各月份劳动力人数动态曲线图（见下图）

7、总体进度计划
7.1、施工进度计划编制原则
⑴、编制必须符合本工程施工合同的工期要求。
⑵、施工进度计划的编制必须考虑充分，均衡利用人力、物力、财力、时间、空间等资源。
⑶、采用平行流水作业，保证施工管理程序化、标准化、科学化，并有利于提高工人的劳动效率。
⑷、分栋号或阶段结构验收后，二次结构及装饰装修（含二装），机电安装提前及时插入。
7.2、工期总目标
根据现场实际要求，定额工期为300天。由于工期特别紧短，而今建设单位和代理业主还再一次强烈要求我施工项目部将工期进一步压缩为160天。为此，如何优化工期，如何合理地配置劳动力达到最大工效化，如何部署施工等等，下面将对影响工程进度的不利因素进行全面系统分析，并制定相应的应对措施，加强控制与管理，确保如期实现即定的工期目标，圆满完成业主交付的施工任务。
本工程开工日期为2009年9月15日，竣工日期2010年3月12日，,有效工期为160d，（见施工总体进度计划横道图、网络图）
7.3、总体施工进度计划（横道图、网络图详后附图）
地下结构、地上结构、装修施工阶段目标控制计划
附表3-07
分部分项名称
开工时间
竣工时间
备注
土方开挖及基坑支护
2009年9月
2009年10月
水域训练池，陈列室及下沉式广场
教学训练楼结构
2009年9月
2009年11月

救援综合楼结构
2009年9月
2009年11月

室内训练馆结构
2009年9月
2009年10月

食堂结构
2009年9月
2009年10月

检阅台结构
2009年9月
2009年11月

综合训练楼结构
2009年9月
2009年11月

陈列室及下沉式广场结构
2009年9月
2009年11月

水域训练池结构
2009年10月
2009年12月

地震倾斜楼结构
2009年10月
2009年12月

烟热室结构
2009年9月
2009年10月

大门结构
2009年9月
2009年10月

屋盖钢网架结构
2009年11月
2010年1月

室内装修(含二装)
2009年11月
2010年4月

室外装修（含二装）
2009年11月
2010年4月

室外总坪道路、绿化
2009年11月
2010年4月

室外电气、给排水
2009年11月
2010年4月

8、工程赶工费计取办法
（1）根据本工程实际要求，定额工期为300天，而建设单位及代理业主强烈要求我项目部将工期进一步压缩为160天（本工程竣工时间为2010年3月12日，扣除2010年春节放假20天，实际工期为160天）。实际工期超过定额工期20%[（300-160）/300*100%=46.7%]，工期缩短了46.7%，据此本工程计取赶工费。
（2）赶工费主要包括：工人夜间餐费、照明费、照明设备及灯具推销、领先间施工工效降低、模板及支撑材料超用摊销和运输费。本工程的所有土建、装饰装修、机电安装工程均应计取赶工费。
（3）根据本工程特点，工程赶工费按《2009四川省建设工程工程量清单计价定额》计取的调整后的人工费加措施费之和乘以0.467系数计取。
（4）各栋均采用平行独立流水作业，多工种交叉配合，每天采用三班倒连续作业，并加强夜间施工管理。
（5）各栋所有材料、机械、周转材料等提前30天购运至施工现场。

第四章 施工测量方案
1．测量准备
本工程轴线尺寸较多，施工现场面积大（211亩），施工中测量定位、轴线投放比较困难，精度要求较高。为保证施工测量的精确度，拟安排2名专业测量工程技术人员负责该项目的测量工作；项目部应提高重视程度，组织测量人员认真熟悉图纸；根据本工程轴线长的特点，轴线控制采用全站仪、激光经纬仪，以避免用钢卷尺测量累计误差过大，水准点高程控制采用水准仪，层高控制采用钢卷尺。
主要测量仪器配备
序 号
名 称
型 号
单 位
数 量
1
水准仪
DZS3-1/AL332
台
4
2
经纬仪
J2
台
2
3
激光铅直仪
DZJ-3
台
1
4
全站仪

台
1
测量及施工精度允许偏差
序号
内 容
结构形式
允许偏差
备注
1
施工标高允许偏差
现浇框架框架
--剪力墙
每层（㎜）
±10

全高（㎜）
±30

2
测量允许标高偏差
现浇框架框架
--剪力墙
每层（㎜）
±3

全高（㎜）
±15
60＜H≤90m
3
施工竖向允许偏差
现浇框架框架
--剪力墙
每层（㎜）
8
层高≯5m
全高（㎜）
H/1000
且≯300
4
测量允许竖向偏差
现浇框架框架
--剪力墙
每层（㎜）
±10

2．平面定位放线及轴线传递
建筑物的定位放线是确定建筑物平面位置和开挖基础的关键环节。施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图，平面轴线网定位方法如下：
2．1控制网布置
外控制网的作用：外控制点的作用主要是对基础施工放线及对整幢建筑物垂直度的检测。与内控网进行施工放线相互校核修正。
完成基础施工后，校核并利用原主控轴线，将控制轴线上的控制点布置离开建筑物（3～10m）作350×350砼墩，内埋200×200厚度3㎜铁板，四周砌砖围护，定位点用红色油漆标于铁板上（或投测在周边建筑物框架柱上）。
外控制轴线投设于框架柱上，并将墨线弹上，用线锤层层作垂直引投，三四层后用经纬仪校正，轴线引投与内控制网进行施工放线相互校核修正。
2．2高层内控点布设（综合训练楼）
内控点的作用在于建立建筑物的基准轴线，是施工放样的依据。在首层楼盖上，利用控制轴线，根据上部结构特点，地上主楼每栋测设控制轴线各向内移1000㎜或600㎜的为主控线，作为内控点。对这些控制点进行闭合测量，以校核其精度无误后使用。
内控制网点（控制轴线向移600），共设4个控制点，设置在±0.000首层平面，形成一个长方形的平面网，此所建立坐标控制网作为主楼施工全过程，施工放线的基准轴线与垂直度控制。
控制点在首层平面上，用砼浇注成长、宽、高为200㎜×200㎜×100㎜的控制桩，将顶面刻十字线的100㎜×100㎜、厚为6㎜的钢板，固定在控制桩上，十字线交点为控制点。
2．3施测程序及操作方法
（1）使用仪器及工具：
垂直传递投点主要使用激光铅直仪。利用其自动安平激光铅直仪提供垂线的性能，将控制点垂直投测标定到上层楼面。
（2）控制点的留置：
首先要预留垂线传递孔。各层楼面浇筑混凝土时，应对应于首层内控网之各个控制点位置处，均预留200㎜×200㎜垂线传递孔（由于浇筑混凝土时容易留孔模板移位，所以留孔位置要控制好，免日后投点时不通视），在留孔处四周砌设50㎜高阻水圈，阻水圈面应水平光滑，以作为本层传递点定位十字线标记位，并阻挡施工用水流洒在下层投点仪器上。
（3）控制点的投测控制：
控制点的分段锁定与分段投测。为提高工效和防止误差积累，考虑仪器要能减少施工环境（如风力、温度等）的影响，缩短投影测程，采取分段锁定控制点，分段投点的方式。
（4）操作方法：投测时，用对讲机上、下联络，测点引投程序控制如下：
在底层控制点上，设置自动激光铅直仪，并用尾端副光束对准控制点，将8角分圆水准器安平，其向上发射的铅直激光主光束即可以±5～±20角秒的精度，通过垂线传递孔向上投点，施工楼面上的激光接收靶可清晰地看到激光光束斑为一簇同心圆，圆心即为投得点位。然后通过该点引两条相互垂直线分别传递孔阻水圈上出。使用该点时，或用已标注十字垂线的透明靶板得出圆心点，以此为控制点进行施工放线。
（5）检验校核：
为了对激光铅直仪投点进行检查比较，需采用锤球投点。该钢锤球重10㎏，用粗0.8～1㎜钢丝悬吊，锤球为圆柱，圆锥上下两部分旋套一起组成。锤球顶有一小活动螺旋上接钢丝、下连圆柱，投点时，圆锥部分可随意调节拧上拧下，使锥尘抵靠投点中心。锤球的圆柱与圆锥严格同轴，该轴线与悬吊钢丝重合并通过锥尖。
3．测量定位细部操作
3．1在混凝土上投测胎模边线、墙、柱中心线、轮廓线
基础垫层打好后，根据轴线控制桩，用经纬仪和用拉绳吊带锤的方法把控制轴线投测到垫层上，并进而测量其他各轴线交点、细部尺寸，用墨线弹出胎模边线、墙、柱中心线、轮廓线，以便砌筑砖模。由于整个工程均以此为准，它是确定建筑物位置和结构尺寸的关键环节，因此，严格校核吴误后方可进行下一道工序的施工。
3．2柱中心线投点
下层柱子楼面混凝土完成后，要将柱列中心标高引测到本层，作为上一层柱子、平台支模的依据。中心线引测方法；将经纬仪安置于柱中心线端点上（距要投测柱之间的距离不小于柱高的1.5倍），照准柱子下端的中心线点，仰视向上投点。若经纬仪与要测放在柱子的距离太近，仰角大而不便投点时，将中心线端点用倒镜法向外延伸便于测设的地方。纵、横中心线交点偏差，当柱高在5m以下时为+3㎜。
3．3主柱垂直度测量
柱身模板支好后，用经纬仪检查柱子的垂直度。若现场通视困难，就用平行线投点法来检查柱子的垂直度。从而将柱身的模板校正。方法如下：
（1）在立柱模板上弹出立柱的中心线。
（2）在地面上根据柱列中心线，作距柱中心线1m（不要超过2m）的平行线。
（3）在平行线上安置经纬仪照准平行线，此时由一人在柱模上端持一横放水平的木尺，木尺的零点对正柱模板上端中心线，从
