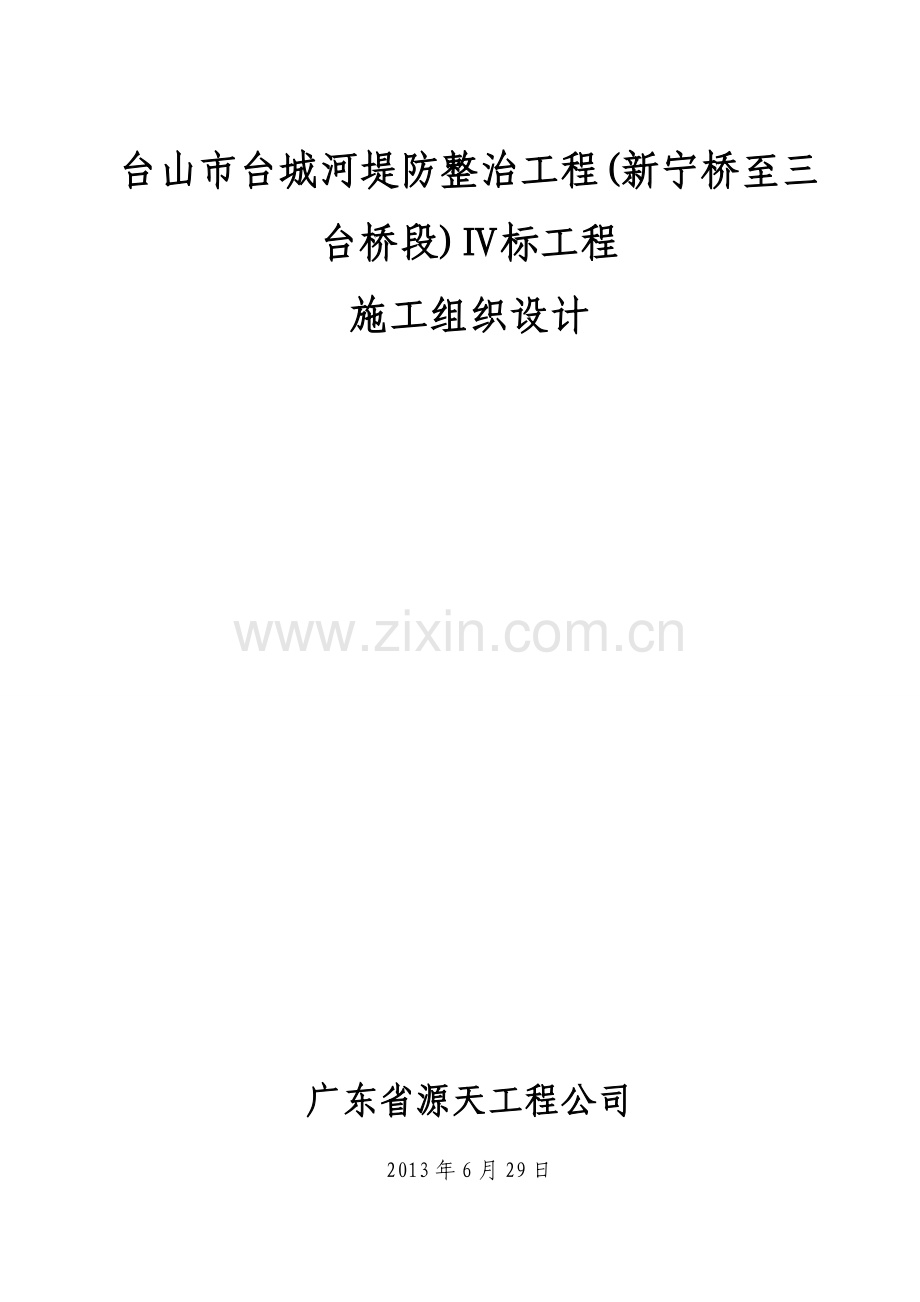

台城河石材栏杆施工方案.doc

台山市台城河堤防整治工程(新宁桥至三台桥段)Ⅳ标施工组织设计

台山市台城河堤防整治工程(新宁桥至三台桥段)Ⅳ标工程
施工组织设计

广东省源天工程公司
2013年6月29日
64

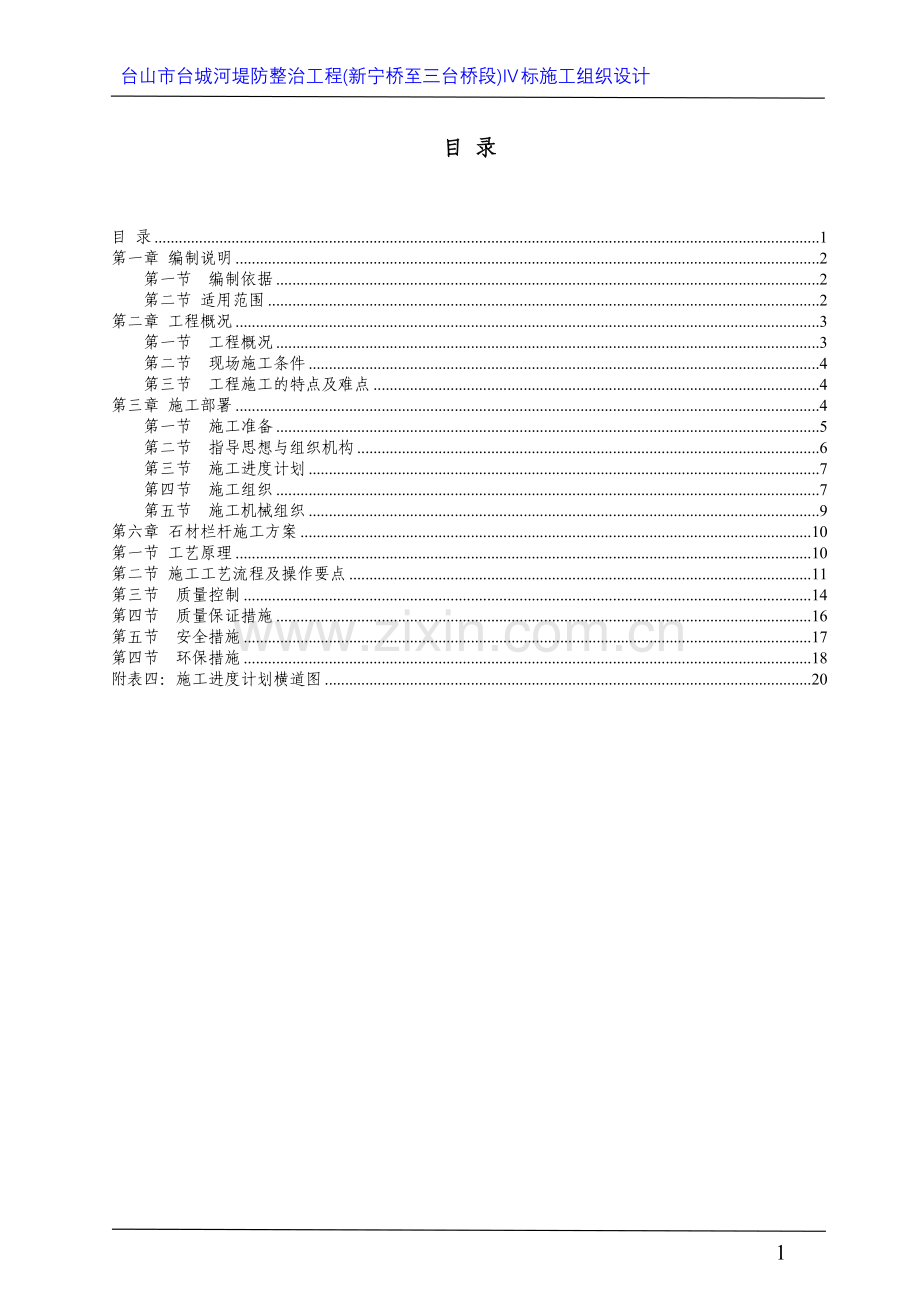

目 录
目 录 1
第一章 编制说明 2
第一节　编制依据 2
第二节 适用范围 2
第二章 工程概况 3
第一节 工程概况 3
第二节 现场施工条件 4
第三节 工程施工的特点及难点 4
第三章 施工部署 4
第一节　施工准备 5
第二节　指导思想与组织机构 6
第三节　施工进度计划 7
第四节　施工组织 7
第五节　施工机械组织 9
第六章 石材栏杆施工方案 10
第一节 工艺原理 10
第二节 施工工艺流程及操作要点 11
第三节 质量控制 14
第四节 质量保证措施 16
第五节 安全措施 17
第四节 环保措施 18
附表四：施工进度计划横道图 20

第一章 编制说明
第一节　编制依据
本施工方案作为指导施工的依据，编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工方案依据以下几项编制：
一、重庆市涪陵区城市建设投资集团有限公司提供的工程文件。
二、业主提供的工程施工图纸。
四、现行国家有关规范、标准和规程。
五、重庆市有关文件及规定。
六、现场实际情况。
第二节 适用范围
本施工方案适用以下范围：
一、施工图纸内包括
1、业主提供本工程施工图纸所包括的石材栏杆全部项目。
2、施工过程中应建设单位、监理单位或设计院要求而进行的设计变更、技术处理等。
二、施工图纸外包括
1、施工现场临时设施的布置。
2、为保证工程顺利进行而必须采取施工措施和施工工艺。
3、施工现场及周围建筑物、道路、安全和环境保护等措施。
4、施工期间防洪、防雨、防火等措施。
5、同其它建设单位分包工程施工单位的配合。
第二章 工程概况
第一节 工程概况
本标段设计内容为新宁桥至五龙桥、通济桥至南门桥的堤围护栏维护整治。本工程拆除原栏杆后，先做混凝土压梁，压梁截面尺寸：225~230×400，混凝土强度为C30。石栏杆总高1440mm，主柱(不含皇冠头)高980mm、皇冠头高380mm，栏杆高910mm。石栏杆石料采用福建603花岗岩石。
栏杆样式如下图示：

第二节 现场施工条件
施工现场环境复杂，现场车行道已通，道路较狭，周围交通及人流量大，建筑物密集，施工场地非常狭小。给现场施工组织带来较大的困难。
第三节 工程施工的特点及难点
一、在施工中，由于受场地条件限制，材料的二次搬运量较大，所有的脚手架材料，石材栏杆均须用人工二次转动。
二、本工程的工期较紧，需作好工期的合理安排及劳动力的投入。
三、发包人对本工程质量要求高，公司上下对此也相当重视，为确保实现本工程的各项目标，必须采取相应措施，对质量目标分解，定出质量控制要点，以人为本，深入开展QC小组活动。
第三章 施工部署
本工程外墙保温工程，施工质量、工期、安全生产及文明施工都会对整个工程起到至关重要的作用，项目部也将其列为重点工程，有关部门均给予高度重视，决心在以往桩板式挡墙施工经验的基础上，巩固成绩，克服缺点，坚持公司“质量第一，信誉为本，顾客至上，服务社会”的质量方针，运用科学管理，制定严格的质量、进度和安全生产的控制措施，大力采用新技术、新工艺和新材料，以科技推动生产，降低成本。在施工过程中，同业主、监理公司、设计公司和质检部门密切合作，继续推行项目法施工，实施ISO9001：2000质量保证体系。责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标：
一、工期：工期为90天。
二、质量：单位工程质量达到合格标准。
三、安全：杜绝重大人员伤亡事故和重大机械安全事故，轻伤频率控制在1.5‰以下。
四、文明施工：创建文明、整洁、卫生、无烟、无尘、无干扰的一流工地。
第一节　施工准备
一、技术准备：
1、认真学习研究设计图纸、理解掌握设计意图，做到施工时心中有数。
2、编写技术质量安全交底资料，施工前做好书面交底。
3、组织学习施工规范及验收标准，为认真贯彻执行规范及标准做好准备。
4、准备齐全技术资料的各种表格。
5、编制施工预算：为材料进场、劳动、月、周、进度表编制提供依据。
二、技术交底：
开工前项目技术负责人分别向施工员进行技术安全交底，内容有图纸交底，设计施工图纸交底，设计变更，安全措施交底等。技术交底采用三级制即：项目技术负责人→施工员→班组长。项目技术负责人向施工员进行交底必须细致、齐全，并结合具体操作部位，关键部位的质量要求，讲解要点和注意事项等。施工员接受交底后要认真反复向操作班组进行交底。班组长在接受交底后，应组织工人进行认真讨论，保证按要求完成施工任务。
三、现场准备
1、按施工需要机械进场就位。
2、根据工程进度安排各种工人分期进场。
3、石材栏杆根据业主花饰要求提前加工，并检验合格后运至现场。
四、生产准备
1、建筑材料及安全防护用品准备：
石材栏杆应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。
2、修整施工出入口，用钢管及竹胶板铺设现场施工道路，安装好好搅拌机。
3、施工管理人员，做好如下准备工作：会同有关单位做好墙面移交工作，包括墙体结构垂直平整度，并复核轴线位置。
4、临时用电、临时用水的搭设、安装、调试。
5、组织施工管理人员及劳动力调配入场，满足施工要求。
第二节　指导思想与组织机构
公司本着“信誉为本、服务社会、质量第一、顾客上至”的质量方针，为实现本工程建设的优质、高速、安全。文明、低耗的目标而奋斗，为我市建筑业和城市建设作出应有的贡献。
一、项目法施工
实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在保证质量合格的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行ISO9001：2000标准和公司质量保证体系文件，达到创优质高效的目标。
在本工程施工中实施项目法管理，项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项目事务，其下设技术组、经营组及材料设备组。项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束，共同为优质、安全、高速、低耗地完成项目任务而努力工作。
项目经理部对工程项目进行计划管理。计划管理主要体现在工程项目综合进度计划和经济计划，项目经理部的进度计划包括：施工总进度计划，分部分项工程进度计划，施工进度控制计划，设备供应进度计划，竣工验收和试生产计划。经济计划包括：劳动力需用量及工资计划，材料计划，构件及加工半成品需用量计划，施工机具需用量计划，工程项目降低成本措施及降低成本计划，资金使用计划，利润计划等。
二、组建项目经理部
为确保优质高效地完成本工程的各项管理目标，该工程将列为我公司的重点工程，并实行项目法施工。我公司将选派技术水平优秀，管理经验丰富，组织能力突出的人员组建现场项目经理部，按照合同文件及我公司的各项规章管理制度要求，接受业主、以及现场监理的监督，全面履约合同条款。
现场施工组织机构分为两个层次：项目管理层和施工作业层。项目部由项目经理、项目生产经理、技术负责人、工长、施工员、质量员、安全员、预算员、资料员、材料员和库管等组成。
组织机构设置详见通江景观工程总体施工组织设计。
第三节　施工进度计划
本工程施工计划工期90天，详见《施工进度计划表》。
第四节　施工组织
为优质安全、高速低耗地完成全部施工任务，必须对整个施工过程作科学严密的部署。
一、施工作业区划分
本工程施工分为两个施工段，具体按栏杆中心分为左右两段，施工时两段节奏流水施工。
二、施工程序
无机保温施工程序如下：
施工做准备→原有铁质栏杆拆除→基层处理→混凝土压梁施工→石柱安装→石栏杆安装→望柱石材干挂→勾缝修补→清洁→成品保护
三、施工调度
为了保证工程施工的顺利进行和按时达到目标，及时解决施工生产中出现的问题，迅速而准确的传达项目经理决策，必须建立以项目经理为核心的调度体系，及时反馈上级职能部门、业主意见及施工中出现的问题，以便以项目经理为首的智能团作出明确决策，并及时贯彻落实下去，调度体系运转情况如下：
1、组成以项目经理为核心的调度体系，各专业管理人员都是这一体系的一个成员。
2、定期按时召开有业主、上级职能监督部门、设计单位的协调会，解决施工中出现的问题。
3、每星期召开各专业管理人员会议，了解整个项目的进度、成本、计划、质量安全、文明施工执行情况，必要时调度延伸至作业班组长。
4、协调好各专业工长的工作。组织好分部分项工程的施工衔接，合理穿插流水作业，保证合同工期。
5、监督检查施工计划和工程合同的执行情况，使人力、物力、财力定期按比例投入本工程，并使其保持最佳调节状态，保证施工生产正常进行。
6、做好天气预报工作，避免因气候变化对工程施工的影响。
四、劳动力组织
根据本工程的具体情况和施工工期的要求，劳动力的准备分工种人员按项目经理部的安排进场。
工种
人数
石材安装工
30
电工
2
杂工
30
石工
6
五、材料供应计划
根据本工程的工期要求及施工的具体情况，本工程的材料供应初步计划如下表：
序号
材料名称
数量
1
石材栏杆
按预算书
2
混凝土
按预算书
3
钢筋
按预算书
第五节　施工机械组织
一、机械配置
根据本工程实际情况选择主要机械设备如下表:
施工机械设备表
序号
机械名称
台 数
功 率(KW)
总用电量(KW)
1
挖掘机
1
1.5

2
载重汽车
3
15T

3
风炮机
2
-

4
发电机
2
35

5
切割机
1
5.5

6
风焊机
1

7
全站仪
1

8
砂浆机
1
3.5

9
空气压缩机
2

二、机械管理及维护保养制度
（一）、机械管理及维护保养机构
由项目副经理及每作业段段长、电工组成管理小组，负责对现场所有机械的使用、保养的管理。
（二）、机械管理及维护保养制度
1、定机定人，严禁非本机操作人员操作本机械，并在每台机械上标识本机管理人员姓名，建立每台机械的档案。
2、机械使用前、使用后均由操作员进行检查，检查内容包括传动系统、电控系统及运转的稳定性等，发现异常情况要立即停止使用，直至找出原因，修复正常为止才可重新使用。严禁施工机械带病作业。
3、按机械的使用特性定期对机械进行大、中维修。
4、每月由保养维修人员对机械每月进行一次保养；在保养维修过程中，本机械的操作人员应参与保养维修工作。
5、每次检验、保养均作记录，并由相关人员签名，归入该机械的使用档案。
6、经拆卸的机械应及时保养并涂上防锈漆。
第六章 石材栏杆施工方案
第一节 工艺原理
将地栿的上面按望柱和栏板的宽度凿出一道浅槽来，即 “落槽” (落出的槽又叫“仔口”)，在槽内凿出栏板和柱子的榫窝；在望柱子的底面凿出榫头，柱子的两个侧面落栏板槽，槽内按栏板榫的位置凿出榫窝；栏板的两头和底面凿出石榫，安装在柱子和地栿上的榫窝内。让地栿、望柱和栏板以石活自身的连接方式组装起来。

第二节 施工工艺流程及操作要点
1、施工工艺流程见图:
施工准备

石构件验收

测量定位

制备石材胶

座浆

地栿石铺设

铺云石胶
安装柱身、栏板

校正

勾缝

清洁

成品保护

图5.1 施工工艺流程图

2、操作要点
（1）施工准备：
1）石栏杆构件进场验收
a加工好的石栏杆构件不得有裂缝、隐残、污点、红白线、石瑕、石铁等缺陷。可用铁锤仔细敲打，如有噹噹作响之声，即为无裂缝隐残之石栏杆构件，如用叭啦之声，则表明石栏杆构件有隐残。
b石纹的走向应符合构件的受力要求，地栿石应为水平走向，柱子，角柱等应为垂直走向。
c 石栏杆构件品种、质量、加工标准、规格尺寸、标号、色泽应符合设计要求，具有出厂合格证和试验报告
d检查石栏杆构件的榫长是否达到设计要求（若设计无具体要求，一般榫长不少于60mm）;检查楼梯段、转角、弧型或其它异型构件是否根据图纸要求放样下料，异型构件的图案加工及角度控制是否准确。
e核对构件上的编号标记，如编号不齐全、不明显的，应加以补编，以免装错。
2)石栏杆安装前应做好技术交底工作。
3)根据设计要求，结合现场情况制定施工方案。
4)拉线检查，复核基础垫层表面标高是否符合设计要求，如有高低不平，应用细石混凝土填平。
5)石栏杆安装前，应按照设计图纸绘出石栏杆的地栿石、栏板石、望柱等构件的排列图，在施工部位放出石构件的中心线及边线。
6)石栏杆安装前，应清除石构件表面的泥垢，水锈等杂质，必要时用水清洗。
7)选用的石构件，其强度等级不应低于MU20。地栿石座浆的砂浆应为水泥砂浆，强度等级不低于M10。
(2)石栏杆地栿石的铺设
1)地栿石铺设前，先将基础垫层上的泥土、杂物等清除干净。
2)拉通线确定中心线及边线，并弹出墨线，然后按线稳好地栿。地栿稳好后，检查地栿上望柱和栏板的位置。
3)地栿石铺设时应先座浆，即先在基槽底摊铺水泥砂浆，按线用撬棍将地栿石点撬找平、找正，垫稳。然后用大麻刀灰勾缝。
4)最后将石面冲刷打点干净
(3)望柱的安装
1)拉线安装，在柱座面上弹出柱身边线，在柱座侧面弹出柱身中心线，安装时柱顶石上的十字线应与柱中线重合。
2)石柱安装时，应将望柱榫头和地栿石的榫槽、榫窝清理干净，先在榫窝上抹一层水灰比为0.5素水泥砂浆，厚约10mm，再将望柱对准中心线砌上，如有竖向偏斜，可用铁片在灰缝边缘内垫平。
3)安装石柱时，应随时用线坠检查整个柱身的垂直，如有偏斜应拆除重砌，不得用敲击方法去纠正。
(4)栏板安装
1)安装望柱也应按规矩拉通线，按线安装，栏板安装前应在望柱和地栿石上弹出构件中心线及两侧边线，校核标高。栏板位置线放完后，按预先画好的栏板图进行安装。
2)坐浆：栏板安装前将柱子和地栿上的榫槽、榫窝清理干净，刷一层水灰比为0.5的素水泥浆，随即安装，以保证栏板与望柱之间不留缝隙。
3)搬运：栏板搬运时必须使每条绳子同时受力，并仔细校核石料的受力位置后慢慢就位，将挑出部位放于临时支撑上。
4)就位：栏杆石构件按榫、窝、槽就位。
5)凋整：当栏板安装就位后仔细与控制线进行校核，若有位移，应点撬归位，将构件调整至正确位置。
6)石栏杆栏板柱子组合示意图见下图：

石栏杆栏板柱子组合示意图
1 地栿石 2 栏板 3 望柱　4　栏板槽子 5　寻杖眼　
（5）勾缝：如石料间的缝隙较大，可在接缝处勾抹大理石胶，大理石胶的颜色应根据石材的颜色进行调整，采用白水泥进行颜色可达到最佳效果；如缝子很细，应勾抹油灰或石膏；若设计有说明则按设计说明勾缝。灰缝应与石构件勾平，不得勾成凹缝。灰缝应直顺、严实、光洁。
（6）安装完毕后，局部如有凸起不平，可进行凿打或剁斧，将石面“洗”平。
3、其它细部处理
（1）沉降缝(伸缩缝)的施工：按设计要求的间距将栏板及地栿石断开，沉降缝(伸缩缝)两端均应设望柱，缝宽按设计要求留设（如设计无要求，按50米留设一道沉降缝，缝宽3cm）。
（2）楼梯段、转角及弧型部位由于异型构件较多，所以更应严格按图纸要求放样下料，并在石构件的背侧上编号标记，以确保安装时对号入座。
第三节 质量控制
1质量控制标准
（1）石栏杆安装质量要求应符合《古建筑修建工程质量检验评定标准》CJJ70-96的要求。
（2）保证项目
1）石栏杆构件的品种、质量、加工标准、规格尺寸应符合设计要求。检验方法：观察检查。
2）石栏杆构件的纹理走向应符合受力要求。检验方法：观察检查。
3）安装石栏杆构件的灰浆应符合设计要求。检验方法：检查试块试验报告。
4）石栏杆构件安装的图案和形式应符合设计要求。检验方法：观察检查。
（3）基本项目
1）地栿石、望柱、栏板等节点的榫卯做法和安装应位置正确，大小合适，节点严密平整，灌浆饱满，安装坚实牢固。检验方法：观察和尺量检查。
2）表面起线的石栏杆构件应做好线条流畅清晰，造型准确，边角整齐圆满。
3）安装好的石栏杆外观色泽应均匀一致，无杂色和污点。检验方法：观察检查。
4）石栏杆安装的允许偏差和检验方法下表执行。
石栏杆安装的允许偏差和检验方法
名称
项目
允许偏差（mm）
检验方法
粗料石
细料石
石柱
弯曲
±3
±2
拉线和尺量检查
平整度
±5
±4
用2m直尺和楔形塞尺检查
扭曲
±3
±5
拉线和尺量检查
标高
±10
±5
用水准仪和尺量检查
垂直度
4
2
吊线和尺量检查
栏板石
轴线位移
2
2
尺量检查
榫卯接缝
3
1
尺量检查
垂直度
2
1
吊线和尺量检查
相邻两块高差
2
1
用直尺和楔形塞尺检查
花纹曲线
弧度吻合
1
0.5
用样板和尺量检查
第四节 质量保证措施
1 施工前操作人员必须熟悉工程设计要求及古建筑传统作法，雕刻构件应首先制作样品，经检验合格后再成批制作。
2 在确定栏杆构件数量时要留出适量损耗，以免出现多次补货现象，以及由于补货引起的色泽偏差，定货时要注意标注产品规格、型号及使用单位。
3 在沉降缝(伸缩缝)处将栏板及地栿石断开，缝宽按设计要求留设，沉降缝(伸缩缝)两端均应设望柱。
4 安装石栏杆前应将石构件上的泥垢冲洗干净，安装栏杆时保持石构件表面湿润；
5 安装石栏杆时一般多用垫铁片来调整标高。
6 石构件安装时如果望柱或栏板不跟线，或“头缝”不合适，都要用撬棍点撬到位，若局部有凸起不平无法安装，用小型切割机按照设计图案仔细裁割,使接缝吻合，再用橡皮棰敲实，最后将石缝用灰勾严。
7 安装时柱子底面的榫头要与地栿石上面榫窝对准，栏板底面的石榫与地栿上的榫窝对准，栏板两侧的石榫与柱子侧面的榫窝对准。
8 安装就位的构件楞角处应包裹保护，防止磕碰致残。同时应注意保持石面清洁，防止灰浆或油质液体等污染石面。
9 勾缝用的云石胶应随伴随用，随坐浆随安装，常温拌成后应在3～4h内使用完毕。
10 云石胶的品种、强度必须符合设计要求，并具有适宜的和易性，坐浆灰浆应挤密饱满。
11石栏杆构件若局部有污点或红白线等外观不佳的缺陷，应安排到不引人注目的位置上。
12石栏杆安装完成后应保持石料表面湿润做好养护，养护不少于3天。
第五节 安全措施
1 严格执行安全生产法律法规，规章制度及建筑安全生产标准规范。
2 操作前对施工人员应进行安全交底，增强自我保护意识。
3 施工人员应按规定着装，配戴劳动手套、围裙等保护用品，剔凿石料时应戴好防护眼镜并适当围挡，防止石渣飞溅伤人。
4 搬运石构件的木杠、绳子使用前必须经过检查，不得带有伤残隐患，发现隐患立即更换。搬运时要听号子统一行动，缓起缓落防止伤人。
5 操作中使用的切割机等小型机具，必须遵守相应的机械操作规程。
6 搭设脚手架要符合安全要求，应设专人进行检查，每日作好安全检查纪录。
第四节 环保措施
1 现场设勤杂专人，及时清运碎石、石碴，做到每日活完下脚清，保持道路畅通。
2 使用切割机切割石料时，应注意洒水作业，降低噪音，防止粉尘飞扬，污染环境，危害人体健康。
3 施工过程中加强管理，采取设立隔间墙、隔间罩等消音措施降低施工噪音到允许值以下。晚上22：00时~次日7：00时，禁止使用切割机切割石料。
4 施工过程中的建筑垃圾及生活垃圾及时清理和运走，保持现场整洁。
附件一：拟投入本标段的主要施工设备表
序号
设备名称
型号规格
数量
国别产地
制造年份
额定功率（KW）
生产能力
用于施工部位
备注
1
挖掘机
1.0m³
1
中国
2008
/
/
/
自有
2
载重汽车
15t以上
3
中国
2008
/
/
/
自有
3
风炮机

2
中国
2008
/
/
/
自有
4
发电机
30KW
2
中国
2008
/
/
/
自有
5
切割机

1
中国
2008
/
/
/
自有
6
风焊机

1
中国
2008
/
/
/
自有
7
全站仪

1
中国
2006
/
/
/
自有
8
砂浆机
350L
1
中国
2008
/
/
/
自有
9
空气压缩机

2
中国
2008
/
/
/
自有
附件二：拟投入本标段的试验和检测仪器设备表
序号
设备名称
型号 规格
生产厂家
数量
制造年份
已使用台时数
用途
备注
1
电子天平
JY20000
常州
1
2008年5月
/
/
/
2
水泥净浆搅拌机
NJ-160A
无锡
1
2008年5月
/
/
/
3
水泥胶砂搅拌机
JJ-5
沧州
1
2008年5月
/
/
/
4
水泥标准稠度仪

无锡
1
2008年5月
/
/
/
5
雷氏夹
LD-50
南京
1
2008年5月
/
/
/
6
沸煮箱
FE-31A
无锡
1
2008年5月
/
/
/
7
水泥胶砂振实台
ZS-15
沧州
1
2008年5月
/
/
/
8
恒温恒湿养护箱
SKYH-40B
北京
1
2008年5月
/
/
/
9
电动抗折试验机
DKE
无锡
1
2008年5月
/
/
/
10
水泥负压筛
FSY-15B
北京
1
2008年6月
/
/
/
11
标准养护室控制器
HWB-60
北京
1
2008年12月
/
/
/
12
水泥混凝土搅拌机
HJW-30
北京
1
2008年12月
/
/
/
13
水泥混凝土振实台
HZJ1m2
南京
1
2008年12月
/
/
/
14
抗折试验夹具

南京
1
2008年12月
/
/
/
15
塌落度筒

天津
1
2008年12月
/
/
/
16
容量筒

天津
1
2008年12月
/
/
/
附件三：拟投入本标段的劳动力计划表
工种
按工程施工阶段投入劳动力情况

拆除原栏杆
混凝土压梁
石栏杆安装
其他
工程技术人员
3
3
8
3
测量工

2
2
2
钢筋工

15
2
15
混凝土工

15
2
15
电焊工
2
2
2
2
木工

5
5
5
电工
1
1
1
1
石工

30
2
汽车司机
2
3
5
5
普工
20
20
20
10
机械操作工
2
3
3
3
水工

10
10
5
合计
31
109
90
83

附表四：施工进度计划横道图
