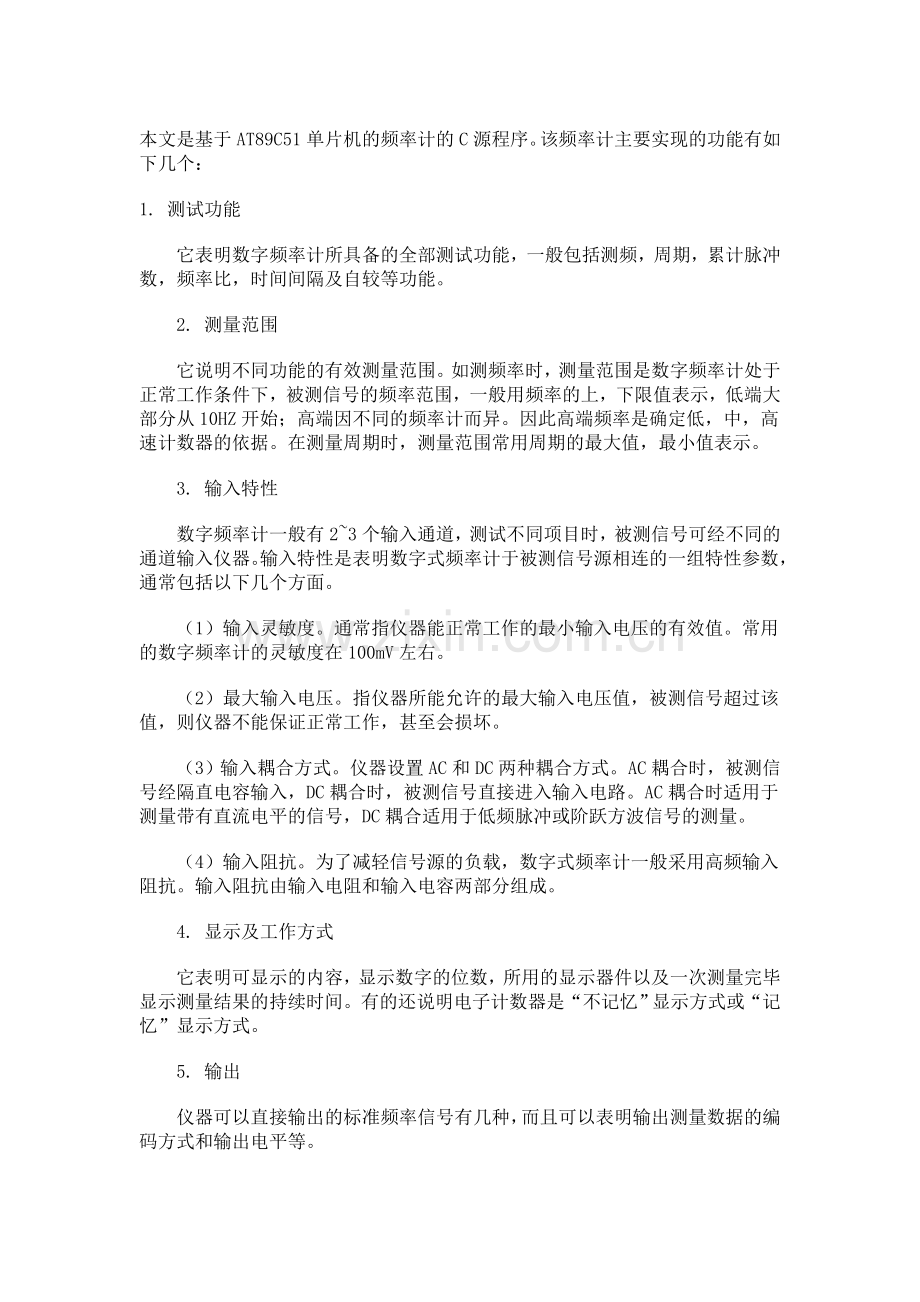

本文是基于AT89C51单片机的频率计的C源程序。该频率计主要实现的功能有如下几个：
1. 测试功能
它表明数字频率计所具备的全部测试功能，一般包括测频，周期，累计脉冲数，频率比，时间间隔及自较等功能。
2. 测量范围
它说明不同功能的有效测量范围。如测频率时，测量范围是数字频率计处于正常工作条件下，被测信号的频率范围，一般用频率的上，下限值表示，低端大部分从10HZ开始；高端因不同的频率计而异。因此高端频率是确定低，中，高速计数器的依据。在测量周期时，测量范围常用周期的最大值，最小值表示。
3. 输入特性
数字频率计一般有2~3个输入通道，测试不同项目时，被测信号可经不同的通道输入仪器。输入特性是表明数字式频率计于被测信号源相连的一组特性参数，通常包括以下几个方面。
（1）输入灵敏度。通常指仪器能正常工作的最小输入电压的有效值。常用的数字频率计的灵敏度在100mV左右。
（2）最大输入电压。指仪器所能允许的最大输入电压值，被测信号超过该值，则仪器不能保证正常工作，甚至会损坏。
（3）输入耦合方式。仪器设置AC和DC两种耦合方式。AC耦合时，被测信号经隔直电容输入，DC耦合时，被测信号直接进入输入电路。AC耦合时适用于测量带有直流电平的信号，DC耦合适用于低频脉冲或阶跃方波信号的测量。
（4）输入阻抗。为了减轻信号源的负载，数字式频率计一般采用高频输入阻抗。输入阻抗由输入电阻和输入电容两部分组成。
4. 显示及工作方式
它表明可显示的内容，显示数字的位数，所用的显示器件以及一次测量完毕显示测量结果的持续时间。有的还说明电子计数器是“不记忆”显示方式或“记忆”显示方式。
5. 输出
仪器可以直接输出的标准频率信号有几种，而且可以表明输出测量数据的编码方式和输出电平等。

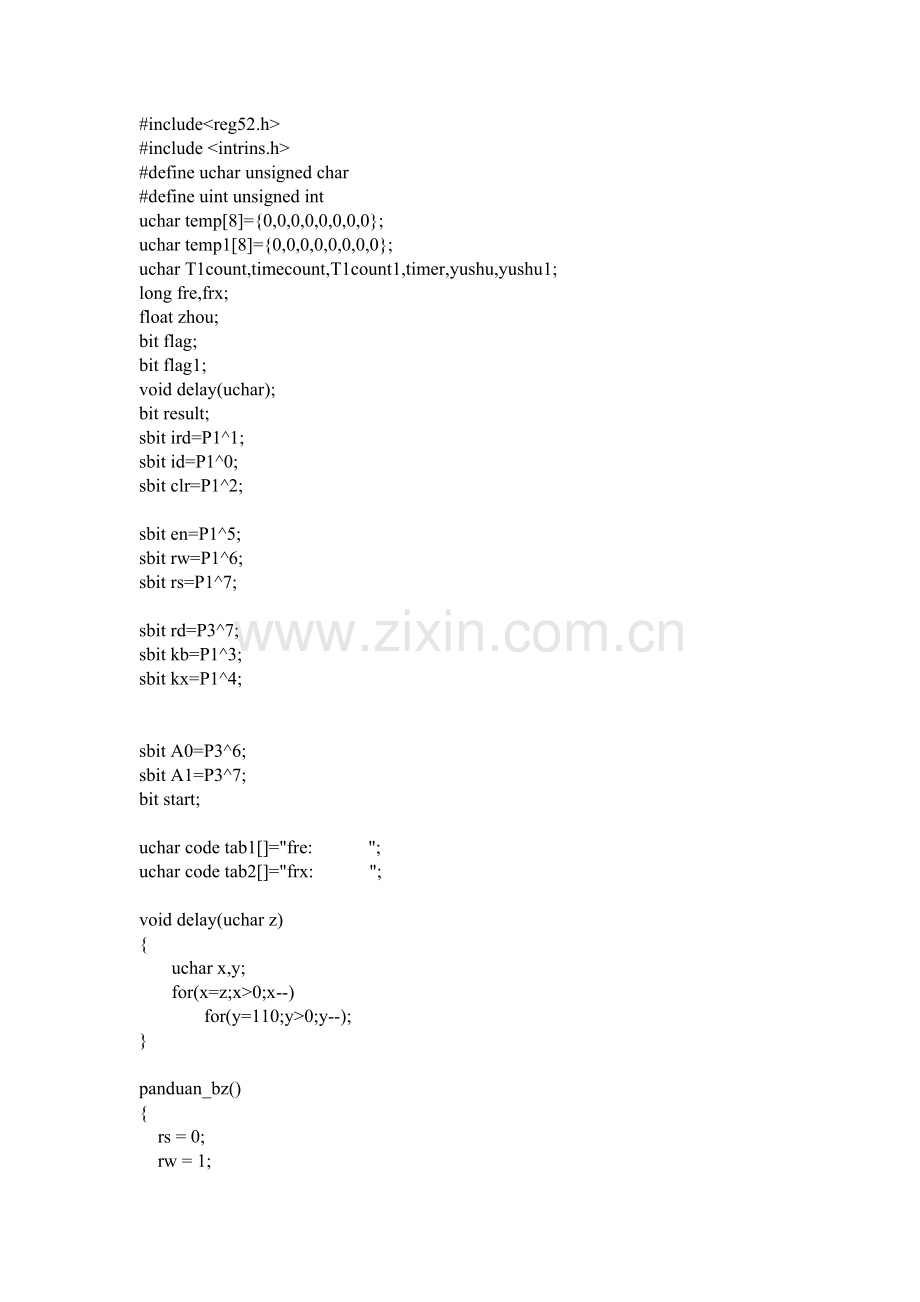

#include<reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
uchar temp[8]={0,0,0,0,0,0,0,0};
uchar temp1[8]={0,0,0,0,0,0,0,0};
uchar T1count,timecount,T1count1,timer,yushu,yushu1;
long fre,frx;
float zhou;
bit flag;
bit flag1;
void delay(uchar);
bit result;
sbit ird=P1^1;
sbit id=P1^0;
sbit clr=P1^2;
sbit en=P1^5;
sbit rw=P1^6;
sbit rs=P1^7;
sbit rd=P3^7;
sbit kb=P1^3;
sbit kx=P1^4;
sbit A0=P3^6;
sbit A1=P3^7;
bit start;
uchar code tab1[]="fre: ";
uchar code tab2[]="frx: ";
void delay(uchar z)
{
uchar x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
panduan_bz()
{
rs = 0;
rw = 1;
en = 1;
result = (bit)(P2&0x80);
en = 0;
return(result);
}
void write_com(uchar com)
{
while(panduan_bz());
rs = 0;
rw = 0;
en = 0;
P2=com;
delay(5);
en = 1;
delay(5);
en = 0;
}
void write_dat(uchar dat)
{
while(panduan_bz());
rs = 1;
rw = 0;
en = 0;
P2=dat;
delay(5);
en = 1;
delay(5);
en = 0;
}
void init()
{
uchar num;
en = 0;
write_com(0x38);
write_com(0x0c);
write_com(0x06);
write_com(0x01);
write_com(0x80);
for(num=0;num<16;num++)
{
write_dat(tab1[num]);
delay(5);
}
write_com(0x80+0x40);
for(num=0;num<16;num++)
{
write_dat(tab2[num]);
delay(5);
}
}
void init1()
{
ird=1;
id=1;
TMOD=0x55;
TH1=0;
TL1=0; //初值为0
TH0=0;
TL0=0;
TR0=1;
TR1=1;
IE=0x8a;
RCAP2H=(65536-47850)/256; //重装载计数器赋初值
RCAP2L=(65536-47850)%256;
ET2=1; //开定时器2中断
EA=1; //开总中断
TR2=1;
}
void display()
{
uchar i;
fre=(T1count*65536+TH1*256+TL1); //频率计算
temp[0]=fre/10000000;
temp[1]=fre%10000000/1000000;
temp[2]=fre%10000000%1000000%1000000/100000;
temp[3]=fre%10000000%1000000%1000000%100000/10000;
temp[4]=fre%10000000%1000000%1000000%100000%10000/1000;
temp[5]=fre%10000000%1000000%1000000%100000%10000%1000/100;
temp[6]=fre%10000000%1000000%1000000%100000%10000%1000%100/10;
temp[7]=fre%10000000%1000000%1000000%100000%10000%1000%100%10;
if(fre<=999)
{
write_com(0x80+4);
for(i=0;i<8;i++)
{
write_dat(0x30+temp[i]); //保存要显示的数到显示缓冲区
}
write_dat('H');
write_dat('z');
write_dat(' ');
write_dat(' ');
}
else if(fre>=1000)
{
write_com(0x80+4);
for(i=0;i<8;i++)
{
write_dat(0x30+temp[i]); //保存要显示的数到显示缓冲区
if(i==4)
{
write_dat('.');
}
}
write_dat('K');
write_dat('H');
write_dat('z');
}
T1count=0;
timecount=0;
TH1=0;
TL1=0;
TH0=0;
TL0=0; //定时器0重新装值，保证精确（不加的话只是最多差0.001s,0.1%）
}
void display1()
{
uchar j;
float zhou;
zhou=((T1count1*65536+TH0*256+TL0)*1.0549);
frx=(long)((zhou)*256);
temp1[0]=frx/10000000;
temp1[1]=frx%10000000/1000000;
temp1[2]=frx%10000000%1000000%1000000/100000;
temp1[3]=frx%10000000%1000000%1000000%100000/10000;
temp1[4]=frx%10000000%1000000%1000000%100000%10000/1000;
temp1[5]=frx%10000000%1000000%1000000%100000%10000%1000/100;
temp1[6]=frx%10000000%1000000%1000000%100000%10000%1000%100/10;
temp1[7]=frx%10000000%1000000%1000000%100000%10000%1000%100%10;
if(frx<=999)
{
write_com(0x80+0x40+4);
for(j=0;j<8;j++)
{
write_dat(0x30+temp1[j]); //保存要显示的数到显示缓冲区
}
write_dat('H');
write_dat('z');
write_dat(' ');
write_dat(' ');
}
else if(frx>=1000)
{ // frx=frx/1000;
write_com(0x80+0x40+4);
for(j=0;j<8;j++)
{
write_dat(0x30+temp1[j]); //保存要显示的数到显示缓冲区
if(j==4)
{
write_dat('.');
}
}
write_dat('K');
write_dat('H');
write_dat('z');
}
}
void main(void)
{
init();
init1();
while(1)
{
rd=0;
ird=1;
if(flag==1) //标志位为1,表示进行完了一次1S记数
{
flag=0;
kb=0;
kx=1;
clr=0;
ird=0;
id=0;
display1();
display();
}
else
{
kb=1;
kx=0;
}
}
}
void t1(void) interrupt 3 // 记数器中断，加1
{
T1count++;
}
void t0(void) interrupt 1 // 记数器中断，加1
{
T1count1++;
}
void Timer2() interrupt 5 //调用定时器2,自动重装载模式
{
uchar i=0; //定义静态变量i
TF2=0; //定时器2的中断标志要软件清0
timecount++; //计数标志自加1
if(timecount==20) //判断是否到1s
{
timecount=0; //将静态变量清0
flag=1;
}
}
