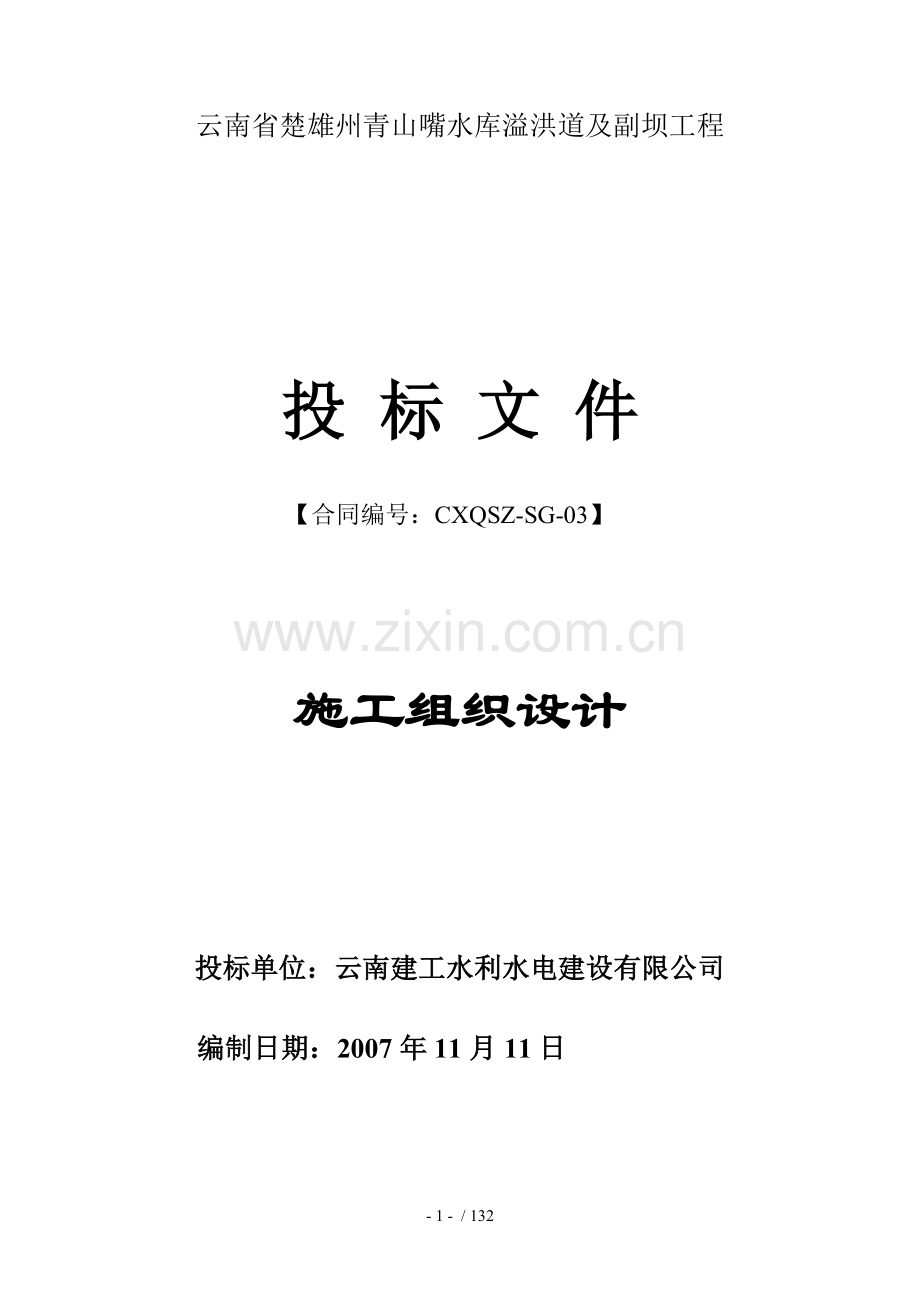

青山嘴溢洪道及附坝工程施工组织设计.doc

云南省楚雄州青山嘴水库溢洪道及副坝工程

投 标 文 件

【合同编号：CXQSZ-SG-03】

施工组织设计

投标单位：云南建工水利水电建设有限公司

编制日期：2007年11月11日

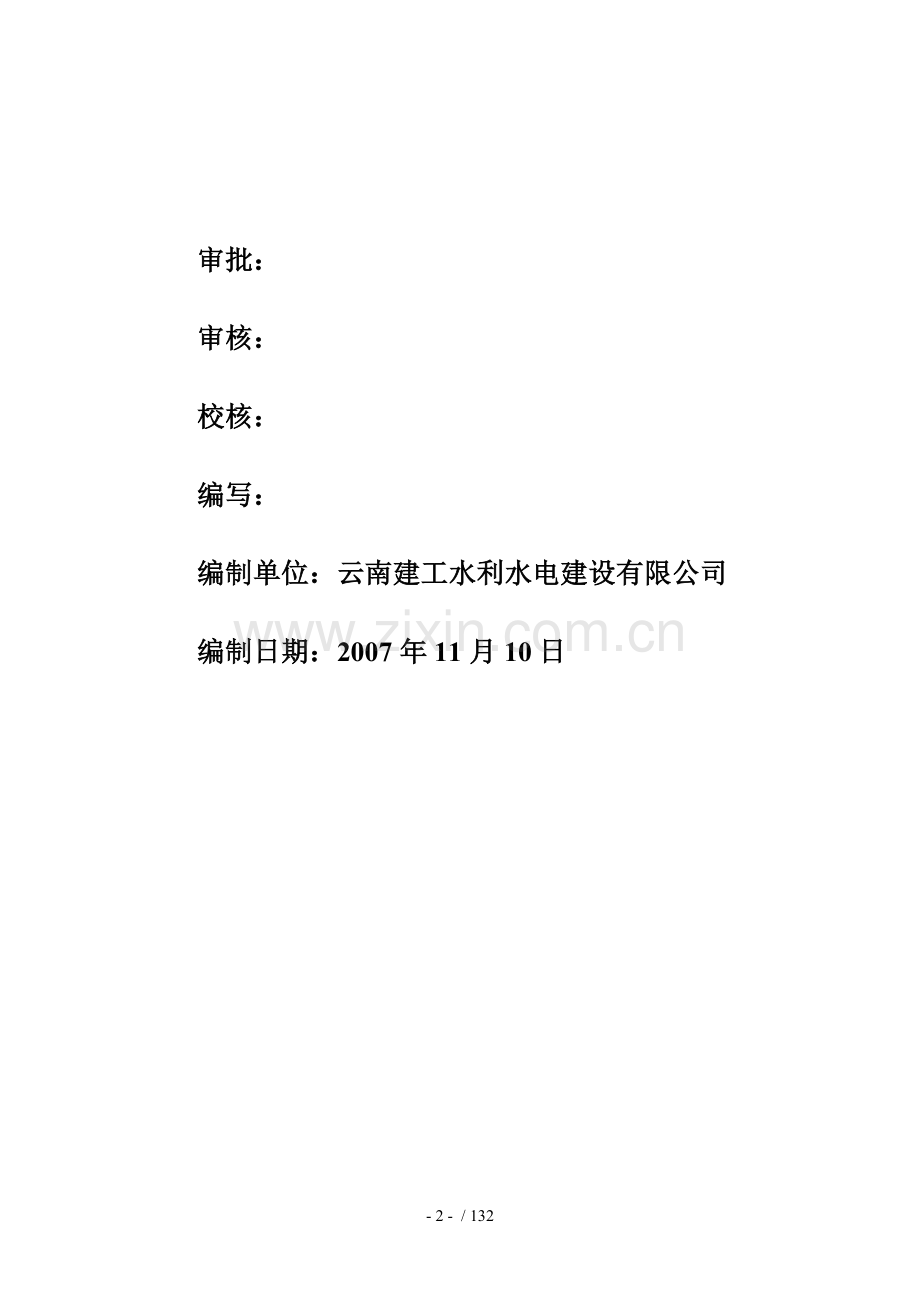

审批：
审核：
校核：
编写：
编制单位：云南建工水利水电建设有限公司
编制日期：2007年11月10日

132 / 132
目 录
第一部分 施工综合说明 - 6 -
1.1工程概况 - 6 -
1.2施工条件 - 6 -
1.3合同项目和工作范围 - 8 -
1.4合同工期要求 - 10 -
第二部分 施工总体规划 - 11 -
2.1施工目标 - 11 -
2.2施工总体规划 - 12 -
2.3资源规划 - 15 -
2.4试验检验规划 - 19 -
第三部分 施工总平面布置 - 21 -
3.1施工总平面布置原则 - 21 -
3.2场内施工道路布置 - 22 -
3.3施工办公、生活设施 - 24 -
3.4施工辅助企业规划 - 24 -
3.5施工用风、水、电布置 - 25 -
3.6施工试验、检测系统布置 - 27 -
3.7仓储系统 - 27 -
3.8砼拌和系统布置 - 27 -
3.9施工堆放场布置 - 29 -
3.10施工通信 - 29 -
第四部分 施工总进度计划 - 29 -
4.1编制依据及原则 - 29 -
4.2施工进度安排 - 30 -
4.3施工关键线路及施工强度分析 - 31 -
4.4目标工期保证措施 - 31 -
第五部分 施工组织机构 - 34 -
5.1施工组织机构 - 34 -
5.2人员配置 - 37 -
5.3施工管理目标 - 39 -
5.4运行机制 - 39 -
5.5 施工管理模式和激励机制 - 42 -
第六部分 施工导流及水流控制 - 43 -
6.1概述 - 43 -
6.2围堰设计 - 43 -
6.3围堰填筑施工 - 43 -
6.4围堰拆除 - 44 -
第七部分 溢洪道工程施工 - 44 -
7.1工程概况 - 44 -
7.2主工程量 - 44 -
7.3土石方开挖施工 - 45 -
7.4基础处理 - 50 -
7.5排水肓沟施工 - 51 -
7.6溢洪道砼工程 - 51 -
7.7喷射砼施工 - 71 -
7.8观测设施工程 - 72 -
第八部分 副坝工程施工 - 73 -
8.1 概述 - 73 -
8.2 施工程序 - 74 -
8.3 大坝基础开挖 - 75 -
8.4 碾压试验与填筑参数的确定 - 75 -
8.5 坝体填筑施工 - 78 -
8.6 填筑施工的质量及安全保证措施 - 80 -
8.7 护坡及坝顶工程施工 - 82 -
第九部分 下穿溢洪道倒虹吸工程 - 84 -
9.1概况 - 84 -
9.2土石方开挖 - 84 -
9.3钢筋砼预制管安装 - 84 -
9.4砼浇筑 - 84 -
第十部分 下游橡胶坝工程 - 87 -
10.1概况 - 87 -
10.2土石方开挖施工 - 87 -
10.3砼浇施工施工 - 87 -
10.4橡胶坝袋的锚固安装 - 90 -
10.5坝袋充水试验 - 91 -
10.6 控制、安全和观测系统施工 - 91 -
10.7泵房施工 - 92 -
第十一部分 浆砌石及建筑工程 - 92 -
11.1工程项目 - 92 -
11.2浆砌石施工 - 93 -
11.3建筑工程施工 - 93 -
第十二部分 质量保证措施 - 96 -
12.1质量目标 - 96 -
12.2质量管理组织机构及主要职责 - 96 -
12.3质量保证计划大纲 - 98 -
12.4质量管理措施 - 98 -
12.5质量保证技术措施 - 107 -
第十三部分　安全保证体系及技术组织措施 - 110 -
13.1安全管理目标 - 110 -
13.2安全管理组织机构及主要职责 - 111 -
13.3安全管理体系的规划 - 112 -
13.4安全管理制度及办法 - 115 -
13.5重要施工方案和特殊施工工序的安全过程控制 - 118 -
第十四部分　环境保护及文明施工 - 122 -
14.1 环境保护保证体系 - 122 -
14.2 环境保护措施 - 122 -
第十五部分　计划、统计和信息管理 - 128 -
15.1计划报表的编制与传递 - 128 -
15.2信息管理系 - 129 -
15.3竣工资料及施工记录的移交 - 130 -
第十六部分　副　　图 133
图1、钢筋砼施工工艺框图 133
图2、浆砌石施工工艺框图 134
图3、爆破作业示意图 135

第一部分 施工综合说明
1.1工程概况
青山嘴水库地处云南省楚雄彝族自治州楚雄市境内，位于金沙江一级支流龙川江干流上，距楚雄市区约14.5km，是以防洪、灌溉为主，兼顾城市工业供水等综合利用的大（二）型水利工程。坝址以上控制径流面积1228km2，多年平均入库径流量为18002万m3，水库总库容为10873万m3。枢纽工程建筑物由主坝、副坝、溢洪道、导流泄洪隧洞、输水隧洞组成。
溢洪道布置于主坝右岸垭口、副坝左坝肩，为有闸控制的开敞式溢洪道，下泄洪水归入天然河槽。溢洪道由进口引渠段、控制段、一级泄槽、二级泄槽、消力池以及出口明渠组成，总长678.64m。控制段为有坎宽顶堰型式，堰宽20m，底板高程1810.0m，设二道10m×7.6m的弧形工作闸门。
副坝布置在主坝右坝肩以西的天然垭口处，坝型为粘土均质土坝，料源为沙邑村风化土料场，其质量满足设计要求。副坝坝顶长度为159.5m，坝顶宽6.0m，坝顶高程1821.5m，最低建基面高程1810.6m，最大坝高10.9m，上、下游坝坡坡比均为1：2.5，采用干砌石块护坡。
1.2施工条件
1.2.1 水文气象
龙川江属长江水系，金沙江右岸一级支流。青山嘴水库坝址以上径流面积1228Km2，工程地处北亚热带干燥季风气候区，干雨季分明。大气环流随季节的变化亦有明显的差异。每年的11月至次年的4月，在高空强盛大陆性干燥偏北气流的控制下，天气晴朗少雨，光照充足，蒸发量大。其降水量仅占全年降水量的10%左右，为粘土心墙填筑的较好施工期。5月至10月由于受东南暖湿气流的影响，气温较高、雨量充沛、降水日数增多，该时期降水量约占全年降水量的90%左右。其中7、8月即占45%。
根据临近的楚雄气象站40多年的实测资料统计，多年平均气温15.6℃；最高月平均气温出现在6月，为20.9℃；最低月平均气温出现在1月，为8.2℃；极端最高气温为32.4℃；极端最低气温－4.8℃；多年平均日照时数2396小时；相对湿度71%；多年平均风速1.7m/s，实测最大风速21.0m/s（风向NE）；多年平均蒸发量（20cm观测值）2020.8mm；多年平均降水量852.5mm；实测最大一日降水量145.0mm（1957年8月6日）。
径流来源于降水，洪水均由暴雨产生。与暴雨相应年最大洪水在6～11月都有发生，实测最大洪峰流量及较大的历史洪水则主要发生在10月中、下旬。洪水涨落较快，以单峰为主。
据本区降雨、洪水分布特点及径流变化规律，将洪水划分为枯期和汛期两个时段，即11月至次年5月为枯期，6月至10月为汛期。
1.2.2 地质条件
溢洪道位于右岸垭口，垭口处上覆第四系残坡积层较厚，最大厚度5.0~6.5m，经过地层有K1p与K1g3-6。进口岸坡段、明渠段位于K1p内，岩性为紫红色中厚层~厚层状粉砂质泥岩夹砂岩、泥灰岩；陡坡段、消力池段和出口泄洪段位于K1g3-6内，岩性以灰黄、紫灰、灰紫色中厚层~层厚状含长石石英砂岩为主，夹同色含砾粗砂岩、砂砾岩、紫红色及灰黄、灰绿、灰色薄层~中厚层状粉砂质泥岩，沿含长石石英砂岩与粉砂质泥岩分界面常发育有泥化夹层，而且层间挤压破碎带也比较发育。岩石风化强烈，全风化带下界深度5~16m，强风化带下界深度12~40m。出口段泄洪段位于Ⅰ级阶地冲积层内，上部为粉土、粉细砂层，厚度2.5~5m，下部为砂卵砾石层，并夹有粉细砂、粘土及漂石透镜体，冲洪积层总厚度4.5~13.5m不等。溢洪道明渠段经过F1断层。岩层主要发育三组节理：层面缓倾角节理、横向陡倾角节理和纵向陡倾角节理。
副坝布置在主坝右坝肩以西的天然垭口处，坝基上覆第四系残坡积层，结构较松散，中~高压缩性，强度较低，第四系残坡积层存在压缩变形。下伏全~强风化岩体（粉砂质泥岩）中~低压缩性，其中全风化岩体中等压缩性，强风化岩体低压缩性。坝基全风化透水率一般1~15Lu，局部30~65Lu。
1.2.3建筑材料
副坝防渗料由沙邑村风化土料场开采供应；块石料及碎石料由龙箐石料场砂石料加工生产供应，砂料购买牟定县老纳砂供应；钢材由昆明钢铁公司或德胜钢铁公司采购供应；水泥由云南水泥厂、昆明水泥厂、楚雄奕标水泥厂等质量能满足本标工程要求的水泥生产厂家采购供应；施工用电由大坝右坝肩变电站供应；木材及火工材料由当地采购供应。
1.2.4对外交通条件
青山嘴水库坝址距楚雄市区仅14.5Km（公路里程），距昆明市175.5Km（公路里程），从楚雄市经东瓜镇可直达工地。本工程的对外交通仅有公路，但十分方便， 能满足本标工程施工所需的建筑材料运输要求。
1.3合同项目和工作范围
1.3.1本合同承包人承包的工程项目及工作范围
（1）溢洪道工程：其主要的施工项目有：土石方开挖、混凝土及钢筋混凝土浇筑、钢筋、钢筋桩（每束3φ25）的制作及安装、跨溢洪道的二座预制混凝土桥及一座预应力混凝土桥的施工、M7.5浆砌石工程、土石方回填、观测设备采购（或制作）及埋设、橡胶坝工程的施工、龙川江两岸防冲堤工程的施工、其他辅助工程施工、其他副属设施、临时设施施工。
（2）副坝工程：基础土石方开挖、坝体防渗料填筑、护坡及垫层施工、M7.5浆砌石砌筑（排水沟）、混凝土浇筑（坝顶）、其他辅助工程施工、其他副属设施、临时设施施工。
（3）下穿溢洪道倒虹吸工程：土石方开挖、预制混凝土管施工、混凝土及钢筋混凝土浇筑、钢筋制作安装、M7.5浆砌石砌筑、其他辅助工程施工、其他副属设施、临时设施施工。
1.3.2主要工程量表
溢洪道及副坝工程主要工程量表
编号
项 目 名 称
单位
工程量
备注
一
溢洪道工程

1
土方开挖
m3
194785

2
石方开挖
m3
54680

3
回填土石方
m3
54972

4
C20喷砼
m3
206

5
C15砼
m3
984

6
C20砼
m3
16907

7
C35砼
m3
6839

8
C40砼
m3
93

9
交通桥石拦杆
m
82

10
钢筋
t
1401

11
锚筋桩
束
624

12
钢绞线
t
3.2

13
浆砌石（M7.5）
m3
11446

14
植草
项
1

15
橡胶支座
个
68

16
钢管（φ50）
m
108

17
PVC排水管（φ100)
m
2277

18
碎石
m3
1105

19

抛石
m3
2325

20
粗砂
m3
226

21
651止水
m
2704

22
启闭机房
m2
16

23
观测设施
项
1

二
副坝工程

1
土石方开挖
m3
21298

2
粘土回填
m3
26260

3
护坡预制块
m3
182

4
5
石材护坡
m3
607

6
砂、碎石垫层
m3
860

7
M7.5浆砌石
m3
290

8
C15砼
m3
142

9
坝顶路面
项
1

10
观测设施
项
1

三
倒虹吸工程

1
土石方开挖
m3
2260

2
土石方回填
m3
1988

3
预制砼管(φ800)
m
60

4
混凝土（C15）
m3
328

5
混凝土（C20）
m3
98

6
钢筋
t
8.4

7
浆砌石(M7.5)
m3
35

四
出口明渠

1
土石方开挖
m3
432

2
土石方回填
m3
1720

3
C20砼
m3
108

4
M7.5浆石
m3
539

5
钢筋
t
11.2

五
河道护堤

1
土石方开挖
m3
11081

2
土石方回填
m3
4051

3
M7.5浆砌石
m3
8474

4
钢筋
t
46.3

5
C15砼
m3
281

6
栏杆
m
548

六
橡胶坝工程

1
土石方开挖
m3
1739

2
土石方回填
m3
245

3
C20砼
m3
580

4
钢筋
t
40.8

5
651止水
m
70

6
钢管(φ200)
m
60

7
双向水泵
台
1

8
电动闸门
个
1

9
橡胶袋
个
1

10
机房装修
m2
25

1.4合同工期要求
监理人向承包人发出开工令后12个月内完成施工任务，其中溢洪道消力池后调整段需预留作为大坝施工临时交通，以满足大坝施工交通的畅通，该段的开工及完工时间由现场监理确定。
第二部分 施工总体规划
2.1施工目标
2.1.1工期目标
围绕12个月完成全部工程施工为目标，抓住施工的重点和难点，制定切实有效的工期保障措施，合理安排好施工程序，抓好工序衔接，协调好与其它标段的关系，优化施工方案，制定切实有效的工期保障措施，合理安排好施工程序；强化成龙配套的机械化作业，提高施工进度保证率，按监理人向承包人发出开工令后12个月内完成施工任务。
2.1.2质量目标
我公司将严格按GB/T19001-2000国际质量标准进行质量管理，严格按照设计要求和国家有关规范施工。确保工程单元工程合格率100%，优良率70%以上；工程质量符合《水利水电建设工程质量评定标准》要求；混凝土表面达到清水砼墙面观感要求，单位工程目标为优良，争创省优工程。
2.1.3施工安全目标
认真贯彻“安全第一，预防为主”的安全工作方针，按照合同要求并针对本工程的特点，强化施工安全管理，全面落实安全生产责任制，杜绝人身伤亡事故和重大交通、机械事故的发生。
1、重大伤亡事故为零
2、一般工伤频率控制在4 ‰ 以内。
2.1.4文明施工及环保目标
施工中严格遵守环境保护的规定，认真作好施工区和生活营地的环境保护工作，防止工程施工造成施工区副近地区的环境污染和破坏。以“均衡生产，文明施工、科学管理”指导工程建设。在合同实施的同时，同步实施相应的环保措施，使施工现场各项环保指标达到国标和地方标准、满足合同要求。做到施工场地整洁、有序，施工标志齐全、美观，施工工艺科学合理，推行程序化、标准化作业，创建文明工区。
2.2施工总体规划
2.2.1施工总体规划原则
针对本工程的特点和难点，我公司将以科学的施工技术措施为先导，重点围绕控制性项目——坝基清挖、溢洪道浇筑、坝体填筑这一施工主线，采用项目法管理，组织有丰富类似工程施工经验的施工人员和成龙配套的施工机械进行施工，确保合同目标的实现。
根据招标文件提供的施工技术条件、施工环境等特点，在确保重点，重视难点的前提下，结合我公司多个工程施工经验，按以下原则进行规划：
（1）施工总进度计划依据招标文件要求的总工期及节点控制工期，统筹安排、妥善协调各分部分项工程，尽量做到均衡施工。
（2）施工辅助企业布置以满足施工要求为前提，尽量做到简单实用，布置力求合理、管理集中、调度灵活、运行方便、安全可靠。
（3）充分利用业主提供的现有道路作为施工主要干道，各场内交通道路布置满足主体施工的需要，并考虑便于其它标段使用。
（4）重视设备运行管理和维修，加强施工道路的养护，努力提高设备的利用率和生产效率
（5）积极开发和推广应用新技术、新工艺和新设备，以进一步提高工程质量，确保工程进度
2.2.2现场施工规划依据
（1）《云南省楚雄州青山嘴水库溢洪道及副坝工程》（合同编号：CXQSZ-SG-03）招标文件及补遗书。
（2）有关现行标准及规范；
（3）标前会及现场考察情况；
2.2.3现场施工规划
1、施工时段规划
本标段施工时段为：2008年6月至2009年6月底，总工期共计12个月。
第一施工时段2008年6月至2008年9月，施工项目为：施工营地建设、施工道路修建、施工场地平整、溢洪道及副坝坝基土石方开挖。由于各项目施工作业面不同，按排平行作业，不同施工面同进行不同项目的施工。
第二施工时段2008年10月至2009年2月，施工项目为：溢道砼浇筑、下游穿溢洪道倒虹吸工程、护堤工程、橡胶坝工程。
第三施工时段2009年3月至2009年5月，施工项目为：副坝填筑、坡面工程、观测设施工程。
2、施工项目规划
（1）土石方开挖规划
根据本标段土石方开挖场地宽、工程量不大等施工特点，结合工程施工经验和招标文件要求及各方面条件，开挖施工主要以大型钻孔、挖装和运输设备为主，辅以中小型施工设备。其中大型钻孔设备1台套，挖装设备3台，运输设备20台，共计24台套。
①、本标段土石方开挖方总量为28.63万m3，其中副坝清基量为2.2万m3，溢洪道开挖量为25万m3，倒虹吸、护堤、橡胶坝等土石方开挖量为1.6万m3。共分两阶段施工。第一阶段进行溢洪道及副坝土石方开挖，开挖方量为27.2万m3，分两个作业区进行施工，即副坝坝址区（0-107.2～0+040.5）、泄槽区(0+040.5～0+318.3)。施工程序为：两作业区平行作业。开挖从2008年6月开始至8月结束。第二阶段进行尾水扩散区(0+318.3～0+496.56) 土石方开挖，开挖一期一个作业面进行， 2008年9月底完成。清挖出渣料可用部分运至备料场存放，填筑时运回。
②、开挖爆破选用CM351液压钻机造孔，分层梯段爆破，梯段高度控制在7.5m以内，采用非电毫秒雷管微差爆破网络，火花（或电）起爆，预留基础保护层厚度为1.5m，采用小孔径钻机钻孔爆破法施工；出渣主要采用1.6m3液压反铲挖机装20t自卸汽车，运至堆渣场，另配其它装渣及运输设备配合，以满足强度要求。
③、拟布置三条主干道运输挖出渣料。第一条路沿左岸山体修至弃渣场，路面宽度为8m，路面坡度10%，石渣路面，第二条路沿大坝右岸修至弃渣场，路面宽度为8m，路面坡度10%，石渣路面，第三条路沿下游右岸渣料场修至下游扩散区，路面宽度为6m，路面坡度8%，石渣路面，主要运输下游扩散区弃料。其余支道根据需要结合地形进行修建，以满足不同高程开挖需要。
（2）副坝填筑规划
根据本工程布置特性、招标文件要求及各方面条件，结合我公司工程施工经验，副坝填筑施工主要采用以大型运输、碾压设备为主，辅以中小型设备进行，形成以挖掘群、推土机、振动碾、自卸汽车群等多种设备组合的施工作业手段，完成副坝填筑。其中1.6m3挖掘机3台，22t拖式液压振动碾1台，T-140推土机2台，20t振动压路1台（边角处理），ZL-50装载机1台，10t自卸汽车10辆，20t自卸汽车10辆，其余设备按需求配足。副坝总填筑量为：2.63万m3
前期，由于由于施工仓面较狭窄，不能大量使用机械，填筑强度不高，以碾压速度作为进度控制参数，每天仅能填筑2层（由于仓面较狭，又受砼构筑物影响，安排两班16小时作业）。
中期，施工仓面相对开阔后，可大量上机械进行填筑，安排3班24小时作业。计划2008年10月11日开始至2008年10月31日完成，历时20天，日平均填筑强度为1500.0 m3左右。按每填筑层60cm计算，按最大填筑层(3000 m3)两天内填筑完毕配置设备为：振动碾1台套（每天碾压6小时），20t运输车10辆，10t自卸汽车10辆， T-140推土机2台，ZL-50装载机台1台（特殊料装车、局部处理），1.6m3挖掘机3台。其它设备按需求配足。施工中各工序可实现搭接施工，设备配置时不考虑搭接，富余设备作为储备。
后期，填筑面狭长，施工强度会有所降低，计划施工时段为2008年10月16日至2008年10月31日，施工历时15天，日平均强度为800左右 m3。施工中合理安排设备进行作业，非作业设备移到仓面外停放，避免作业设备太多造成相互影响。施工仓面从0+150处分为两个仓面进行流水作业，流水程序按：卸料铺料→碾压检测进行。设备采用中期填筑设备。
（3）砼浇筑工程规划
溢洪道混凝土浇筑分三个作业区进行平行施工，分区情况为：引渠段(桩号： 0-107.2～0+000)、控制段（桩号：溢0+000～0+040.5）、泄槽I段（桩号： 0+045.5～0+165.5）为第一作业区；泄槽II段（桩号： 0+165.5～0+343.3）、出口段（桩号：0+343.3～0+496.56）、倒虹吸工程为第二作业区；防冲护岸段及橡胶坝为第三作业区。各区按设计结构进行分块流水或平行施工。
2.2.4本工程施工难点、重点及关键项目
（1）、通过对招标文件及现场勘察分析，本工程的难点项目为溢洪道尾段开挖和溢洪道砼浇筑。
溢洪道尾段开挖量不大，但根据当地地理环境情况分析，地下水较为丰富，开挖排水是关系到尾段开挖能否顺利进行的关键，水排不尽可导致基础开挖无法进行，砼浇筑等其它项目也就无法进行。
砼浇筑也是施工的关键项目，砼浇筑质量的好坏直接影响到溢洪道能否正常运行。本工程砼浇筑工程量较大，施工工序较多，施工工艺复杂，墙面浇筑及施工缝处理（止水施工）是砼工程的质量控制关键项目，一个细部处理不好，会导致整墙面破坏，砼浇灌质量和施工缝处理直接影响到砼质量，因此砼浇筑及施工缝是本工程质量控制的关键。
2.2.5本工程难点、重点及关键项目施工对策
1、基础排水解决方案
按设计要求，为确保基础开挖顺利进行，我公司对基础排水作如下布置，以满足坝基开挖施工。
①、在下游靠河部位填筑截水堤，截断下游回水。
②、在基坑内挖底宽1m，深2m，集水井3至5个，将基坑中渗水集中后排至下游河道中。
③、设立专职抽水班组，分三班24小时不间断作业。
2、砼施工质量解决方案
①、砼采用大型定型多卡模板及定型组合钢模浇筑，模板用5t汽车吊进行模板吊装。
②、砼采用跳仓浇筑，合理跳仓。
③、选择优质原材料(砂石骨料、水泥、粉煤灰、外加剂)，精心设计砼配合比，并经反复试验后，将选定的配合比报工程师审批后方用于实际施工。
④、严格控制砼坍落度，保证现场测试的坍落度在4～7cm(阴天控制在4～5cm，晴天控制在5～7cm)，以保证砼质量。
⑤、砼浇筑时，质检、技术人员跟踪监控，并指派专职操作人员值班，发现问题及时处理，以防漏浆和止水、模板变形。在止水安装中，确保止水位于变形逢正中间是大坝防渗体系施工的一个关键环节，能保证止水较好地适应坝体变形，以防因坝体变形引起止水破坏而发生渗漏破坏。
⑥、仓内设专业技术工人振捣，防止欠振、漏振和过振。
⑦、拌和站指派专人监督，把关配料。
⑧、施工中对止水设施作严密保护，防止损坏，施工前认真检查对损坏的止水及时处理，不留任何隐患。
2.3资源规划
2.3.1人力资源规划
我公司将配备高级工程师2名，工程师5名，高级技师5名，技师10～15名。高峰期劳动力投入不低于300人。各类管理人员详见《投标辅助资料》副表。
2.3.2机械设备规划
1、土石方开挖及填筑机械设备
土石方开挖总量为28.63万ｍ3，我公司将配备如下设备进行施工。开挖完后，挖掘机调入坝体填筑料场挖装。自卸汽车转入填筑料及粘土料运输。爆破设备调入石渣料开采中。
表2－1　　　　　　　大坝清基土石方开挖机械设备
设备名称
型号及规格
数
量
制造厂名
购置
年份
检修
情况
现在
何处
挖掘机
CAT330
3台
美国卡特
2004
良好
昆明
液压破碎锤
YYG-110
1台
日本
2006
良好
昆明
推土机
TY140
2台
沈阳
2003
良好
昆明
装载机
ZL-50
1台
鞍山
2003
良好
昆明
自卸汽车
红岩-20t
10辆
陕西
2004
良好
昆明
红岩-10t
10辆
陕西
2004
良好
昆明
风 钻
YT28
20支
桂林
新购

新购
潜孔钻
CM351
1台
英格索兰
2005
良好
昆明
空压机
21m3
1台
英格索兰
2005
良好
昆明
空压机
12m3
1台
英格索兰
2003
良好
昆明
潜水泵
50m扬程
4台
昆明水泵厂
新购
良好
昆明
泥浆泵
20m扬程
2台
昆明水泵厂
新购
良好
昆明
发电机
90kw
1台
日本
2005
良好
昆明
2、　砂石料开采、加工机械设备
本工程砂石骨料由主坝工程石料场负责供给，老纳砂外购。现场不配置加工设备。
3、填筑仓面作业机械设备
填筑仓面作业机械设备如下表2－2。
表2－2　　　　　　　　　填筑仓面作业机械设备表
设备名称
型号及规格
数
量
制造厂名
购置
年份
检修
情况
现在
何处
洒水汽车
8t
1辆
二汽
2002
良好
昆明
推土机
T140
2台
沈阳

良好
昆明
装载机
ZL—50
1台
鞍山
2004
良好
昆明
全液压振动平碾
YZTY－22
1套
陕西

良好
昆明
自行式压路机
CA25
1台
国产
2005
良好
昆明
电动夯
2.1kW
8台
国产

良好
昆明
小型机动车
D31PL-20
6辆
武汉二汽
2004
良好
昆明

3、　混凝土施工机械设备
本工程砼浇筑主要为溢洪道砼、面板砼、趾板砼、隧洞进口砼等。总量为18.6万ｍ3。我公司配备机械设备见表2－3。
表2－3　　　　　　　 　　混凝土施工机械设备
设备名称
型号及规格
数
量
产地
购置
年份
检修
情况
现在
何处
搅拌机
JS500
3台
昆明
2005
良好
昆明
搅拌机
JDY350
2台
昆明
2004
良好
昆明
控制器
PC-PLC
1套
昆明
2005
良好
昆明
电子配料机
11称
1套
昆明
2005
良好
昆明
水泥罐
50t
1个
郑州
2004
良好
昆明
粉煤灰罐
30t
1个
郑州
2004
良好
昆明
砼输送泵
HBT-60
2台
福建
2004
良好
昆明
插入式振捣器
HZ64-70
8台
昆明
2006
良好
昆明
平板振捣器
HZ2-7030A
10台
昆明
2006
良好
昆明
砼运输车
3ｍ3
4辆
四川
2005
良好
昆明
汽车吊
5t
2辆
郑州
2004
良好
昆明
4、运输设备
本工程运输主要为粘土料、砂石料、清基弃料、其它材料等的运输。主配备运输车车辆如下：
表2－4　　　　　　　　　 　运　输　设　备
设备名称
型号及规格
数
量
产地
购置
年份
检修
情况
现在
何处
自卸汽车
红岩斯太尔20ｔ
10台
陕西　
2005
良好
昆明
自卸汽车
斯太尔10ｔ
10台
青岛
2003
良好
昆明
自卸汽车
4.5ｔ
10台
福建
2003
良好
昆明
平板车
20ｔ
2台
武汉
2006
良好
昆明
洒水车
10ｍ3
1台
昆明
2006
良好
昆明
生活车

1辆
昆明
2005
良好
昆明

5、试验、检验设备
本工程主要进行土工试验和建工试验，试验室设备配备如下表2－5。
表2－5　　　　　　　　　　　检验、试验设备表
序号
机械名称
型 号
单位
数量
新旧程度
备 注
1
烤 箱
HG1014--4
台
2
90%

2
颗分筛
砂石筛
0.08～10mm
套
3
90%
大小各一套
石筛
2.5～100mm
套
3
90%

土壤筛
0.074～60mm
套
2
90%

3
台 秤
50kg
套
5
90%

4
小板秤
100kg
套
5
90%

5
板 秤
BZT-3B
套
3
90%

6
天 平
200g、500g、1000g各2台
套
6
90%

7
渗透仪
室内4套、室外各6套
套
10
90%

8
自动土壤击实仪
EL2—9090/01
套
1
90%

9
重型击实仪
南型
套
1
2002.1

10
试模
砼
150×150×150
组
10
2002.5

砂浆
70.7×70.7×70.7
10
2002.5

11
砼、砂浆压力机
NYL-2000D型80～200T
套
2
90%

12
万能压力机
EQI-5000
台
1
90%

13
比重计
甲种、乙种
套
2
90%

14
比重筒

个
2
新

15
环 刀
200cm³、500cm³
个
50
新

16
灌砂法容重设备
灌砂筒150㎜
套
2
90%

17
灌水法容重设备

套
2
90%

18
取样钢环

个
2
90%

19
砼砂浆养护箱
YH-40B型

85%

20
砂浆稠度仪
0-5.5㎝
台
2
90%

21
坍落度筒

个
5
新

22
电动脱模器
TT230
套
1
新

23
方　盘
大小各20
个
40
新

24
回弹仪

套
1
95%

25
经纬仪
T2
套
2
90%

26
水平仪
DS3
套
2
90%

27
全站仪
GTS711
套
1
90%

28
计算机

台
1
新

29
复印机

台
1
新

6、坝基排水设备
表2－6　　　　　　　　　　坝基排水主要设备表
序号
设备名称
型号及规格
数量
产地
现在何处
备注
1
水泵
IS125-200-315
1台
国产
公司

2
潜水泵
7.5ｋｗ
10台
国产
公司

3
排污泵
5.5ｋｗ
10台
国产
公司

4
泥砂泵
7.5ｋｗ
5台
国产
公司

5
配电柜
立式
2台
国产
公司

6
起动辅助装置

2套
国产
公司

7、辅助施工机械设备
表2－7　　　　　　辅助施工机械设备表

设备名称
型号及规格
数量
制造厂名
检修情况
1
直流电焊机
AX7-500
2台
国产
完好
2
交流电焊机
BXI-500
2台
昆明
完好
3
高速砂轮切割机

2台
国产
良好
4
氧化焊接及切割设备

2台
国产
良好
5
钢筋切断机
GQ-40
1台
广东
良好
6
钢筋弯曲机
GW-40
1台
南昌
良好
7
钢筋调直机
GTJ4-4/14
1台
南昌
完好
8
对焊机
UN1-75
2台
成都
良好
9
电动除锈机

2台
国产

10
普通木工带锯机
MJ3110
1台
信阳
良好
11
细木工带锯机
MJ318
2台
信阳

12
木工平面刨
MJ504
2台
信阳

13
单面压刨床
MB106
2台
甘肃
良好
14
柴油发电机组
90GF
1台
云南
良好
15
电话机

4部
昆明

16
无线对讲机
TK-278
10部
昆明

2.4试验检验规划
本工程现场试验主要进行粘料现场碾压试验、施工期现场土工试验、施工期现场建工试验、本工程用各种材料检验、检测试验。
施工期现场土工试验：粘土料每一填筑层取4～6组样进行各项指标测定，以控制坝体填筑施工质量。
施工期现场建工试验主要进行砂、石材料的检验检测、砼强度检测、本工程用其它材料的检验检测。
2.4.1现场碾压试验
详见副坝填筑章节
2.4.2　试验检测与施工质量控制
项目部设中心试验室，配备专职质检工程师和质检员，负责本合同工程质量检查和监督工作，认真执行自检、互检和抽检制度，加强特殊过程控制，特别是隐蔽工程的检查、监督和验收制度。项目部设工地试验室，配备满足试验要求的测试仪器和专职试验员，加强对原材料和各施工环节的取样检查。严格控制混凝土骨料的粒径、级配，使之符合设计和规范要求。
试验检测为质量控制提供真实可靠的资料，在施工过程中及时控制施工质量。形成由质检工程师为负责人，工地试验室、各施工队密切配合的工程质量检查、监督体系。试验检测质量控制程序见后图。
1、粘土检测
施工中粘土填筑质量控制采用干容重、含水率进行控制。其检测手段为：干容重采用环刀法进行测定，含水量采用燃烧法和烘烤法进行测定。
2、砼质量检测
砼质量控制主要为抗压强度，检测采用试块法和回弹仪测定，钢筋检测主要为抗拉强度、抗折检测，按试规程标准进行试验检测。

执行技术标准保证
环境检测
检验过程质量保证
检测质量保证体系
仪器设备性能保证
仪器设备性能保证
维护管理
执行技术标准保证
选定规程制订细则
确定试验方案
选定检测标准
人员培训
考试
确定试验方案
检测环境保证
调整检测环境
参数记录
检测样品取样
重新检测
检测
数据处理
细测复核
提出处理意见
分析原因
检测事故处理
检测报告审核签发
用户
完成
有异议申请
复查数据记录
有问题
检测准备
组配检测
试验检测质量控制程序图

班组

第三部分 施工总平面布置
3.1施工总平面布置原则
3.1.1施工布置依据
1、《楚雄州青山嘴水库溢洪道及副坝工程》（合同编号：CXQSZ-SG-03）招标文件及补遗书
2、招标文件提供的用地范围图。
3、水文气象、工程地形地质、地貌以及交通等条件。
4、现场踏勘所搜集到的有关资料和数据。
3.1.2施工布置原则
1、施工场地的临时设施,施工辅助企业及施工道路均按招标文件要求和业主提
