低压成套控制柜电控柜设计制造.docx

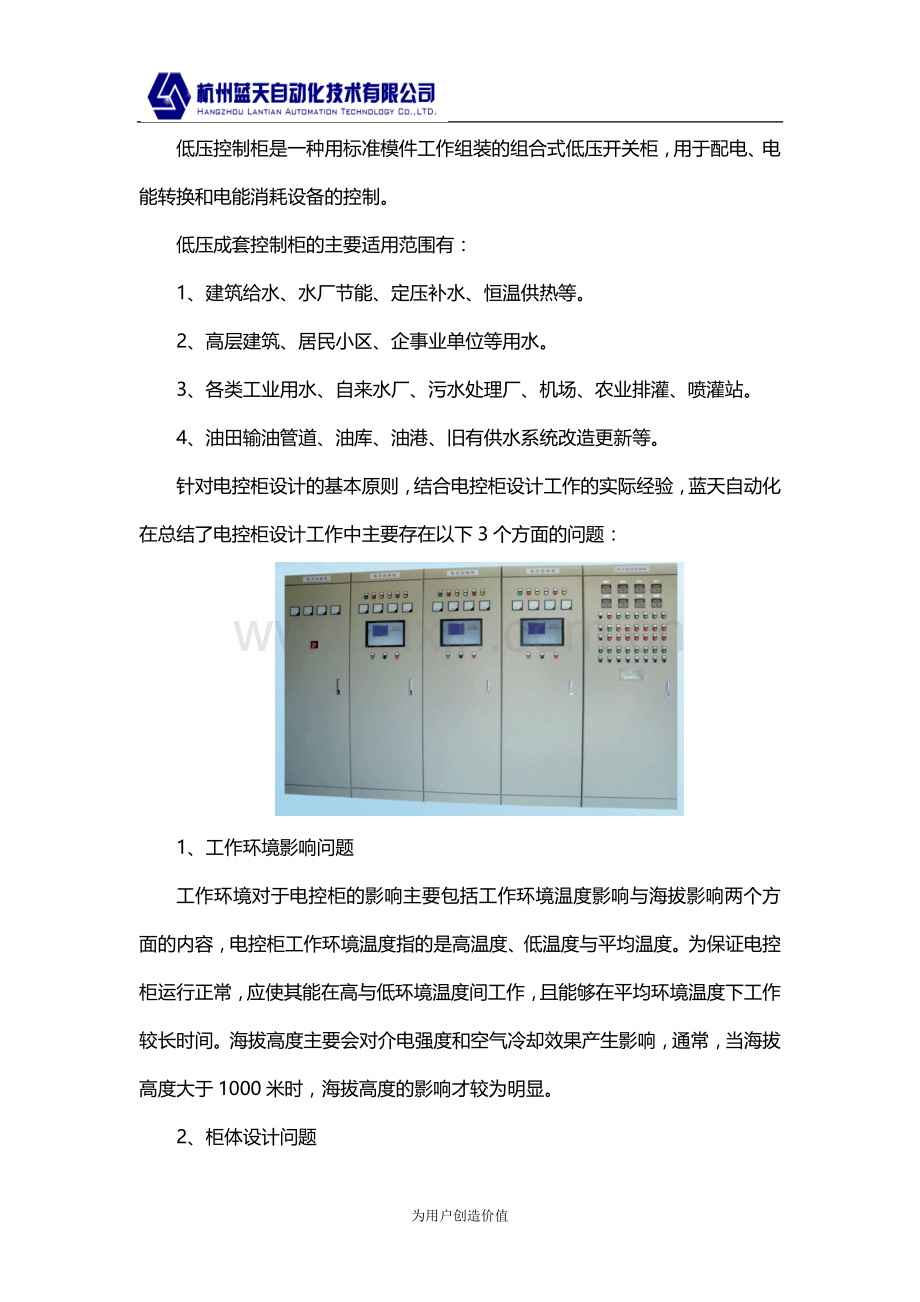

低压控制柜是一种用标准模件工作组装的组合式低压开关柜，用于配电、电能转换和电能消耗设备的控制。
低压成套控制柜的主要适用范围有：
1、建筑给水、水厂节能、定压补水、恒温供热等。
2、高层建筑、居民小区、企事业单位等用水。
3、各类工业用水、自来水厂、污水处理厂、机场、农业排灌、喷灌站。
4、油田输油管道、油库、油港、旧有供水系统改造更新等。
针对电控柜设计的基本原则，结合电控柜设计工作的实际经验，蓝天自动化在总结了电控柜设计工作中主要存在以下3个方面的问题：

1、工作环境影响问题
工作环境对于电控柜的影响主要包括工作环境温度影响与海拔影响两个方面的内容，电控柜工作环境温度指的是高温度、低温度与平均温度。为保证电控柜运行正常，应使其能在高与低环境温度间工作，且能够在平均环境温度下工作较长时间。海拔高度主要会对介电强度和空气冷却效果产生影响，通常，当海拔高度大于1000米时，海拔高度的影响才较为明显。
2、柜体设计问题

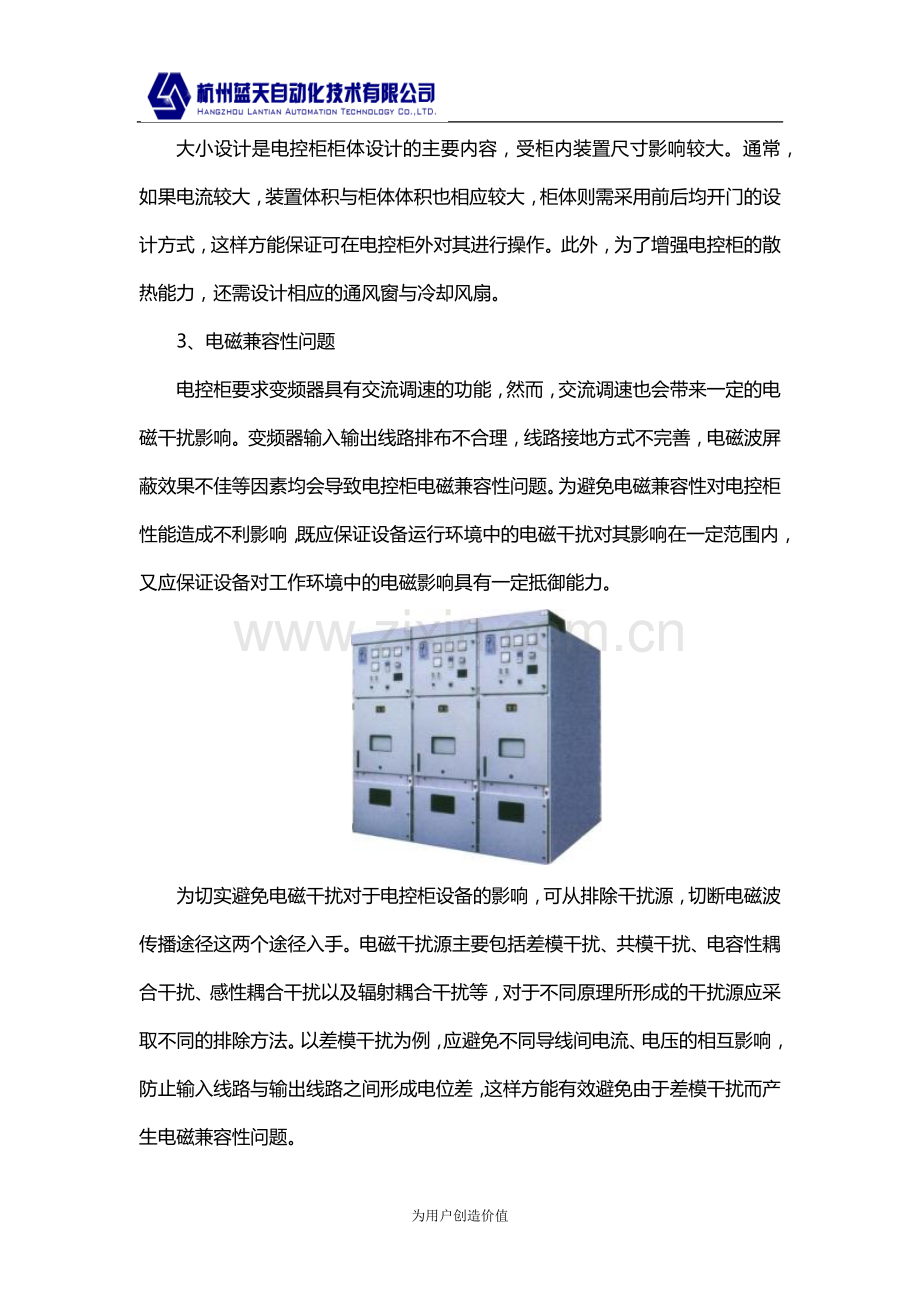

大小设计是电控柜柜体设计的主要内容，受柜内装置尺寸影响较大。通常，如果电流较大，装置体积与柜体体积也相应较大，柜体则需采用前后均开门的设计方式，这样方能保证可在电控柜外对其进行操作。此外，为了增强电控柜的散热能力，还需设计相应的通风窗与冷却风扇。
3、电磁兼容性问题
电控柜要求变频器具有交流调速的功能，然而，交流调速也会带来一定的电磁干扰影响。变频器输入输出线路排布不合理，线路接地方式不完善，电磁波屏蔽效果不佳等因素均会导致电控柜电磁兼容性问题。为避免电磁兼容性对电控柜性能造成不利影响，既应保证设备运行环境中的电磁干扰对其影响在一定范围内，又应保证设备对工作环境中的电磁影响具有一定抵御能力。

为切实避免电磁干扰对于电控柜设备的影响，可从排除干扰源，切断电磁波传播途径这两个途径入手。电磁干扰源主要包括差模干扰、共模干扰、电容性耦合干扰、感性耦合干扰以及辐射耦合干扰等，对于不同原理所形成的干扰源应采取不同的排除方法。以差模干扰为例，应避免不同导线间电流、电压的相互影响，防止输入线路与输出线路之间形成电位差，这样方能有效避免由于差模干扰而产生电磁兼容性问题。
电控柜设计制造组装应符合以下几点条件：
1、操作方便。元器件在操作时，不应受到空间的妨碍，不应有触及带电体的可能。
 2、维修容易。能够较方便地更换元器件及维修连线。
3、各种电气元件和装置的电气间隙、爬电距离应符合的规定。
 4、保证一、二次线的安装距离。
电控柜设计制造需满足哪些条件？
1、户外电控柜的周围空气温度
周围空气温度不得超过+40℃，而且在24h内其平均温度不超过+35摄氏度。

周围空气温度的下限为：温暖地带为-25℃，严寒地区为-50℃。
2、电控柜的大气条件
（1）户内电控柜的大气条件
空气清洁，在温度不超过+40℃时，其相对湿度不得超过50%。在较低温度时允许有较大的相对湿度，例如：+20℃时相对湿度可达90%，但应考虑到由于温度的变化，有可能会偶尔产生适度的凝露。
（2）户外电控柜的大气条件
在温度不超过+25℃时，相对湿度短时可高达100%。
