SAL-29风巷监测装置安装安全技术措施
一、 掘进工作面概况
1、 由掘进二区四队四队施工的SAL-29风巷，作业方式为炮掘，采用FBD№6.0型号15W×2局部通风机开双极进行供风，风量为140 m3/min，通风距离938m.
2、 SAL-29机巷切眼风巷预计瓦斯涌出量0.13m3/min，瓦斯浓度0.11%。
二、 安全监控装置配置
1.配置
矿井采用北京瑞赛公司的KJ2023N型号安全监控系统，SAL-29机巷切眼风巷需要安装甲烷传感器3台，断电器1台，局部通风机开停传感器2台。T1甲烷传感器安设距离迎头不超过5米，T2甲烷传感器安设在距回风口10～15米处，甲烷传感器应垂直悬挂距顶板（顶梁）不大于300mm，距巷帮壁不小于200mm。
监测线路的敷设：南二下部变电所→南二老后期石门→SAL-190轨道巷→SAL-II探巷→SAL-29机巷。
2.各装置之间连接
传感器接入203#防爆互换机下的1#监控分站，甲烷传感器分别接分站的5、6#模口，局扇开停传感器编号为18、19#，断电器接开出量2#，断电回馈为12#，现场操作中假如原设定的分站接口无法使用，必须现场报告中心站值班人员，进行改口。中心站值班人员做好认真记录。
三、 安全监控装置参数设立

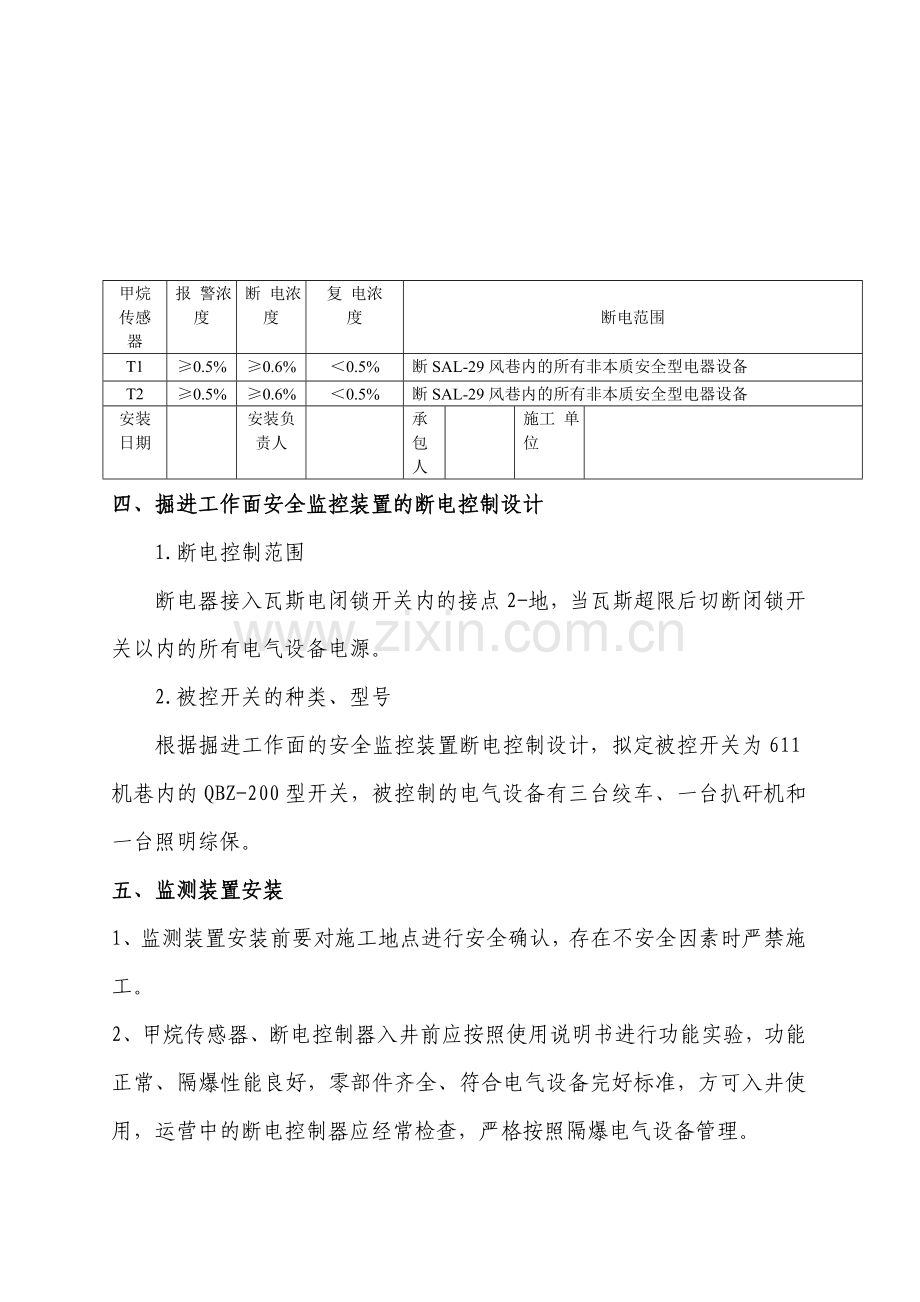

甲烷传感器
报 警浓 度
断 电浓 度
复 电浓 度

断电范围
T1
≥0.5%
≥0.6%
＜0.5%
断SAL-29风巷内的所有非本质安全型电器设备
T2
≥0.5%
≥0.6%
＜0.5%
断SAL-29风巷内的所有非本质安全型电器设备
安装日期

安装负责人

承 包人

施工 单 位

四、掘进工作面安全监控装置的断电控制设计
1.断电控制范围
断电器接入瓦斯电闭锁开关内的接点2-地，当瓦斯超限后切断闭锁开关以内的所有电气设备电源。
2.被控开关的种类、型号
根据掘进工作面的安全监控装置断电控制设计，拟定被控开关为611机巷内的QBZ-200型开关，被控制的电气设备有三台绞车、一台扒矸机和一台照明综保。
五、监测装置安装
1、监测装置安装前要对施工地点进行安全确认，存在不安全因素时严禁施工。
2、甲烷传感器、断电控制器入井前应按照使用说明书进行功能实验，功能正常、隔爆性能良好，零部件齐全、符合电气设备完好标准，方可入井使用，运营中的断电控制器应经常检查，严格按照隔爆电气设备管理。
3、监控分站及断电控制器搭火必须在监测工的配合下由施工单位专职电工进行操作，停电搭火前一方面向调度所报告，经许可后方可按停送电作业规定操作，杜绝失爆现象。
4、监测电缆下井前要检查其外表是否完好并用数字表(万用表)测量其内阻，对表皮有破损现象或内阻不符合规定的监测电缆严禁下井安装使用。
5、监控通讯电缆的连接采用防水接线盒，防止进水受潮，并保证芯线接头压接可靠。
6、传感器和断电控制用电缆，采用接线盒连接，线缆之间的连接必须使用带有MA标志的信号专用通，通内连接要符合规定，接线盒处电缆必须交叉绑紧，防止人为拉脱接头。
7、监测电缆的吊挂，原则上应与动力电缆、风筒、风水管分侧吊挂，保持平直稍有弛度；假如与动力电缆同侧，应敷设在动力电缆上方0.15m以上，沿巷帮吊挂的电缆应防止巷道来压挤伤。
8、迎头传感器电缆应保持有足够余量，以便传感器随迎头推动及时跟进；多余电缆不得随地散放，应盘好挂于巷帮。
9、甲烷传感器、开停传感器在入井前均按照使用说明书进行调校标定，技术性能检查各项指标合格，通电运营24小时，准确无误后方可入井使用。
10、甲烷烷传感器应垂直悬挂距顶板（顶梁）不大于300mm，距巷帮壁不小于200mm，传感器设立处应支护良好，无淋水，垂直吊挂在风筒的对侧。
11、安装人员要按照监测设备安装示意图的设计规定，将监测装置安装到位，断电控制器要按照监测断电系统图进行安装，保证其断电范围。
12、监测设备安装完毕后，安装人员要向地面中心站提供安装设备的测点，中心站操作人员要根据安装人员提供的测点对监测分站、甲烷传感器、开停传感器、断电控制通道设定，拟定无误后进行上传。
13、监控信号正常传输后，安全监测工、安监处人员及施工单位电工在现场实验瓦斯电闭锁及故障电闭锁，实验各功能正常后，移交掘进二区四队进行看管及平常的传感器的挪移。
六、平常巡检维护
1.职责分工
（1）监测装置安装完毕后，组织安监、调度、掘进二区四队等有关人员进行验收，合格后移交掘进二区四队。
（2）通风区负责监测装置安装调试、及故障解决，每班瓦检员负责监测装置监管。
（3）对需要经常移动的T1传感器及其电缆需由掘进二区四队班队长负责按规定移动，挪动时应避免摔打碰撞，严禁擅自停用。
（4）掘进二区四队要天天对传感器进行擦试，清除外表积尘，保持清洁，避免积尘而影响检测的准确性，严禁灭尘洒水时淋湿传感器。
（5）掘进工作面爆破前掘进二区四队班队长应将甲烷传感器移到可以监测巷道气体的安全位置，爆破后应及时恢复设立到对的位置，挪动过程中避免碰撞而出现的数据传输故障。
2.甲烷传感器调校
（1）甲烷传感器调校前必须经矿调度所批准后方可进行，调校结束后及时告知调度所。
（2）甲烷传感器调校时，先通入新鲜空气调校零点，甲烷传感器显示数值控制在0.00%～0.03%范围内，否则调整准确。
（3）甲烷传感器零点调整完毕后，校准气瓶流量计出口用橡胶软管连接传感器气室。
（4）打开气瓶阀门，先用小流量向传感器缓慢再通入标准甲烷气样，在显示值缓慢上升的过程中，观测其报警值和断电值。然后将气体流量控制在100～200ml/min之间，使其测量值稳定显示，连续时间大于90s，传感器显示值与通入的甲烷气样浓度值相相应，若有相差应调整甲烷传感器的灵敏度与甲烷气样浓度值相相应。再次通入标准甲烷气样，直至传感器显示值与通入的甲烷气样浓度值相相应。
（5）校验时通入标准气体的时间控制在3分钟内，最长时间不得超过5分钟。
（6）若传感器显示值与通入甲烷气样浓度值相差过大时，应及时更换升井维修。
（7）甲烷传感器调校完毕后认真填写设备管理牌板，进行挂牌留名管理。
（8）调校时应同时检查断电功能是否灵敏可靠，断电范围、断电浓度是否对的。凡断电不可靠、失灵的区域必须停止作业，并及时向矿调度报告，告知通风区、机电科及施工单位及时解决。
（9）甲烷传感器井下调校时，地面中心站接到告知后，要认真进行记录，并注意观测屏幕显示值与井下校准气样是否一致，否则须当即告知现场维护调校人员进行解决。
3.断电控制的维护
（1） 掘进工作面新安装的电气设备超过断电控制范围时，必须提前告知通风区及时调整断电范围，保证新接入电气设备符合安全监控系统断电控制闭锁规定。
（2）与安全监控设备关联的电气设备、电源线和控制线在改线或拆除时，必须经通风区批准后方可共同解决。
（3）井下监测工在进行传感器延线、维护、故障解决等操作时，严禁解除断电控制闭锁功能。
（4）中心站值班人员每周必须对井下采掘工作面的断电控制器进行手动实验，并做好记录。断电实验应在掘进工作面正常供电情况下进行。实验前后应告知矿调度所。实验完毕后由掘进二区四队负责及时人工送电。
（5）每月由安监处负责组织通风区、掘进二区四队、机电等部门断电控制闭锁功能专项检查，检查手段可以采用手动断电、传感器充校、故障闭锁等方式中的一种或几种。检查问题及整改情况应具体记录。
4.信息传输
（1）井下监测工要经常对通讯线路、分站、互换机进行巡查，发现问题及时按规定程序解决。
（2）中心站值班人员经常查看井下测点传输到计算机上的数据是否正常，设备是否正常运营，保证信息传输准确、可靠。
5.故障期间解决措施
（1）中心站值班人员发现监控系统出现故障后，立即报告矿调度所和通风调度，通风调度安排值班监测电工下井解决。
（2）监测电工到达施工地点后向矿调度所报告，施工前工进行安全确认，周边没有存在危险因素后方可进行施工。
（3）停掉出现故障的监测装置电源，并悬挂“停电作业”牌，防止误送电发生机电事故。
（4）对于监测装置也许出现故障的各种因素进行逐项排查。
（5）故障解决完毕后向地面中心站值班人进行确认，监测装置工作正常后，向矿调度所和通风调度报告故障解决结束。
七、其他注意事项
1 、掘工作面通风系统发生改变时，由监测队长根据现场实际情况重新指定甲烷传感器的位置。
2、对于掘进工作面正常使用的监测装置进行更换和增长监测电缆的，要按照以下程序进行严格执行：
（1） 监测电工提前填写联系单经批准后方可进行。
（2） 在作业必须先进行安全确认，与掘进工作面作业人联系，严禁在有绞车运营时进行作业。
（3） 监测电工到达施工地点后，向通风调度进行报告，通风调度值班人员联系该地点的瓦检员监控采掘工作面的瓦斯情况。
（4） 在监测电工施工期间，瓦检员必须用便携式瓦检仪和光学瓦斯机实时监测工作面的瓦斯变化情况，若发现瓦斯或二氧化碳超过规定，及时停止工作面作业，切断电源，撤出人员，等瓦斯或二氧化碳降到规定浓度以下时方可恢复作业。
（5） 监测电工施工要迅速，半途不得进行其它作业，施工时间严禁超过集团公司规定。
（6） 更换甲烷传感器后，要对其进行调校，保证甲烷传感器符合规定。
八、本措施未尽事宜，均按《煤矿安全规程》、AQ-1029《煤矿安全监控系统及检测仪器使用管理规范》及相关文献、规定执行。

SAL-29风巷监测装置安装
安全技术措施

编制单位： 通 风 区
