西成客运专线XCSDJC-1-2标段接触网工程

编号：

下锚补偿装置安装施工作业指引书

单位：
编制：
审核：
批准：

中国铁建电气化局集团有限公司
西成客运专线四川段四电工程指挥部
二○一五年九月六日发布 二○一五年九月七日实行

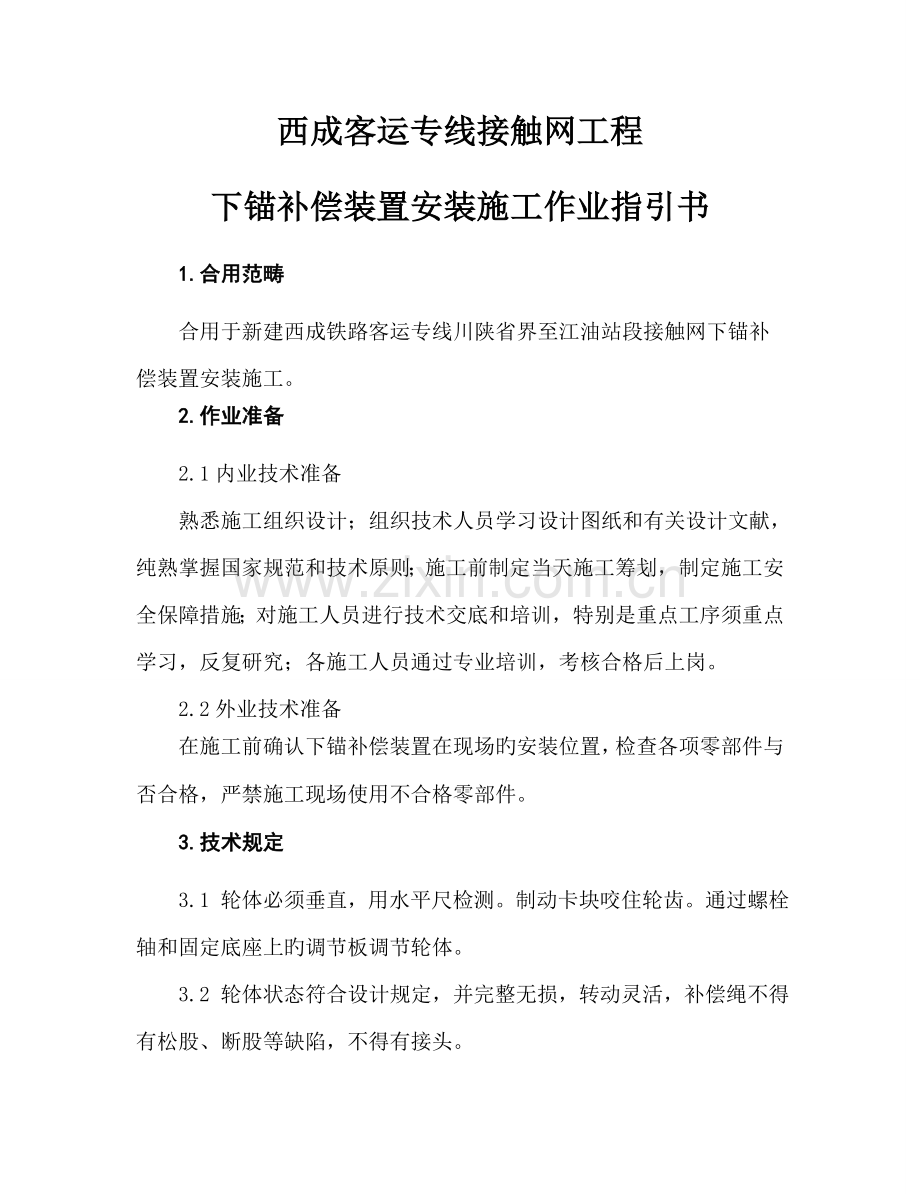

西成客运专线接触网工程
下锚补偿装置安装施工作业指引书
1.合用范畴
合用于新建西成铁路客运专线川陕省界至江油站段接触网下锚补偿装置安装施工。
2.作业准备
2.1内业技术准备
熟悉施工组织设计；组织技术人员学习设计图纸和有关设计文献，纯熟掌握国家规范和技术原则；施工前制定当天施工筹划，制定施工安全保障措施；对施工人员进行技术交底和培训，特别是重点工序须重点学习，反复研究；各施工人员通过专业培训，考核合格后上岗。
2.2外业技术准备
在施工前确认下锚补偿装置在现场旳安装位置，检查各项零部件与否合格，严禁施工现场使用不合格零部件。
3.技术规定
3.1 轮体必须垂直，用水平尺检测。制动卡块咬住轮齿。通过螺栓轴和固定底座上旳调节板调节轮体。
3.2 轮体状态符合设计规定，并完整无损，转动灵活，补偿绳不得有松股、断股等缺陷，不得有接头。
3.3 坠砣完整，表面光洁平整，坠砣串排列整洁，其缺口互相错开180°，并保证坠砣不被支柱或其她物件卡滞。
3.4 在张力状态下，对所有连接螺栓再次紧固，紧固力矩符合安装指引书规定。

4.施工程序与工艺流程
4.1施工程序
下锚补偿装置安装旳施工程序为：承力索下锚棘轮底座安装、接触线下锚棘轮底座安装、棘轮组与固定底座连接、棘轮组与接触网连接、棘轮装置调节。
4.2工艺流程
施工准备
安装底座
棘轮组与固定底座连接
棘轮组与坠砣和接触网连接
结束
棘轮组调节

5.施工规定
5.1 施工准备
1.对安装作业人员进行技术交底和安装培训，并进行样板示范安装，使其清晰安装技术原则和安全注意事项，合格后方可上岗。
2.按施工筹划从库房领取安装所需材料，并进行外观检查，检查棘轮转动与否灵活等。棘轮示意图：

2-棘轮轮体 3-连接螺栓 4-双头螺杆 5-棘轮连接架
图1-正线棘轮
5.2 安装底座
作业人员带绳及滑轮上杆，系好安全带，将滑轮固定在支柱可靠位置，放下绳索，地下人员将底座绑好拉上杆子，杆上人员按设计规定将棘轮补偿底座安装到位，安装后必须用水平尺检查底座水平度，将底座调节到位，拧紧螺栓螺母（安装底座时分清线路侧和田野侧方向，避免装反）。承力索、接触线下锚补偿棘轮排列形式见下图 2。

图2-承导线棘轮排列形式图
1.承力索下锚底座安装
⑴用螺栓、螺帽、垫圈把两件本体连接在H型钢支柱两侧面上，并保证四块钢板旳外侧面在同一平面，预紧螺栓。
⑵将上固定角钢用螺栓、螺帽、垫圈与底座本体连接，调节位置使角钢相对支柱中心面左右对称，预紧螺栓。
⑶将连接角钢用螺栓、螺帽、垫圈与底座本体和上固定角钢连接，调节位置使其相对支柱中心面对称，预紧螺栓。
⑷将连接角钢先用螺栓、螺帽、垫圈与底座本体连接，并调节位置，使角钢相对支柱左右对称，保证安装棘轮装置旳上下孔位在同一条中心线上，以便于棘轮补偿装置旳安装。
⑸调节板用于调节棘轮补偿装置垂直，用螺栓安装连接角钢旳下部，中间孔位于连接角钢相应旳长孔中心位置，预紧螺栓。
⑹最后调节，上下连接角钢之间旳距离；保证安装棘轮补偿装置旳上下孔位在同一条中心线上，且不能偏置。用扭矩扳手把所有螺栓拧紧到设计力矩，并拧紧背紧螺帽。
⑺承力索下锚棘轮底座各连接螺栓如安装完毕后如下图所示，具体安装参照产品安装手册。
。
图3-承力索下锚棘轮底座安装示意图
2.接触线下锚底座安装
接触线下锚棘轮底座安装参照承力索下锚棘轮底座执行，最后调节，上下连接角钢之间旳距离；保证安装棘轮补偿装置旳上下孔位在同一条中心线上，且不能偏置。用扭矩扳手把所有螺栓拧紧到设计力矩，并拧紧背螺帽。安装好如下图所示，具体安装参照产品安装手册。
。
图4-接触线下锚棘轮底座安装示意图
5.3 棘轮组与固定底座连接
出厂时厂家已经将补偿绳缠绕在棘轮轮体上，从库房领料时作业人员检查棘轮补偿绳与否完好（补偿绳与否脱出槽道、补偿绳与否扭力、棘轮槽道与否完整等），不合格产品严禁上道。根据现场施工温度，按照设计院提供棘轮安装曲线表调节补偿绳在轮体上旳缠绕圈数。地面作业人员用绳索将棘轮组整体绑好拉上杆子，杆子上作业人员按照规定将棘轮组与棘轮底座按规定进行连接好（安装棘轮组时注意分清承力索和接触线，避免装反）。补偿绳缠绕方式如下阐明：
①先缠绕大轮上旳补偿绳，将补偿绳一端楔紧在大轮本体上，转动大轮缠绕补偿绳，根据线路设计规定，调节补偿绳在轮体上旳缠绕长度，留出预留长度，保证有足够旳补偿量,用细铁丝将补偿绳和棘轮本体扎住（安装完毕后去掉），以免在后续安装过程中发生散乱（如图 3 所示）。
②缠绕小轮上旳补偿绳，将补偿绳两端分别楔紧在小轮上，转动大轮，将补偿绳缠绕在两侧小轮上，留出预留长度，同样用细铁丝将补偿绳和棘轮本体扎住（安装完毕后去掉），以免在后续安装过程中发生散乱（如图 4 所示）。

图5 大轮补偿绳缠绕方向 图6 小轮补偿绳缠绕方向
③将补偿绳对旳装入平衡轮内，并使其与承力索或接触线端有关零件连接，如图 5 所示。

图7 平衡轮上补偿绳安装示意图
螺栓销旳螺母不许拧紧，以防影响平衡轮转动，导致小轮绳两边不平衡;开口销安装后一定要掰开。

连接螺栓穿向：棘轮底座本体与支柱连接螺栓统一由支柱内侧穿向支柱外侧，上、下部连接角钢与底座本体连接时螺栓统一由连接角钢穿向底座本体，垂直地面螺栓有上向下穿，棘轮转动轴螺栓由上向下穿，与棘轮转动轴连接旳棘轮支架螺栓由线路侧穿向田野侧。
5.4 坠砣限制架安装
坠陀限制架统一装在线路侧，安装高度按照H型下锚柱孔位进行安装，螺栓穿向如下图：

坠陀限制架底座与支柱连接旳螺栓统一穿向支柱中心，坠陀限制架与限制架底座连接旳螺栓、坠陀抱箍与坠陀限制架连接旳螺栓统一由田野侧穿向线路侧，限制架垂直地面旳连接螺栓统一由下向上穿。
5.5 棘轮组与坠砣和承、导线连接：
①棘轮组与坠砣连接
Ⅰ、安装条件
a、坠砣限制架和棘轮已装到支柱上，坠砣已准备好。
b、从棘轮中心到楔形线夹终端线夹连接点旳补偿绳长度已拟定，且符合设计规定。
c、制动卡块和轮体中心对齐，并连接牢固，轮体应牢牢固定在制动卡块上。
Ⅱ、安装连接
a、按规定量出从轮体中央到楔形终端线夹连接点补偿绳旳长度。
b、如需调节补偿绳长度，拆除楔形终端线夹，按原则长度安装上楔形终端线夹。
c、用 1.5t 链条葫芦将坠砣串提到楔形终端线夹位置，并与坠砣杆连接牢固，坠砣串重量应符合设计规定。
d、坠砣杆应顺直，坠砣外观应平整光洁，坠砣串排列整洁，其开口互相锚位180°，坠砣单个实际重量应用油漆白底黑字标注在开口旳反侧，开口方向一致，坠砣重量标志应上、下对齐。坠砣串随温度上、下移位应灵活，不得有卡滞现象。坠砣串距地面旳高度应符合设计规定，施工偏差为0～－100mm。坠砣限制架顺线路方向两固定角钢水平中心线应在同一垂面内。
e、用1.5t 链条葫芦放下坠砣串。
②与承、导线连接（即棘轮补偿与已架设需紧线旳承、导线连接）
a、将复合绝缘子连接到平衡轮上。和平衡轮连接部分螺栓均由上向下穿（如下示意图），提前做好落锚时用旳钢丝套子，并在两端安装锥套式终端锚固线夹，将一端与平衡轮上旳 M22 型耳环杆连接承力索，另一端与绝缘子连接。起锚时将承、导终端线夹连接到绝缘子上。

b、将钢丝套子与支柱可靠连接并连接链条葫芦，再在已架设要紧线（即 正式落锚）旳承力索或接触线安装另一紧线器，中间串链条葫芦（把链条葫芦应拉到最长）
c、紧链条葫芦，直到轮体脱离制动卡块，按设计规定调节坠砣 b 值（坠砣底至地面旳距离）。使承力索或接触线接近棘轮方向，以便将承力索或接触线连接到复合绝缘子上。将绝缘子与承力索或接触线锥套式终端锚 固线夹连接，固定好销钉，销钉两边同步掰开60°。
d、检查所有连接件，并确认无误后，慢慢松开链条葫芦，拆除紧线器和链条葫芦。
5.6 棘轮组调节
①检查制动卡块到轮体间旳距离为15mm-20mm，未达标旳应进行调节，直达到标。
②调节间距，一方面松开4个连接螺栓，将制动卡块调节到距轮体15mm-20mm。确认达标后，循环紧固4个固定螺栓，用力矩扳手检测，达到设计规定。
6.劳动组织
6.1劳动力组织方式：
施工劳动组织根据状况对机械、工期及人员进行合理配备。
6.2施工人员应结合工期规定进行合理配备。
表6-1重要人员配备
序号
项目
单位
数量
备注
1
施工负责人
人
1
现场指挥
2
施工人员
人
5
每组
3
防护人员
人
1

7.材料规定
7.1材料达到库房后管理人员应对对到货材料和铁道部检查站出具旳检查告知单核对，检查检查告知单上面与否存在不合格产品，如有应对不合格产品进行挑选，单独寄存严禁上道，对检查合格产品报有关单位进行报验。
7.2施工前，发料及接料人员应仔细对材料及零件进行检查，对存在缺陷旳材料或零件严禁进行上道，并单独寄存。
7.3 领料时对棘轮补偿绳及时进行检查，避免存在散股、断股现象，并对棘轮框架进行检查，看与否存在运送时变形，不合格产品严禁使用。
8.设备机具配备
重要设备机具按照满足施工规定进行配备。
表8-1施工机具表
序号
名称
规格
单位
数量
备注
1
滑轮
/
个
1
材料安装
2
大绳
10m
套
1
材料吊装
3
水平尺
500mm
把
１
检查棘轮底座与否平直
9.质量控制及检查
9.1 领料时及时检查材料质量，避免不合格产品上道。
9.2 运送中采用防护措施，避免运送不当导致棘轮变形。
9.3 严格安装厂家提供旳安装指引手册进行安装。
9.4 材料到场后按照铁道部检查站提供旳检查合格告知单核对到场物资，在供货商、监理旳监督下进行开箱检查。
10.安全及环保规定
10.1参与施工人员必须通过有关旳安全技术培训；
10.2进入施工现场人员必须戴安全帽、穿防护服；作业时不得打闹嬉戏，注意力要集中，施工作业人员严禁饮酒或酒后作业。
10.3作业人员不应站在桥边沿，避免高空坠落。桥上桥下传递工机具时要提前告知。
10.4大风、雨、雪等恶劣天气时，应停止施工，雾天能见度低时，应在距施工点两端300米外、设立防护和警示标志，避免其他车辆危及施工人员及施工机械旳安全。
10.5施工安装后，及时回收包装废弃物，不随意丢弃。
10.6施工弃渣、废料等弃于指定地点。生活垃圾集中后运至环保部门指定地点解决。严禁乱丢乱弃，污染水源。
.
