110KV变电站挡土墙及护坡.doc

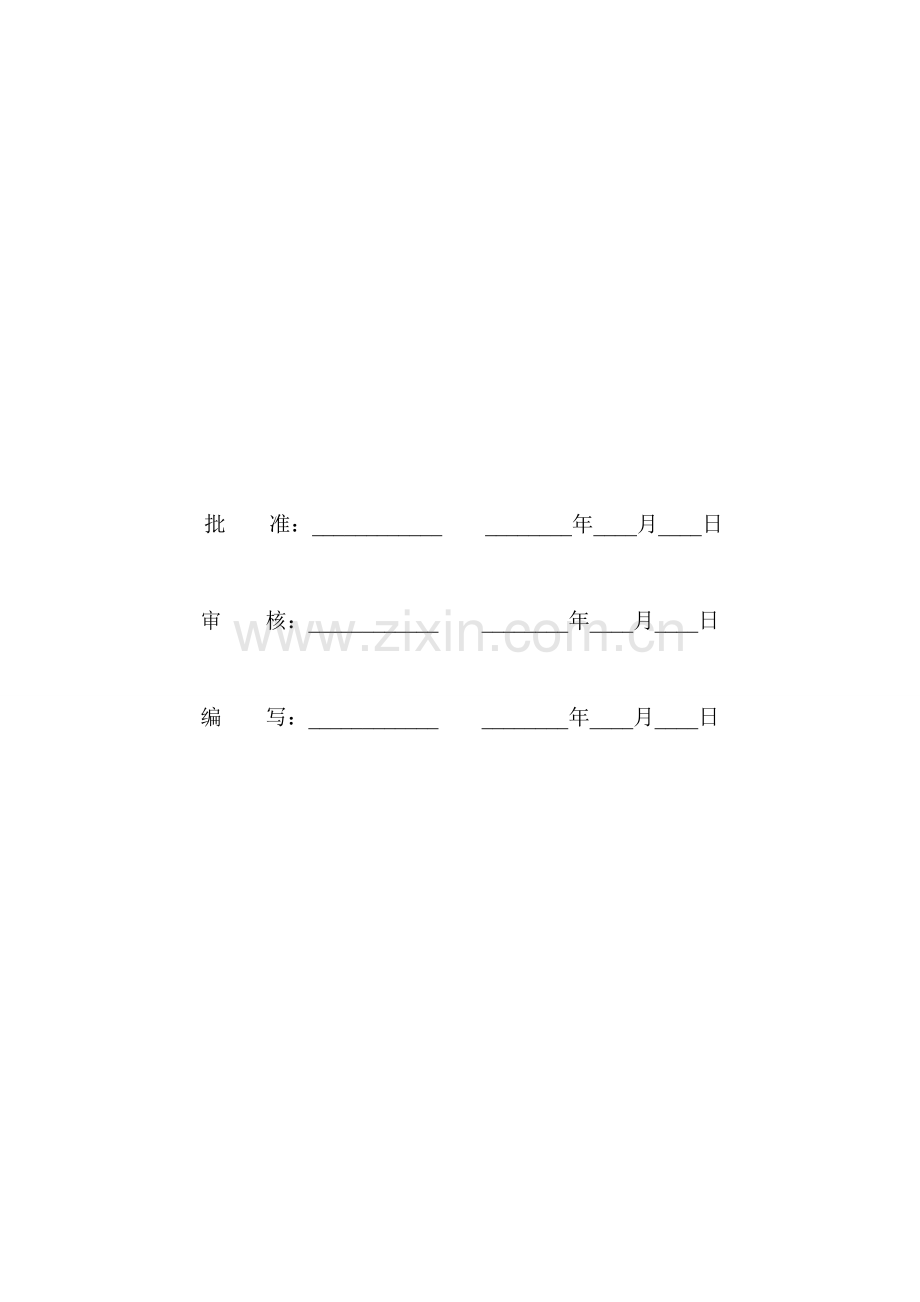

110V工业变电站护坡挡土墙施工方案 k工业变电站项目部20年月日 批 准：_ _年_月_日审 核：_ _年_月_日编 写：_ _年_月_日110kV变电站挡土墙及护坡1、工程概况挡土墙及护坡 本工程东南北三面挡土墙墙长总计约137m，墙体采用MU40片石砂浆勾缝，墙体厚度0.7M1.2M，墙体坡度1：0.35，每隔1015M设一道沉降缝，缝宽2cm，内用沥青麻纱塞填。护面墙顶部高出地面至少10cm挡土墙上部围栏，围栏采用成品栏杆，立柱及竖栏采用全钢方形立柱，墙后用原土夯实。道两侧3M处采用挂网喷浆处理，锚杆采用22螺纹钢长度2500mm间距2500mm2500mm梅花型布置，墙体外部用6钢筋网片，钢筋网片用U型卡固定，外部喷射C25砼2、编制依据2.1电力建设施工质量验收及评定规程第一部分：土建工程（DL/T5210.12005）2.2 电力建设施工及验收技术规范建筑工程篇（建筑工程篇）（SDJ6987）2.3 建筑地基基础工程施工质量验收规范(GB502022002)2.4 建筑地基处理技术规范(JG792002,J2202002)3、作业前的条件和准备3.1技术准备3.1.1组织施工技术人员和主要施工人员审核图纸，会同业主和监理单位进行图纸会审3.1.2 施工技术人员编制预算制定施工方案3.1.3 提出施工材料预算及委托加工订货3.1.4 进行验品评项目划分和业内资料准备3.1.5 做好开工前的技术交底和培训工作3.1.6 对施工区域进行规划设计，力求科学合理，并制定可行的文明工地管理办法3.2现场准备3.2.1做好测量定位工作3.2.2组织施工机具机械模板钢材棺材的进场和检查维修维护清点工作3.2.3组织材料进场及先期的加工配置工作3.2.4对施工平面进行合理的布置做好加工机具的安装3.2.5做好施工前的水电路接通铺设工作实行三通一平3.3材料和设备根据施工图提供材料计划统一报给供应部门由其统一采购机械设备按照施工工程量的需要配备适当的机械机械必须在材料进场前安装调试完成3.4安全器具施工必备安保用品如安全帽安全带3.5其它施工完成部分在安装作业前挂警示语牌各专业利用土建结构时办理利用品作业申请单，报项目部负责人审批4.施工方法及流程安排4.1开挖总体方案本工程护墙基础和围墙基础一起开挖护墙基础开挖深度0.00以下50cm，地基为1：5斜坡坡向护墙内侧4.2施工方法及要求4.2.1挡土墙及护坡施工挡土墙施工填方区基础必须进行强夯处理强夯方法与围墙强夯处理相同。如遇粘性土地基和基底潮湿土上应夯实的基槽中铺100厚碎石垫层块石挡土墙用M40片石砂浆勾缝每隔10M-15M设一道沉降缝，缝宽2cm缝内用沥青麻絮填塞，填塞深度为15cm,原地面以上30cm设置泄水孔，为100管，呈梅花形布置上下间距250cm,泄水孔铺设反滤布工布，工布尺寸3030mm4.2.2挡土墙上部围栏4.2.1 围栏基础为20高砼，每隔.5m设一预埋件,铁件规格12200200,厚度为1.5mm4.2.2 围栏采用成品栏杆,立柱规格为100mm100mm厚度为2mm,横栏规格为32mm32mm,厚度为1.5mm,护网为2020mm,立柱和栅栏采用热固性聚酯粉末静电涂装,防腐年限不小于10年,立柱基础为C30砼4.3.3 护坡位置在道路两侧道路两侧挡土墙上部2m处采用护坡处理,护坡采用挂网喷浆,挂网喷浆工艺流程:施工准备清理浮土布设空位钻孔清空注浆锚杆入孔卡锚杆头湿喷法喷射C25砼，锚杆垫块采用3mm厚钢板加工而成，尺寸为15mm15mm钢筋网片，施工时U型卡入岩体不小于5cm5.施工质量与材料质量5.1 防止开挖扰动保证开挖的精度的控制 1.挖掘机开挖边坡时，要保持坡面平顺防止超挖和扰动，零星欠挖且机械作业不能达到要求的部位以及坡面松散遗留土，均用人工跟进清理 2.边坡开挖，除遗留土外， 应预留挖掘机斗齿没有扰动的保护层20cm，用人工进行跟进开挖。人工开挖的精度，按照规范规定进行控制.5.2 原材料方面的措施水泥砂钢筋进场前必须二次复检合格后方可使用，严禁使用过期不合格水泥5.3 测量放线为确保位置精确，测量作为先导工序贯穿各施工环节。本工程以确保工序施工精度为准则，凡为保证精度需要提供的基准线都及时给出，凡有关工序需要配合的检测都及时予以满足 施工中采用水准仪和钢盘尺结合控制水平标高，经纬仪控制中心线5.4施工过程中必须做到：三交底四不许五检查六清楚制度，以确保工程质量贯彻到每人。六、质量、安全、文明施工保证措施1、严格把好原材料质量关，经试验不合格者，严禁使用。2、现场检查要严格把关，切实做好质量自检和交接检工作，坚决做到上道工序不合格不移交下道工序施工。3、技术交底全面 、详细，并要有针对性。4、轴线位置及标高必须由测量人员用仪器投设，施工队不得随意翻测。5、专业工种必须经过培训且取得合格证者才能上岗操作。6、坚持安全交底工作，安全交底要指出安全隐患 ，并要采取得力预防措施。7、做好安全用电工作，电线线路按规定架设，采用三相五线制，每台机械加装触电保护器。8、停用的设备必须拉闸断电，锁好开关箱。9、负责保护所用设备的负荷线，保护零线接开关箱，发现问题及时报告解决。10、搬迁或移动设备，必须经电工切断电源并妥善处理后进行。11、大风、雨过后，安检人员应组织机电班对电气系统全面检查。12、施工场地平整、洁净，道路畅通，操作面处施工完后，必须整洁，切实做到工完料净场地清。13、每天施工前，召开班前交底会，由班组长布置当天的施工内容、操作要求和应注意的问题，严格执行操作规程。14、施工现场应设警示牌。15、施工现场不准任意拉线接电，用电设施的安装和使用必须符合安装规范和安全操作规程的要求。16、施工现场工人必须严格佩戴安全帽，高处作业人员需佩戴安全带。
