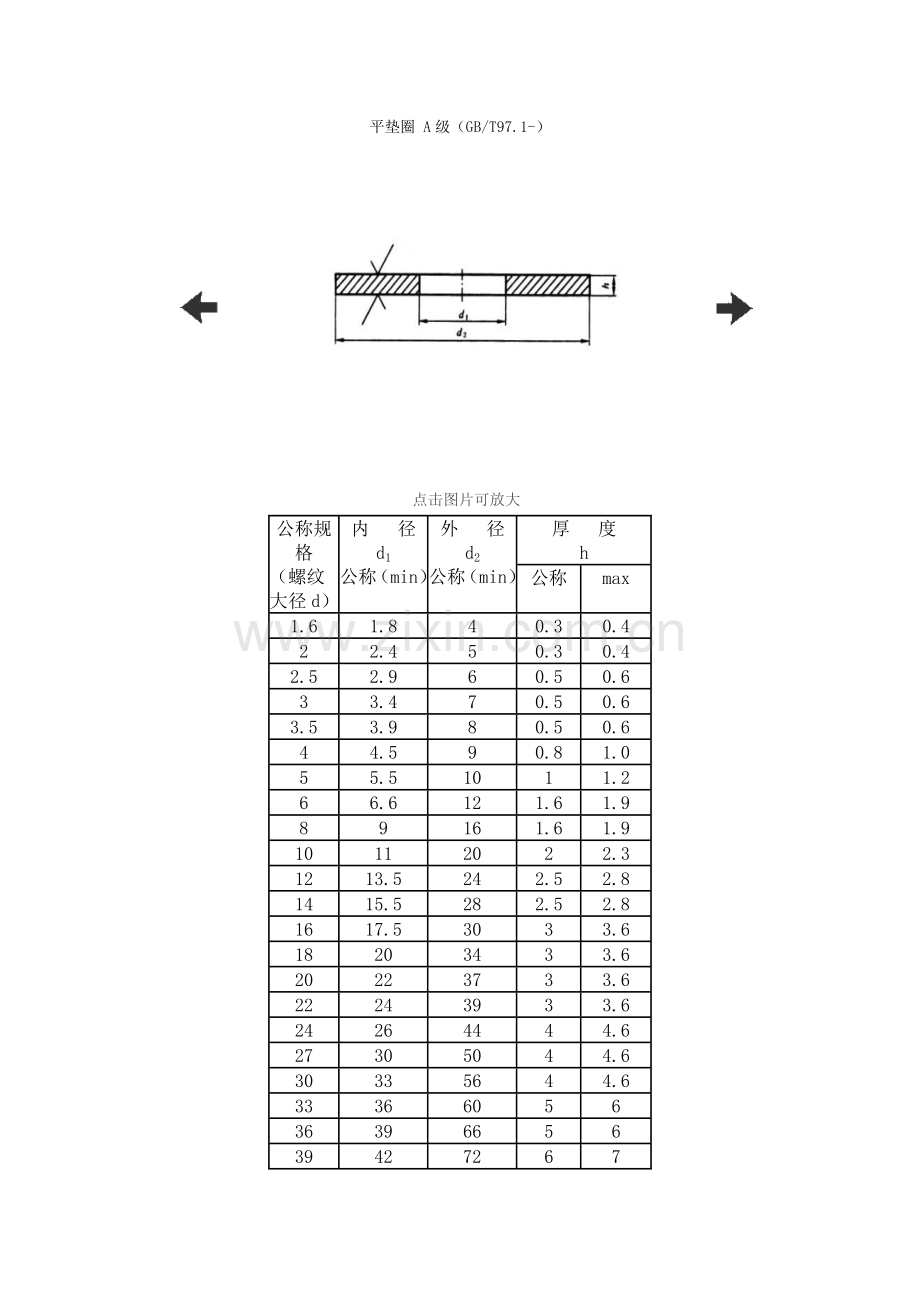

平垫圈 A级（GB/T97.1-）

点击图片可放大

公称规格
（螺纹大径d）
内  径　
d1
公称（min）
外  径　
d2
公称（min）
厚  度
h
公称
max
1.6
1.8
4
0.3
0.4
2
2.4
5
0.3
0.4
2.5
2.9
6
0.5
0.6
3
3.4
7
0.5
0.6
3.5
3.9
8
0.5
0.6
4
4.5
9
0.8
1.0
5
5.5
10
1
1.2
6
6.6
12
1.6
1.9
8
9
16
1.6
1.9
10
11
20
2
2.3
12
13.5
24
2.5
2.8
14
15.5
28
2.5
2.8
16
17.5
30
3
3.6
18
20
34
3
3.6
20
22
37
3
3.6
22
24
39
3
3.6
24
26
44
4
4.6
27
30
50
4
4.6
30
33
56
4
4.6
33
36
60
5
6
36
39
66
5
6
39
42
72
6
7
42
45
78
8
9.2
45
48
85
8
9.2
48
52
92
8
9.2
52
56
98
8
9.2
56
62
105
10
11.2
60
66
110
10
11.2
64
70
115
10
11.2
