PKPM梁柱施工图介绍.pptx

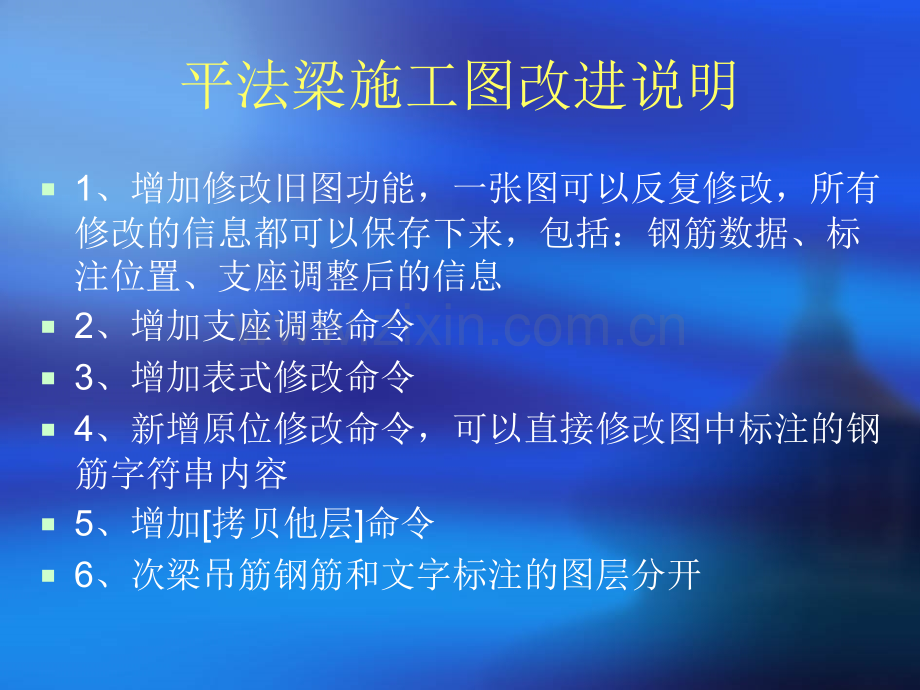

平法梁施工图改进说明1、增加修改旧图功能，一张图可以反复修改，所有修改的信息都可以保存下来，包括：钢筋数据、标注位置、支座调整后的信息2、增加支座调整命令3、增加表式修改命令4、新增原位修改命令，可以直接修改图中标注的钢筋字符串内容5、增加拷贝他层命令6、次梁吊筋钢筋和文字标注的图层分开梁平法新菜单可以直接选择以前的旧图进可以直接选择以前的旧图进行修改行修改直接选择新楼层绘直接选择新楼层绘制新图制新图梁选筋新增控制参数增加参数选项：是否考虑梁贯通中柱纵筋直径不大于柱截面尺寸的1/20。参见规范GB50011-2001 6.3.4.2：一、二级框架梁内贯通中柱的每根纵向钢筋直径，对矩形截面柱，不宜大于柱在该方向截面尺寸的1/20；对圆截面柱，不宜大于纵向钢筋所在位置柱截面弦长的1/20。绘制新图绘制新图后，程序自动生成的图形经常有“打架”现象，用户修改标注位置编辑旧图经过移动标注后，打开旧图后，修改有效，“打架”现象处理支座调整支座调整前该梁的集中标注为：支座调整前该梁的集中标注为：KL-34(1A)支座调整后该梁的集中标注为：支座调整后该梁的集中标注为：KL-34(2)梁钢筋表式修改拷贝他层拷贝他层-选择拷贝内容选择要拷贝他层的参考图后，选择要拷贝的内容所在的图层拷贝他层-复制后的结果可以将以前已经编辑好的旧图上的内容复制到当前图面上，例如：轴线层次梁附加箍筋关闭次梁附加箍筋的标注通过通过图层编辑图层编辑命令，将附加箍筋的标注信息关闭命令，将附加箍筋的标注信息关闭梁腰筋问题梁腰筋问题hw=450mm，hw：有效高度：有效高度-翼缘厚度（砼翼缘厚度（砼10.2.16）hw：H-保护层厚保护层厚-DIA/2-翼缘厚度翼缘厚度间距不大于间距不大于200mm每侧每侧AS_YAO=0.1%As(b*hw)程序配筋计算中，计算配筋叠加到梁的上、下纵筋，程序配筋计算中，计算配筋叠加到梁的上、下纵筋，(AS_TOR-2*AS_YAO)/2计算结果中计算结果中AS_TOR有值，则为抗扭纵向筋，否则构造腰筋有值，则为抗扭纵向筋，否则构造腰筋两者的锚固（搭接）长度不一样两者的锚固（搭接）长度不一样（a）15d（b）la或或lae（锚固）（锚固）Ll或或Lle（搭接）（搭接）底框梁底框梁 抗震腰筋抗震腰筋腰筋最小直径腰筋最小直径14，均为抗扭纵筋，均为抗扭纵筋箍筋全长加密箍筋全长加密主、腰筋均按受拉钢筋锚固在柱内主、腰筋均按受拉钢筋锚固在柱内裂缝宽度及支座宽度根据裂缝宽度自动调整钢筋根据裂缝宽度自动调整钢筋，用户设置允许，用户设置允许裂缝宽度裂缝宽度Sw，选筋计算时超过，选筋计算时超过Sw，加大钢，加大钢筋面积继续选择，直到满足要求。筋面积继续选择，直到满足要求。考虑支座宽度对裂缝宽度的影响，进而影考虑支座宽度对裂缝宽度的影响，进而影响梁上部钢筋响梁上部钢筋原理：原理：PK用户手册用户手册P5 技术条件技术条件P117M支支=Mmax MIN（0.3*Mmax，1/3*B*V）程序中，左侧支座取第程序中，左侧支座取第1截面截面 和和 第第2截面截面 在在B/2*2/3处的插值处的插值如果如果PK计算时已经考虑了支座宽度的影响（梁支计算时已经考虑了支座宽度的影响（梁支座负弯矩调整系数座负弯矩调整系数U1 前面加负号），不应再考前面加负号），不应再考虑此影响；虑此影响；TAT、SATWE中没有此参数，可以考中没有此参数，可以考虑虑 次梁的输入问题次梁的输入问题（a）对楼板房间的影响）对楼板房间的影响（b）对主梁的影响）对主梁的影响（C）对次梁本身的影响）对次梁本身的影响井字梁问题井字梁问题用什么程序计算（用什么程序计算（SATWE或或TAT），不能用），不能用PK计算计算两种计算方法的计算结果不具有可比性两种计算方法的计算结果不具有可比性柱施工图改进说明1、平法施工图修改异型柱的表式方法，更加直观和便于修改2、增加用户修改钢筋库的功能 3、增加立面改筋修改钢筋的方法4、井字箍可以修改钢筋肢数 柱子选筋参数增加用户自定义钢筋库参数选项立面改筋增加立面改筋修改钢筋的方法，数据修改后，能够自动进行柱子数据的重新归并 立面改筋井字箍可以修改箍筋肢数柱子绘图参数设定绘图采用的方式：截面注写1、截面注写2、列表注写修改柱剖面详图的比例，可以部分调整剖面详图打架的问题异型柱新的表示方法柱平法-列表注写方式柱平法-截面注写方式柱CELL表修改方式柱CELL表表示的柱表施工图该表格可以直接打印
