专题49　电场中的图像问题

1．(多选)一电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v­t图象如图所示．则A、B两点所在区域的电场线分布情况可能是图乙中的(　　)

2．在真空中某区域有一电场，其中一条电场线如图甲所示，O、A、B为电场线上间距相等的三个点，这一条电场线上各点的电势φ分布如图乙所示，下列说法正确的是(　　)

A．O点的电势小于A点的电势
B．O点的电场强度小于A点的电场强度
C．将正电荷沿该直线从A移到B的过程中，电场力做负功
D．O、A两点间的电势差大于A、B两点间的电势差

3．[2022·八省八校联考](多选)静电场的方向平行于x轴，沿x轴上各点的场强与位置的关系如图所示．一质子仅受电场力，由O点静止释放，沿x轴正向运动，已知Oa＝ab＝bc＝L，φb＝0，则下列说法中正确的是(　　)
A．O点的电势为E0L
B．质子在O点和d点的电势能相等
C．质子在a、b、c三点的动能之比为1∶2∶3
D．质子从O到b点先做匀加速直线运动后做匀减速直线运动

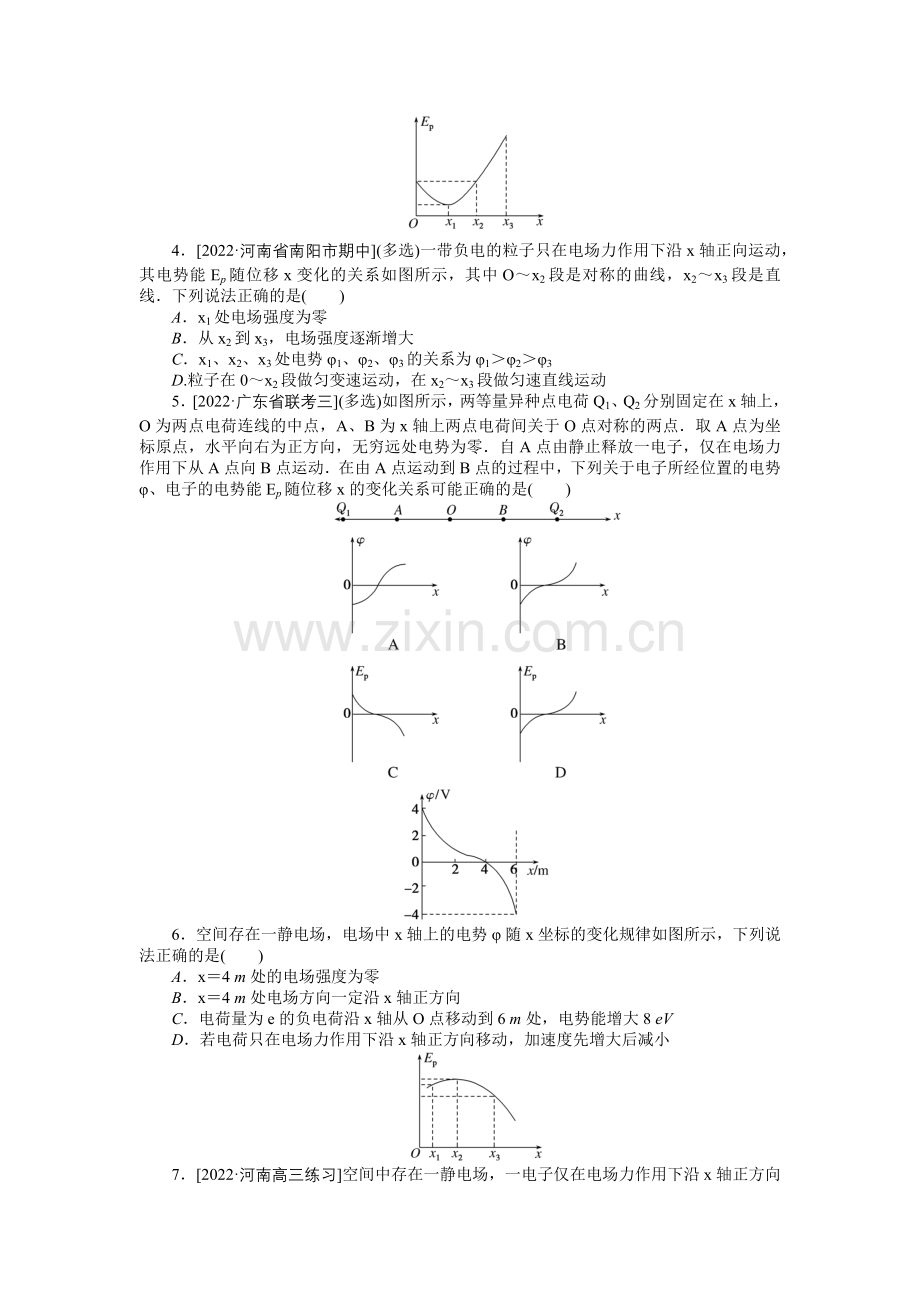

4．[2022·河南省南阳市期中](多选)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，其中O～x2段是对称的曲线，x2～x3段是直线．下列说法正确的是(　　)
A．x1处电场强度为零
B．从x2到x3，电场强度逐渐增大
C．x1、x2、x3处电势φ1、φ2、φ3的关系为φ1＞φ2＞φ3
D.粒子在0～x2段做匀变速运动，在x2～x3段做匀速直线运动
5．[2022·广东省联考三](多选)如图所示，两等量异种点电荷Q1、Q2分别固定在x轴上，O为两点电荷连线的中点，A、B为x轴上两点电荷间关于O点对称的两点．取A点为坐标原点，水平向右为正方向，无穷远处电势为零．自A点由静止释放一电子，仅在电场力作用下从A点向B点运动．在由A点运动到B点的过程中，下列关于电子所经位置的电势φ、电子的电势能Ep随位移x的变化关系可能正确的是(　　)

6．空间存在一静电场，电场中x轴上的电势φ随x坐标的变化规律如图所示，下列说法正确的是(　　)
A．x＝4 m处的电场强度为零
B．x＝4 m处电场方向一定沿x轴正方向
C．电荷量为e的负电荷沿x轴从O点移动到6 m处，电势能增大8 eV
D．若电荷只在电场力作用下沿x轴正方向移动，加速度先增大后减小

7．[2022·河南高三练习]空间中存在一静电场，一电子仅在电场力作用下沿x轴正方向运动，其电势能Ep随位置x的变化关系如图所示，则电子从x1向x3运动的过程中，下列说法正确的是(　　)
A．在x1处电子速度最大
B．在x2处电子加速度最大
C．在x3处电场强度最大
D．在x2处电势最高
