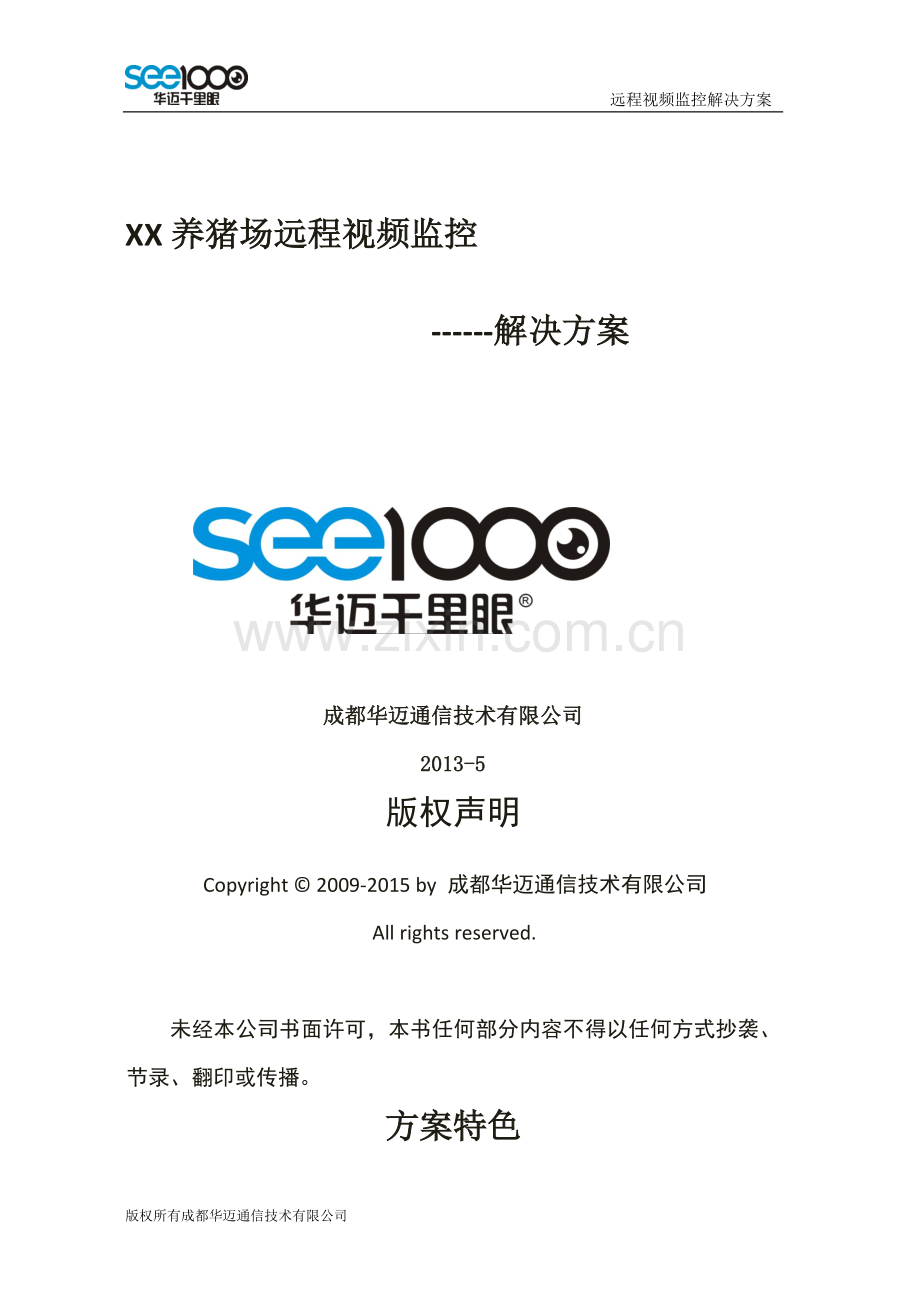

远程视频监控解决方案

XX养猪场远程视频监控

------解决方案

成都华迈通信技术有限公司
2013-5
版权声明

Copyright © 2009-2015 by 成都华迈通信技术有限公司
All rights reserved.

未经本公司书面许可，本书任何部分内容不得以任何方式抄袭、节录、翻印或传播。

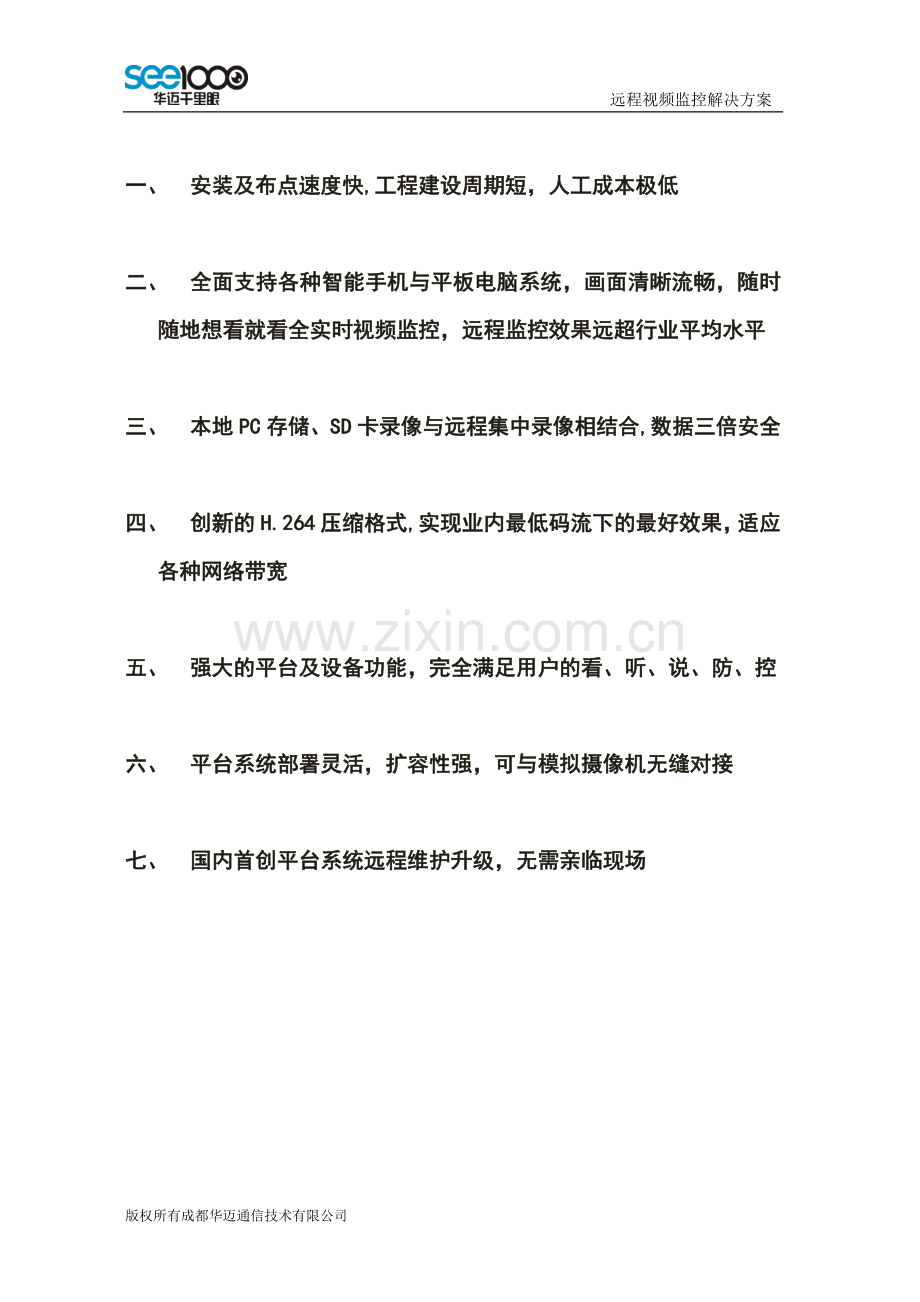

方案特色

一、 安装及布点速度快,工程建设周期短，人工成本极低

二、 全面支持各种智能手机与平板电脑系统，画面清晰流畅，随时随地想看就看全实时视频监控，远程监控效果远超行业平均水平

三、 本地PC存储、SD卡录像与远程集中录像相结合,数据三倍安全

四、 创新的H.264压缩格式,实现业内最低码流下的最好效果，适应 各种网络带宽

五、 强大的平台及设备功能，完全满足用户的看、听、说、防、控

六、 平台系统部署灵活，扩容性强，可与模拟摄像机无缝对接

七、 国内首创平台系统远程维护升级，无需亲临现场

目 录
第一章、 概述 5
1. 项目背景 5
2. 建设目标 5
3. 建设原则 5
第二章、 系统优势 7
1．网络化监控功能 7
2．数字化存储功能 7
3．远程图像实时调度 7
4．编组分组功能 7
5．现场语音控制传输 7
6．权限分级、集中管理控制 8
7．采取先进的技术，且符合国际潮流 8
8．网络化、数字化、低成本 8
9．高清晰图像 9
10．无延时的远程视频 9
11．即插即用 9
12．强大的后台功能设计 9
13．视频平台扩容及产品的维护 9
第三章 系统设计 10
1. 系统结构图： 10
2. 采集终端介绍 10
3. 中心处理端介绍 12
4. 应用终端介绍 14
第四章、 系统部署 16
1. 系统组网拓扑图： 16
2. 前端监控点位安装 16
3. 集中存储 17
4. 系统管理 18
5. 网络要求 18
第五章、 设备选型 19
第六章、 配置清单 24
第七章、 培训及服务 25
1.1 用户培训 25
1.2 服务方案 25
1.3 紧急异常情况的及时处理 26

第一章、 概述
1. 项目背景
猪场有其本身的特点，猪密集、流动量大、差异性很大，还有网络 等其他许多配套设施，需要保护的对象多种多样，情况千变万化，非常复杂。因此，猪场的安全防范 是我们技防工作领域的一项综合治理工程，这项工作影响重大，具有深远的意。
成都华迈通信技术有限公司，专注于网络视频监控，提供可选择的系统整合方案、设备以及应用软件。为你提供低成本、最优化的系统解决方案。
2. 建设目标
对XX养猪场进行集中监控，分别对XX养猪场围墙、门口、猪舍、员工工作场地等进行实时监控，将发生的所有情况进行纪录，为猪场内部提供安全保障。同时，在意外事件发生时，可以有效的保存现场情况的纪录。
1) 养猪场大都建立在远离市区的地方，老板要随时了解猪场的情况十分不方便，并且养猪场一般都采取封闭式管理，不方便人员随时进入。
2) 可根据需要可以邀请专家通过远程视频监控系统对养猪厂提供远程指导和诊疗。
3) 有利于客户远程观察了解猪场养殖情况从而增加销售机会节省销售成本。
4) 猪是好静动物，场内管理和饲养人员利用视频监控对猪场进行巡视可减少人员亲自巡栏给猪带来的打扰。
5) 员工监控，提高饲养员的工作效率，监督其饲养工作责任心。
6) 防盗监控，夜间如有外来人员进入养殖场进行蓄意破坏、盗窃牲畜实施全面动态录像并存储在电脑硬盘中，供您随时调阅。
7) 管理人员可通过调看视频监控录像来总结相关经验。
3. 建设原则
为了满足系统的要求，达到对监控点进行全方位的监控以及对安防信息的及时反应，对相关设备进行集中监控、集中维护和集中管理。网络视频监控系统设计遵循以下原则：
（1）标准化；
系统软件、硬件均采用标准化设计，提供开放的接口。
（2）先进性；
系统在国内率先采用平台式管理方式为核心的视频监控系统，采用专用视频压缩芯片，图像清晰，图像采用自主优化的H.264图像压缩方式，视频压缩效率高。标准分辨率640×480像素，最高达1280×720像素，并可自定义。带有音频接口，支持音视频同时传输监控。
（3）可靠性；
采用实时操作系统和专用的硬件结构，保证系统整体的稳定，尤其适合在无人、少人维护的环境中运行。
（4）经济性；
系统应用平台式管理模式，可以根据需求选择使用华迈平台、自建平台、虚拟平台等多种方式，大大减少在系统平台方面的投入，具有极高的性价比。使用华迈系统还可以在网络费用上极大的节约成本，一条2M ADSL带宽的网络就可以安装1-5太普通摄像机，或者安装1台百万高清摄像机。
（5）扩展性；
系统采用网络接入方式，在扩展性上面体现出极大的优势。当有网点新增时，可以直接在新增网点“复制”原有模式接入系统，并且增加的监控点位对后端平台不会存在影响。
（6）实用性；
系统支持用户的网络监控需求，可多用户多画面实时监控、远程控制、集中录像、可连接多种报警设备、报警可定时布防撤防等功能，完全满足用户的监控要求。
系统不仅仅是在监控室里面使用，更可以在网络上的电脑、手机上面使用观看。基于网络化平台管理，解决了使用者的地域限制，给领导查看工作带来了极大的便利。
（7）灵活性；
系统组网灵活，适合在局域网、广域网和无线网络中使用；多个视频监控系统可以作为子系统组成更大的视频监控系统。
第二章、 系统优势
1．网络化监控功能
在监控采集点使用即华迈网络监控产品、管理者可在网内任何一台电脑任何时间和地点输入用户名和密码即可观看权限范围内的实时视频图像。也可随时调用监控采集点的录像存储文件。
2．数字化存储功能
根据预先设定的存储时间和方式，监控采集点可以自动完成不间断的滚动式文件存储，也可在设定的指定时间内完成存储动作。方便进行历史信息查询，为相关事件（事实）提供确切证据。
3．远程图像实时调度
远程监控台可通过单画面、四画面或多画面功能总揽全局，实时控制监控采集点的开启、信息的存储、查询和调用。
4．编组分组功能
远程监控台可通过编组分组功能总揽全局，对各个监控点进行灵活的拖动分组编组，方便管理者集中查看和管理。
5．现场语音控制传输
现场环境声音实时监听，点对点远程对讲通话。（需外购音频采集及播放设备）
6．权限分级、集中管理控制
集中管理控制所有监控点设备，向不同的管理者提供不同的监控级别和权限。
系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控，使用者可依据职务分配不同的掌握权限。依据权限的不同，使用者可在服务网站或客户端上行使不同管理权限。
可将各个监控采集点采集的图像文件记录到指定的计算机或服务器上，可以设置不同权限（三级管理级别）账号，例如只允许基层管理人员对自身权限范围内的监控点进行管理，无权查看其他监控点的图像文件信息。
系统支持多个用户同时访问一个视频监控点，或一个用户同时访问多个视频监控点，各点之间相互独立，互不干扰；
7．采取先进的技术，且符合国际潮流
华迈网络视频服务器采纳先进的嵌入式操作系统，设备体积小，视频处置速度快，稳固性高，合适在无人值守的环境中使用。支持互联网或3G移动网络等方式进行联网，并提供.net穿透及路由穿透等独创功能。通过网络，可以远程对系统硬件设备进行软件升级和维护。平台里的硬件设备有主动恢复功能，前端出现电路或网络故障，当电路或网络故障恢复时，整套系统里的软硬件设备可自主启动并连接网络，无需人工干预。
采用创新的服务器管理及P2P视频流传输方式，用户操作使用简便，无任何使用障碍，做到了能上网就会使用，极大减轻了对基层管理人员的培训工作。
8．网络化、数字化、低成本
华迈视频平台系统采用的TCP/IP协定，终端设备内置HTTP服务器，提供RJ-45以太网接口，利用现成的计算机网络环境即能架设在局域网、广域网、INTERNET和无线网络之上，无需另行铺设视频线缆，节俭了铺设长距离线缆的成本。由华迈网络监控设备构架的安防解决方案里不需要增加专业的监控显示设备，使用普通计算机进行监控录像即可。将监控设备和计算机合二为一，降低设备采购成本。需要浏览视频图像时，无论是使用手机网络还是固话宽带网络，均能自由访问并管理远程监控点。
9．高清晰图像
华迈网络监控设备采取H.264图像编码压缩技术，图像清晰度高，即使是在低带宽情况下依然可实现高质量视频图像传输。
10．无延时的远程视频
视频传输延迟极低，正常网络环境下视频传输延迟仅1秒左右。
11．即插即用
华迈网络监控设备一台单机即是一套完整的远程视频解决方案，具备传统监控实现远程视频的所有部件和功能。华迈通信自行开发全部的软硬件系统，将用户的使用难度降到最低，人人均可使用。只需插上网线、接通电源即可通过网站或客户端查看远程视频图像。
12．强大的后台功能设计
平台具备远程联网监控的所有功能，包括远程图像实时监看、远程调看录像资料、远程遥控云台镜头、远程报警接收，还可通过网络对各网点摄像机的基本参数进行设置；提供录像、手动录像和报警录像三种录像模式，具备异地分布式录像存储功能，录像帧速可调节。
13．视频平台扩容及产品的维护
通过使用华迈网络监控设备和华迈专用视频管理软件，极大地简化了监控系统中可能涉及的设备种类和数量，它完全代替了传统安防监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要紧密配合才能使目标功能实现的设备。不仅大大降低了整个系统建设的成本，还大大减少了调试设备的施工周期。同时由于减少了设备的使用环节和种类，有效提高整套系统的稳定性和可靠性，极大的降低了后期维护设备的难度。
产品维护更加简单。软件问题成都华迈通信提供设备远程维护的技术支持，成都华迈通信的硬件产品严格执行国家电子产品保修标准。
第三章 系统设计
1. 系统结构图：

华迈千里眼远程视频监控系统从图上可以看出分为三块：
· 采集终端
· 中心处理端
· 应用终端
2. 采集终端介绍
本方案使用的IPC终端及视频服务器采用华迈通信技术有限公司独立研发具有完全自主知识产权的新一代创新远程网络视频监控产品。该产品为用户提供了一种组网便捷、使用便利的低成本基于互联网传输的远程视频管理方案。
Ø 网络远程监控
通过网络，登录平台，即可实现远程视频管理、展示等功能；同时支持客户端及手机查看。
Ø 图像分屏查看
支持多画面图像同屏显示及多画面切换。
Ø 红外夜视功能
支持红外夜视功能，枪机产品支持30m~50m，红外高速球可达到120m。
Ø 支持多用户、多设备浏览管理
一台摄像机支持多名用户同时在线浏览；一个帐户可绑定、管理多台摄像机。
Ø H.264压缩格式，视频流畅、清晰
采用H.264 Main Profile@level 3压缩算法，独立研发优化编码算法，低带宽也能传输流畅视频；最低带宽占用仅8K，最高分辨率达到720P；可根据网络实际带宽，动态调节画面质量。
Ø 移动视频监测及报警
支持关键区域的移动视频监测、关键区域遮挡报警，可支持外接报警设备。可直接发送图片或报警信息到指定的邮箱、手机。
Ø 远程云台控制，使用场景设置
远程控制云台，视角更广；多个场景选择，实用性更强。
Ø 双向语音交流传输
能同时传输音视频资料，可以大大方便远程管理。通过摄像机本身语音对讲功能，即可实现远程语音、监听。也可外接音频设备，增强语音、监听效果。
Ø 产品即插即用，使用便捷
插上网线，接通电源即可完成产品安装；只要有网络的地方就能监控，可以轻易传输到互联网的任意区域；不借助第三方软件，使用IE浏览器即可管理；
Ø 定时录制，图像抓拍、开机自录、断电续传
支持工作日定时录制及图片抓拍，支持SD卡及本地保存。
Ø 录像功能
提供计划录像、手动录像和报警录像三种录像模式，录像帧速可调节。具备异地分布式录像存储功能；
3. 中心处理端介绍
监管系统的核心，承担集中监管功能，对视频信息的获取和管理享有最高权限。因此考虑到总控制中心，实现全网监控视频接收、重要视频集中存储、监控设备统一管理以及权限统一分配。
从“统一规划、分级管理”的角度出发，采用华迈公司的多级管理IP监控解决方案，按其组织架构以及各级机构对监控业务的不同需求建设总控制中心、分控制中心、监管点的多级管理模式。
Ø 华迈千里眼平台介绍
（1）. 采取先进的技术，且符合国际潮流
该设备采纳先进的嵌入式操作系统，设备体积小，视频处置速度快，稳固性高，合适在无人值守的环境中使用。通过网络，可以远程对系统硬件和系统软件升级。该设备有主动恢复功能,，当前端产生掉电后，可主动启动，无需人工保护。
（2）. 网络化、数字化、低成本
系统采用TCP/IP协议，内置HTTP服务器，提供RJ-45以太网接口，能架构在局域网、广域网、INTERNET和无线网络之上，不需要铺设视频线缆，实现计算机网络和视频网络合二为一，节俭了铺设长距离线缆的成本。本方案不需要专门的监控设备，使用普通计算机进行监控录像，将监控设备和计算机合二为一，降低设备采购成本。可任意设置网关，完整支持跨网段、有路由器的远程视频监控环境。
（3）. 高清晰度图像
图像紧缩采取H.264图像编码尺度，图像清楚度高，在低带宽情况下可实现高质量视频图像传输。
（4）. 多权限功能
系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控，不同的用户可依据职务分配不同的掌握权限。依据权限的不同，使用者可在服务网站或客户端上行使不同功能。
（5）. 适用性与即插即看
网络摄像机具备了所有需要用来树立远程监控体系的构件。安装时只需要插上网线、接通电源即可通过网站或客户端查看远程视频图像。
（6）. 设备简略，便于施工
通过使用网络摄像机和监控系统软件，极大地简化了监控系统中可能涉及的设备种类和数量，它完整代替了模仿监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要配合使用能力实现的功能，不仅减少了调试设备的施工周期，同时较少设备的使用，有效提高整套系统的稳定性和可靠性，减少日后维护设备的难度。
（7）. 良好的可扩容性
当系统扩容时，在监控中心，管理人员只需要将增添的监控装备参加监控地点组别，这样就完成了全体的系统升级扩容工作。同时也可以应用此网络进行数据传输及与公司总部联网，并不需要再行搭建盘算机网络。
Ø 平台设计特点
（1）. 具备强大的网络接入功能，支持所有网络的安装接入，并提供路由穿透等独创功能。
（2）. 采用创新的服务器管理及P2P视频流传输方式，用户操作使用简便，无任何使用障碍，做到了能上网就会使用。
（3）. 提供灵活扩展的服务器转发远程视频查看模式，满足客户多路并发远程视频监控需求。
（4）. 视频传输延迟极低，正常网络环境下视频传输延迟仅1秒左右。
（5）. 系统支持多个用户同时访问一个视频监控点，或一个用户同时访问多个视频监控点，各点之间相互独立，互不干扰。
（6）. 具备远程联网监控的所有功能，包括远程图像实时监看、远程调看录像资料、远程遥控云台镜头、还可通过网络对各网点摄像机的基本参数进行设置。
（7）. 可对各网点的不同摄像机进行分组管理，支持4重目录树划分，并可根据客户需求增加多级目录树。
（8）. 提供计划录像、手动录像和报警录像三种录像模式，录像帧速可调节。具备异地分布式录像存储功能；
（9）. 可分配各子帐号的管控权限，通过多级权限划分机制使不同帐号享有不同操作权限，以区分管理层次，加强管理的安全性；
4. 应用终端介绍
监管端主要由PC客户端、WEB网页、手机客户端来完成。
客户端观看：管理部门可通过我公司提供的专用客户端软件通过专网/互联网同时查看所有网络摄像机实时图像，客户端具有多画面分屏查看功能，所有监控点图像一目了然，并可对热点区域进行全屏观看。

Web网页观看：该方式为最便捷的使用查看方式，用户可在任意电脑上登录运营平台,根据IPC设备是否需要授权访问许可，输入授权的用户名及密码选择要关注的监控地点即可立刻查看远程视频图像，根据权限分配还可进行截图、录像等操作。

手机客户端观看：
1）、支持使用Android操作系统的智能手机观看
2）、支持使用苹果IOS操作系统的智能手机观看
3）、支持使用Symbian操作系统的智能手机观看
4）、支持使用Windows Mobile操作系统的智能手机观看
5）、支持使用Windows CE操作系统的智能有手机观看；
第四章、 系统部署
1. 系统组网拓扑图：

2. 前端监控点位安装
前端摄像机安装十分简单，只要保证足够的高度和角度就可以确定点位。在室内监控推荐使用华迈网络球机，使用球机可以增加视角范围，远程进行云台的超控可以更好的实现监管。室外安装高速球或者枪机

1) 在养猪场的围墙上安装XX台高清枪对围墙内区域进行监控。
2) 在养猪场的门口安装球机1台对出入口进行监控。
3) 在养猪场的工作人员工作区域安装1台云台球机对猪场工作人员工作情况进行实时监控。
4) 在养猪场的每个猪舍安装2台室内球机对猪舍进行实时监控。
5) 在2棟楼层工作区域内安装室内球机或者半球机两台对室内员工工作情况实时监控。
6) 在2楼层的过道安装两台高清高速球对活动区域进行实时监控。
3. 集中存储
存储单元：
搭建集中存储服务器（NVS），把所有视频集中在监控中心进行存储，保证在出现事故之后有据可查。根据要求存储容量需达到30T容量，在本方案中采用NVS扩展磁盘柜的方式进行服务器的配置，将视频进行集中存储，标清每路视频平均150kbps的码流计算，高清每路视频平均500kbps的码流计算，存储一个月，需要的存储空间大小（未考虑备份）：
500/8 x44x30x24x3600S/1024/1024≈6800G
码流/8 ×摄像机路数 × 30天 × 24小时 × 3600秒/1024/1024 ≈存储所需空间
注：由于各环境不一样，每个摄像机的码流也可能不一样，所以在存储时硬盘可配至更高，以作备份。
4. 系统管理
Ø 对于用户的三级管理模式，我们为其提供了分级权限管理功能：系统管理员可以通过管理系统对管理人员进行权限分配，管理中心管理员可以查看所有监管点视频、云台、音频等权限；各二级管理点只能对其所辖区域设备进行管理。
Ø 远程管理方式：可通过电脑或手机进行视频查看和管理。由于平台采用账号管理方式，不需要记住繁琐的类似DDNS这类IP地址，只需通过管理员分配的账号，就可对其所辖校园所有设备进行视频查看和管理。几乎支持所有流行的智能手机系统（windows mobile,Symbian,Android,iOS）；但是，如果出现所有用户同时访问的繁忙情况，对网络和设备都存在极大的压力，为保证系统的稳定性和网络的通通畅，在系统中设立排队访问机制。
Ø 录像管理：可根据设备进行时间段内录像的查询和观看，同时支持多画面录像回放；
Ø 设备管理：实现对所有前端设备的管理，包括设备绑定、操作日志查询、设备状态等。
5. 网络要求
由于华迈千里眼采用优化的H.264压缩算法，对带宽占用较小，一条普通的2MB ADSL可以承受3-5台摄像机。因为每个诊所划分有多个帐号给管理部门使用，考虑到多个用户同时访问一路视频就需要多路视频码流的带宽，华迈千里眼摄像机使用优化算法，码流极低。中心监控室需要带宽为100路视频码流的大小，监控中心搭建10Mb带宽网络即可。
第五章、 设备选型
a) 网络红外枪机（标清、高清可选）

产品名称
高清720P有线红外网络半球摄像机
高清720P有线红外POE网络半球摄像机
标清VGA有线红外网络半球摄像机
标清VGA有线红外POE网络半球摄像机
型号
HM-8700HDN-IRC
HM-8700HDN-IRCP
HM-8700SDN-IRC
HM-8700SDN-IRCP
视频格式
720P
VGA
成像器件
1/4" CMOS
最低照度
3.3Lux@F1.8
3.8Lux@F1.8
日夜转换
自动电子彩转黑，带ICR
红外参数
IR-CUT,最远照射距离：6-8米；
信噪比
≥50db(AGC OFF)
电子快门
自动电子快门

光学镜头

接口
CS
镜头
固定光圈
焦距
标配3.6mm,选配4.2mm, 6mm,8mm,12mm,16mm
音频/对讲输入
1路RCA音频输入接口
音频输出
1路RCA音频输出接口
键盘接口
无
存储接口
支持SD2.0标准SDHC卡,最大容量32G
网络接口
局域网
用户密码权限认证
I/O输入输出
1路开关量输入/1路开关量输出
视频编码
H.264 Main Profile编码

图像分辨率

主码流
1280*720,1-25帧/秒；640*480,1-25帧/秒；320*240,1-25帧/秒；160*120,1-25帧/秒
640*480,1-25帧/秒；320*240,1-25帧/秒；160*120,1-25帧/秒
次码流
640*480，1-25帧/秒；320*240，1-25帧/秒；160*120,1-25帧/秒
视频压缩码率
16Kbps～4Mbps连续可调,支持CBR/VBR
字幕叠加
支持通道名、日期时间、码流信息叠加,叠加位置可调；
图像设置
饱和度，亮度，对比度通过客户端或者IE浏览器可调
音频
支持外接有源拾音器和音箱，实现双向语音对讲
音频编码
PCM,SPEEX
数据存储
视频、图片文件
存储机制
手动、自动(循环、定时、报警开关量、移动侦测)
报警数据传输
FTP、E-mail电子邮件、浏览器、管理软件
协议支持
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
ONVIF协议
支持

客户端浏览

PC电脑
支持IE6.0及以上(设备内嵌Web Server),支持50用户并发访问(MAX)
智能手机
支持Android、Windows Mobile、Symbian、iPhone平台
工作温度
-10℃ - +55℃
工作湿度
0% - 90%
供电
电源适配器DC12V/1.5A
电源适配器DC12V/1.5A，POE
电源适配器DC12V/1.5A
电源适配器DC12V/1.5A，POE
设备功率
15W(MAX)

b) 标清VGA室外增强型红外防水枪形机

产品名称
HM-8804SDN-IRC
连接类型
有线
传感器
CMOS
视频规格
720P(1280*720)、VGA（640*480）、QVGA(320*240)
镜头
标配：6mm选配：3.6mm,4.2mm,8mm,12mm,16mm
帧率
25fps 向下连续可调
视频压缩
H.264，双码流
码率大小
16kbps-4Mbps 连续可调
动态侦测
支持全屏或者分散的多区域移动侦测
报警抓拍
5张连拍，时间间隔可调
红外夜视
50米红外(配套4mm,6mm,8mm,12mm,16mm灯杯)，支持双滤光片日夜自动切换（IR-CUT)
断电恢复
支持，来电自动恢复初始工作状态
网络接口
标准RJ45接口
网络协议
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
动态域名解析
支持
报警
上传或存储卡存储报警图像,邮件发送报警图片
安全机制
用户密码权限认证
查看
机身内置网络服务器功能，支持IE或其他网络浏览器浏览视频并可支持主流运营平台
音视频传输
Audio、Video、Audio&Video
云台
无
图像设置
亮度、对比度、饱和度、场景
报警 IO
1 路继电器开关量报警输入， 1 路继电器开关量报警输出,最大耐压是24V/2A
本机存储
SD卡（=<32G），支持录像和图片存储
语音
支持外接有源拾音头和音箱，实现双向语音对讲
电源
DC 12V\1.5A
C)标清D1索尼机芯室外室外迷你高速球
D1索尼机芯室外迷你高速球HM-9301SDN-F1,H.264编码，CCD，D1（704*576）视频输出，室外防爆迷你网络高速球，可外置有源拾音器和音响，实现双向语音对讲，支持SD卡扩展存储，支持64个预置位。

产品名称
标清D1索尼机芯室外迷你高速球
型号
HM-9301SDN-F1
传感器
CCD
视频规格
D1（704*576）、VGA（640*480）、QVGA(320*240)、CIF(352*288)
帧率
25fps向下连续可调
视频压缩
H.264，双码流
码率大小
16kbps-4Mbps连续可调
水平清晰度
530TV线索尼机芯
光学变焦
10x光学变焦
低照度
1.0Lx（典型）（F1.8, 50 IRE）
动态侦测
支持全屏或者分散的多区域移动侦测
报警抓拍
5张连拍，时间间隔可调
预置位
128
断电恢复
支持，来电自动恢复工作状态
网络接口
标准RJ45接口
网络协议
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
报警
上传或存储卡存储报警图像，邮件发送报警图片
报警IO
1路继电器开关量输入，最大耐压是24V/2A
安全机制
用户密码权限认证
查看
机身内置网络服务器功能，支持IE或其他网络浏览器浏览视频并可支持主流运营平台
云台
水平0~360°；垂直0~90°,水平转速0 - 280 °/s ，垂直转速0 - 100 °/s
图像设置
亮度、对比度、饱和度、场景
本机存储
SD卡（≤32G），支持录像和图片存储
语音
支持外接有源拾音器和音箱，实现双向语音对讲
电源
DC 12V\1.5A

d)NVS集中存储服务器
HM-7900N是一款功能强大的网络视频录像服务器，通过IP网络可接入分辨率为1080p、720p、D1、VGA等分辨率的网络监控前端，能将视频图像进行存储、转发和回放，1路摄像机全天24小时不间断地录像，500G的硬盘能够存储500天左右的视频录像，实现集监控图像本地和远程浏览、录像和回放、与管理功能为一体的全网络化监控解决方案。
产品图片

产品名称
NVS网络视频录像服务器
产品型号
HM-7900N-08
视频规格
1080P(1920*1080),720P(1280*720),D1（704*576),VGA(640*480)
尺寸
650mm ×  430mm  × 90mm
内存
4G DDR3 ECC/Registered(RDIMM)1066/1333MHz DRAM，最大支持32GB RDIMM内存
网卡
两个Intel 10/100/1000千兆位以太网接口
CPU
Intel四核 Xeon E3 处理器
硬盘
SATA/SAS硬盘(×8)，最大支持SATA容量24TB
热插拔功能
支持
磁盘阵列
Raid5（标配）、Raid0、Raid1、Raid10
产品性能
能将视频图像进行存储、转发和回放，1路摄像机全天24小时不间断地录像，500G的硬盘能够存储500天左右的视频录像。
电压功率
100V-240V  50-60HZ  400W
操作系统
Windows Server 2003
运行环境
1．  温度——5~35℃
2．  湿度——20~80%
应用
现场管理（公众）——商铺、仓库、企业、工厂、机关事业单位；
现场安全（安防）——各行各业监管应用
第六章、 配置清单
监控系统设备清单
序号
设备名称
设备型号
设备品牌
单位
数量
备注
前端设备
1
高清720P有线红外POE网络半球摄像机
HM-8700HDN-IRCP
华迈千里眼
台
30

2
标清D1索尼机芯室外迷你高速球

HM-9301SDN-F1
华迈千里眼
台
4

3
标清VGA室外增强型红外防水枪形机
HM-8804SDN-IRC
华迈千里眼
台
10

4
枪机支架

国产
个
10

5
百兆网络交换机

TP-LINK
台
1

监控、存储
8
8盘位录像存储服务器

硬盘接口：支持各容量的SAS 、SATAII硬盘
存储容量：SATA/SAS*8 最大支持16T
网络接口：2个Intel 10/100/1000千兆位以太网接口，最大支持大8个1000Mb口
华迈千里眼
台
1
加磁盘
柜扩展
11
管理电脑
CPU:四核3.0
内存：4G
硬盘：1T
DELL
台
1

12
监控专用硬盘
2TB
希捷
块
8

13
千兆交换机

H3C
台
1

14
电源插板
多孔
国优
只
2

15
路由器
TL-R860+
TP-LINK
台
1

16
机柜
标柜
国产
只
1

17
10兆光纤
光纤
电信
套/年

安装辅材
18
电源线
RVV2*1.0
国优
米

19
网络线
超五类线
国优
米

20
网络线
超六类线
国优
米

21
PVC穿线管
Φ25mm
国优
米

第七章、 培训及服务
1.1 用户培训
n 对受训人员的要求
接受培训的人员必须具备一定文化素质，具有一定专业技术知识和英语水平的工程技术人员。建议对一些关键系统或部位应有两人或两人以上负责。
n 培训目的
使用户能对整个系统全面了解，熟悉日常维护工作，有能力处理一般性问题，并消除系统因使用或操作不当而引起的故障，减少突发故障的发生。
n 培训内容
培训内容可分为面向操作人员和面向管理人员两类。前者注重实际操作，后者偏重系统整体结构、功能和管理等。
面向操作人员的培训内容主要包括：
Ø 各子系统的理论基础原理结构；
Ø 主要设备、器件的作用安装位置；
Ø 维护规程及简单故障判定排除。
面向管理人员的培训内容主要包括：
Ø 系统总体结构及各子系统相互间的关系；
Ø 系统重要参数的设定和修改；
1.2 服务方案
保修期内或保修期后的服务项目将包括：
n 全国联保
全国联保,统一报修
在产品免费保修期内,出现报修范围内的硬件故障时,均可向华迈通信服务网点及授权维修机构寻求报修服务。
n 服务响应
服务响应时间为7*12小时，我公司提供400热线服务。
n 保修期限
系统保修期为一年；
n 回访
我公司将根据系统特点及经验提出建议与用户协商，专属客服会定期或者不定期的对其进行主动回访。
n 技术支持
专业团队全程式跟踪提供专业技术服务支持和指导。
如果用户的系统操作人员有所变动，我公司负责进行培训。
我公司将优先保证用户的备件供应。
1.3 紧急异常情况的及时处理
经验表明，任何实际的系统，在运行过程都难免出现某些紧急异常情况，我公司具有处理这类突发事件的能力，建立紧急异常情况的处理保障体系。
n 在项目保修期负责条款以及保修期后的维护合同中对这类紧急异常情况的处置作出明确规定。
n 建立并保存完整的系统文档
我公司在系统调试交接时，将提供完整的软、硬件文档，操作、维护手册，设备清单等，并帮助用户建立系统的运行、管理和维护文档，以便在发生故障时能及时提供资料，迅速找到并排除故障，将损失减至最小。

— 完 —

版权所有成都华迈通信技术有限公司
