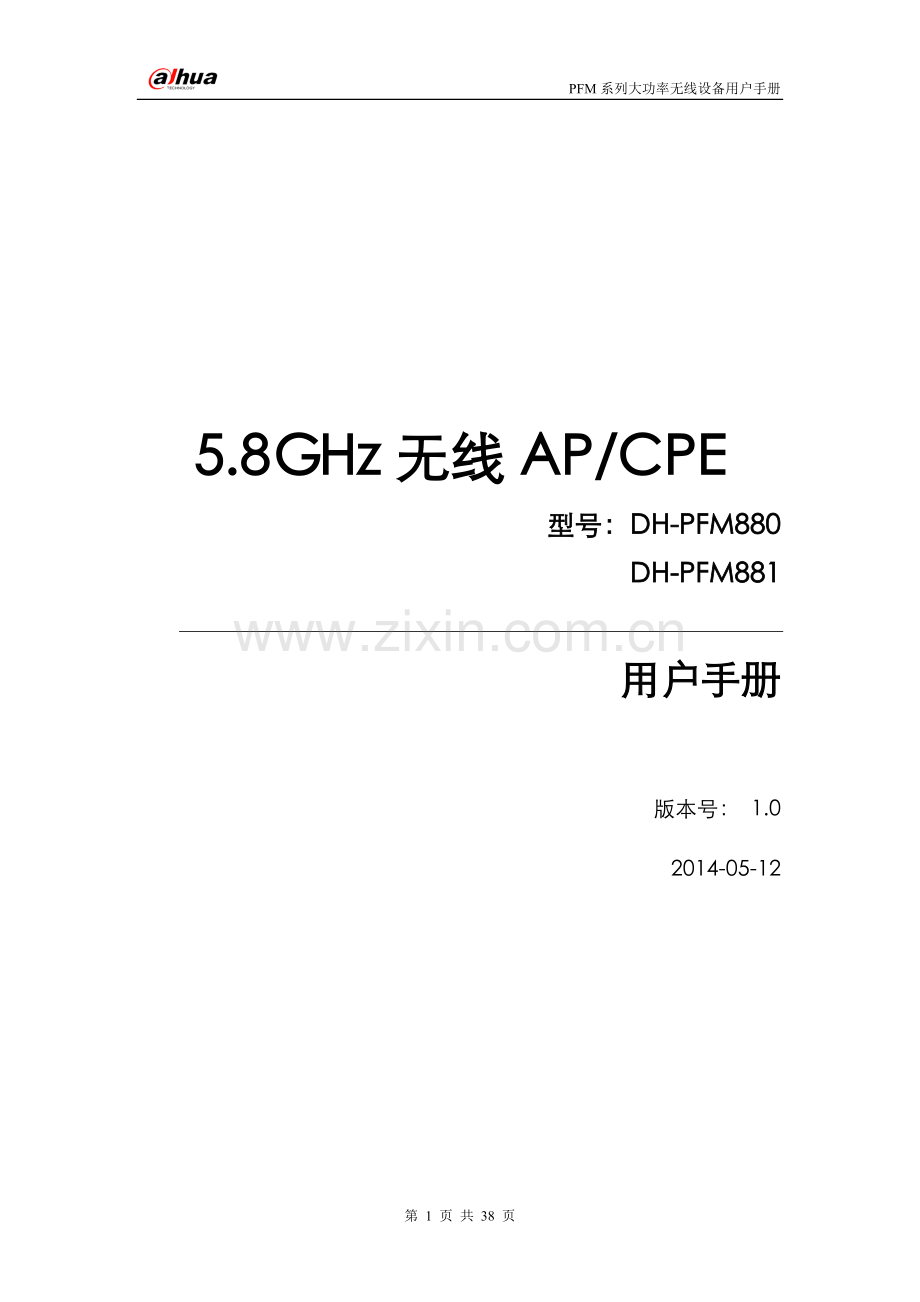

PFM88X5.8G无线设备用户手册V1.0.doc

PFM系列大功率无线设备用户手册

5.8GHz无线AP/CPE
型号：DH-PFM880
DH-PFM881

用户手册

版本号： 1.0
2014-05-12

目录
目录 2
& 文件版本说明 3
& 参考资料 3
& 手册目的 3
& 声明 3
& 名词定义和缩略语说明 3
1 产品概述 4
1.1 产品简介 4
1.2 电气规格 5
1.3 产品包装清单 7
1.4 产品特点 7
1.5 产品使用 8
1.6 应用范围 9
1.7 硬件简述 10
1.8 LED机制描述 10
2 产品的安装 11
2.1 线路连接 11
2.2 恢复默认出厂设置 12
3 快速配置 13
3.1 登录 13
3.2 通过设置向导快速配置设备 14
4 XTrans 17
5 状态显示 18
5.1 状态显示 19
5.2 实时监控 20
6 无线设置 21
7 网络设置 23
7.1 路由模式 23
7.2 网桥模式 24
7.3 防火墙 25
8 高级设置 26
9 系统设置 27
10 工具应用 29
11 常见组网方式 31
11.1 接入点和客户端组网 错误!未定义书签。
11.2 WDS接入点、WDS客户端和WDS中继器组网 错误!未定义书签。
11.3 背靠背角度调整中继 错误!未定义书签。
11.4 路由模式组网 33
12 故障排除 35

& 文件版本说明
表格 1版本说明
版本
发布时间
修订章节
作者
1.0
2014-05-12
创建
cl

& 参考资料
& 手册目的
本手册主要提供给用户熟悉PFM88X，同时帮助用户使用PFM88X，当用户遇到一些常见的问题时，用户可以自己去动手解决这些问题。本文档主要涉及PFM88X的硬件信息、WEB页面的各种参数、配置方式、组网方式、故障分析等几个方面，能够有效的帮助用户对设备的快速熟悉使用，以及缩短用户入门Bridge系列产品的时间。
& 声明
本文档的最终解释权归浙江大华技术股份有限公司所有，用户非法使用设备造成的任何事故本司不负任何责任。
& 名词定义和缩略语说明
表格 2名词定义及缩略语说明
序号
定义或缩写
说明
1
PFM880
远距离无线传输局端AP
2
PFM881
CPE客户端
3
DH-S4200-24T
室内无风扇局端交换机
4
DH-S4000-7X
室外宽温交换机

第 38 页 共 38 页
1 产品概述
PFM88X系列设备，内置独有的XTrans无线技术，该技术结合了业界领先的核心技术，具有传输距离远，吞吐率高，抗干扰性强的特点。
Xtrans技术包括TDMA，5M/10M/20M/40MHz带宽灵活配置，速率控制，ACK超时自动调节等技术。TDMA有效地解决了困扰大型点对多点无线局域网经常碰到的隐藏节点问题。5M/10M/20M/40MHz带宽灵活配置在紧缺的无线带宽资源和复杂工作场景之间达到平衡。先进的速率控制算法，在快速地适应信道质量变化的同时尽可能地保持速率的稳定。ACK超时自动调节技术自动检测接入点和客户端的距离，调节无线参数，使设备性能达到最优。
PFM880最远传输距离达到50公里，最大传输速率达到300Mbps，并且具有优异的远距离传输性能，在5公里和10公里的吞吐率分别达到40Mbps和30Mbps，可传输多路高清视频。它可以作为点对点和点对多点远程接入无线网桥， Wi-Fi的无线覆盖基站AP。
1.1 产品简介
PFM88X具有业界最领先的设计技术，小巧的机身蕴含了基站般无线传输的效果，并且具有高性价比优势。
设备采用独有的XTrans无线技术，融合了先进的TDMA、MIMO和Multi-hop等先进技术，创新性的兼容和改善了802.11n协议，保障了设备无线传输的远距离、吞吐率和抗干扰能力。PFM88X系列无线设备与其他厂家的产品相比有以下优势：
1、 集成Xtrans技术
PFM88X内置Xtrans操作系统系统，集成了TDMA，TDMA有效地解决了困扰大型点对多点无线局域网经常碰到的隐藏节点问题，Xtrans操作系统采用先进的速率控制算法，在快速地适应信道质量变化的同时尽可能地保持速率的稳定，非常适合远距离地无线传输，并且解决了远距离点对多点的接入问题，使得接入数目更多，速率分配更加均匀，适合运营商和无线监控的领域的应用。
2、传输距离远，吞吐率高
PFM88X最远传输距离达到50公里，最大传输速率达到300Mbps，并且具有优异的远距离传输性能，在5公里和10公里的吞吐率分别达到40Mbps和30Mbps，它的远距离传输和高性能能够满足大部分用户对高带宽和远距离通信的需求。
3. 集成Watchdog
PFM88X集成了硬件看门狗，时刻监视系统的运行.一旦系统运行不正常.看门狗会复位系统，让系统重新启动，这有效的保证了PFM88X的稳定性。
4. ping Watchdog功能实时检测链路
ping Watchdog功能会检测链路是否出现故障，当链路出现故障的时候立即重启设备。ping Watchdog保证了链路的稳定性。
5. 大量的频率提供给用户使用
目前大部分无线产品工作于标准的802.11 5.8G频率，不过标准的5.8G频段相对比较少，当大量使用5.8G设备时，5.8G设备会较容易受到干扰，而PFM88X产品增加了对5.8G附近频率的支持，使得可工作频率扩展到4920MHz-6100MHz，其中由于有些频率的干扰比较少，因此工作在这些频段的客户端和接入点的性能要优于其他频率。PFM88X对非标频段的支持降低了受到外界的无线产品的干扰，能有效提升PFM88X的吞吐率，从而满足用户对较高带宽的需求。
注意：在使用这些非标准频段之前，请确认这是否符合当地的法律法规和无线电管理条例。
6. 适应复杂多变的工作环境
PFM88X能够在复杂多变的环境中工作，工作温度在-30度 到70度，工作湿度在5% 到 95％。PFM88X长时间工作在雷雨、高温高湿、低温低湿等各种恶劣环境中保持较高的吞吐率。
1.2 电气规格
PFM88X的电气规格如表3所示：
表格 3 电气规格
类型
项目
DH-PFM880
DH-PFM881
无线技术
标准
IEEE802.11 a/n（2T2R 300Mbps）
工作频率
USA(FCC): 5.725～5.825 GHz ISM band
ETSI: 5.15～5.35 GHz；5470～5725 MHz ISM band
调制方式
802.11 a/n: OFDM
天线
内置天线：增益15dbi
输出功率
27dBm(@300Mbps,11n)
＋21dBm(@6.5Mbps,11a)
＋15dBm(@300Mbps,11n)
接收灵敏度
-74dBm @ 65Mbps, -96dBm@1Mpbs
最佳传输距离
0-5公里
工作频段
5470-5825 MHz
无线认证
SRRC
无线方向角
水平90度，仰角15度
水平40度，仰角15度
传输速率
11n：300/270/216/162/108/54Mbps
150/135/108/81/54/27Mbps
135/121.5/108/81/54/40.5/27/13.5Mbps
130/117/104/78/52/39/26/13Mbps
65/58.5/52/39/26/19.5/13/6.5Mbps
11a ：54/48/36/24/18/12/9/6Mbps(自适应)
硬件部分
工作电压
12~24V POE
功耗
MAX 10W
MAX 8W
接口
POE
指示灯
Wi-Fi状态指示灯/LAN口指示灯/电源指示灯/信号强度指示灯
工作温度
-30℃～+70℃
存储温度
-30～+80℃
工作湿度
5%～95%RH 不凝结
主机尺寸(mm)
233×233×45
280×30×80
天线尺寸(mm)
450×140×35
N/A
主机重量
2.4Kg
0.45Kg
天线重量
1.26Kg
N/A
防护等级
IP66
软件部分
加密方式
WEP/WPA-PSK/WPA2/CCMP(AES)/TKIP
网络模式
路由/桥接
工作模式
接入点/客户端/WDS接入点/WDS客户端/WDS中继器
安全机制
IP/MAC地址过滤，隐藏网络名称
网络协议
TCP/UDP/ARP/ICMP/DHCP/HTTP/NTP
TDMA增强
支持（TDMA消除隐藏节点的影响，大幅提升一对多的性能）
自动ACK timing调节
支持（远距离通信中自动优化参数，使性能最优）
管理和日志
NTP、SNMP，Syslog，Telnet
网页配置管理
支持网页配置
Firmware更新
支持Firmware网页更新
远距离通信
吞吐率>40Mbps@5公里，>30Mbps@10公里（空旷条件下）
带宽灵活配置
5M/10M/20M/40MHz
1.3 产品包装清单
DH-PFM880
Ÿ 主机*1；
Ÿ 天线*1
Ÿ 馈线*2
Ÿ POE供电器(24V/0.5A)*1；
Ÿ 一张说明书；
DH-PFM881
Ÿ 主机*1；
Ÿ POE供电器(24V/0.5A)*1；
Ÿ 一张说明书；
Ÿ 扎带*2；
注意：如有缺损，请立即与购买的商家联系。
1.4 产品特点
l 采用高性能802.11n 2X2 MIMO芯片，最高速率可达300Mbps，室外最远传距离可达50公里
l 优异的远场速率性能：吞吐率>40Mbps@5公里，>30Mbps/10公里（空旷条件下）
l 支持四种工作模式：AP, Station, AP-WDS,Station-WDS
l 产品使用了核心的XTrans技术，包括TDMA，智能速率控制,自动ACK超时调整等技术
l TDMA协议克服了802.11固有的隐藏节点问题，使得产品具有更好的远距离、点对多点性能
l 支持点对点、或者点对多点地传输方式
l 独有的天线、射频放大器、低噪声接收器设计，保证远距离视频、语音和数据传输
l 为用户定制常用的场景和工作模式，方便非无线专业人员使用和装配
l 独有的TDMA技术能最大限度的利用带宽资源，更好地支持点对多点的数据传输
l POE方式供电，支持国际通用的802.3af 标准，供电方式更加方便可靠
l 可以通过网页远程控制和管理，方便配置
l 防水防紫外线的外壳确保设备在室外稳定工作
1.5 产品使用
PFM88X使用非常广泛，常见的使用用例如图1所示，多样的连接方式适合室外各种场合，尤其是多跳方式提升了设备对于环境的适应性，非常适合室外无线监控和无线接入领域的部署。

图 1 PFM88X使用用例
1.6 应用范围
PFM88X的使用非常广泛，目前被广泛地应用于下面多种行业：
l 无线视频监控
l 铁路、交通、电力等行业的无线视频/数据传输以及无线覆盖
l 运营商无线骨干网、偏远农村宽带接入无线解决方案
l Wi-Fi无线覆盖和农村信息化建设无线网络覆盖
1.7 硬件简述
PFM88X的简单的硬件信息如表格4所示：
表格 4 硬件信息
硬件指标
CPU/Baseband Radio
Atheros AR7240/AR9280
Memory
32MB DRAM, 8MB Flash
物理接口
2×10/100M Base-TX (Cat. 5/5E, RJ-45) 网口
LED指示灯
Power, LAN, WLAN, 3×Link Quality
供电要求
POE, Power Adapter 24V/0.5A
1.8 LED机制描述
为了让用户不用登录网页，肉眼直观的大致了解PFM88X的当前的工作情况，PFM88X采用LED来体现当前的工作状态和连接质量，LED主要分为两部分，第一部分为设备的状态，第二部分为设备的连接质量。如图2所示，左起第一个LED为电源指示灯，左起第二个为网络指示灯，左起第三个为连接指示灯，右起第一至第三个为信号强度指示灯，具体如表格5

图 2 PFM881的外壳上LED指示图
表格 5 LED信息
LED
颜色
状态
POWER
绿色
灯亮表示PFM88X连接了电源
LAN
绿色
灯亮表示PFM88X的LAN口和外部设备有连接。
WLAN
绿色
灯亮表示PFM88X的无线启用起来了。
灯闪烁表示设备的无线已经启用，并且在通过无线传输数据。

信号强度
红色
指示灯表明信号的强度
绿灯亮，表明信号强度高
黄灯亮，表明信号强度中等
红灯亮，表明信号很弱，或者没有信号
黄色
绿色
2 产品的安装
在不同的网络模式下PFM88X的线路连接方式不同，由于设备缺省设置为网桥模式，本章主要描述网桥模式的线路连接方式，路由模式的连接方式参考第七章网络设置的路由模式。
2.1 线路连接
PFM88X的安装如图3所示：

图 3 线路连接
PFM881设备有两个网口（RJ45接口），分别标记为“POE”和“LAN2”。因为设备缺省为网桥模式，所以“POE”接口通过网线与POE电源标有POE字样的网口连接，给PFM881设备提供24V电源和数据连接。“LAN2”接口可以用来连接IP Camera（如视频监控应用）等设备。
2.2 恢复默认出厂设置
当用户忘记PFM88X的IP时，PFM88X的网页又打不开，在这种情况下，我们选择手动操作，如图4所示，按住Reset健5-10秒，待所有LED灯亮起，就可放开，设备已经恢复默认出厂设置，同时，在直接连接PFM88X的主机的网口会显示连续2次连接和断开。

图 4 恢复默认出厂设置
PFM881的默认出厂设置时的主要参数如表格6
表格 6 主要参数的默认出厂设置
项目
默认出厂设置
IP地址
192.168.1.36
用户名
admin
密码
admin
无线模式
客户端
加密方式
WPA->WPA2->CCMP->密钥：1234567890abc
网络模式
网桥模式
3 快速配置
本章描述如何快速的配置Bridge设备，使得它可以正常地工作起来。
3.1 登录
登录PFM88X的配置工作分为设置和PFM88X直接相连的主机和登录，操作步骤如下：
1、网络连接->本地连接，鼠标选中本地连接，单击右键，鼠标左键单击属性，弹出如图5所示窗口：

图 5 本地连接的属性
2、选中Internet协议(TCP/IP)，鼠标左键双击，弹出如图6的窗口：

图 6 IP设置
3、如图6所示，IP地址设为和PFM88X同一网段的IP，且IP不能和PFM88X相同，如：PFM88X的IP为192.168.1.36，那么主机可设为192.168.1.180；同时，不同PFM88X设备，需分配不同地址，以免造成地址冲突。
4、在浏览器输入PFM88X的IP，然后敲回车键，进入登录界面，默认用户名和密码为admin\admin；
3.2 通过设置向导快速配置设备
用户可以根据本节的步骤快速地通过设置向导配置Bridge设备。
1、登录后第一个页面是“状态显示”页面，显示的是PFM88X设备的当前工作状态，当前设置以及软件版本等基本信息。其它各页面都可以通过点击左侧的菜单来显示，如图8所示。

图 7 状态显示
2、点击左侧“设置向导”，如图9所示。该向导帮助用户快速配置设备，如网络配置，无线模式等等。

图 8 设置向导
3、点击“下一步”，显示基本网络参数配置。设备缺省配置为“网桥模式”，LAN口IP地址为“192.168.1.36”，如图10所示。如果用户需要配置设备为“路由模式”和其它详细网络设置，请在完成设置向导后点击左侧“网络设置”菜单。
注意：如果几台PFM88X设备实现点对点或者点对多点的互联，不同的设备需要配置成不同的IP地址。

图 9 设置向导-网络设置
4、点击“下一步”，显示基本无线参数配置和无线加密选项，如图11所示。PFM88X设备最常用的两种无线模式是“客户端”和“接入点”。
配置为“客户端”（Station）模式：则PFM88X设备可以和”接入点”模式的PFM88X设备相连。
配置为“接入点”（AP）模式：则PFM88X设备可以和 “客户端”模式的PFM88X设备相连。前提是无线连接双方的无线加密选项和网络名称（即SSID）配置得一致。如需其它详细无线配置请点击左侧“无线设置”菜单。
注意：如果需要一对(一对多)设备互联并传输音视频或者数据，中心设备需要配置成为“接入点”，其他设备配置成为“客户端”，并配置相同的加密方式，然后让“接入点”设备连入“客户端”设备，这样就可以进行音视频或者数据的传输。

图 10 设置向导-无线设置
5、点击“下一步”，显示工作场景选项，如图12所示。如果用户需要自定义工作场景，请使能“自定义场景”选项，然后点击“下一步”将会出现自定义场景配置。否则如果使能其它选项点击“下一步”将会出现设置向导完成页面。

图 11 设置向导-工作场景
6、在“设置向导-自定义场景”页面中，如图13所示。下面的几个选项设置将影响设备的性能：
输出功率：用户根据实际工作情况和当地法规配置设备输出功率，输出功率越大无线传输距离越远（系统支持的最大输出功率为28dBm）。
信道宽度：缺省为20MHz，以达到最优的无线传输速率。建议在遮挡严重的远距离通信（>1公里）环境下信道宽度用10MHz，提升无线传输质量。
ACK-Timeout自动调整：建议用户打开“ACK-Timeout自动调整”，此选项可以自动测试两个设备之间的距离，并根据这个距离设置参数使得无线连接质量达到最优。
距离：如果“ACK-Timeout自动调整”选项打开，则此距离设置失效，系统将自动测试设备的距离并使得连接质量最优。如果用户要使自行设置距离生效，需关闭“ACK-Timeout自动调整”选项。

图 12 设置向导-自定义场景
7、最后是“设置向导-完成”页面，如图14所示。用户可以点击“保存”按钮保存所有的设置，然后单击“应用”按钮让您的设置生效；或者点击“上一步”来更改之前的配置。

图 13 设置向导完成
4 XTrans
目前，大多数远距离无线宽带网桥产品都是在802.11无线局域网的技术上发展而来。内置Xtrans操作系统，集成了TDMA，5M/10M/20M/40MHz带宽灵活配置，速率控制，ACK超时自动调节等多项业界领先的技术，是理想的远距离无线宽带接入产品。其中，TDMA有效地解决了困扰大型点对多点无线局域网经常碰到的隐藏节点问题（Hidden-Node Problem）。5M/10M/20M/40MHz带宽灵活配置在紧缺的无线带宽资源和复杂工作场景之间达到平衡：较窄的无线带宽配置用在空闲无线信道少，单个用户无线接入速率要求不高的情况；较宽的无线带宽配置用在空闲无线信道多，单个用户无线接入速率要求高的情况。而且较窄的无线带宽配置在有遮挡的环境下更有效。Xtrans操作系统采用先进的速率控制算法，在快速地适应信道质量变化的同时尽可能地保持速率的稳定，非常适合远距离地无线传输。ACK超时自动调节技术自动检测接入点和客户端的距离，调节无线参数，使设备性能达到最优。客户端的Xtrans如图15所示

图 14 Xtrans
当要启用Xtrans功能时，AP端要启用Xtrans，客户端要设置一个优先级。在一个AP连接多个客户端的时候，不同的客户端对带宽要求不同，而优先级的设定根据客户对当前设备的带宽要求，如果带宽要求高的时候，建议用户优先级设为高，反之，优先级设为低优先级，当然，如果所有客户端对带宽的要求相同，那么所有客户端的优先级设为相同即可。
注意：要启用Xtrans功能时，AP和客户端的Xtrans要都要开启，其他厂家的TDMA不能和我们的Xtrans相互通信，如果我们的设备或其他厂家设备都开启Xtrans或TDMA时，两边是连接不上的。
5 状态显示
状态显示是用户登录后跳到的第一个页面，页面显示该设备当前的配置和实时监控当前的工作状态。它处于菜单栏的第三项，如图16所示：

图 15 状态显示
5.1 状态显示
在状态显示页面显示当前的配置信息如表格7所示：
表格 7 状态显示页面显示的参数
项目
功能
项目
功能
设备名称
PFM88X
内核版本
2.6.31
固件版本
软件版本号
802.11模式
当前遵循的802.11协议
WAN IP
路由模式时WAN口的IP地址
WAN MAC
路由模式时WAN口的MAC地址
网络模式
运行模式，路由模式或网桥模式
网络名称
无线网络的名称
频率/频道
通信的信道
信道宽度
有4种，5M、10M、20M、20/40M AUTO
无线模式
客户端、接入点、WDS客户端、WDS接入点、WDS中继器几种模式
加密方式
对无线进行加密的几种加密方法
距离
相互连接上的客户端和接入点之间的距离
底噪
外界环境的干扰
信号强度
客户端、WDS客户端、WDS中继器才有的参数，指示客户端总的信号强度和客户端上下两路的信号强度
链路质量
链路连接的质量
发送/接收连接速率
客户端、WDS客户端、WDS中继器才有的参数，指示当前设备的发送/接收数据时的瞬时速率。
时间
时间显示，当设备的NTP客户端功能启用时，NTP服务也设置正确时，同时设备能上网，那时间这项会自动更新为从NTP服务上的校准时间。不能上网时，它会有一个默认值。
5.2 实时监控
吞吐率：吞吐率又叫吞吐量，指的是单位时间内通过每一个截面的数据量。而状态显示页面的吞吐率用来指单位时间内在网络上传输的数据量，是衡量网络性能的主要指标，通过它用户可以实时的监控设备传输数据量的速度，如图17中实时监控下方折线图所示。

图 16 吞吐率
路由表：路由表存储着指向PFM88X设备所在网络的路径，如图18所示：

图 17 路由表
桥接设备表：PFM88X获取到的最近一段时间内通信经过它的设备的MAC地址和老化时间的对应关系。
ARP表：设备获取到的最近一段时间内通信经过它的LAN口的使用过的IP地址与MAC地址的对应关系。
接入点/客户端信息表
当设备做为AP模式时，它连接上一个客户端，那显示的客户端信息如图19所示：

图 18 客户端信息
当设备作为客户端模式时，它连接上一个AP，那么它显示接入点信息如图20所示：

图 19 接入点信息
6 无线设置
无线设置页面如图21所示：

图 20 无线设置
设备共有5种无线模式，有接入点模式、客户端模式、WDS客户端模式、WDS接入点模式、WDS中继器。
接入点模式(AP)：无线访问节点，客户端设备去连接它，客户端设备可以是电脑、手机、无线网桥等，一个AP可以连接多个客户端。
客户端(CPE/Cient):需与AP配合使用，它去连接AP，一个客户端只能连接一个AP。
WDS客户端：等同于客户端，只能去连接WDS接入点或WDS中继器，且一个WDS客户端只能连接一个WDS 接入点或WDS中继器。
WDS接入点：WDS中继器或WDS客户端才能连接上它，同时一个WDS接入点可以连接多个WDS客户端或WDS中继器。
WDS中继器：能同时连接WDS客户端或WDS中继器。
网络名称(SSID):用于控制对无线网络的访问的值，当其他设备去连接这个设备时，只有设置的SSID相同才能互相通信，建立局域网。
如图20所示，点击网络名称右端的选择健，可以搜寻到周围的无线网络的网络名称，然后用户根据自己需要去连接对应的无线网络。
频率：载波的中心频率，中心频率的左右偏移就是带宽。在做为接入点模式时需要设置该参数，当为客户端模式时，可以选择几个频率，当AP的频率不是客户端选择的频率时，客户端不能连接上AP，只有AP的频率为客户端选择中的一个时才可相互连接上，
输出功率：设备发射无线信号的输出功率，用户根据设备之间的距离调整，当输出功率提升的时候，发射出的信号距离和信号强度会有一定的提升。
国家代码：不同的国家或地区地区标准信道不同，取国家代码加以区分。
信道宽度：信道宽度指信道的最大数据传输速率。
最大发送接收速率：设备最大的发射和接收的速率，通过设置它来限定设备的最大发送接收速率来保持设备性能的稳定性。
根接入点MAC地址：客户端、WDS中继器或WDS客户端通过设定它来限定设备要连接到的对象。
无线加密：对无线连接进行加密，用户可根据自己对安全性的要求选择相应的加密的方式。要相互进行关联的设备的无线加密一定要设置为相同，否则，关联不上。
WEP：有线等效加密技术，一种数据加密技术。
WPA：是一种基于标准的规格，使可互用的安全性得到增强， 从而在已有和未来的无线局域网系统内，大大提高了数据保护和访问的控制水平。设计成软件升级的形式在已有的硬件上运行，Wi-Fi Protected Access 源自并且会同将来的IEEE 802.11i 标准兼容。在正确安装后，它向无线网络的用户提供高水平的保护，从而使他们的数据始终受到保护并且只有授权的网络用户能够访问网络。WPA 弥补了有线等效加密技术(WEP) 所有的缺陷。
7 网络设置
7.1 路由模式
路由模式时PFM88X就相当于一个路由器，它有WAN口和LAN口，此时，PFM88X上的LAN2口相当于路由器的LAN口，而POE供电器上的LAN口就相当于路由器的WAN口。当为路由模式时，它的线路连接如图22所示：

图 21 路由模式线路连接
路由模式页面如图23所示：

图 22 路由模式
WAN模式：WAN模式为WAN口设为静态IP地址和动态获取(DHCP)，当设为静态IP时，用户需手动去设置IP、子网掩码等，当设为DHCP时，设备可自动从DHCP服务器上获取到IP地址。
WAN IP：WAN口的IP地址，可设置为和要连入的网络相同的网段的IP地址。
WAN子网掩码：WAN口的子网掩码，可设置为和要连入的网络相同的网段的IP地址。
注意：WAN口的IP地址不能填写为和网络上已有的IP相同，防止IP地址冲突。
LAN IP：LAN口的IP地址，用户根据自己需求设置。但要保证IP不和同一网络中的其他设备的IP相同，以免造成IP地址冲突。
LAN子网掩码：LAN口的子网掩码，用户根据自己所设LAN口IP设置。
主DNS和辅DNS：DNS服务器，设置为当地的DNS服务器的值。
网关：通常网关地址设置成LAN口的IP地址即可。
7.2 网桥模式
网桥模式没有WAN口，POE供电器上的LAN口和PFM88X上的LAN2口均为LAN口，用户可根据自己需要选择一个网口连接，实物连接图可参考图3。LAN口的IP地址和子网掩码设置同路由模式。
7.3 防火墙
当用户要使PFM88X屏蔽某些设备时，可采用防火墙来实现该功能，防火墙如图24所示，防火墙中过滤共有4种情况：

图 23 防火墙
1、 过滤某台IP地址为xxx.xxx.xxx.xxx的设备
防火墙启用，IP过滤模式设为拒绝，同时在IP1～IP10中的任意一项设置为要过滤的IP。
2、 过滤某台设备
防火墙启用，选择MAC过滤模式为拒绝，Mac1～Mac10中任意一项设为要过滤的那台设备的MAC地址。
3、 除了IP为xxx.xxx.xxx.xxx的设备，其他设备均过滤
选择IP过滤为接受，同时在IP1～IP10中的任意一项设置为要接受的IP。
4、 仅接受某台设备
防火墙启用，选择MAC过滤模式为接受，Mac1～Mac10中任意一项设为要接受的那台设备的MAC地址。
8 高级设置
高级设置页面如图25所示：

图 24 高级设置
ACK-Timeout自动调整：建议用户打开“ACK-Timeout自动调整”，此选项可以自动测试两个设备之间的距离，并根据这个距离设置参数使得无线连接质量达到最优。
距离：如果“ACK-Timeout自动调整”选项打开，则此距离设置失效，系统将自动测试设备的距离并使得连接质量最优。如果用户要使自行设置距离生效，需关闭“ACK-Timeout自动调整”选项。
聚合：使不同的桢组合在一起再发送出去，启用此功能对吞吐率有一定的提升，设备缺省启用。
RTS阀值：当包的长度超过或等于设置的值的时候，RTS/CTS机制就会启动。此时，当站点要发数据时,站点将发一个RTS到接入点,通知接入点它将发送数据。当收到申请后,接入点通过CTS通知它覆盖区内的所有其它站点,要求它们推迟发送。同时,接入点通知发送请求的站点发送数据。
分段阀值：如果包的长度超过设置的值的时候，就把该包分成多个数据段来发送，且只能是偶数。
多播支持：启用该功能时，PFM88X允许多播包通过PFM88X。
天线切换：当设备的天线使用外置天线时，就把该值设为外置天线，否则，为内置天线。
天线切换：当设备的天线使用外置天线时，就把该值设为外置天线，否则，为内置天线。
客户端隔离：启用此功能可以使连接到同一接入点、WDS接入点、WDS中继器上的设备之间不能相互通信，即使各客户端的IP有重复的也不会对通信有任何影响。
最大客户端限制：通过设置它来达到限制连接到接入点、WDS接入点、WDS中继器上的客户端和WDS客户端的数量。
启用自协商：启用时，LAN口根据另一端设备的连接速度和双工模式，自动把它的速度调节到最高的公共水平，即线路两端能具有的最快速度和双工模式。缺省设置为启用，用户不需要设置。
使能全双工：PFM88X的LAN口是否允许数据在两个方向上同时传输。
LAN口速度：PFM88X的LAN口的速度，只有10Mbps和100Mbps两种
信号强度LED设定：此处LED1, LED2和LED3的设置为点亮3个LED灯设备所需的信号强度值, LED3的信号强度值为最大(LED3>LED2>LED1), 缺省设置分别为LED1:-86dB, LED2:-71dB和LED3:-56dB。当信号强度高于LED1低于LED2时，LED1亮，当信号强度高于LED2，低于LED3时，LED1、LED2亮，当信号强度高于LED3时，LED1、LED2、LED3都亮。
9 系统设置
系统设置界面分配置管理、固件配置、设备配置、账号信息四大块，如图26和27所示：

图 25 系统设置

图 26 账号信息
备份配置文件：点击下载，备份当前的网页上的配置，注意配置文件内容不能手动去修改。
上传配置文件：点击浏览，选中之前下载的配置文件，点击上传，就可把设备配置恢复到备份配置文件时设备的配置。
固件升级：点击浏览，选中要升级的版本，点击升级，设备就开始升级了。
固件重启：点击重启，设备开始重启。
恢复出厂设置：点击网页上的出厂设置，待一段时间后，设备的配置都恢复到出厂设置。
设备名称：客户根据自己的需要，可以把设置名称设置成自己需要的名称。
登录超时设置：当用户的登录超时时间设置为一个值时，而网页超过设置的这个时间没有响应后，会自动跳转到登录界面。
界面语言：用户根据自己需要，选择自己想要的语言的网页页面。
账号信息：当用户启用修改用户密码时，用户可根据自己的需要，把用户把账户的信息修改成自己需要的。
10 工具应用
工具应用页面分为测试工具和Telnet/DHCPD两块，如图28所示：

图 27 工具应用
ping IP：当用户在ping IP栏中设置一个设备的IP地址，点击ping，如果这个设备和PFM88X是连通的，那么ping结果就为Alive，否则就是Not Alive。
网络测速：当接入点和客户端连接上的时候，在客户端(接入点)的网络测速中设置接入点(客户端)的IP地址，然后点击测速，一段时间后测速结果会在网页上显示出来。
Ping Watchdog：被专门用于连续监测Wireless Bridge的运行情况，特别是连接到远程主机时使用Ping工具。Wireless Bridge可长时间去ping目标主机，如果所定义的一定数量的答复Wireless Bridge没有收到，则该工具会使Wireless Bridge重新启动。
Ping IP地址：目标主机的IP地址。Ping间隔：两次Ping之间的时间间隔。
Ping失败：当连续Ping失败的次数达到设置的值时，设备将重启WIFI。
启动延迟：当Wireless Bridge的系统启动之后，延迟设置的时间才开始Ping目标主机。
WIFI重启：当连续重启WIFI的次数达到设置的值时，设备将重启系统。
Telnet：当telnet启用的时候，在Windows XP或Windows 7下的命令提示符窗口采用Telnet xxx.xxx.xxx.xxx(PFM88X的IP)能够登录PFM88X.而Telnet禁用时不能登录设备。
DHCPD：当启用DHCPD功能时，PFM88X可作为一个DHCP服务器，连接在它上的DHCP客户端可从它获取到相关的地址。
起始IP和结束IP：地址池，DHCP客户端获取到的IP地址只能在设置的起始IP和结束IP之间，它们通常设置为和PFM88X同一网段。
子网掩码：根据设置的地址池的IP设置子网掩码。
路由：它是网关地址，用户根据自己想要实现什么功能去设置相应的参数。
WIN：通常用户没什么特殊需求就设为和路由相同即可。
DNS1、DNS2、DNS3：根据用户需求设置，通常设为本地的DNS服务器的地址即可。
Syslog:启用Syslog功能，同时设置Syslog服务器所在PC的IP，服务器端口设为514，然后在Syslog服务器上就可看到相关日志信息。
NTP客户端：PFM88X能上网，NTP客户端功能启用时，并设置好NTP服务器所在的网址，PFM88X会自动从NTP服务器上校准设备的时间，并在状态显示页面上显示出来。
SNMP代理：SNMP代理允许网络管理员监控网络性能，查找和解决网络问题。如：SNMP代理选启用，SNMP社区填某个用户的名字，如：creatcomm,联系邮箱填用户对应的邮箱如：jerry@,位置信息填creatcomm。然后保存并应用。主机上安装mrtg，打开mrtg的网页，就可观察到通过PFM88X的流量等信息。
11 常见组网方式
11.1 无线点对点
当点对点进行通信时，通常我们把一个DH-PFM881设为接入点，另一个DH-PFM881设备设为客户端，实物连接图如图29所示：

图 28 接入点和客户端组网图
1. 两个PFM88X的网络设置页面->网络模式都设为网桥模式， 两个PFM88X都禁用防火墙，设置不同的LAN IP；
2. 无线页面->分别设置无线模式为接入点和客户端，AP和客户端都设置为相同的SSID，无线加密都设置为相同的加密方式和密码，如WPA->WPA2->CCMP->1234567890， 输出功率都设为13dBm，接入点的频率可设为5.785GHz，接入点和客户端的信道宽度设为20MHZ；
3. 注意：接入点和客户端要方向要调成相对。
4. 一台电脑去ping另外一台电脑，即在一台电脑输入p
