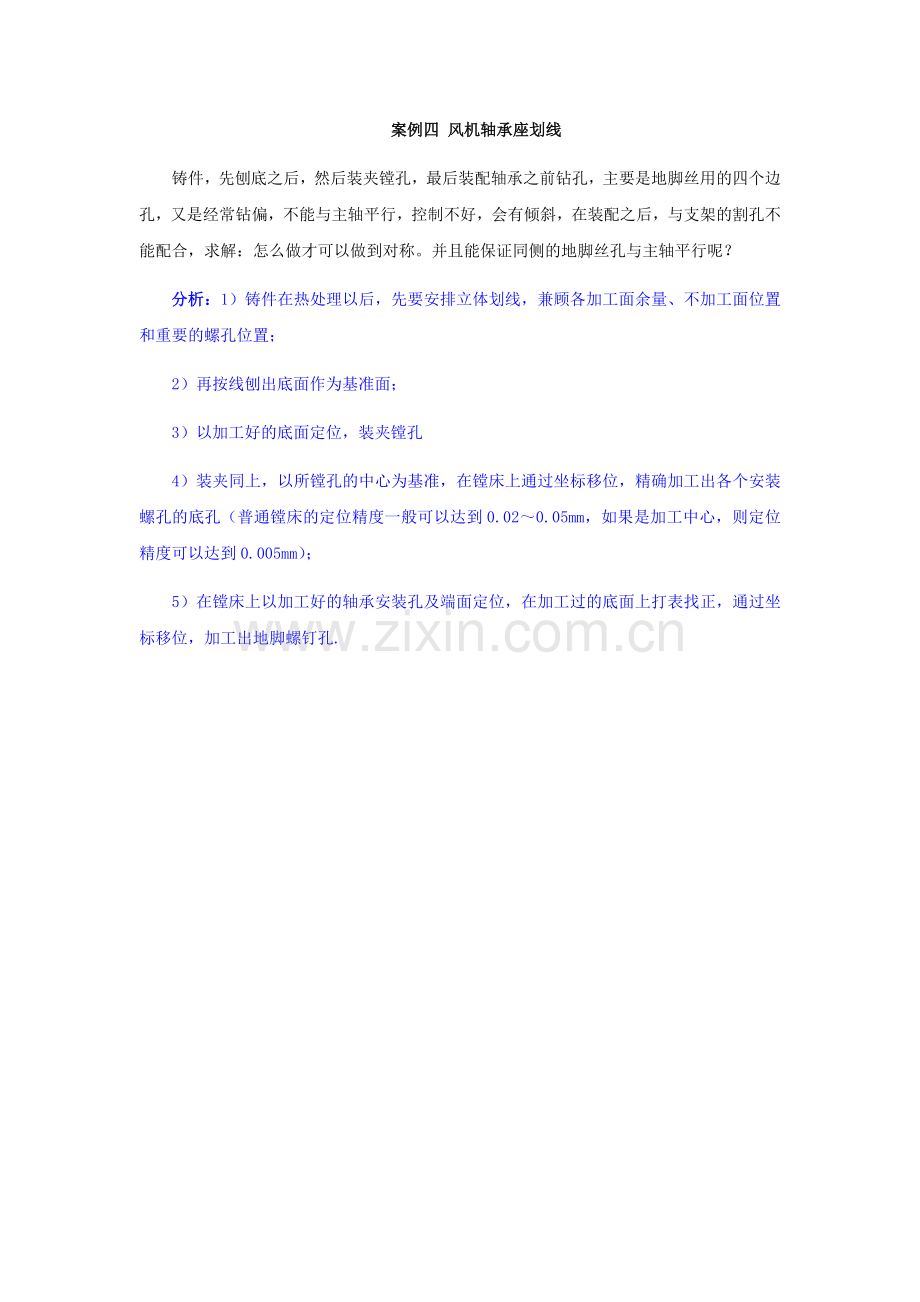

案例四 风机轴承座划线
铸件，先刨底之后，然后装夹镗孔，最后装配轴承之前钻孔，主要是地脚丝用的四个边孔，又是经常钻偏，不能与主轴平行，控制不好，会有倾斜，在装配之后，与支架的割孔不能配合，求解：怎么做才可以做到对称。并且能保证同侧的地脚丝孔与主轴平行呢？
分析：1）铸件在热处理以后，先要安排立体划线，兼顾各加工面余量、不加工面位置和重要的螺孔位置；
2） 再按线刨出底面作为基准面；
3）以加工好的底面定位，装夹镗孔
4） 装夹同上，以所镗孔的中心为基准，在镗床上通过坐标移位，精确加工出各个安装螺孔的底孔（普通镗床的定位精度一般可以达到0.02～0.05mm，如果是加工中心，则定位精度可以达到0.005mm）；
5） 在镗床上以加工好的轴承安装孔及端面定位，在加工过的底面上打表找正，通过坐标移位，加工出地脚螺钉孔.
