园区集群对讲巡更技术方案.docx

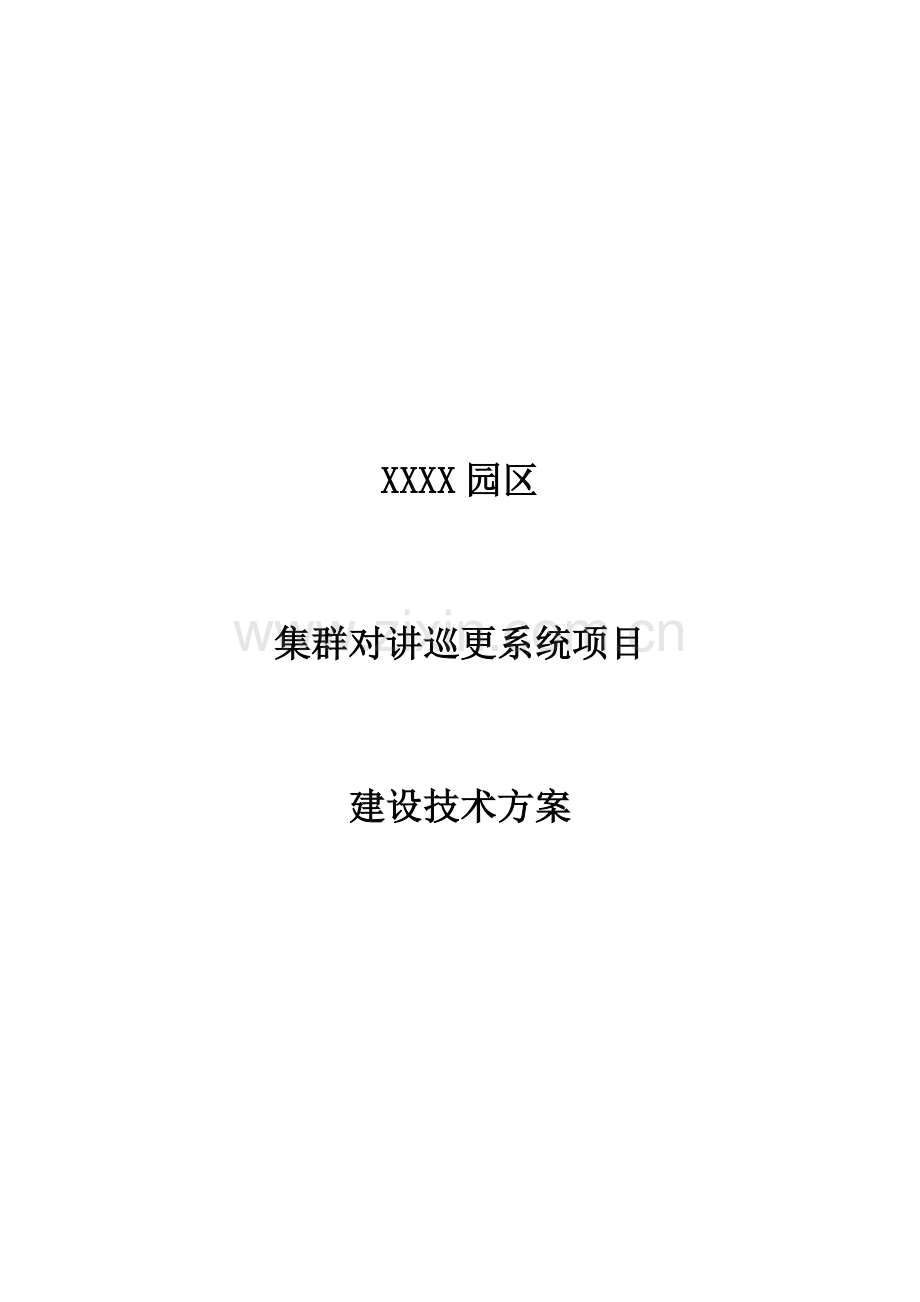

XXXX园区
集群对讲巡更系统项目
建设技术方案

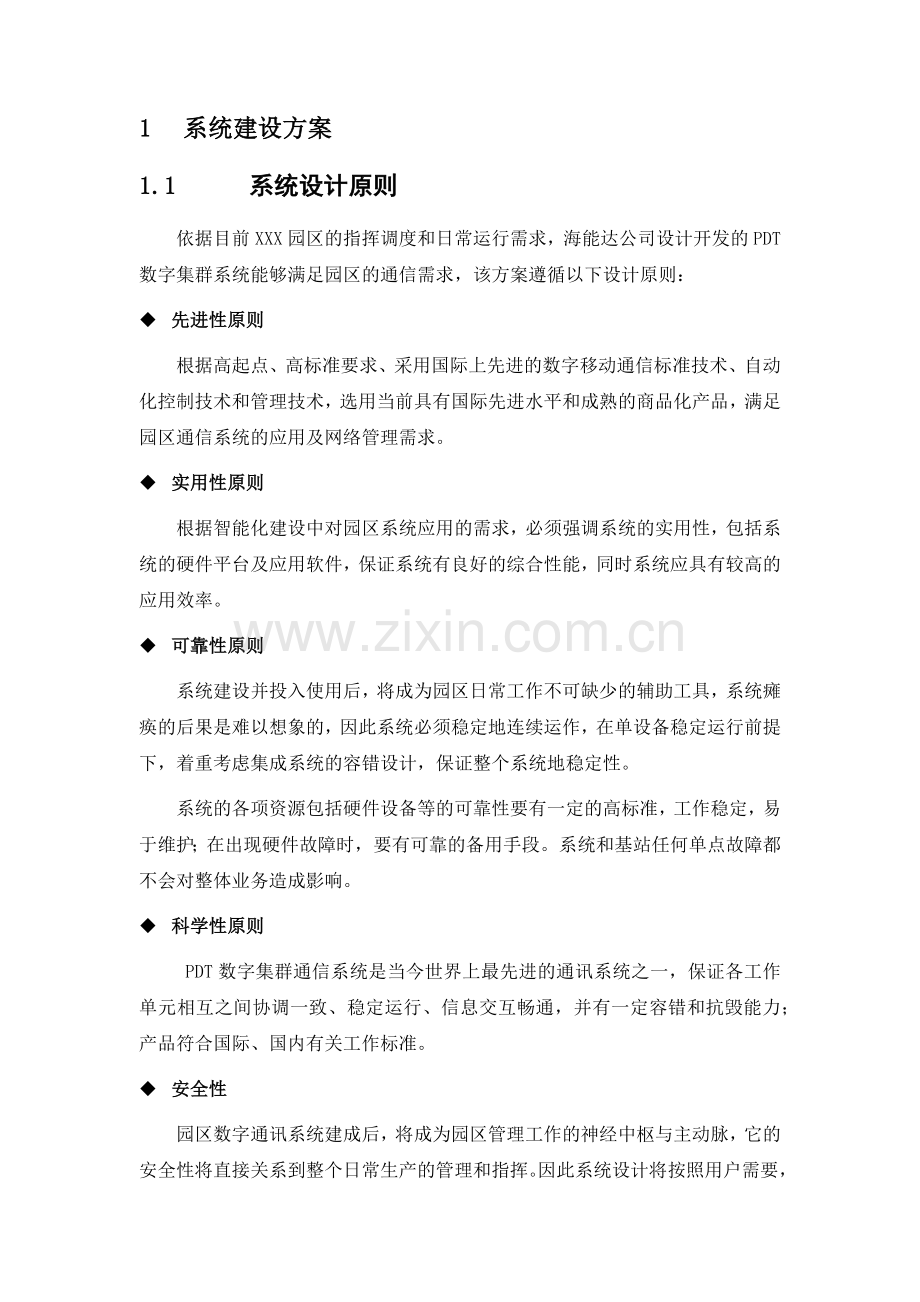

1 系统建设方案
1.1 系统设计原则
依据目前XXX园区的指挥调度和日常运行需求，海能达公司设计开发的PDT数字集群系统能够满足园区的通信需求，该方案遵循以下设计原则：
u 先进性原则
根据高起点、高标准要求、采用国际上先进的数字移动通信标准技术、自动化控制技术和管理技术，选用当前具有国际先进水平和成熟的商品化产品，满足园区通信系统的应用及网络管理需求。
u 实用性原则
根据智能化建设中对园区系统应用的需求，必须强调系统的实用性，包括系统的硬件平台及应用软件，保证系统有良好的综合性能，同时系统应具有较高的应用效率。
u 可靠性原则
系统建设并投入使用后，将成为园区日常工作不可缺少的辅助工具，系统瘫痪的后果是难以想象的，因此系统必须稳定地连续运作，在单设备稳定运行前提下，着重考虑集成系统的容错设计，保证整个系统地稳定性。
系统的各项资源包括硬件设备等的可靠性要有一定的高标准，工作稳定，易于维护；在出现硬件故障时，要有可靠的备用手段。系统和基站任何单点故障都不会对整体业务造成影响。
u 科学性原则
PDT数字集群通信系统是当今世界上最先进的通讯系统之一，保证各工作单元相互之间协调一致、稳定运行、信息交互畅通，并有一定容错和抗毁能力；产品符合国际、国内有关工作标准。
u 安全性
园区数字通讯系统建成后，将成为园区管理工作的神经中枢与主动脉，它的安全性将直接关系到整个日常生产的管理和指挥。因此系统设计将按照用户需要，提供多种安全措施及手段，防止各种途径的非法侵入与机密信息的泄漏。
u 技术成熟性原则
系统采用先进成熟的技术，使之建成后就能投入实际使用，达到设计的使用效果。
u 易用性及可维护性
为使各控制中心和基站建成后，能方便地使用与管理。设计中优先考虑系统的易用性，即使用方便、简明易学、便于维护；对系统中关键设备应具有自检和自动恢复、断电保护、故障自动报警或隔离等功能。
u 可扩展原则
系统总体架构合理，设计容量适度，并且要有可扩展性，通讯系统建设是逐步发展的，系统结构、容量与处理能力必须具有较强的可扩性，所用硬件产品及应用软件的升级换代应得到强有力的保障。
1.2 项目总体建设需求
为保障园区的指挥调度和日常运行，满足实时语音和数据的业务需求，需建立信号覆盖全景区的专属集群通信系统。集群通信系统是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。该系统由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼等功能。
本次系统建设建议采用数字集群通信系统，采用1套3载频PDT基站完成园区覆盖；配备一套网管系统硬件设备和管理系统，配1套网管客户端软件，实现对用户和基站的独立管理；通过配置1套综合调度指挥系统，指挥中心用户可以通过调度软件对用户进行调度管理；无线信号覆盖情况，通过部署1套自动巡更软件实现对讲机使用人员的巡更任务自动化需求。
数字集群系统主要由交换中心、基站设备、后台系统、天馈系统组成。基站需要具备体积小，功耗低等特点。根据园区的使用需求，先建立一套3载波的数字集群通信系统，满足园区的日常生产的通话使用与数据业务需求。系统建设中，应需满足如下使用功能：
u 日志
通过与客户日志查询功能，可以对后期的故障记录、报警记录、呼叫记录、短信息记录等全网信息进行查询。
u 系统容量
本数字集群系统按照150个用户使用进行设计，并预留一定的终端扩容冗余，用户呼叫等待时间（排队）的概率小于1%。
u 通话效果
能够基本实现整个园区内工作人员主要工作区域通话无死角，通话覆盖区域内PDT移动用户话音通信质量不低于CCITT主观评价标准的3级，通信概率不小于95%。呼叫建立时间不大于500ms。
u 呼叫等级
支持呼叫授权等级（例如：可配置为只允许运行控制中心呼叫各部门所有成员，而各部门的普通成员无法越级呼叫运行控制中心，只有具备一定呼叫授权等级的工作人员才能够呼叫运行控制中心。）
u 系统架构
系统采用全IP架构。
u 设备保护
设备的电源及信号进线加装防震、强电干扰和雷电的保护器，同时有过压过流保护装置。设备须配置避雷装置。电源具有短路和过压保护性能。设备应具有良好的接地装置。
u 基本业务
组呼、单呼、广播呼叫、呼叫优先级，发射优先级、用户授权等级等多种优先级管理方式，限时通话、优先呼叫、迟后加入、动态重组、呼叫显示、讲话方识别显示、缩位寻址、呼叫限制 、移动台遥毙/复活、短数据业务。
u 扩展功能
紧急呼叫、强拆强插、优先级和权限:管理员权限、用户终端、通话组可设置多优先级。
1.3 系统建设规划思路
建设园区数字集群通信系统的目的是覆盖园区的管路区域，形成全区域内的语音对讲通信，并可以实现全网的统一调度，统一管理，提高频谱资源利用率，增强系统保密性及安全性，提高园区指挥调度效能，保障日常生产运行，增强特殊情况下的应急处置能力，提供多元化的优质服务。
Ø 能够提供安全、准确和优质的语音通信和数据传输服务。
Ø 为保障园区相关部门的正常运营，向园区内部的人员、车辆提供移动通信和指挥调度手段，提高园区内平面移动通信的能力。
Ø 提高园区各部门运行过程中对紧急情况、突发事件的应急处置能力，系统容量充裕，可以及时统一指挥调度跨部门参与人员，共同完成特定任务。
Ø 符合通信稳定运行标准，能够提供连续、不间断、有效畅通的通信保障，系统支持冗余功能和热备份单元，系统可靠性、稳定性要达到高等级标准。
我公司设计的PDT系统能够符合生产运作方式，能够满足各点之间的大量信息交换，使各点之间做到高度的协调统一。
该系统符合专网通信规范的要求，系统的结构和配置注重高可靠性，系统的无故障通信保障率应保证在一个较高的水准上。
功能必须满足园区日常生产运行的特点，即以小范围高密度的生产调度功能为主，同时兼顾短数据传输功能。
根据园区的应急指挥与生产调度需求，结合我公司相关产品，特提出下面解决方案，其中主要建设内容如下：
1. 在园区内建设1套PDT数字集群基站，同时，建立相应的控制中心及指挥调度管理平台。
2. 通过IP网络，实现指挥调度平台与基站互联互通。
3. 系统配备网管功能，通过客户端能够对系统进行系统管理、安全管理、设备监控、故障管理以及配置管理。
4. 系统配置调度功能，能够通过调度客户端对系统内的终端进行语音调度，短信调度，工作任务信息下发。同时系统配置全网录音功能，所有移动终端与调度台、移动终端与之间的通话，调度软件都会自动录音，并且可以对录音文件进行查询和回放。录音保存了重要通话，并且在特殊情况下方便用户调查取证。
本方案计划在园区内，实现指挥人员在指挥中心，通过数字对讲机呼叫调动基站信号覆盖范围内的全部或单个工作人员，并保障各部门内部互通互联，以满足应急状态下各关键部门通信不掉线、互通无障碍的工作要求。系统具备语音调度、短信调度、工作任务下发等功能。
1.4 系统网络结构
本次为园区配置的PDT数字集群系统为单基站系统，单基站集群系统最简单最基本的组网形式，主要应用于覆盖范围要求不大的地区。在准平滑地区，手持台覆盖半径可达15公里以上。单基站模式包括控制中心设备、基站设备、天馈设备，是一套完整的集群系统，话务量大，分组多，对调度通信要求高的场合。此次所覆盖的区域南北向约8公里，东西向约5公里，单基站覆盖范围完全满足该区域的信号接入要求。

全区共16个安防检查站，均在基站所覆盖范围内，每个检查站的工作人员配备对讲机，每个检查内部分为一个对讲机分组，可以直接进行内部通信，并且可以选择跨组呼叫，实现全区的呼叫通信，对讲机设备配备巡更模块，可以直接依靠对讲机进行在线式巡更功能，便捷快速的实现园区内的巡更系统部署。
1.4.1 系统构成
本项目采用PDT系统1套3载频基站完成整个园区的覆盖。
配备1套网管系统硬件设备和管理系统，配备1套网管客户端软件，实现对各自用户和基站的独立管理。
配备1套网管调度系统，实现调度功能，支持通过调度软件对用户进行调度管理。
配备1套巡更管理系统，实现巡更对讲机的巡更数据上传及管理。
集群系统的中心设备与基站子系统通过IP链路将中心与基站联接起来，方便设备的管理。
单基站系统按功能架构可主要分为：基站子系统、业务终端两个部分。具体介绍参见下表：
子系统
描述
基站系统
负责按照空中接口协议与无线移动台建立通信，控制基站内部呼叫建立、维护，基站无线资源的管理，基站设备的操作维护等功能。
业务终端
业务终端包括移动台和固定终端，移动台有手持终端、车载终端等，固定终端有调度台、网管终端等。
1.4.2 网络拓扑（单基站）

1.4.3 系统组网图

在园区内建设PDT数字集群系统，在楼顶安装室外全向天线，覆盖整个园区室外部分区域与室内办公区域。在整个园区范围内，基本不存在通信盲区，语音通话质量良好。如在后期实际使用过程中发现存在个别通信盲区，可采用海能达直放站进行补盲。

1.5 室外全向天线设计
本次设计的天馈系统所使用的基站天线采用大功率室外玻璃钢全向天线，长度5米左右，将玻璃钢天线底部用卡子固定在抱杆上即可。天线增益9dB。安装时须注意防水、防雷处理。

1.6 系统可靠性设计
1.6.1 基站故障弱化与基站备份
l 多级故障弱化
Ø 基站故障弱化单站模式
当基站与核心网（MSO）之间的链路发生故障时，基站仍然正常工作，但是以单基站集群方式运行，更新空口广播。通话组保持不变，具有组呼、优先级、紧急呼叫等基本集群功能，基站内部的呼叫可以继续保持，当前基站下移动台的登记信息不丢失并可以接收新用户登记请求（但可能无法连通中心数据库，因而无法对用户进行有效身份识别和合法性检查）。当链路恢复后，基站可以上传更新用户数据，同时恢复为正常工作状态。
Ø 信道机故障弱化常规中转台
当主控制信道和备份控制信道所属信道机都发生故障时，仍能正常工作的信道机可故障弱化为常规中转台继续提供服务，在下行信道保持信道持续激活（不休眠），以协助终端发现常规信道，并通知终端当前的工作模式。当主备控制信道所属信道机恢复后，信道机恢复为集群模式状态。
l 核心网（MSO）备份
本次为园区提供的数字集群系统未配置核心网（MSO）备份功能，但是预留核心网（MSO）备份接口。在后期项目建设时，在不打乱现有设备部署的情况下，通过增加部分硬件设备及升级软件的方式，增加核心网（MSO）备份功能。
核心网（MSO）备份支持本地备份与异地备份。核心网设备：核心交换机、核心路由器、中控服务器、交换服务器、网管服务器和调度服务器根据需要进行相应的冗余备份，当某台核心设备出现异常时，另一台备用设备将快速接管业务，保证后续业务正常运行。主备切换分为自动切换和手动切换两种方式。
Ø 自动切换：当系统设备发生故障时，系统将自动切换，保证系统不间断工作。
Ø 手动切换：系统运行正常时需要执行升级和维护等操作可手动切换主备设备。
l 基站主控信道备份
主控信道备份是指网管为基站配置指定的信道机号码作为备用主控信道。在基站运行过程中，当主用控信道出现故障时，将启用备用主控信道，保证系统能正常工作。当备用控制信道发生故障时，则启用原控制信道，双控制信道都发生故障，最先复位成功的配置为主用主控信道。现阶段主用主控信道与备用主控信道的物理频点不一样，当主用主控信道改变时，辅控信道也随之改变。系统调试时，可根据用户分组数量与终端数量，结合用户实际需求，来决定是否需要配置备份控制信道。
l 基站控制器（BSCU）备份
基站控制器（BSCU）备份是指在同一基站内为BSCU配置一个相同配置的备用BSCU（IP地址除外），当主用BSCU发生故障时，备用BSCU可快速接管业务，保证后续业务正常运行。主备BSCU切换过程中系统将无法正常处理业务。主备BSCU切换分为自动切换和手动切换两种方式。本方案按照具备BSCU备份功能设计。
Ø 自动切换：当BSCU发生故障时，系统将自动切换。
Ø 手动切换：BSCU运行正常时需要执行升级和维护等操作可手动切换主备BSCU。
l 基站电源热备份
本次为园区集群系统的基站电源模块，是通过将原有的供电单元的硬件进行重新设计，并更改背板相应供电线路，使得新设计的供电单元，独立一个单元就可以给整个基站供电，另外一个供电单元作为备份，并共同分担负载进而延长每个单元的使用寿命，延长供电单元的MTBF，当其中一个单元故障时，整机供电不会受到影响，且可以热插拔进行在线更换。
新设计的供电单元每个单元中设置了2个电源模块，当其中一个电源模块故障时，电源总输出功率减半，当环境温度在50℃以下时，可提供850W的输出功率，当温度在60℃时，可提供接近600W的输出功率。当整机只剩下一个电源模块时（2个供电单元坏掉了3个电源模块，或1个供电单元坏掉了1个电源模块），且当环境温度超过50℃时，可以通过关掉2个信道机单元来达到整机其他单元供电不受影响。
l UPS应急电源系统
本次为园区数字集群系统配置了UPS应急电源系统，基站与核心网设备总共功耗约3000w，UPS应急电源系统满载功率4.0kw，可满足基站与核心网设备的使用。UPS主机配置艾默生ITA系列主机，标准机架式设计。蓄电池采用松下12V-100AH蓄电池16节。UPS应急电源系统能够满足在市电停电的情况下，基站设备与核心网设备超过4个小时的使用。
1.6.2 硬件可靠性
采用控制器和电源冗余设计，确保系统的可靠性和稳定性。从硬件可靠性设计角度，采用了如下措施：
l 冗余的供电方案设计，每个供电单元可以同时给两个信道机单元供电，同时电源输出经合路后，给基站控制器单元、风扇单元、分路器单元提供电源，只要有一个供电单元正常，这些单元都能够正常工作。
l 隔离机制，例如当一个信道机出现故障的时候，系统自动把该信道机隔离。
l 重要数据采用非易失存储器保存、前后台数据备份方式，保证数据的可靠性和一致性。
l 单板上使用的电子元器件经过严格筛选和测试，满足工业级温度范围；整机经过24小时高温50℃老化试验，确保产品长期使用的稳定性和可靠性。
l 配置UPS供电电源，在市电断电的情况下继续维持基站正常运转约5小时。
1.6.3 软件可靠性
系统软件可靠性体现在强大的容错能力上，软件系统的容错能力是当软件故障出现时，不会导致整个系统的崩溃，即系统具有自愈能力。系统软件的容错能力主要体现在以下几方面：
l 分布式部署
基站有强大的运算能力，部署有呼叫控制模块和数据库，能极大分担核心网（MSO）的处理压力，且一旦核心网（MSO）故障或与核心网（MSO）的链接故障，基站能独立工作，支持基站覆盖范围内用户间的集群通信，提升了稳定性。
l 任务监控
软件运行时，对遇到的各种软件内部错误及部分硬件错误，都有输出的管道，即监控进程。监控进程可监测任务运行状况，处理系统异常，并发送报告。
l 数据校验
能够进行定时或事件驱动的数据一致性检查，并且能够选择性或优先性地恢复数据的一致性，并输出相应的日志和告警。
l 操作日志信息保存
系统记载操作员的操作情况，并将记录情况保存在系统的操作日志上。可以根据操作日志定位由于操作而引起的系统异常或错误，从而恢复系统到正常状态。
l 流量控制
系统控制内部和接口流量。在系统负荷达到一定程度时，自动采取多种措施，降低系统负荷，避免流量过大引起过载。
1.6.4 终端编组方案
① PDT用户号码定义
PDT用户号码分为三段:

区号范围为200～806；其中200～327（共127个），为MPT系统号码段；328～806（共479个），为PDT系统号码段。
队内拨号只拨三位个(组)呼用户号；跨队拨号加拨二位队号,共5位；跨区拨号须拨全码,共8位。拨完用户号码后，再拨“#”键表示结束。
② 队号和用户号的分配
一个区号内的队结构个呼可分为:

Ø 队号：范围是20～65，共46个队；
Ø 个呼用户号码：范围是200～899，每个队中个呼号总数是700；
Ø 个呼用户号码总数是32200。

一个区号内的队结构组呼可分为:

Ø 队号：范围是20～99，20～65是与个呼对应的组呼队（同队组呼），66～99为跨队组呼队，可供不同队之间的移动台组呼使用。
Ø 组呼用户号码：范围是900～999，每个组呼队中组呼号总数是100；
Ø 组呼用户号码总数是8000。
1.6.5 用户链路性能指标
按照单基地的基站设备配置2个载波计算，单站要求的带宽为2*128Kbps=256 Kbps。

1.7 系统模块部署
本系统计划提供给园区应急通信指挥及日常生产调度使用，考虑到工作人员分组较多，通话较为频繁，本项目设计采用PDT数字集群系统1套3载波基站完成整个园区的信号覆盖。3载波基站同时提供6个信道，其中至少一个信道为系统控制信道，其他5个信道可分配给语音通信和数据通信使用。本方案按照6个信道中，1个控制信道， 5个语音业务信道规划。建设时信道分配根据实际终端数量、分组数量情况而定。
l 中心基站部署
调度系统及基站将安装在园区的设备机房，天线安放在机房楼顶。
l 数字集群交换中心部署
在园区建设一套集群交换中心，负责全部基站、调度中心、录音服务器的信号处理。
l 网络管理系统部署
在园区建立一套网络管理系统，实现对系统网络、基站和终端设备的管理、监控和维护。
l 调度台部署
在交换中心配备一套调度服务，分别实现对终端用户的调度管理。每套调度系统分别设置用户ID个呼、组呼、全呼ID范围，实现对各自管辖范围内用户的管理。
调度台采用全中文操作环境，要求具备呼叫、短数据、状态信息、紧急告警、监听、动态重组等基本业务。
l 录音服务部署
在交换中心配置1套录音服务系统，完成对终端设备的录音，录音服务负责对全体设备的个呼号、组呼号等ID号录音，系统最多同时支持15路并发录音。
录音数据库中心可保留最大一年的录音数据量，当超过一年应自动清理历史数据，并进行通报。系统中进行的电话呼叫，录音接口可以捕获所有进过该基站的所有录音数据。
录音播放可以进行速度调整，可以进行慢速、快速播放，方便录音查询。既可以增加查询速度，又不会漏掉语音内容。
录音管理系统采用B/S架构，可以在任何电脑上进行查询、管理。
1.8 系统容量计算
现在为园区规划建设一套3载波PDT数字集群系统，提供1个控制信道5个语音业务信道。
现在计算5个语音业务信道理论可用用户数量。
设A为总话务量，X为用户数。
爱尔兰a=0.009Erl（按照客户业务模型估算）， B=5%（呼叫排队概率），计算原则A = 用户数*爱尔兰，即A=X*a。
根据 Eelang_C 表（表中第一列表示业务信道数，第一行表示排队概率），即可得出所需的信道数。
计算如下：
用户情况： 用户数=X， a = 0.009， B = 5% (呼叫排队概率 )
所以，话务量A = 用户数 * 爱尔兰= 0.009X
查爱尔兰表可知，目前需要在拥有3个业务信道的情况下，可支持的总话务量为1.905。故X=A/0.009=1.905/0.009=211
可知，在拥有3载波，5个语音业务信道的情况下,理论上本系统可支持个211个用户语音对讲使用，可以满足现有终端数的接入需求，并为后期扩容预留空间。
爱尔兰表

2 系统特点及功能介绍
2.1 系统特点
2.1.1 先进的全IP架构

PDT系统为全IP架构，实现全网所有网元间的语音及数据的交换，拓扑结构简单，灵活易扩展。交换机及路由器等网元设备需为市场上的通用主流产品，方便用户自行采购，便于降低后期维护成本。
支持采用系统冗余的方式来保障其网络的运行可靠性，避免任意节点故障引起的全网故障及功能缺失。
2.1.2 电信级的高可靠性设计
Ø 采用集中式控制系统架构设计，各单元模块化设计理念，支持多级故障弱化模式，有效提高产品的可靠性和效率。
Ø 系统关键硬件设备部件支持冗余备份机制，如基站控制器采用冗余热备份、集群主控信道热备份，基站电源模块热备份等。
Ø 核心网设备支持备份（暂未配置备份设备，预留备份接口），主用和备用设备进行实时数据同步。当主用设备出现故障时，备用设备能实时接管业务。
2.1.3 丰富的业务能力
Ø 具有登记/注销、组登记/组注销、鉴权等移动性管理能力。
Ø 能够提供单呼、组呼、紧急呼叫、广播呼叫、全呼等基本语音业务。
Ø 支持中文短信传输、状态消息和紧急告警等基本数据业务。
Ø 提供丰富的二次开发接口。用户可以根据自己的需要量身定制，对系统进行二次开发，扩展更多种类的数据应用业务。
Ø 提供迟后进入、用户优先级管理、环境监听、慎密监听、通话组扫描、强拆/强插、遥晕/复活、遥毙、动态重组、组派接、录音、终端远程检测、包容呼叫、全网录音、动态重组等补充业务。
2.1.4 灵活组网
Ø 基于全IP架构，组网灵活，对链路实时性要求低。设备可以灵活布置在网络的各个位置，方便增删网络节点。
Ø 系统预留接口，可以通过增加互联网关设备的方式与PSTN/PABX、PDT常规、MPT集群等网络实现对接，互联互通。
Ø 能够支持多种传输承载方式（IP、E1、无线等）和组网拓扑类型（树型、星型等）。
2.1.5 强大的系统管理功能
Ø 支持SNMP远程网管和操作维护功能，便于设备维护和远端管理。
Ø 网管系统采用C/S结构，保证操作维护系统具有良好的组网能力和扩充性。
Ø 网管系统可以集中管理各系统网元，界面友好，功能全面，支持远程升级和平滑扩容。
2.1.6 先进的设计思想
Ø 基站采用刀片式结构设计，体积小，操作维护方便，散热性能更优。
Ø 软件无线电设计，利用软件切换调制解调方式，轻松实现技术体制的切换，从而提供长期技术演进的能力。
Ø 模块化设计，可以根据用户需要灵活裁剪系统功能。
2.1.7 平滑技术演进
完全遵循PDT标准，继承MPT模拟集群拥有的全部业务，保持原有的用户使用习惯。
2.2 基本业务功能
2.2.1 移动性管理
移动性管理包含开机登记、附加鉴权登记、群登记、关机注销、组登记、组注销等业务。
Ø 开机登记：移动终端开机后，需向系统发起登记请求，待系统确认其身份及服务权限后方可为其提供服务。
备注：为了避免多个移动终端同时登记造成网络繁忙，系统可以利用参数配置规定移动终端开机选择登记或不登记的业务属性。
Ø 附加鉴权登记：当移动终端向系统发起登记请求时，系统可根据网管配置的安全等级对正在发起登记的移动终端进行鉴权，只有通过鉴权的移动终端才能成为网络内的合法用户。
Ø 群登记：系统对移动终端发布广播，要求指定的部分或全部移动终端重新登记。
Ø 关机注销：移动终端关机时，可先向系统请求将自己的登记信息从网络中删除。
Ø 参与组附着:当移动终端选中或者切换当前组为参与组时，均需要向系统发送参与组附着信令，通知系统终端当前附着参与组信息。当移动终端的参与组被叫起时，系统将会通过移动终端的当前附着参与组信息决定是否分配业务信道。
Ø 控制信道重选：控制信道重选包括自动重选和手动重选两种方式。自动重选是指移动终端结合自身配置信息和系统广播信息，通过综合判断当前站和目标站的信号质量、优先级、是否联网等因素，确定是否选择重新登记到目标站控制信道。手动重选是指用户通过手动输入目标站控制信道的信道号，指定移动终端切换到对应的控制信道。
2.2.2 安全功能
安全功能主要包括鉴权和加密。
Ø 鉴权：移动终端在使用某些业务时，会与系统通过约定的加密算法来验证合法性。在安全认证时，可以是移动终端验证系统的合法性，也可以是系统验证移动终端的合法性，或双方相互验证。
Ø 端到端加密：主要包括移动终端和基站之间的空口加密和移动终端之间的端到端加密。
2.2.3 基本话音业务
基本语音业务包括单呼、组呼、调度台互连呼叫、系统全呼、广播呼叫等。
Ø 单呼
自动摘机单呼：呼叫发起后，被叫移动终端自动接通呼叫，不需要做任何操作。
手动摘机单呼：呼叫发起后，被叫移动终端显示有呼叫，需要按接听键接通呼叫，或按挂机键结束呼叫。
Ø 组呼：多个移动终端用户（可以包含调度台）之间相互通话的呼叫。一个组成员发起呼叫，其他组成员加入并参与通话，是一种一对多的半双工语音呼叫业务。
Ø 调度台互连呼叫：移动终端发起包含调度台的呼叫或调度台发起包含移动终端的呼叫。
Ø 系统全呼：全系统所有用户都参与的通话，只有发起通话的用户才能讲话，其他用户只能接收通话。
Ø 广播呼叫：面向特定的一个或多个移动终端用户发起的通话，只有发起方用户能讲话，其他用户只能接收通话。
2.2.4 基本数据业务
Ø 基本数据业务：短数据传输、短数据上拉、状态消息和紧急告警等基本数据业务。
Ø 短数据传输：用户之间或用户与调度台之间发送短信。
Ø 状态消息：收发双方预先编码设定好的一些信息，如巡逻、加油等。
Ø 紧急告警：是个状态消息，通常在移动终端发起紧急呼叫时发射。
2.3 补充业务功能
2.3.1 紧急呼叫
紧急呼叫是指用户在紧急情况下发起的呼叫。
通过紧急呼叫按键发起的紧急呼叫，一般采用“热麦”方式，即移动终端的麦克风为常开状态，用户无需压下PTT即可随时讲话，只有调度台可以打断用户的讲话，这种紧急呼叫一般是用户处于危险状态且操作不方便的情况下使用。
通过拨打特殊号码发起的紧急呼叫，其它呼叫参与方可以在讲话方释放话权后申请讲话。这种紧急呼叫不同于广播呼叫，其被叫目标可以申请讲话，而广播呼叫的被叫方只能接收不能发起讲话，紧急呼叫常在用户处理各种紧急事务时使用。
2.3.2 组呼参与基站动态分配
在组呼过程中，一个组的成员可能分布在很多基站的覆盖区域。对于传统的集群系统，由于无法判断当前某一呼叫的组成员分布在哪些基站的覆盖区域，通常会为该组呼分配所有基站的业务信道，而某些基站覆盖区域实际上没有该组呼的成员存在，造成了这些基站分配的业务信道资源浪费。组呼参与基站动态分配功能可以有效提高系统信道利用率。
2.3.3 优先接入
基站的空口资源有限，为了更有效地处理用户的服务需求，系统根据用户等级、用户类型等对用户实施分批接入的策略。系统在某一时段，可能只允许某一级别或某一类用户接入到系统中，对这类用户而言，他们此时拥有优先接入到系统的权利。
2.3.4 呼叫优先级
系统会根据不同的呼叫发起用户、呼叫的类型、参与呼叫的人员结构等，对这些呼叫分优先级别进行处理，先处理优先级别高的呼叫，再处理优先级别低的呼叫。系统繁忙时，可以主动结束级别比较低、不重要的通话，将资源分配给高级别、高紧急程度的呼叫。
预占优先是指呼叫建立时具有获得资源保障的权限。如果呼叫建立时，系统内没有可用的资源，可以通过预占优先权限拆掉优先级低的呼叫占用的资源。超级组呼的优先级别最高，具有预占优先权，只有很重要的成员才有权限发起。紧急呼叫的级别仅次于超级组呼，也具有预占优先权。普通呼叫如遇系统繁忙，需要等待有资源时才能正常通话。
2.3.5 用户等级
系统根据重要程度将用户分成不同的等级。
2.3.6 动态通话限时
为了更合理地利用系统资源，保证信道资源不被少数呼叫独占，系统对单次呼叫时长以及呼叫过程中讲话方单次发言的时长进行限制，当呼叫时间超过系统设定的时长后，系统会主动将呼叫拆除。
动态通话限时是系统根据不同时段的繁忙情况动态调整每个时段呼叫时长限制值，一般而言，繁忙时段设置的呼叫时间较短，空闲时段设置的呼叫时间较长。在通话因限时即将结束时，系统可以通过空中信令通知所有移动终端，终端以声光等警告提示用户本次通话即将结束，预防由于突然断线导致话音中断。
2.3.7 通话组/背景组扫描
Ø 通话组扫描：移动终端对通话组扫描列表内的组号码进行扫描。当有通话组在通话时，移动终端可以选择加入该通话组进行通话。通话组扫描包含两种情况：当移动终端处于空闲状态时，可以参与接收当前所在组之外的其它扫描组的呼叫；当移动终端处于通话状态时，可以扫描到稍后发起的更高级别的呼叫，并根据需要切换到更高级别的呼叫。
Ø 背景组扫描：背景组具有最高的业务优先级，仅授权的调度台或移动终端可以发起组呼，默认不显示在移动终端的组呼列表中。移动终端无法通过旋钮或菜单选中背景组，因此不能对背景组发起呼叫，只能接收其呼叫。移动终端在使用过程中会一直对背景组进行扫描，只要有背景组呼叫，都会加入到该呼叫中。
2.3.8 动态重组
动态重组允许授权的调度台通过空口向移动终端动态添加临时通话组，而不需要对移动终端进行重新编程。授权的调度台可以通过增加或移动的方式，将组成员从一个组调入另一个组，且这种变更能够立即反映到移动终端上。动态重组功能允许建立和解散临时的组。例如：因为紧急任务，将两个不同组织的组临时组合成一个组，任务完成后，再解散这个临时成立的组。
2.3.9 迟后进入
迟后进入功能确保未加入组呼的成员在具备条件（通话结束或开机登记入网）后能加入到该组呼中。迟后进入在组呼呼叫已经建立且已经为该组呼叫分配了业务信道之后有效，呼叫结束且业务信道释放后结束。
2.3.10 通话组合并
通话组合并是指将多个通话组编成一个临时组。调度员根据需要将不同的多个通话组合并成一个通话组，允许不同通话组的成员互相通信，包括单个移动终端用户或电话用户。
2.3.11 慎密监听
授权的调度台对移动终端进行慎密监听时，可以监听到通话过程中的所有内容，并可以根据需要对通话内容进行录音。
2.3.12 环境侦听
环境侦听通常用于保护用户的安全（例如，当移动终端用户处于比较危险的环境时，控制中心可以通过该功能了解该用户目前所处的状态）。授权用户（如调度台）可以通过该功能建立一个到指定移动终端的特殊呼叫，该呼叫是一个单工呼叫，被叫用户只能发射而不能接收，即被叫移动终端可以将它周围环境的声音上传到控制中心，控制中心不允许发射语音到被叫移动终端。环境侦听不能在被叫移动终端处于呼叫中时发起，被侦听的移动终端用户不知道被呼叫，也不会收到语音信号。当移动终端进行呼叫操作时，已经建立的环境侦听呼叫也将自动退出。
环境侦听业务一般由网管和调度台（或授权移动终端）共同完成，即调度台或授权用户提出申请，网管在某一时间段内开通该功能。
2.3.13 强拆/强插
Ø 强插：在有调度台参与的呼叫中，当有移动终端在讲话时，调度台可以随时强行终止当前的讲话，获取讲话权开始讲话。
Ø 强拆：无论移动终端是否正在发射，授权的调度台都可以强行结束正在进行的呼叫。
2.3.14 MS遥晕/复活
Ø 遥晕：如果移动终端出现丢失等情况，调度台可将其遥晕，禁用丢失的移动终端正常呼叫功能。被遥晕的移动终端不能发起或者接收任何网络的服务（包括各类呼叫、短消息等业务）。
Ø 复活：授权用户可以对被遥晕的移动终端进行复活，使移动终端恢复正常工作状态并获得遥晕前能使用的网络服务。
备注：遥晕功能可以配置为系统和移动终端进行双向鉴权，避免操作失误。
2.3.15 MS遥毙
授权的调度台可以通过界面操作遥毙移动终端。被遥毙的移动终端将被完全的、永久的禁用，失去所有操作功能。被遥毙的移动终端如果想重新使用，需将移动终端交给相关的机构重新设置。
备注：遥毙功能可以配置为系统和移动终端进行双向鉴权，避免操作失误。
2.3.16 指令脱网并维持
调度台可以强行将用户或通话组转移到常规信道上通话。在调度台取消操作之前，这些用户、组将保持在指定的常规信道上通话，不能返回到集群控制信道上，即使返回，也会被重新拉到常规信道上。
2.3.17 跟踪
调度台可以发起对移动终端的跟踪，获得移动终端当前所处基站、开关机状态、是否处于呼叫等状态信息。当被跟踪的移动终端有呼叫产生时，系统会通知调度台，调度台可以设置成自动加入呼叫，并可以对该呼叫进行监听、强插、强拆、自动录音等操作。
2.3.18 遇忙排队和自动回叫
Ø 遇忙排队：当系统信道全部被占用时，用户通过PTT按键发起呼叫，系统通过移动终端提示用户：“系统繁忙，呼叫已排队”。此时用户发起的呼叫在排队有效期内将处于等待状态，不会结束。
Ø 自动回叫：用户发起呼叫，因为被叫正忙（或其他原因），系统拒绝了呼叫，并开始对被叫进行监控。被叫移动终端在收到系统拒绝信令后，结束呼叫。当系统监控到被叫已经空闲后，会自动建立呼叫，并通知到主叫和被叫。主叫用户在接收到系统的回叫提示后，可以选择接通或拒绝。
2.3.19 自动重发
用户通过PTT按键发起呼叫后，如果在移动终端设定的时间内没有得到系统的确认，用户不需要再按PTT发起呼叫，移动终端会根据随机接入协议重新发起呼叫，自动重发次数由移动终端设定。
如果移动终端在没有超过自动重发次数时获得系统的确认信息，移动终端停止重发并进入正常的呼叫过程；如果移动终端重发次数已达到设定的最大次数，且没有获得系统的确认信息，移动终端会显示呼叫请求失败信息。
2.3.20 呼叫显示
用户通过PTT按键发起呼叫，呼叫接通后，所有参与呼叫的移动终端界面都会显示呼叫的相关状态信息，直到呼叫结束，便于用户了解当前移动终端呼叫状态。
2.3.21 呼叫提示
当用户处于通话过程中，有其他呼叫进来时，用户移动终端屏幕上会显示新呼叫的呼叫类型和主叫方号码。用户可以选择继续当前通话，拒绝新呼叫；或挂断当前通话，接通新呼叫。
2.3.22 主叫显示
这是针对被叫移动终端的业务。当主叫移动终端发起呼叫请求（按下PTT键）时，如果被叫拥有主叫显示功能，系统在通知被叫时，将主叫号码也传给被叫。这样被叫移动终端就能在提示用户接听电话的同时显示主叫号码，便于被叫用户在接听电话之前知道是谁发起的呼叫。
2.3.23 讲话方身份识别
在组呼过程中，当某个移动终端获得讲话权（按下PTT键成功后获取），那么在所有正在接听讲话的移动终端上实时显示讲话方的移动终端号码，使接听讲话的用户能够知道当前讲话方是谁。
2.3.24 呼叫转移
用户可以设置两种呼叫转移方式：
Ø 自身转移：用户将自己的移动终端设置成呼叫转移，并指定转移条件、转移的业务、转移的地址，不需要时，自己可以取消转移。
Ø 第三方转移：用户将另一个移动终端设置成呼叫转移，并指定转移条件、转移的业务、转移的地址。只有发起转移请求的用户才能取消转移，被转移的移动终端不能自己取消转移。
转移条件包括：
Ø 无条件转移：即不管当前移动终端处于什么状态，都将当前服务转移到另一个移动终端。
Ø 遇忙转移：即用户处于通话过程中时才转移。
Ø 无应答转移。
Ø 不可达转移或关机转移。
转移的业务类型包括：
Ø 语音呼叫转移
Ø 分组数据业务转移
Ø 短数据转移
Ø 状态呼叫转移
2.3.25 呼叫限制
通过对系统的配置，在系统侧实现对某个移动终端的呼入/呼出限制（例如：单呼、组呼、外网呼叫、短消息、分组数据业务等），使呼叫的请求信令直接在系统被拒绝，相关信令不会到达被叫方。

3 设备介绍
3.1 基站设备
基站系统物理设备主要由信道机单元、基站控制单元、供电单元、风扇单元、分路器、路由器、合路器和基站接口单元组成，结构图如下所示。

3.1.1 基站控制器BSCU
基站控制单元（BSCU）实现部分移动性管理、呼叫的接续控制、无线资源管理、基站内设备的操作维护，以及基站与交换中心的接口等功能。管理基站范围内的无线链路资源，为各种呼叫业务分配无线链路
技术指标：
指标项
指标值
Form Factor
RACK
CPU频率
3.10GHz
Processors
Quad-core Intel® Xeon®E-1220 processors
Processor Sockets
1
Front Side Bu
