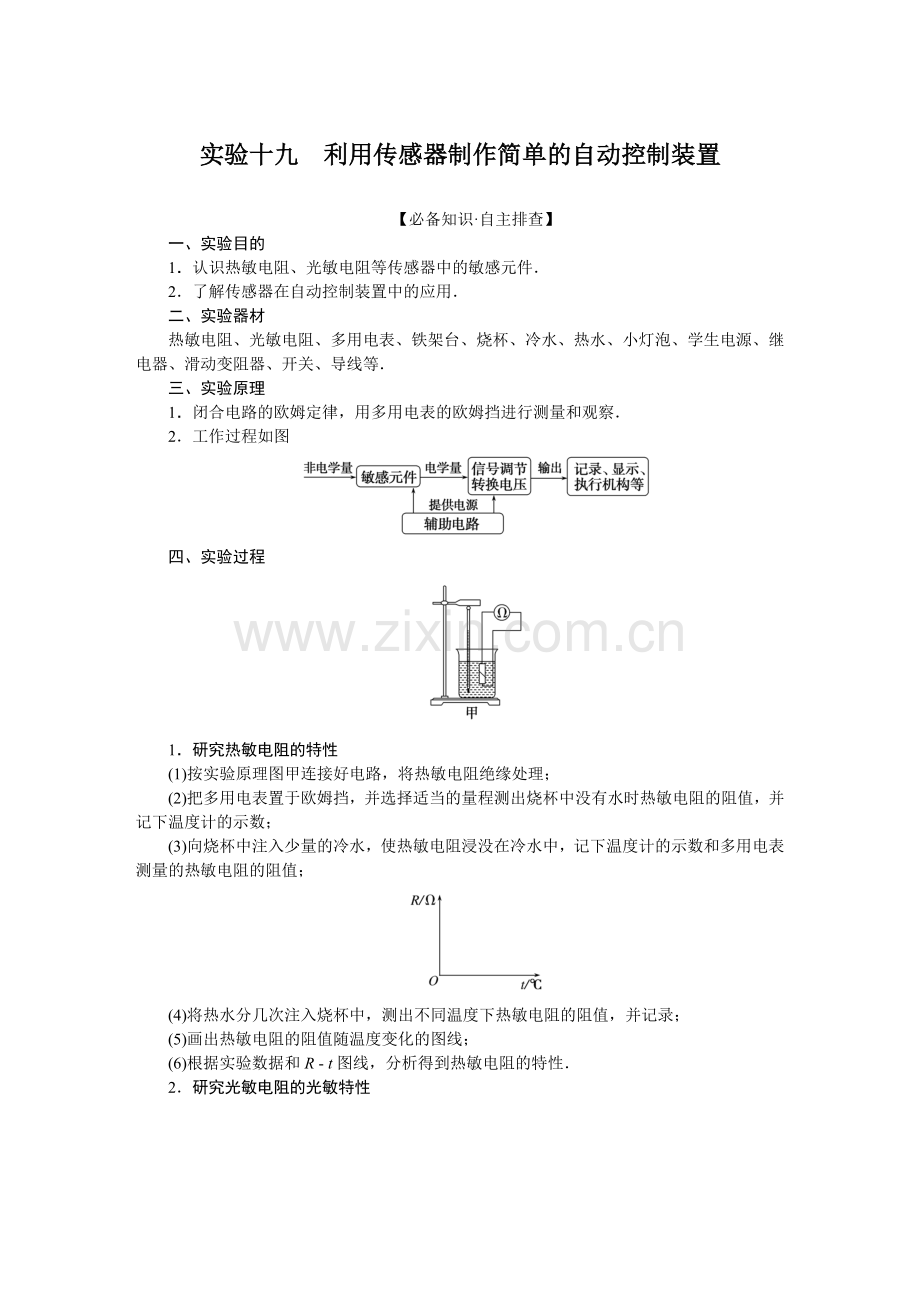

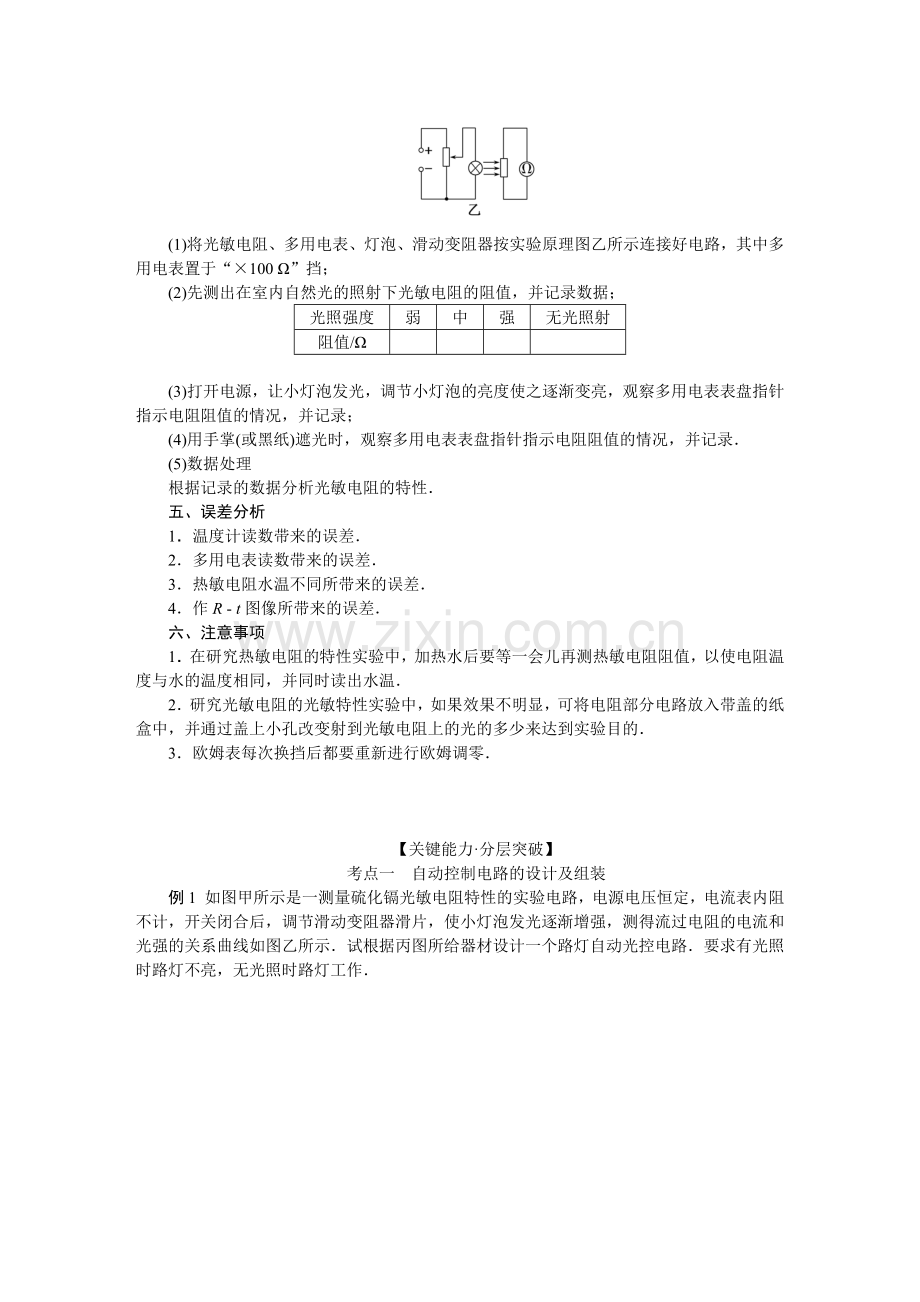

实验十九 利用传感器制作简单的自动控制装置 【必备知识·自主排查】 一、实验目的 1.认识热敏电阻、光敏电阻等传感器中的敏感元件. 2.了解传感器在自动控制装置中的应用. 二、实验器材 热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等. 三、实验原理 1.闭合电路的欧姆定律,用多用电表的欧姆挡进行测量和观察. 2.工作过程如图 四、实验过程 1.研究热敏电阻的特性 (1)按实验原理图甲连接好电路,将热敏电阻绝缘处理; (2)把多用电表置于欧姆挡,并选择适当的量程测出烧杯中没有水时热敏电阻的阻值,并记下温度计的示数; (3)向烧杯中注入少量的冷水,使热敏电阻浸没在冷水中,记下温度计的示数和多用电表测量的热敏电阻的阻值; (4)将热水分几次注入烧杯中,测出不同温度下热敏电阻的阻值,并记录; (5)画出热敏电阻的阻值随温度变化的图线; (6)根据实验数据和R ­ t图线,分析得到热敏电阻的特性. 2.研究光敏电阻的光敏特性 (1)将光敏电阻、多用电表、灯泡、滑动变阻器按实验原理图乙所示连接好电路,其中多用电表置于“×100 Ω”挡; (2)先测出在室内自然光的照射下光敏电阻的阻值,并记录数据; 光照强度 弱 中 强 无光照射 阻值/Ω (3)打开电源,让小灯泡发光,调节小灯泡的亮度使之逐渐变亮,观察多用电表表盘指针指示电阻阻值的情况,并记录; (4)用手掌(或黑纸)遮光时,观察多用电表表盘指针指示电阻阻值的情况,并记录. (5)数据处理 根据记录的数据分析光敏电阻的特性. 五、误差分析 1.温度计读数带来的误差. 2.多用电表读数带来的误差. 3.热敏电阻水温不同所带来的误差. 4.作R ­ t图像所带来的误差. 六、注意事项 1.在研究热敏电阻的特性实验中,加热水后要等一会儿再测热敏电阻阻值,以使电阻温度与水的温度相同,并同时读出水温. 2.研究光敏电阻的光敏特性实验中,如果效果不明显,可将电阻部分电路放入带盖的纸盒中,并通过盖上小孔改变射到光敏电阻上的光的多少来达到实验目的. 3.欧姆表每次换挡后都要重新进行欧姆调零. 【关键能力·分层突破】 考点一 自动控制电路的设计及组装 例1 如图甲所示是一测量硫化镉光敏电阻特性的实验电路,电源电压恒定,电流表内阻不计,开关闭合后,调节滑动变阻器滑片,使小灯泡发光逐渐增强,测得流过电阻的电流和光强的关系曲线如图乙所示.试根据丙图所给器材设计一个路灯自动光控电路.要求有光照时路灯不亮,无光照时路灯工作. 【跟进训练】 1.[2021·沈阳质检]为了节能和环保,一些公共场所用光控开关控制照明系统,光控开关可用光敏电阻控制,如图甲所示是某光敏电阻阻值随光的照度变化曲线,照度可以反映光的强弱,光越强照度越大,照度单位为:勒克斯(lx). (1)如图乙所示,电源电动势为3 V,内阻不计,当控制开关两端电压上升至2 V时控制开关自动启动照明系统.要求当天色渐暗照度降至1.0(lx)时控制开关接通照明系统,则R1=________kΩ. (2)某同学为了测量光敏电阻在不同照度下的阻值,设计了如图丙所示的电路进行测量,电源(E=3 V,内阻未知),电阻箱(0~99 999 Ω).实验时将电阻箱阻值置于最大,闭合S1,将S2与1相连,减小电阻箱阻值,使灵敏电流计的示数为I,图丁为实验时电阻箱的阻值,其读数为________kΩ;然后将S2与2相连,调节电阻箱的阻值如图戊所示,此时电流表的示数恰好为I,则光敏电阻的阻值为________kΩ(结果保留3位有效数字). 2.由半导体材料制成的热敏电阻阻值是温度的函数.基于热敏电阻对温度敏感原理制作一个火灾报警系统,要求热敏电阻温度升高至50 ℃时,系统开始自动报警.所用器材有:直流电源E(36 V,内阻不计);电流表(量程250 mA,内阻约0.1 Ω);电压表(量程50 V,内阻约1 MΩ);热敏电阻RT;报警器(内阻很小,流过的电流超过10 mA时就会报警,超过30 mA时就会损伤);滑动变阻器R1(最大阻值4 000 Ω);电阻箱R2(最大阻值9 999.9 Ω);单刀单掷开关S1;单刀双掷开关S2;导线若干. (1)用图(a)所示电路测量热敏电阻R1的阻值,当温度为27 ℃时,电压表读数为30.0 V,电流表读数为15.0 mA;当温度为50 ℃时,调节R1,使电压表读数仍为30.0 V,电流表指针位置如图(b)所示. 温度为50 ℃时,热敏电阻的阻值为________Ω,从实验原理上看,该方法测得的阻值比真实值略微________(填“偏大”或“偏小”).如果热敏电阻阻值随温度升高而变大,则其为正温度系数热敏电阻,反之为负温度系数热敏电阻.基于以上实验数据可知,该热敏电阻RT为________(填“正”或“负”)温度系数热敏电阻. (2)某同学搭建一套基于该热敏电阻的火灾报警系统,实物图连线如图(c)所示,其中有一个器件的导线连接有误,该器件为________(填器件名称).正确连接后,先使用电阻箱R2进行调试,其阻值设置为________Ω,滑动变阻器R1阻值从最大逐渐减小,直至报警器开始报警,此时滑动变阻器R1连入电路的阻值为________Ω.调试完毕后,再利用单刀双掷开关S2的选择性开关功能,把热敏电阻RT接入电路,可方便实现调试系统和工作系统的切换. 考点二 拓展创新型实验 例2 [2021·山东卷,14]热敏电阻是传感器中经常使用的元件,某学习小组要探究一热敏电阻的阻值随温度变化的规律.可供选择的器材有: 待测热敏电阻RT(实验温度范围内,阻值约几百欧到几千欧); 电源E(电动势1.5 V,内阻r约0.5 Ω); 电阻箱R(阻值范围0~9 999.99 Ω); 滑动变阻器R1(最大阻值20 Ω); 滑动变阻器R2(最大阻值2 000 Ω); 微安表(量程100 μA,内阻等于2 500 Ω); 开关两个,温控装置一套,导线若干. 同学们设计了如图甲所示的测量电路,主要实验步骤如下: ①按图示连接电路; ②闭合S1、S2,调节滑动变阻器滑片P的位置,使微安表指针满偏; ③保持滑动变阻器滑片P的位置不变,断开S2,调节电阻箱,使微安表指针半偏; ④记录此时的温度和电阻箱的阻值. 回答下列问题: (1)为了更准确地测量热敏电阻的阻值,滑动变阻器应选用________(填“R1”或“R2”). (2)请用笔画线代替导线,将图乙中实物图(不含温控装置)连接成完整电路. (3)某温度下微安表半偏时,电阻箱的读数为6 000.00 Ω,该温度下热敏电阻的测量值为________Ω(结果保留到个位),该测量值________(填“大于”或“小于”)真实值. (4)多次实验后,学习小组绘制了如图丙所示的图像.由图像可知,该热敏电阻的阻值随温度的升高逐渐________(填“增大”或“减小”). 【跟进训练】 3.[2022·北京模拟]货运交通事故往往是由车辆超载引起的,因此我国交通运输部对治理货运超载有着严格规定.监测站都安装有称重传感器,图甲是一种常用的力传感器,由弹簧钢和应变片组成,弹簧钢右端固定,在其上、下表面各贴一个相同的应变片,应变片由金属制成.若在弹簧钢的自由端施加一向下的作用力F,则弹簧钢会发生弯曲,上应变片被拉伸,下应变片被压缩.力越大,弹簧钢的弯曲程度越大,应变片的电阻变化就越大,输出的电压差ΔU=|U1-U2|也就越大.已知传感器不受压力时的电阻约为19 Ω,为了准确地测量该传感器的阻值,设计了以下实验,实验原理图如图乙所示. 实验室提供以下器材: A.定值电阻R0(R0=5 Ω) B.滑动变阻器(最大阻值为2 Ω,额定功率为50 W) C.电流表A1(0.6 A,内阻r1=1 Ω) D.电流表A2(0.6 A,内阻r2约为5 Ω) E.直流电源E1(电动势3 V,内阻约为1 Ω) F.直流电源E2(电动势6 V,内阻约为2 Ω) G.开关S及导线若干. (1)外力F增大时,下列说法正确的是________; A.上、下应变片电阻都增大 B.上、下应变片电阻都减小 C.上应变片电阻减小,下应变片电阻增大 D.上应变片电阻增大,下应变片电阻减小 (2)图乙中①、②为电流表,其中电流表①选________(选填“A1”或“A2”),电源选________(选填“E1”或“E2”); (3)为了准确地测量该阻值,在图丙中,将B、C间导线断开,并将滑动变阻器与原设计电路的A、B、C端中的一些端点连接,调节滑动变阻器,测量多组数据,从而使实验结果更准确,请在图丙中正确连接电路; (4)结合上述实验步骤可以得出该传感器的电阻的表达式为________(A1、A2两电流表的电流分别用I1、I2表示). 实验十九 利用传感器制作简单的自动控制装置 关键能力·分层突破 例1 解析:由流过光敏电阻的电流和光强的关系曲线可以看出,当入射光增强时,流过光敏电阻的电流增大.根据题意设计一个路灯自动控制电路如图所示. 控制过程:当有光照射时,流过光敏电阻的电流增大,并经过放大器输出一个较大的电流,驱动电磁继电器吸合,使两个常闭触点断开,当无光照射,电流减小,放大器输出电流也减小,电磁继电器释放衔铁,使两个触点闭合,控制路灯电路接通,路灯开始工作. 答案:见解析 1.解析:(1)电阻R1和R0串联,有U1R1=U0R0,U0=2 V,当照度1.0(lx)时,电阻R0=20 kΩ,则R1=10 kΩ. (2)题图丁的电阻为R2=62.5 kΩ,题图戊的电阻R′2=22.5 kΩ,本题采用等效法测电阻,前后两次电路中的电流相等,则电路中的电阻相等,则有R2=R′0+R′2,所以R′0=40.0 kΩ. 答案:(1)10 (2)62.5 40.0 2.解析:(1)由图(b)可知,电流表的示数为50 mA,则此时热敏电阻的阻值为RT=U1I1=30.050×10-3 Ω=600 Ω,该方法所测电流值为真实电流值,所测电压值为热敏电阻和电流表两端的总电压,故根据R=UI,可知此时所测电阻值偏大;在相同电压下,温度越高,通过电流越大,说明热敏电阻的阻值随温度的升高而降低,故RT为负温度系数热敏电阻. (2)滑动变阻器R1的导线连接有误,两根导线都连接在上端,无法起到改变接入电阻阻值的作用,应一上一下连接;先使用电阻箱R2进行调试,其阻值应设置为50 ℃时RT的电阻值,即600 Ω;此时要求刚好在50 ℃时自动报警,则通过电路的电流为10 mA,报警器和电流表的电阻很小,可忽略不计,可得此时滑动变阻器的阻值为R1=UI-RT=3 000 Ω. 答案:(1)600 偏大 负 (2)滑动变阻器R1 600 3 000 例2 解析:(1)用半偏法测量热敏电阻的阻值,应尽可能让该电路的电压在S2闭合前、后保持不变,由于该支路与滑动变阻器左半部分并联,滑动变阻器的阻值越小,S2闭合前、后该部分电阻变化越小,从而电压的值变化越小,故滑动变阻器应选用最大值较小的R1才能更准确地进行实验.(3)微安表半偏时,该支路的总电阻为原来的2倍,即RT+RμA=6 000 Ω,由RμA=2 500 Ω易得RT=3 500 Ω.当断开S2,微安表半偏时,由于该支路的电阻增加,电压略有升高,根据欧姆定律可知,总电阻比原来2倍略大,也就是电阻箱的阻值略大于热敏电阻与微安表的总电阻,而认为电阻箱的阻值等于热敏电阻与微安表的总电阻,因此热敏电阻的测量值比真实值偏大.(4)由于是ln RT ­ 1T图像,当温度T升高时,1T减小,从图中可以看出ln RT减小,从而RT减小,因此热敏电阻的阻值随温度的升高逐渐减小. 答案:(1)R1 (2)如图所示 (3)3 500 大于 (4)减小 3.解析:(1)外力F增大时,上应变片长度变长,电阻变大,下应变片长度变短,电阻变小,故选D. (2)题图乙中的①要当电压表使用,因此内阻应已知,故选电流表A1;因回路总阻值接近11 Ω,满偏电流为0.6 A,所以电源电动势应接近6.6 V,故电源选E2. (3)滑动变阻器应采用分压式接法,将B、C间导线断开,A、B两端接全阻值,C端接在变阻器的滑动端,如图所示. (4)由题图乙知,通过该传感器的电流为I2-I1,加在该传感器两端的电压为I1r1,故该传感器的电阻为I1r1I2-I1. 答案:(1)D (2)A1 E2 (3)见解析 (4)I1r1I2-I1
