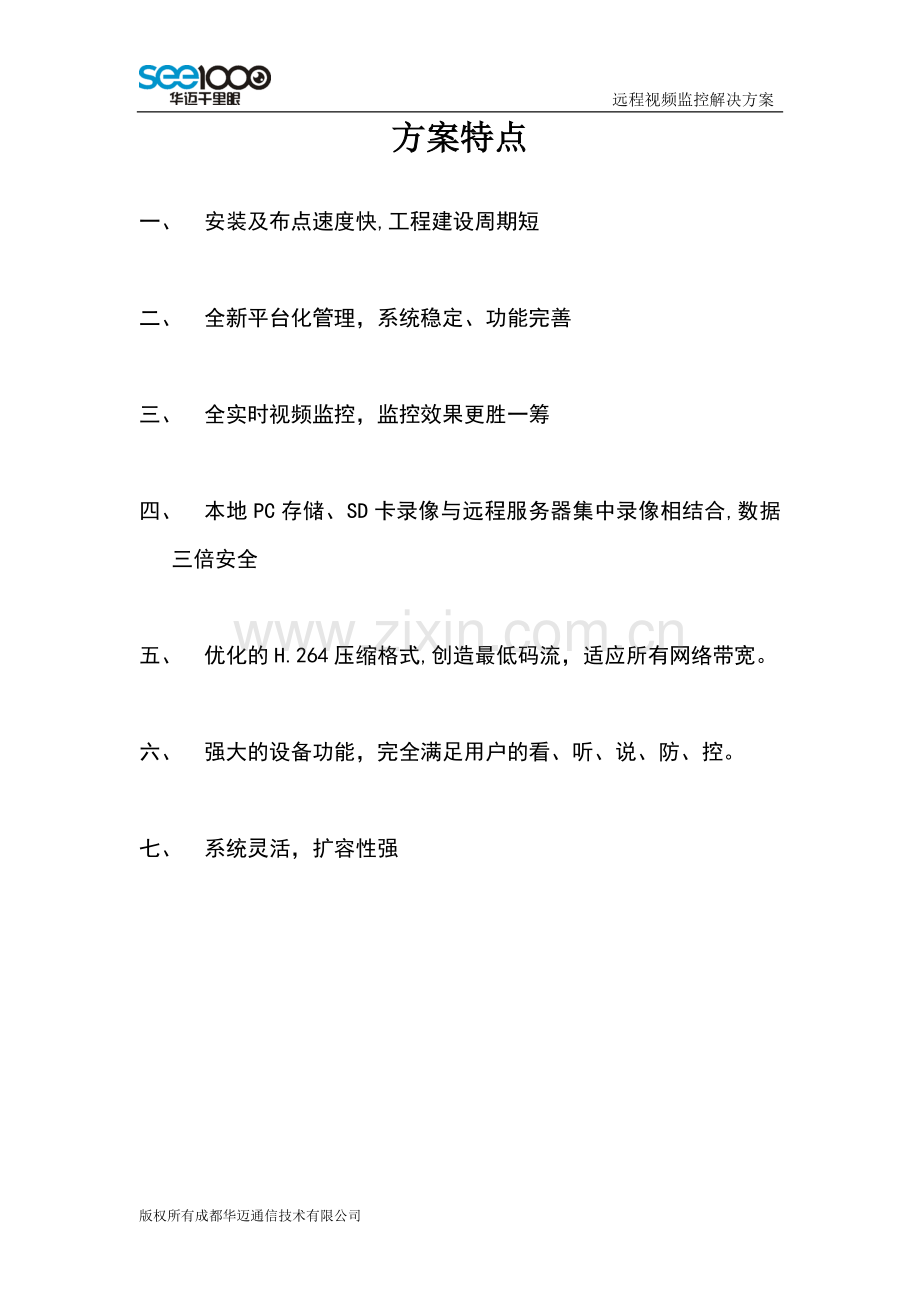

远程视频监控解决方案 高速路养路段远程视频监控 解决方案 成都华迈通信技术有限公司 2012-11方案特点 一、 安装及布点速度快,工程建设周期短 二、 全新平台化管理,系统稳定、功能完善 三、 全实时视频监控,监控效果更胜一筹 四、 本地PC存储、SD卡录像与远程服务器集中录像相结合,数据三倍安全 五、 优化的H.264压缩格式,创造最低码流,适应所有网络带宽。 六、 强大的设备功能,完全满足用户的看、听、说、防、控。 七、 系统灵活,扩容性强 目 录 第一章 概 述 5 1. 公司简介 5 2. 项目背景 6 3. 需求分析及建设目标 6 4. 建设原则 7 第二章 系统优势 8 1、网络化监控功能 8 2、数字化存储功能 8 3、远程图像实时调度 9 4、编组分组功能 9 5、现场语音控制传输 9 6、权限分级、集中管理控制 9 7、采取先进的技术,且符合国际潮流 9 8、网络化、数字化、低成本 10 9、高清晰图像 10 10、无延时的远程视频 10 11、即插即用 10 12、强大的后台功能设计 11 13、视频平台扩容及产品的维护 11 第三章 系统设计 12 1. 系统结构图: 12 2. 采集终端介绍 12 3. 中心处理端介绍 14 4. 应用终端介绍 15 第四章 系统部署 18 1. 系统组网拓扑图: 18 2. 前端监控点 18 2.1 摄像机 18 2.2 立杆和基础要求 19 2.3 设备箱 20 2.4 监控点的防雷与接地 21 3. 网络接入 22 4. 监控中心 22 4.1 分监控中心 22 4.2 总监控中心 23 第五章 设备选型 23 第一章 概 述 1. 公司简介 成都华迈通信技术有限公司是国内技术领先的远程视频监控供应商,专注于视频处理、传输核心技术的持续研发和应用拓展。公司成立于2004年1月,坐落在全国十大软件园之一的成都天府软件园,是国家批准的高新技术企业、软件企业、四川省重点扶持的科技创新企业。      公司拥有业内领先的技术实力和可持续研发能力,创造了众多的业内第一,并对研发的所有产品拥有完全自主知识产权。公司自成立伊始即确立了“以客户使用为导向、以技术创新为核心”的企业发展战略,经过多年发展,公司在远程视频监控、通信、网络协议及传输领域积累了丰富的研发经验和系统大容量运营经验,并建立起了适应行业发展趋势的营销体系和销售网络。      公司提供技术领先的“华迈千里眼”运营管理平台、网络摄像机、远程视频监控系列产品,并专业针对连锁、政府监管、联网报警和家庭,提供量身定制的,基于网络化、运营化、智能化、服务化的技术解决方案、运营管理平台和专业优质服务。面向全球具有连锁、监管、联网运营报警的企事业单位和政府部门,不断提升客户远程管理能力和软实力;面向中小企业和家庭用户,让其远程视频管理、监控和亲情关怀、看护变得更简单。我司还面向OEM商提供技术授权和产品OEM合作方式。公司已与国内各大电信运营商开展了深入广泛的业务合作,有效拓展了远程视频监控产品的普及应用,也极大促进了运营商的相关业务增长。      “华迈千里眼”具备可运营、简单、实用、性价比高等特点,彻底解决了目前网络摄像机等远程视频监控产品对网络环境要求高、使用不方便、安装复杂等问题。“华迈千里眼”的先进技术、广泛应用和良好口碑,已使其成为国内远程视频监控行业的领先品牌。 成都华迈以“远程视频监控更简单”为企业愿景,以“开放、合作、专业、执着”为企业理念,通过坚持不懈地努力,持续有效提高客户的远程视频办公管理效率,为客户创造价值,为社会创造价值。 2. 项目背景 随着社会的不断进步、改革开放的不断深入和经济建设的迅速发展,高科技技术无疑在每一个领域都起着非常重要的作用,视频监控系统也越来越多的应用于各个行业和方面。近年来,随着交通系统信息化改革的不断深入,网络技术已经广泛的应用在交通系统日常生产和管理之中。目前,交通系统作为国家重要的运输部门,其日常的稳定运行决定了国民生产、生活的正常运转,加之,交通系统部门众多、地点分散,现场环境复杂,成为日常维护工作的主要障碍。在交通系统内部推行监视系统,将能极大的解决上述矛盾。通过在远程指挥监控总中心或者本地监控中心,可以实现对全部监控现场、道口、车站和沿线环境的监控,大大减轻日常人员巡视的工作量,便于及时发现危险隐患,保障安全生产及运输。 安装数字网络监控系统,能大大减少不必要的人力、物力,实时高度监控可视区域,做到控制现场人员的实际运作现状,实时快速的反映所发生的一切事物,便于及时应付处理突发变故事件等;达到安全防范和安全管理的宏观动态监控、微观取证的目的。 该系统主要在高速公路沿线地施工情况安装视频监控系统,对高速公路施工地进行实时全方位的现场监视,使管理人员在控制室内对所有监控场所内即将发生和所发生的重要事件了如指掌,并能迅速采取果断措施加以处理,提高综合防范和安全管理能力。 3. 需求分析及建设目标 高速公路段20公里沿线的施工工地、混凝土搅拌站、项目部、隧道和桥梁的现场施工等重要场所的监控,监控点设置在混凝土搅拌站或项目监控室内。组建这样的系统,要求作到集中监控、集中存储,可以在网络铺盖的任何地点查看、控制任何一个监控点,随意调用监控画面,要求画面清晰连贯。在了解了用户实际的需求,结合我们对高速路安全监控发展趋势的把握的分析,我们认为其需求主要体现在以下几个方面: 1) 视频监控覆盖到混凝土搅拌站、项目部、隧道和桥梁的监控需求的地方,对其进行24小时实时视频监控,特殊区域还可以进行实时音视频监控; 2) 在监控中心可以远程控制各个监控点的摄像机云台,实现变焦、变光圈、聚焦的控制,达到更大范围、更佳效果的监控; 3) 在监控中心能够实时接收前端传统报警装置传送的报警信息; 4) 能够对以上所有视频信号进行长时间的音视频录像,网络上的计算机能够随时调看录像资料; 5) 具备完善的安全级别控制,实现完善的安全策略管理; 6) 能够进入原有的安防监控系统等系统,实现更加灵活应用; 7) 支持在视频监控中心将所有视频图像输出到电视墙显示,具备视频功能,支持大容量的系统扩容; 4. 建设原则 为了满足系统的要求,达到对监控点进行全方位的监控以及对安防信息的及时反应,在一定范围内联动警示设备,通知有关人员做出反应,采取措施,并对相关设备进行集中监控、集中维护和集中管理。网络视频监控系统设计遵循以下原则: (1) 标准化; 系统软件、硬件均采用标准化设计,提供开放的接口。 (2)先进性; 系统在国内率先采用平台式管理方式为核心的视频监控系统,采用专用视频压缩芯片,图像清晰,图像采用自主优化的H.264图像压缩方式,视频压缩效率高。标准分辨率640×480像素,最高达1280×720像素,并可自定义。带有音频接口,支持音视频同时传输监控。 (3)可靠性; 采用实时操作系统和专用的硬件结构,保证系统整体的稳定,尤其适合在无人、少人维护的环境中运行。 (4)经济性; 系统应用平台式管理模式,可以根据需求选择使用华迈平台(免费)、自建平台、虚拟平台等多种方式,大大减少在系统平台方面的投入,具有极高的性价比。使用“华迈千里眼系统”还可以在网络费用上极大的节约成本。 (5)扩展性; 系统采用网络接入方式,在扩展性上面体现出极大的优势。当有监控点新增时,可以直接在新增点位“复制”原点位模式接入系统,并且增加的监控点位对后端平台不会存在影响。 (6)实用性; 系统支持用户的网络监控需求,可多用户多画面实时监控、远程控制、集中录像、可连接多种报警设备、报警可定时布防撤防等功能,完全满足用户的监控要求。 系统不仅仅是在监控室里面使用,更可以在网络上的电脑、手机上面使用观看。基于网络化平台管理,解决了使用者的地域限制,给领导查看工作带来了极大的便利。 (7)灵活性; 系统组网灵活,适合在局域网、广域网和无线网络中使用;多个视频监控系统可以作为子系统组成更大的视频监控系统。 第二章 系统优势 1、网络化监控功能 在监控采集点使用即华迈网络监控产品、管理者可在网内任何一台电脑任何时间和地点输入用户名和密码即可观看权限范围内的实时视频图像。也可随时调用监控采集点的录像存储文件。 2、数字化存储功能 根据预先设定的存储时间和方式,监控采集点可以自动完成不间断的滚动式文件存储,也可在设定的指定时间内完成存储动作。方便进行历史信息查询,为相关事件(事实)提供确切证据。 3、远程图像实时调度 远程监控台可通过单画面、四画面或多画面功能总揽全局,实时控制监控采集点的开启、信息的存储、查询和调用。 4、编组分组功能 远程监控台可通过编组分组功能总揽全局,对各个监控点进行灵活的拖动分组编组,方便管理者集中查看和管理。 5、现场语音控制传输 现场环境声音实时监听,点对点远程对讲通话。(需外购音频采集及播放设备) 6、权限分级、集中管理控制 集中管理控制所有监控点设备,向不同的管理者提供不同的监控级别和权限。 系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控,使用者可依据职务分配不同的掌握权限。依据权限的不同,使用者可在服务网站或客户端上行使不同管理权限。 可将各个监控采集点采集的图像文件记录到指定的计算机或服务器上,可以设置不同权限(三级管理级别)账号,例如只允许基层管理人员对自身权限范围内的监控点进行管理,无权查看其他监控点的图像文件信息。 系统支持多个用户同时访问一个视频监控点,或一个用户同时访问多个视频监控点,各点之间相互独立,互不干扰; 7、采取先进的技术,且符合国际潮流 华迈网络视频服务器采纳先进的嵌入式操作系统,设备体积小,视频处置速度快,稳固性高,合适在无人值守的环境中使用。支持互联网或3G移动网络等方式进行联网,并提供.net穿透及路由穿透等独创功能。通过网络,可以远程对系统硬件设备进行软件升级和维护。平台里的硬件设备有主动恢复功能,前端出现电路或网络故障,当电路或网络故障恢复时,整套系统里的软硬件设备可自主启动并连接网络,无需人工干预。 采用创新的服务器管理及P2P视频流传输方式,用户操作使用简便,无任何使用障碍,做到了能上网就会使用,极大减轻了对基层管理人员的培训工作。 8、网络化、数字化、低成本 华迈视频平台系统采用的TCP/IP协定,终端设备内置HTTP服务器,提供RJ-45以太网接口,利用现成的计算机网络环境即能架设在局域网、广域网、INTERNET和无线网络之上,无需另行铺设视频线缆,节俭了铺设长距离线缆的成本。由华迈网络监控设备构架的安防解决方案里不需要增加专业的监控显示设备,使用普通计算机进行监控录像即可。将监控设备和计算机合二为一,降低设备采购成本。需要浏览视频图像时,无论是使用手机网络还是固话宽带网络,均能自由访问并管理远程监控点。 9、高清晰图像 华迈网络监控设备采取H.264图像编码压缩技术,图像清晰度高,即使是在低带宽情况下依然可实现高质量视频图像传输。 10、无延时的远程视频 视频传输延迟极低,正常网络环境下视频传输延迟仅1秒左右。 11、即插即用 华迈网络监控设备一台单机即是一套完整的远程视频解决方案,具备传统监控实现远程视频的所有部件和功能。华迈通信自行开发全部的软硬件系统,将用户的使用难度降到最低,人人均可使用。只需插上网线、接通电源即可通过网站或客户端查看远程视频图像。 12、强大的后台功能设计 平台具备远程联网监控的所有功能,包括远程图像实时监看、远程调看录像资料、远程遥控云台镜头、远程报警接收,还可通过网络对各网点摄像机的基本参数进行设置;提供录像、手动录像和报警录像三种录像模式,具备异地分布式录像存储功能,录像帧速可调节。 13、视频平台扩容及产品的维护 通过使用华迈网络监控设备和华迈专用视频管理软件,极大地简化了监控系统中可能涉及的设备种类和数量,它完全代替了传统安防监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要紧密配合才能使目标功能实现的设备。不仅大大降低了整个系统建设的成本,还大大减少了调试设备的施工周期。同时由于减少了设备的使用环节和种类,有效提高整套系统的稳定性和可靠性,极大的降低了后期维护设备的难度。 产品维护更加简单。软件问题成都华迈通信提供设备远程维护的技术支持,成都华迈通信的硬件产品严格执行国家电子产品保修标准。 第三章 系统设计 1. 系统结构图: 华迈千里眼远程视频监控系统从图上可以看出分为三块: · 采集终端 · 中心处理端 · 应用终端 2. 采集终端介绍 本方案使用的IPC终端及视频服务器采用华迈通信技术有限公司独立研发具有完全自主知识产权的新一代创新远程网络视频监控产品。该产品为用户提供了一种组网便捷、使用便利的低成本基于互联网传输的远程视频管理方案。 Ø 华迈千里眼产品功能 (1). 网络远程监控 通过网络,登录平台,即可实现远程视频管理、展示等功能;同时支持客户端及手机查看。 (2). 图像分屏查看 支持多画面图像同屏显示及多画面切换。 (3). 红外夜视功能 支持红外夜视功能,枪机产品支持30m~50m,红外高速球可达到120m。 (4). 支持多用户、多设备浏览管理 一台摄像机支持多名用户同时在线浏览;一个帐户可绑定、管理多台摄像机。 (5). H.264压缩格式,视频流畅、清晰 采用H.264 Main Profile@level 3压缩算法,独立研发优化编码算法,低带宽也能传输流畅视频;最低带宽占用仅8K,最高分辨率达到720P;可根据网络实际带宽,动态调节画面质量。 (6). 移动视频监测及报警 支持关键区域的移动视频监测、关键区域遮挡报警,可支持外接报警设备。可直接发送图片或报警信息到指定的邮箱、手机。 (7). 远程云台控制,使用场景设置 远程控制云台,视角更广;多个场景选择,实用性更强。 (8). 双向语音交流传输 能同时传输音视频资料,可以大大方便远程管理。通过摄像机本身语音对讲功能,即可实现远程语音、监听。也可外接音频设备,增强语音、监听效果。 (9). 产品即插即用,使用便捷 插上网线,接通电源即可完成产品安装;只要有网络的地方就能监控,可以轻易传输到互联网的任意区域;不借助第三方软件,使用IE浏览器即可管理; (10). 定时录制,图像抓拍、开机自录、断电续传 支持工作日定时录制及图片抓拍,支持SD卡及本地保存。 (11). 录像功能 提供计划录像、手动录像和报警录像三种录像模式,录像帧速可调节。具备异地分布式录像存储功能; 3. 中心处理端介绍 监管系统的核心,承担集中监管功能,对视频信息的获取和管理享有最高权限。因此考虑到总控制中心,实现全网监控视频接收、重要视频集中存储、监控设备统一管理以及权限统一分配。 从“统一规划、分级管理”的角度出发,采用华迈公司的多级管理IP监控解决方案,按其组织架构以及各级机构对监控业务的不同需求建设总控制中心、分控制中心、监管点的多级管理模式。 (1). 网络化、数字化、低成本 系统采用TCP/IP协议,内置HTTP服务器,提供RJ-45以太网接口,能架构在局域网、广域网、INTERNET和无线网络之上,不需要铺设视频线缆,实现计算机网络和视频网络合二为一,节俭了铺设长距离线缆的成本。本方案不需要专门的监控设备,使用普通计算机进行监控录像,将监控设备和计算机合二为一,降低设备采购成本。可任意设置网关,完整支持跨网段、有路由器的远程视频监控环境。 (2). 高清晰度图像 图像紧缩采取H.264图像编码尺度,图像清楚度高,在低带宽情况下可实现高质量视频图像传输。 (3). 多权限功能 系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控,不同的用户可依据职务分配不同的掌握权限。依据权限的不同,使用者可在服务网站或客户端上行使不同功能。 (4). 适用性与即插即看 网络摄像机具备了所有需要用来树立远程监控体系的构件。安装时只需要插上网线、接通电源即可通过网站或客户端查看远程视频图像。 (5). 设备简略,便于施工 通过使用网络摄像机和监控系统软件,极大地简化了监控系统中可能涉及的设备种类和数量,它完整代替了模仿监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要配合使用能力实现的功能,不仅减少了调试设备的施工周期,同时较少设备的使用,有效提高整套系统的稳定性和可靠性,减少日后维护设备的难度。 (6). 良好的可扩容性 当系统扩容时,在监控中心,管理人员只需要将增添的监控装备参加监控地点组别,这样就完成了全体的系统升级扩容工作。同时也可以应用此网络进行数据传输及与公司总部联网,并不需要再行搭建盘算机网络。 4. 应用终端介绍 监管端主要由PC客户端、WEB网页、手机客户端来完成。 PC客户端观看:管理部门可通过我公司提供的专用客户端软件通过专网/互联网同时查看所有网络摄像机实时图像,客户端具有多画面分屏查看功能,所有监控点图像一目了然,并可对热点区域进行全屏观看。该软件安装简,单功能齐全,与其他监控系统比较,拥有许多特色功能。 1)、支持分屏观看:客户端可自定义分屏显示1/4/9/16/25多种组合方式,可轮巡图像; 2)、支持自动录像:针对本地电脑进行实时,分时间段录像。客户端在不打开视频图像的情况下进行自动录像; 3)、支持对图像进行变倍变焦; 4)、支持现场监听与对讲功能; 5)、支持多种录像方式:自动录像、定时录像、报警录像等。各种录像方式可单独使用,亦可组合使用; 6)、电子地图模式下,用户可以根据需要自定义地图,更加直观。 7)、具有智能检测功能,自动检测硬盘的存储空间。在当前分区空间低于设定值后,自动使用预设的备选分区。 8)、开放信息叠加功能,支持将时间、监控地点等信息叠加到图像画面上。 9)、支持摄像机PTZ(旋转、缩放、聚焦)控制操作。 10)、可以方便快捷的安装和运行在 Window 2000/ XP/Win7。 Web网页观看:该方式为最便捷的使用查看方式,用户可在任意电脑上登录运营平台,根据IPC设备是否需要授权访问许可,输入授权的用户名及密码选择要关注的监控地点即可立刻查看远程视频图像,根据权限分配还可进行截图、录像等操作。 手机观看:支持采用windows mobile及window ce操作系统的智能手机 支持使用塞班操作系统的诺基亚手机 支持使用Android操作系统的手机 支持苹果手机 第四章 系统部署 1. 系统组网拓扑图: 2. 前端监控点 2.1 摄像机 本监控系统以区域为基础单位,对防范措施要求很高。各个监视站点分布在各路段的混凝土搅拌站、原材料库房、实验室等等,作为监控系统的视频源头,摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是:图像清晰真实、适应复杂环境、安装调试简便。 解决这个问题需要新建设一个开放式的软件平台和相应的硬件设备,因此,我们使用网络视频解决方案,完成多系统、多任务综合处理、分布式、高度安全的网络视频监视系统。 点位分布如下: 1、在每个混凝土搅拌站采用网络高速球进行全方位监控; 2、在原材料仓库采用网络一体枪机进行全方位监控; 3、在较开阔的地方采用球机和枪机配合进行全方位监控; 前端采用“华迈千里眼”网络球机、网络枪机的方式直接接入网络,通过TCP/IP网络传输数字视频,不再需要经过传统的布线,如光纤、同轴电缆等等。这个结构可以利用系统已经具备的LAN或WLAN布线系统极其方便的传输视频信号。打破了传统布线的点对点方式,有效地节省用户的前期投资以及后期的线路维护工作投资。即使是需要新敷设线路,其链路所需要的线缆量以及线缆敷设、维护的工作量也较模拟系统小得多。 2.2 立杆和基础要求 2.2.1 立杆的技术要求 摄像机如果安装在室外可根据环境不同采用不同的方式,可利用建筑物墙体、借杆或选用简单型立杆、加强型立杆安装的方式进行安装。采用立杆安装方式时,具体式样可以具体考虑,但应考虑立杆的和周围环境的协调。 简单型立杆:立杆高度约3.5m,立杆管壁厚5mm,立杆基础须做灌筑基础,基础深度约0.6m。 加强型立杆:立杆高度约6m,立杆管壁厚6-8mm,挑臂长3-5m,立杆基础须做灌筑基础,基础深度约1.5m,底部直径应≥1m,底部螺栓、螺丝应使用防腐高强度材料。 2.2.2 立杆的选用 A.加强型单独立杆 加强型单独立杆预置高速6米,挑臂长3-5米左右(臂长根据现场实际安装条件选择),立杆管壁厚6-8mm,防止风力干扰产生摄像机抖动,从而影响监控图像的质量。当悬臂大于4米时,立杆应此案用8mm厚度钢板,并加大直径及基础尺寸,悬臂采用法兰连接。 立杆底部采用420*420正方形或直径φ420圆形钢材,厚度为20mm,确保底部的稳定性和附着力。主杆几何尺寸,下部为220,上部为120mm多边形或是上部为120mm,下部220mm圆锥杆,以形成足够强度。材料采用热轧钢板,弯曲后热镀锌,表面喷塑。 立杆的设计外形应和辖区的风格协调。 B.简单型立杆 简单型单独立杆预制高度3-4米,挑臂长1-1.5米左右(臂长根据现场实际安装条件选择),立杆管壁厚5mm,防止风力干扰,产生摄像机抖动,从而影响监控图像的质量。 立杆底板采用 400×400 正方形或直径为 φ400 圆形钢材,厚度为 20mm,确保底部的稳定性和与砼基础的附着力。主杆几何尺寸,下部为 180mm,上部为 150mm 多边形或是圆锥杆,以形成足够的强度。材料采用热轧钢板(宝钢 Q235 或 SS400),弯曲后热镀锌,表面喷塑。 2.2.3 产品特性要求 (1) 要求尺寸标准开料。 (2) 折弯:要求均匀。焊接:平整无虚焊。打弯:成型角。 (3) 热镀锌按国家标准,镀锌层厚度≥85μm,保证 20 年不锈蚀。 (4) 喷塑:厚度 0.5mm 以上,色泽均匀。 (5) 底部开门,用专用工具开启,关闭。防止偷盗电缆等也为维修提供便捷。 (6) 监控立杆的密闭性要好,摄像机安装好是一个密封体,严格防止水汽渗入,影响监控图像。 (7) 运输时包装采用泡沫纸,确保外观整洁光滑。 (8) 在安装过程中要小心、谨慎,谨防刮擦,影响外观 2.3 设备箱 监控点前端采用方形机箱,机箱为装载监控电源、电池箱、光纤熔接盘设备而设计,采取底部进线设计,设计为离地 300 mm 高度落地安装,表面刷黄/黑反光漆。内部分成上下两层空间,上部空间为固定机架主要安放抽屉式光纤熔接盘及托架,下部活动机架安装前端监控电源、电池箱和其它辅助设备。 箱体防护等级为 IP54,防雨防尘,加高加厚底座,加强防腐能力。为了保证设备的安全,机箱大门采用天地锁,防水全封闭式设计,密封性能卓越,具有很强的防橇性能,机箱门上安装检测线和防盗锁等,这样就进一步保证了相对贵重的前端设备的安全。 机箱能放置前端监控电源、电源等设备,箱体材料应采用不锈钢喷塑,同时应具备箱体的防护和通风散热功能。机箱体尺寸970×600×500 (H* W * D)箱体整体采用厚度 2.0mm 不锈钢喷塑,顶盖可找开。箱体结构设计为露天防雨,采用棕胶密条与箱体门紧合,防雨水进入。 2.4 监控点的防雷与接地 2.4.1 防雷 前端设备安装于室外,易遭到雷电打击影响产生高压和浪涌电流;如果没有必要的防雷、避雷措施,前端设备的运行将得不到保障,有可能导致一体化摄像机短期内大量损坏,使系统濒于崩溃。为了前端设备能可靠、长久地运行,摄像机杆和前端机箱须接地。 本工程在前端采用电源防雷措施,在前端监控电源输入端安装 220V 电源避雷器,以保护前端设备的安全。同时配置三合一专业防雷器,对前端摄像机视频、数据、电源进行全方位的保护。 2.4.2 接地 根据《安全防范工程技术规范》(GB50348-2004)规定,建造在野外的安全防范系统,其接地电阻不得大于 10Ω,在高山岩石的土壤电阻率大于2000Ω•M 时,系统接地电阻不得大于 20Ω。 本工程在前端监控立杆和监控箱统一接地,每个监控点做一套独立接地系统,接地电阻≤10Ω。基础完工保养期过后,应及时进行接地电阻的检测。接地电阻达不到要求时,逐根增加接地补桩,联结基础接地引线,用 4×40镀锌扁钢延长接地装置,一根补桩还达不到接地电阻的要求时,继续增加补桩,直到满足要求。 3. 网络接入 根据要求和实际工作的需要,所建的图像监控网络不必为独立专网,可采用现有局域网进行视频传输,监控系统的联网构架,采用数字压缩的技术,用于数字图像的存储、传输和调用,便于各办案单位通过广域网浏览、查询有关监控图像,以及图像的控制。使系统在保证中心实时应用的同时,也能满足桌面用户的临时或事后应用。总监控中心是网络化综合治安图像监控系统的核心,包括了图像联网、中心控制及数字视频图像网络管理共享平台。 实际网络带宽要求与使用的网络交换设备、设备连接方式、视频分辨率、视频编码算法、视频编码设备等有关。通常情况下,帧率采用15帧/秒, VGA分辨率的视频码率采用150kbps估算。 4. 监控中心 监控指挥中心是整个系统的控制、图像显示、图像录像中心,监控中心具备系统的视频监控、报警功能等,能向指挥调度人员提供全面的、清晰的、可操作的、可录制、可回放的现场实时图像。 可实现远程网络PC视频查看和远程手机视频查看。 4.1 分监控中心 作为连接总监控中心和各个监控点的中间枢纽,其作用不可小觑。监管中心机房主要就是能实时查看、了解到前端监控现场的所拍摄的视频画面。分监控中心还有一个特殊的作用,即在总监控中心发生完全故障时,不会影响前端的使用。 因此,对于分监控中心的硬件配置来说,以稳定、高效为主。监控中心主要的设备包括42寸液晶电视1台,电脑1台,宽带,视频管理软件。 配备的1台电脑主要是对前端监控点传输过来的视频信号通过42寸的液晶电视显示出来。 Ø 确保对管辖区域内所有监控站及视频会议培训系统的有效管理。 Ø 存储系统:在分监控中心,建立存储系统,要求存储一个月,由于存储容量相对较小,因此存储系统可采用PC电脑进行存储,至少保证系统内需要录像的监控点一个月的录像存储容量。 4.2 总监控中心 总监控中心作为整个系统的核心,担负着整个系统的协调、监管职责。只有保证总监控中心内所有的设备7*24小时不间断运行,才可以保证项目的服务质量,也同时可以用户建立网络化视频监控的需要。 因此,对于监控中心的硬件配置来说,以稳定、冗余为主。 Ø 存储系统: 存储系统并不是十分重要,一般来说,只对部分重要的监控点进行录像。可以直接采用电脑进行存储或进行定时的资料备份。 Ø 带宽要求 n 标清每路视频占用约150kbps带宽。 n 总监控中心的上行带宽取决于中心内外所有监控终端的数量,以及每个监控终端同时监看的画面数量。若总监控中心为平行带宽,则2M带宽可以满足15-20个监控终端同时监看。 第五章 设备选型 a) 华迈网络红外高速球 P-9202N-IRC,SONY机芯,采用H.264编码,可外接RS485接口云台, 1路语音输入,1路语音输出,支持内置TF卡存储。 产品图片 产品名称 标清D1 红外高速球 型号 P-9202N-IRC 传感器 CCD 视频规格 D1(704*576)、VGA(640*480)、QVGA(320*240)、CIF(352*288) 帧率 25fps 向下连续可调  视频压缩    H.264,双码流 码率大小   16kbps-4Mbps 连续可调 水平清晰度 480TV SONY机芯 光学变焦 18X 动态侦测   支持全屏或者分散的多区域移动侦测 报警抓拍 5张连拍,时间间隔可调 低照度 黑白0.02LUX 断电恢复  支持,来电自动恢复初始工作状态 网络接口   标准RJ45接口 网络协议    TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP 动态域名解析 支持 本机存储  TF卡(最大支持32G),支持录像和图片存储 安全机制  用户密码权限认证 查看  机身内置网络服务器功能,支持IE或其他网络浏览器浏览视频并可支持主流运营平台  云台 支持RS485接口云台(Pelco-D协议),水平:0-360°,垂直:0-90°,速度:0.200°/s 图像设置 亮度、对比度、饱和度 语音 支持外接有源拾音头和音箱,实现双向语音对讲 电源   DC 24V\3A b) 红外网络枪机 华迈千里眼百万高清网络摄像机采用标准H.264 Main Profile @ level 3压缩算法,分辨率可达到720P(1280×720)。华迈千里眼百万高清网络摄像机采用了智能码率调节,多路码流实时编码,ROI智能裁剪,自适应缓冲控制等多种技术。 红外防水增强型枪机HM-8804SDN-IRC,采用最新的点阵红外灯技术,红外光更强、寿命更长,50米红外夜视,支持双滤光片日夜自动切换(IR-CUT)等;VGA/720P视频输出,优化后的H.264压缩格式,普通家用网络即可实现手机或电脑远端流畅观看,支持本地SD卡和远端电脑同时存储。  产品图片 产品名称 室外增强型红外防水枪机 型号 HM-8804SDN-IRC 连接类型 有线 传感器   COMS 镜头 标配6mm,选配3.6mm,4.2mm,6mm,8mm,12mm,16mm 视频规格   720P(1280*720),VGA(640*480),QVGA(320*240) 帧率    25fps 向下连续可调  视频压缩    H.264,双码流 码率大小    16kbps-4Mbps 连续可调  动态侦测     支持全屏或者分散的多区域移动侦测 报警抓拍  5张连拍,时间间隔可调 红外夜视   50米红外(配套4mm,6mm,8mm,12mm,16mm灯杯),支持双滤光片日夜自动切换(IR-CUT) 断电恢复   支持,来电自动恢复初始工作状态 网络接口 标准RJ45接口 网络协议 TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP 报警处理   存储卡存储报警图像,邮件发送报警图片  安全机制    用户密码权限认证 查看  机身内置网络服务器功能,支持IE或其他网络浏览器浏览视频并可支持主流运营平台  音视频传输 Audio、Video、Audio&Video 图像设置   亮度、对比度、饱和度、场景 报警 IO   1 路继电器开关量报警输入, 1 路继电器开关量报警输出,最大耐压是24V/2A 本机存储   SD卡(≤32G) 语音    支持外接有源拾音头和音箱,实现双向语音对讲 电源  DC 12V\1.5A 版权所有成都华迈通信技术有限公司
