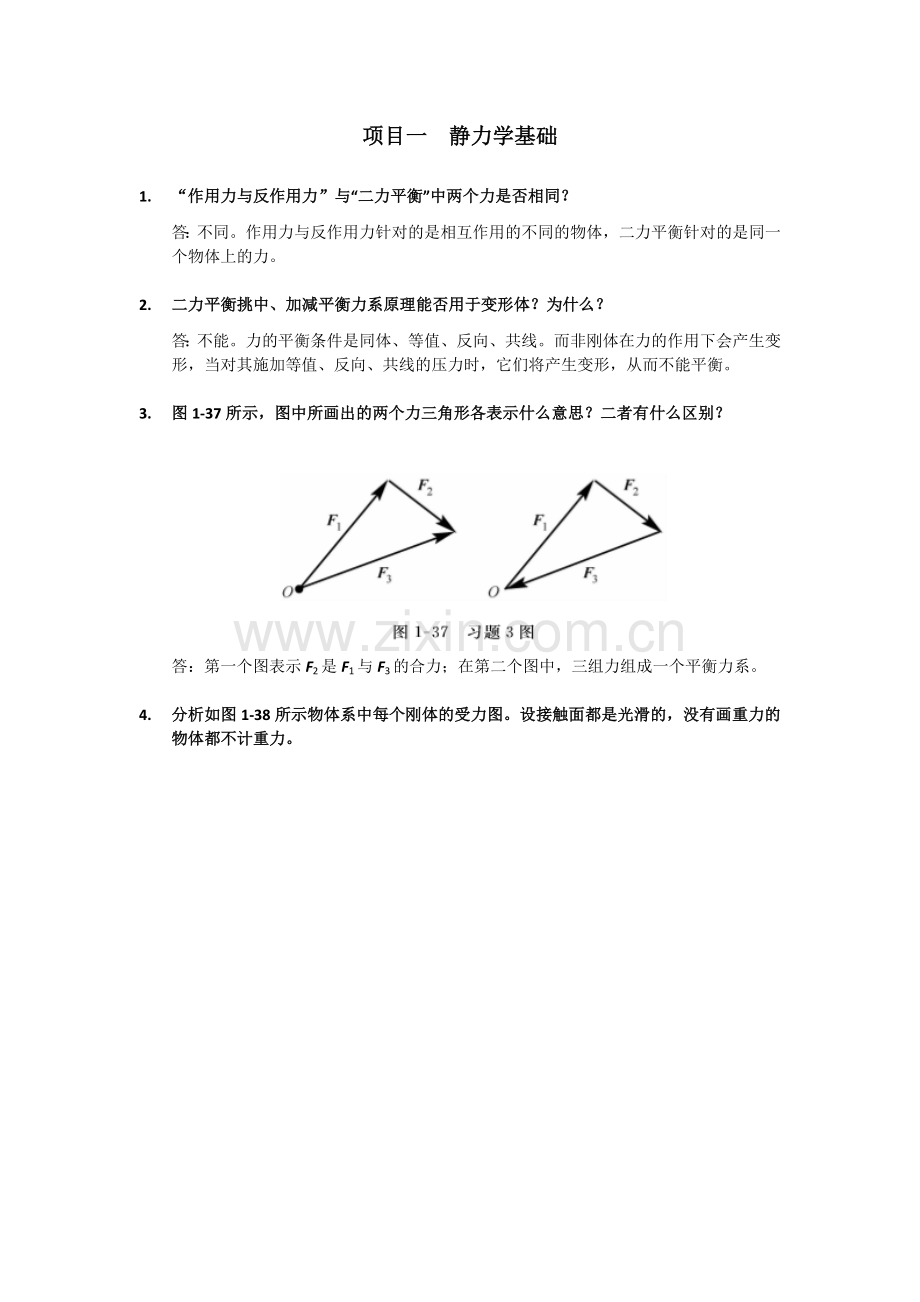

项目一 静力学基础
1. “作用力与反作用力”与“二力平衡”中两个力是否相同？
答：不同。作用力与反作用力针对的是相互作用的不同的物体，二力平衡针对的是同一个物体上的力。
2. 二力平衡挑中、加减平衡力系原理能否用于变形体？为什么？
答：不能。力的平衡条件是同体、等值、反向、共线。而非刚体在力的作用下会产生变形，当对其施加等值、反向、共线的压力时，它们将产生变形，从而不能平衡。
3. 图1-37所示，图中所画出的两个力三角形各表示什么意思？二者有什么区别？

答：第一个图表示F2是F1与F3的合力；在第二个图中，三组力组成一个平衡力系。

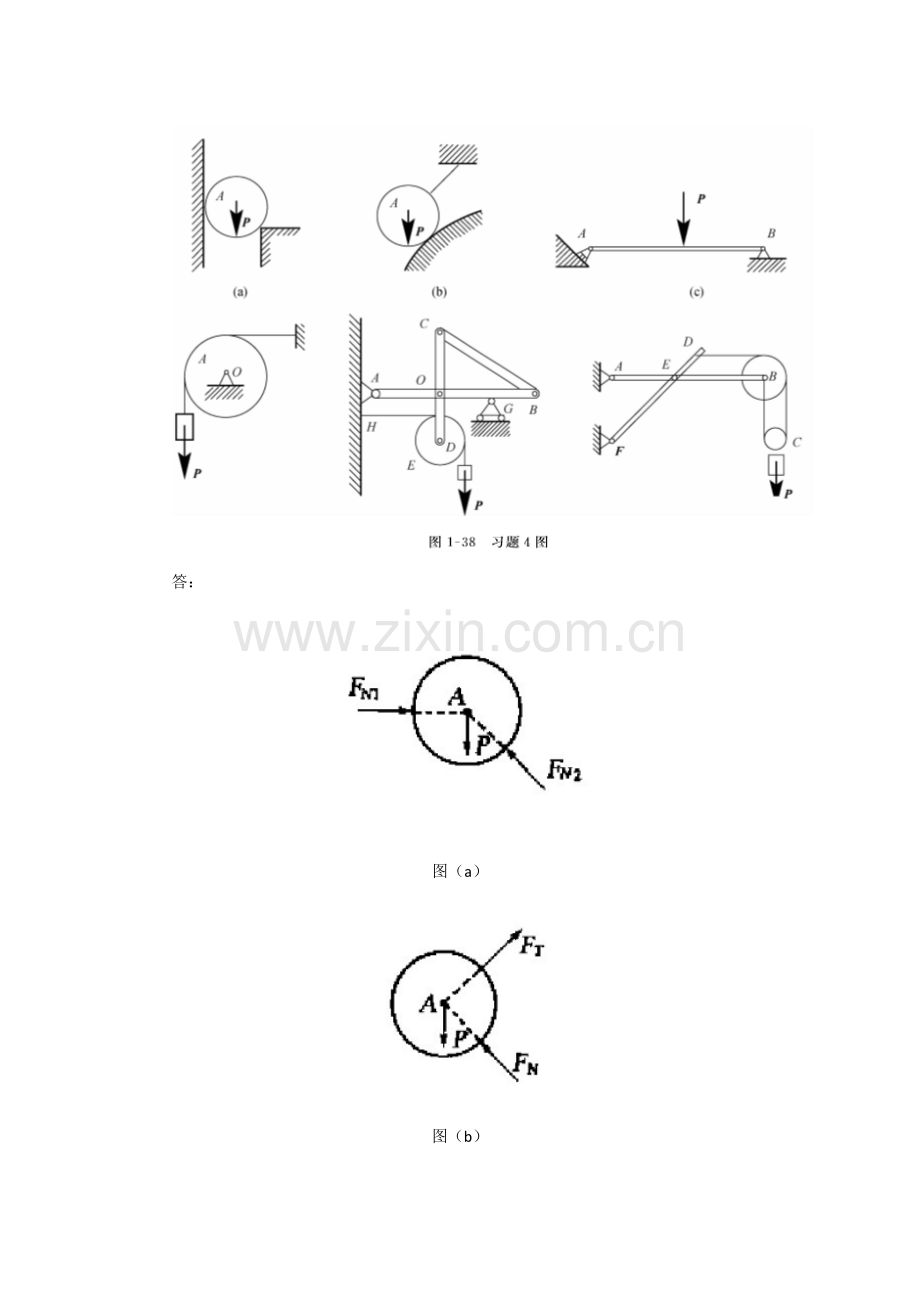

4. 分析如图1-38所示物体系中每个刚体的受力图。设接触面都是光滑的，没有画重力的物体都不计重力。

答：

图（a）

图（b）

图（c）
图（d）略。
5. 试分别画出图示1-39所示结构中AB与BC的受力图。

解：图（a）略。

图（b）

6. 画出图1-40中物体及整个系统的受力图（各构件的自重不计，摩擦不计）：
（1）图（a）中的杆DH，BC，AC及整个系统；
（2）图（b）中的杆DH，AB，BC及整个系统。

解：略
7. 物体中P=20kN，用绳子挂在支架的滑轮B上，绳子的另一端接在绞车上如图1-41所示。转动绞车，物体便能升起。设滑轮的大小及轴承的摩擦略去不计，杆重不计，A，B，C三处均为铰链连接。当物体处于平衡状态时，求拉杆AB和支杆BC所受的力。

解：（1）取滑轮 B 轴销作为研究对象。
（2）画出受力图。
（3）列出平衡方程

联立求解得

约束力FAB为负值，说明该力实际指向与图上假定指向相反，即杆AB实际上受拉。
