《汽车电工电子》配套课后习题：单元三-模块五-汽车电压调节电路.docx

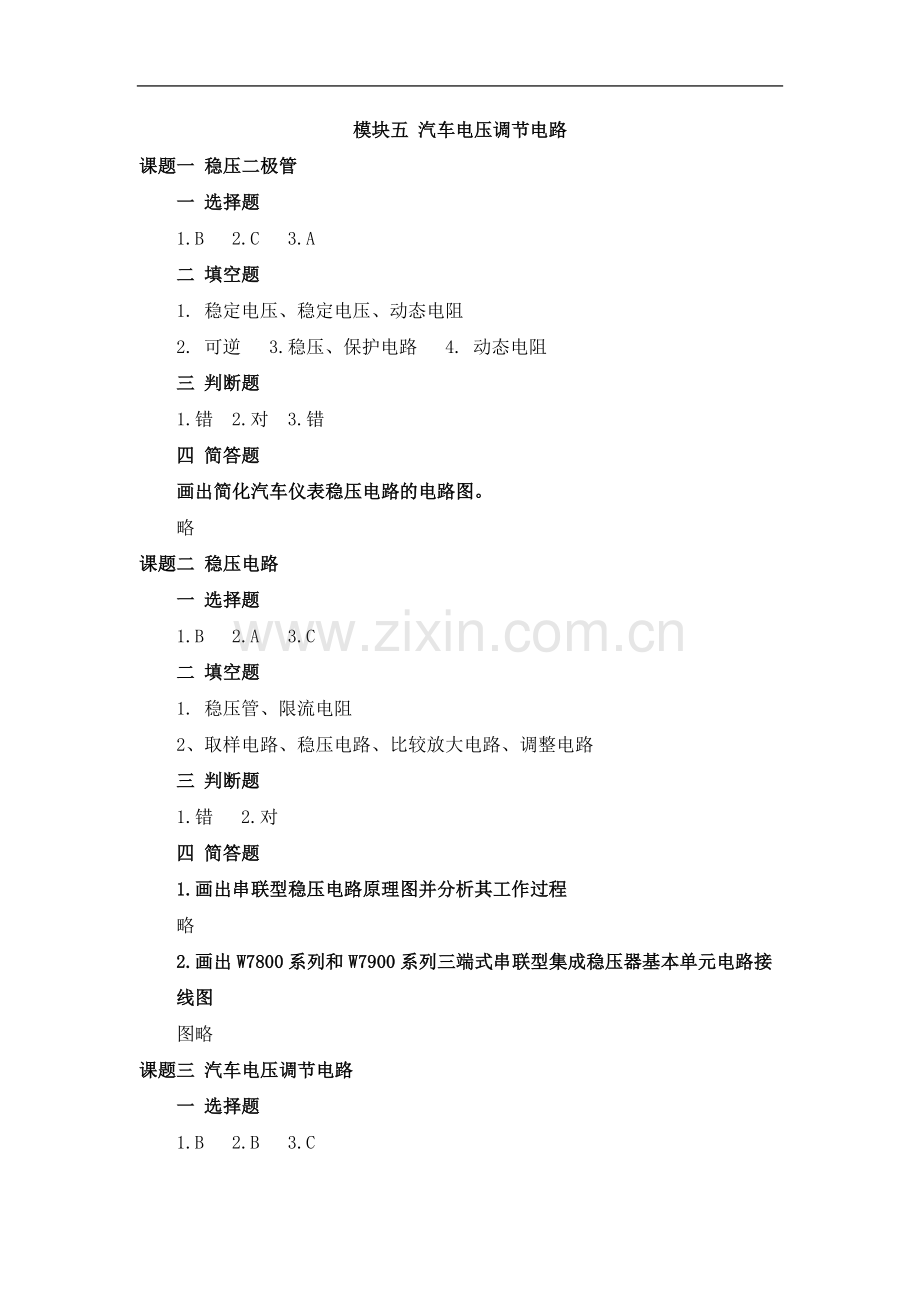

模块五 汽车电压调节电路
课题一 稳压二极管
一 选择题
1.B 2.C 3.A
二 填空题
1. 稳定电压、稳定电压、动态电阻
2. 可逆 3.稳压、保护电路 4. 动态电阻
三 判断题
1.错 2.对 3.错
四 简答题
画出简化汽车仪表稳压电路的电路图。
略
课题二 稳压电路
一 选择题
1.B 2.A 3.C
二 填空题
1. 稳压管、限流电阻
2、取样电路、稳压电路、比较放大电路、调整电路
三 判断题
1.错 2.对
四 简答题
1.画出串联型稳压电路原理图并分析其工作过程
略
2.画出W7800系列和W7900系列三端式串联型集成稳压器基本单元电路接线图
图略
课题三 汽车电压调节电路
一 选择题
1.B 2.B 3.C

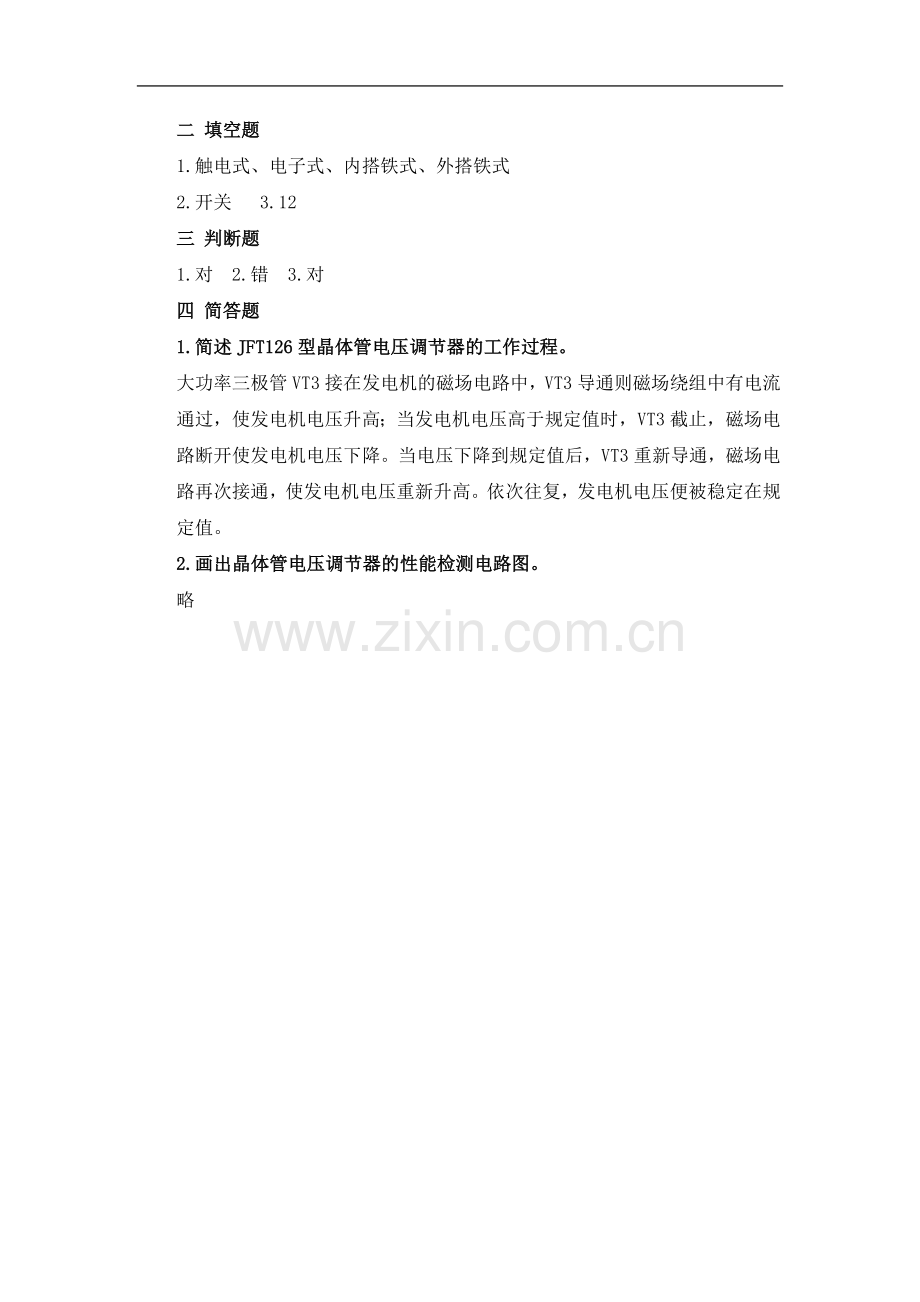

二 填空题
1.触电式、电子式、内搭铁式、外搭铁式
2.开关 3.12
三 判断题
1.对 2.错 3.对
四 简答题
1.简述JFT126型晶体管电压调节器的工作过程。
大功率三极管VT3接在发电机的磁场电路中，VT3导通则磁场绕组中有电流通过，使发电机电压升高；当发电机电压高于规定值时，VT3截止，磁场电路断开使发电机电压下降。当电压下降到规定值后，VT3重新导通，磁场电路再次接通，使发电机电压重新升高。依次往复，发电机电压便被稳定在规定值。
2.画出晶体管电压调节器的性能检测电路图。
略
