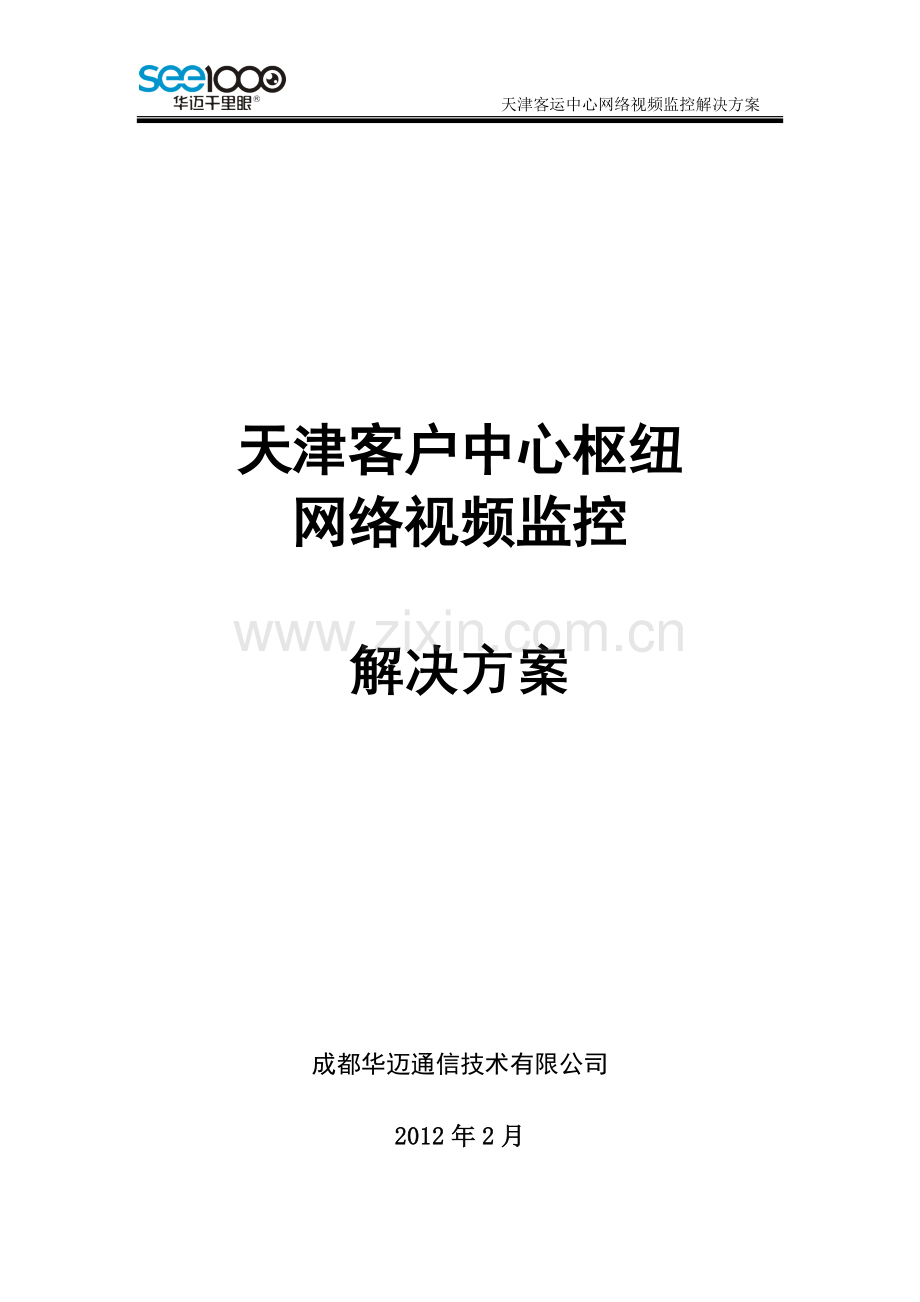

天津客运中心网络视频监控解决方案

天津客户中心枢纽
网络视频监控

解决方案

成都华迈通信技术有限公司

2012年2月

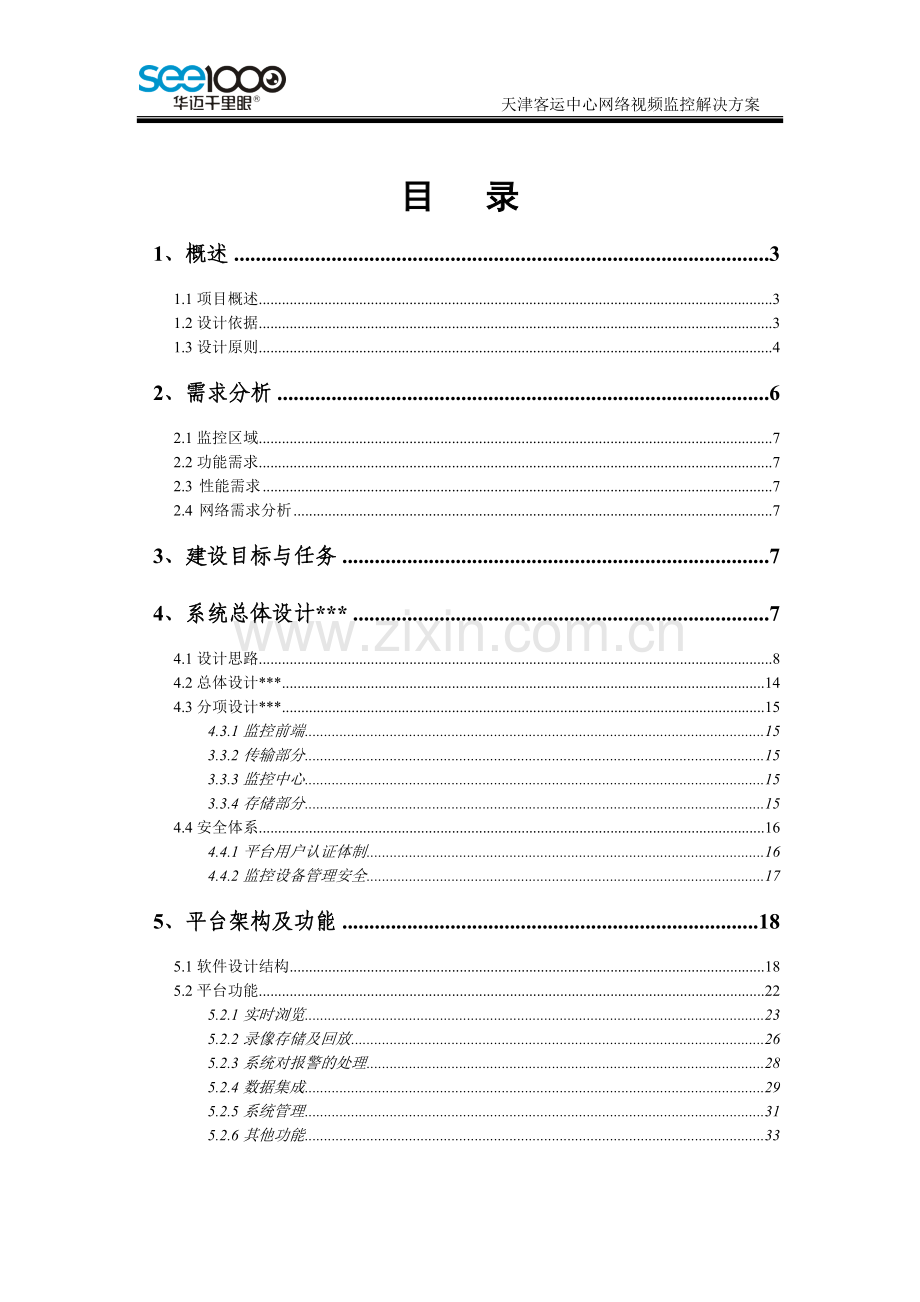

目 录
1、概述 3
1.1项目概述 3
1.2设计依据 3
1.3设计原则 4
2、需求分析 6
2.1监控区域 7
2.2功能需求 7
2.3 性能需求 7
2.4 网络需求分析 7
3、建设目标与任务 7
4、系统总体设计*** 7
4.1设计思路 8
4.2总体设计*** 14
4.3分项设计*** 15
4.3.1监控前端 15
3.3.2传输部分 15
3.3.3监控中心 15
3.3.4存储部分 15
4.4安全体系 16
4.4.1平台用户认证体制 16
4.4.2监控设备管理安全 17
5、平台架构及功能 18
5.1软件设计结构 18
5.2平台功能 22
5.2.1实时浏览 23
5.2.2录像存储及回放 26
5.2.3系统对报警的处理 28
5.2.4数据集成 29
5.2.5系统管理 31
5.2.6其他功能 33

1、概 述
1.1项目概述
随着人们生活的发展，交际活动的增多，如今汽车站作为一个公共场所，与人们的联系亦日益紧密。这些场所的安全稳定对保障社会的安定团结、人们的安居乐业起到了非常重要的作用。同时车站也是最容易发生违法犯罪事件的场所。这里时有发生偷盗、抢动、诈骗现象等。这里人员多、人员复杂、而且流量很大。群众人身财产安全受到潜在的威胁。如何保护群众安全，打击犯罪分子，有效遏制违法行为，是车站管理者和警方较棘手的问题，如何更好的维护车站区域的安全和秩序是管理方亟待解决的问题。
目前全国正在开展建设“和谐社会”为主题的社会发展建设，公安部也在不断强调科技强警。各地的公安也开始在车站等场所使用科技防范手段保一方平安。从目前防范技术上看，建设数字化视频监控系统是目前最有效、有力的办法。数字化视频监控系统可以全方位、全天候监控所有场景。通过本系统车站管理方可及时掌握现场动态，可协助管理方对车站重点区域如广场、进站口、售票厅、候车室、安检台等现场指挥，预防突发事件的产生。车站安全管理中的难题：
1) 监控中心对各个区域的实时监控，掌握人流动向，预防突发事件。
2) 为乘客提供安全保障，使有需要的乘客及时得到帮助。
3) 监看售票工作情况，及时了解窗口服务，便于提高服务质量。
4) 便于维护秩序,车站查票职工是否严格验票,乘客是否带有危险品。
5) 监控中心了解实时情况，便于领导指挥。
6) 监控系统录像文件保存，为案件侦破提供依据。
7) 对车站工作人员也起到监督作用，便于服务质量的提升。
随着技术的不断发展，基于宽带技术的网络图像应用在网络视频监控中逐步得到推广使用，使得电子监控已不仅仅局限于安全防范，而是已成为一种对各行各业都较为行之有效的监督手段和管理资源。其应用领域和应用的灵活性也已经远远超出传统的安防监控所定义的范畴。互联网应用的蓬勃兴起，图像压缩编码与流媒体技术的逐步演进，系统处理能力的大幅度提升，都使得数字信息技术作为一项领先的技术手段，在促进网络图像应用，降低产品成本，提高灵活性、可扩充性等方面提供了强大的技术驱动力。受益于这些技术突破，网络图像业务的应用面得以大大扩展，正逐渐进入许多对网络图像业务有着极大需求的新兴行业市场。
网络视频监控业务是一种基于宽带网络为用户提供图像和各种报警信号远程采集、传输、储存、处理的一种全新业务。这是一个由前端、中间端、后端三部分组成的网络视频监控系统。前端由镜头、摄像机、云台、报警开关、视频编解码设备、主机控制设备和监控软件组成；中间端是中心服务平台，中心服务平台具有业务平台的管理功能，并对传送过来的图像进行分发、存储、行为分析、管理，对报警进行联动处理；在后端用户可在网络的任何一个接入点,无论是监控现场,监控中心,或者是远端,只要通过客户端软件,即可控制摄像机的角度、拉近拉远镜头、控制远端设备，并可接收报警信息。
1.2 设计依据
1、《民用建筑电气设计规范》JGJ/T16--92
2、《民用闭路监视电视系统工程技术规范》GB50198--94
3、《安全防范工程程序与要求》GA/T75--94
4、《安全防范系统通用图形符号》GA/T74--94
5、《防盗报警控制器通用技术条件》GB12663--90
6、《通用型应用电视设备可靠性实验方法》GB12332--90
7、《电子测量仪器安全要求》GB4793--84
8、《中国电气装置安装工程施工及验收规范》GBJ232--82
9、《低压配电装置及线路设计规范》GBJ54—83
10、《安全防范工程技术规范》（GB50348-2004）
11、《建筑防雷设计规范》（GBJ1115-87）
12、《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)

1.3设计原则
本着实用、先进、可靠的原则，在满足监控中心对车站视频信息统一建设、管理前提下，遵循以下原则：
⑴、技术的先进性
整个系统选型、软硬件设备的配置均要符合高新技术的潮流，关键的视频数字化，压缩、解压、码流、传输均采用国内外工程建设中被广泛采用的技术与产品。在满足功能的前提下，系统设计具有先进性，并且在今后一段时间内保持一定的先进性。
⑵、架构合理性
采用先进成熟的技术来架构各个子系统组成稳定可靠大系统，使其能安全平稳地运行，有效地消除各子系统可能产生的瓶颈，选用合适的设备来保证各子系统具有良好的扩展性。只有稳定可靠的系统才能确保各设备的正常运行，只有良好的数据共享，实时的故障修复，实时备份等才能形成完整的管理体系。
⑶、统一的技术标准
整个系统要采用统一的技术标准。统一技术标准的好处是可以很好的实现视频资源的共享，避免重复建设多套监控系统，降低建设成本。而且，对于系统日后的扩容、升级都会带来很大的方便。
⑷、经济性
在满足系统功能及性能要求的前提下，尽量降低系统建设成本。采用经济实用的技术和设备，综合考虑系统的建设、升级和维护费用，不盲目投入。建设采用先重点、后一般，分期投入、分期建设。
⑸、实用性
在设备选型时，采取实用的原则，不追求高端设备的堆砌，而是本着实用的原则进行了科学的配置建议，以求达到最大的技术性价。
⑹、规范性
控制协议、编解码协议、接口协议、视频文件格式、传输协议等应符合《图像信息管理系统技术规范》和本行业对图像的管理规范。
⑺、可维护性
所设计的系统和采用的产品应该是简单、实用、易操作、易维护。系统的易操作和易维护是保证非计算机专业人员使用好本系统的条件。并且，系统应具备自检、故障诊断及故障弱化功能，在出现故障时，应能得到及时、快速的维护。
⑻、可管理性
前端现场设备，各分系统集中于中心统一控制，实施对所有远端设备的控制、设置，以保证系统的高效、有序、可靠的发挥其管理职能。
⑼、安全性
对系统采取必要的安全保护措施，防止病毒感染、黑客攻击，防雷击、过载、断电和人为破坏，具有高度的安全和保密性。
(10)、开放性
视频监控系统设备以国产名牌为主，采用性价比高、技术成熟、性能稳定可靠的设备；且监控系统平台应能兼容至少多家国内外主流厂家产品；
2、需求分析
1) .视频现场监控
有效的现场监控。实时视频监控能够有效的预防群体事件的发生。协助维持现场秩序。随时掌握汽车站内的一切情况，及车站外周围的环境。
2) .视频图像
对于车站的汽车进站口，乘客进站安检等处采用枪机摄像头。售票厅、站台采用DVS+模拟半球摄像机。候车室、停车场、车站外围环境等处采用DVS+模拟高速球。在视频图像采集时尽量做到全方位，不漏点。这样在关键区域固定点和大范围动点相结合，既可以动态跟踪可疑人员预防突发事件，又可协助车站管理人员对现场的指挥。
3) .录像文件的要求
（1）采用高清晰度的网络摄像机或视频服务大，图像分辨率可以达到704*576或720p；
（2）对于有些关键的监控位置（如售票厅、检票口、安检台）配置音频录入设备（如拾音器）。在录像编码时同时录入音频，形成音视频同步的录像文件。
(3)每天24小时录像。
（4）录像文件保存要求能保存30天以上。
（5）录像方件导出方便，便于调查取证，解决纠纷。
4) .远程监控
数字化视频监控系统可利用现有的局域网或是广域网，远程通过PC端监看。便于管理者对人流进行疏导、及现场情况的控制。
5) .权限管理
数字化监控系统功能较多，对于初次使用都者相对较为复杂。为便于系统日常使用和维护，根据不同用户的使用需要分配相应的功能。
2.1监控区域
本系统主要针对枢纽站大门、各条道路的路口、围墙周界等进行视频监控；办公楼内主要安放在大厅、走廊、楼梯口和一些重要的房间实施全面监控像采集，同时配置全方位云台，这样可及时掌握各监控点较大范围内人员出入情况、车辆出入情况和重点部位的安全情况。
1) 在站区出入口和围墙周界、各路口采用DVS+壁装或吊装的480线，220倍变焦一体化摄像机要求在夜晚也能清晰监看。
2) 二层及二层以上楼层走廊间内采用网络红外一体摄像枪机。
3) 主楼一层候车大厅和室外采用DVS+壁装480线，球形摄像机可全方位360度监控，其大厅出入口采用网络红外一体摄像枪机。
4) 本次预计为79个监控点位，主要为主楼区附楼区和室外三大部分，室外主要安放在主楼室外周边，主楼南北两侧公共区域、东西两侧的通道、楼的门口、各条道路的路口、围墙周界等；办公楼内主要安放在大厅、走廊、楼梯口和一些重要的房间门口（如：管理室、配电室等）；各楼层主要监看进出通道和公共区域，原则上每跨度设1-2台摄像机保障没有监看的盲点，具体的监控点位见图纸。
2.2建设目标
通过本次枢纽站监控及安防系统的建设，能实现：
1) 为天津客运中心枢纽站的生产调度、生产管理、安全管理提供现代化的硬件基础平台的目标；
2) 提高建筑物自身以及人员与设备的整体安全水平和灾害防御能力的目标；
3) 提高设备运行效率，减轻人员劳动强度的目标；
4) 节约能源，增加投资效益的目标；
5) 实现设备维护工作的自动化的目标。
3、系统总体设计
3.1设计思路
网络监控系统是治安安全防范系统的重要组成部分，是一种防范能力较强的综合系统。系统的建设将保证车站及上级行政管理部门对车站出入口、服务台、营业区的信息情况及时、准确的了解、掌握，实现系统化、科学化、现代化地统一管理，切实满足行政管理部门对于图像系统的管理和业务需求等要求。
系统依托既有网络，建成覆盖车站的网络视频监控系统，初步统计在所辖前端车站架设若干个监控点，监控车站的大厅、安全出口等重要区域，设计方案充分考虑了后期的扩容、管理变更等可能的建设要求。本次设计思路如下：
1、根据要求，实现“大容量、多画面处理、实时录像和回放、联网远程监控”的目标。
2、本次设计系统便于以后用户的安装、操作和今后的维护便利；
3、系统设计考虑了各种兼容要求和扩容要求：包括现有数字设备的接入、控制及监控点后期扩容、系统规模扩容、临时授权用户远程监控等各种可能扩容方式下对现有网络的兼容和便利性，设计的系统能够满足兼容和平滑扩展的要求。
4、系统设计对网络传输路由具有良好的适应性，可以在局域网、广域网、城域网、无线网络等各种方式下运行。根据网络资源的情况，在不同的网络带宽下可以灵活设置编码格式，获得不同的图像质量。
5、本次设计的系统是标准和开发的，系统软件全部采用通用的主流标准；如系统采用标准的TCP/IP协议、接口标准通用等；适合车站安保系统各个标准子系统的集成。
6、系统考虑了操作冗余、数据安全和远程鉴权等技术手段，保障系统安全运行和不受外部入侵，完善的身份认证能力，保证系统稳定运行。
7、在技术性价比上，方案采取实用的原则，不追求高端设备的堆砌，而是本着实用的原则进行了科学的配置建议，以求达到最大的技术性价比。
网络视频监控系统的建设关键在于视频编码器的硬件选型和数字化管理平台软件的选型。本系统采用“华迈千里眼”网络视频管理平台软件及国内网络视频编码器硬件设备。
视频编码器采用嵌入式实时多任务操作系统。摄像机送来的视频信号在网络视频服务器数字化后由高效压缩芯片压缩，通过网络接口发送到网络上，网络上用户可以直接在PC机上通过“华迈千里眼”监控客户端软件观看视频服务器传送过来的图像，还可以控制摄像机镜头和云台的动作或对系统进行配置操作。
由于视频服务可以直接连入网络（局域网、广域网），达到即插即用，省掉多种复杂的电缆，安装方便（仅需设置一个IP地址），用户也无需安装任何硬件设备，仅通过PC机用浏览器即可观看。
采用模拟摄像机+视频服务器+视频管理平台的网络视频监控系统妥善处理了数字与模拟系统的结合，其优点主要包括：
Ø 布控区域广阔
视频服务器直接连入网络，没有线缆长度和信号衰减的限制，同时网络是没有距离概念的，彻底抛弃了地域的概念，扩展布控区域；
系统具有几乎无限的无缝扩展能力；
所有设备都以IP地址进行标识，增加设备只是意味着IP地址的扩充；
前端一体化、视频数字化、监控网络化、系统集成化是视频监控系统公认的发展方向。第四代以计算机技术及图像视频压缩、图像传输技术为核心的新型视频监控系统，解决了模拟系统的诸多弊端，是以信息技术为核心的电子技术发展的必然。
Ø 先进的分布式服务器集群架构
随着网络监控系统规模的快速发展，客户对系统访问的响应时间、监控图像质量以及所提供服务的可靠性、即时性等要求也越来越高，使得以单台服务器来支撑整个网络监控系统已无法满足客户需求。取而代之的是一组服务器群。“华迈千里眼”网络监控系统根据服务器实际的响应时间，平衡服务器群中所有服务器之间的通信负载，从而提高整个监控网络的性能和响应能力，提高服务器群的效率，节省投资。
负载均衡是由多台服务器以对称方式组成一个服务器群集，除主服务器外其他从服务器都具有同等地位，均能单独对外提供服务。通过特定的负载均衡技术，将外部客户请求视服务器群集中各服务器上的负载状况合理分配到某台服务器上，负载均衡技术根据实际响应时间制定优先响应策略，从而提高系统性能、优化流量管理、提高服务器群集性能，保证系统正常运行的高可用性和高可靠性。如果访问量超出了服务器的响应能力，只需增加服务器数目就可平滑升级。由于采用了负载均衡技术，进一步强化了系统的稳定性、可靠性和持续性。它也支持路径外返回模式，即绕过流量分配器，为急于等待大量访问请求响应的客户提供更快的响应服务。
Ø 多级组网
可按多级组网的方式，形成大规模的监控网络，高一级的监控中心能管理和监控低一级监控中心的运行。组网经济，基于TCP/IP网络构建，利用宽带资源或客户原有资源，成本低。平台统一升级，维护成本低。
Ø 先进的视频流调度管理
支持多种传输协议（TCP、UDP）和多种传输方式（单播、广播、组播），支持多级转发模式。
Ø 系统扩容方便
用户可根据业务需要随时增加前端监控点的数量。“华迈千里眼”系统是一个开放的、通用的视音频处理平台，可制定相关的功能模块。
Ø 先进稳定的C/S结构
系统主干框架采用C/S结构，结构严密，系统稳定，且高度保密，非常适合专业部门使用。在C/S结构下，系统有严格的用户身份认证机制，对用户的合法性及权限有严密的控制。系统内，客户端与服务器之间有专有的通讯协议，可防止窃听和复制，从而达到系统的整体安全和保密效果。另外从总体系统安全性上考虑，由于B/S结构是建立在浏览器基础上的，功能上就受到浏览器本身功能的限制，如浏览器不支持直接写屏，很多时候会造成系统显示的不必要延时等。而且目前网络上的绝大多数病毒是针对浏览器的，所以导致整个监控系统易受到攻击，给日常工作带来不必要的麻烦。因此，建议采用专业的C/S结构。
Ø 多级用户管理机制
系统用户设立多级管理模式，从视频管理服务器完成所属用户和站点的建立、权限管理工作，并向管理中心主视频管理服务器数据库备份。主视频管理服务器完成所有用户和所有站点的建立、权限管理工作，管理中心用户具有最高级别的管理权限。各个用户依据不同权限、不同管理范围、不同优先权进行对询问记录的查看和控制。
Ø 数据传输技术
TCP/IP网络协议是目前最流行也是最稳定的网络协议。“华迈千里眼”视频监控系统在TCP/IP网络协议之上开发了专用通讯层，针对图像数据的混合传输做了优化处理，适合多点视频和数据的并发传输，降低了系统资源的占用率。该通讯层支持多种TCP/IP协议的传输，包括TCP、UDP、RTP和组播等。组播是一种允许一个或多个发送者（组播源）发送单一的数据包到多个接收者（一次的，同时的）的网络技术。 组播源把数据包发送到特定组播组，而只有属于该组播组的地址才能接收到数据包。组播可以大大的节省网络带宽， 因为无论有多少个目标地址，在整个网络的任何一条链路上只传送单一的数据包。 它提高了数据传送效率，减少了主干网出现拥塞的可能性。组播组中的主机可以是在同一个物理网络，也可以来自不同的物理网络。
Ø 数据存储、处理、分析技术
为了对告警数据进行分析处理，综合管理系统使用了Microsoft公司的SQL Server数据库系统。并成功地实现了数据库的分布存储和访问，有效地降低了系统负担，大大提高了系统的稳定性。同时，系统支持对数据的多种查询和分析方式。
同时系统提供了各类数据库。主要有告警数据库、历史统计值数据库、系统事件数据库。从而为整体数据的存储、处理及分析提供了强有力的依据。
系统采用文件传输协议进行录像文件的传输，防止外来入侵对文件系统的破坏和由于录像文件过大而带来的不稳定性。
3.2总体设计
系统的总体框架如下图所示。主要包括视频前端、客户端以及视频中心服务平台，各部分均接入 IP 承载网。

3.2.1 视频前端
视频前端设备主要包括摄像机和视频服务器，负责完成音视频信息采集、编码、发送；告警信息的采集、发送等功能，并可接受来自服务层的控制指令（音视频参数设置、编码器状态设置、PTZ指令等）。
3.2.2 视频客户端
视频客户端包括视频客户端软件、解码器及大屏（数字或模拟）。

视频客户端软件负责为客户呈现系统所提供的服务，包括实时音视频解码播放（软解码/硬解码）、轮巡、分组调看、历史录像的解码播放和播放控制、告警信息实时提示和告警录像查看、视频上大屏等功能。
3.2.3 中心管理平台
中心管理平台负责对设备进行（设备绑定、操作日志查询、设备状态等）管理，包括设备添加、删除、修改等，用户管理、权限配置管理等功能。
提供了分级权限管理功能：系统管理员可以通过管理系统对管理人员进行权限分配，管理中心管理员可以查看所有监控点视频、云台、音频等权限；各二级管理点只能对其所辖区域设备进行管理。
3.3分项设计
整个远程视频监控系统由三个部分组成，第一部分是前端视频采集端，第二部分是中心处理端，第三部分是应用端。前端视频采集端负责视频信息的采集，摄像机安装在校园的各个监控点上。中心处理端是进行数据处理，数据处理是中心管理平台服务器来完成，该平台服务器主要负责账号的验证、摄像机信息的保存（非视频文件）、软件的下载和发布等功能。应用端，可分为监控室观看、异地电脑上网观看、手机观看三种，各种观看方式都可以对摄像机进行远程控制，转动云台、调节焦距等。
3.3.1监控前端
本方案使用的IPC终端及视频服务器采用华迈通信技术有限公司独立研发具有完全自主知识产权的新一代创新远程网络视频监控产品。该产品为用户提供了一种组网便捷、使用便利的低成本基于互联网传输的远程视频管理方案。
华迈千里眼网络摄像机特点：
Ø 即插即用，只要有网络的地方就能监控
Ø 传输距离远，可以轻易传输到互联网的任意区域
Ø 采用H.264 Main Profile@level 3压缩算法，网络不理想时也能传输流程视频
Ø 不借助第三方软件，使用IE浏览器即可管理
Ø 能同时传输音视频资料，可以大大方便远程管理
Ø 支持手机远程监控，兼容多种智能手机平台
Ø 支持本地及网络视频存储，内置TF存储卡接口
华迈千里眼网络产品功能：
Ø 通过网络，登录平台，即可实现远程视频管理、展示、看护、关爱等功能；同时支持客户端及手机查看。
Ø 支持多画面图像同屏显示及多画面切换。
Ø 支持红外夜视功能，枪机产品支持5m~ 20m。
Ø 一台摄像机支持多名用户同时在线浏览；一个帐户可绑定、管理多台摄像机。
Ø H．264高压缩率，独立研发优化编码算法，最低带宽占用仅8K，最高分辨率达到720P；可根据网络实际带宽，动态调节画面质量。
Ø 支持关键区域的移动视频监测、关键区域遮挡，可直接发送图片到指定的信箱或以短信方式发送到指定的手机。
Ø 远程控制云台，视角更广；多个场景选择，实用性更强。
Ø 通过加载外置扬声器，可实现双向远程语音交流
Ø 插上网线，接通电源即可完成产品安装
Ø 定时录制，图像抓拍、开机自录、断电续传
Ø 支持工作日定时录制及图片抓拍，支持SD卡及本地保存。
根据系统的实际需求，本项目中选用华迈千里眼网络一体枪机、DVS+模拟球机（如下图）两种方案。

DVS(digtal video server)是网络视频服务器的简称．网络视频服务器主要实现模拟视音频信号的IP化。是一种压缩、处理音视频数据的专业网络传输设备，由音视频压缩编解码器芯片、输入输出通道、网络接口、音视频接口、RS485串行接口控制等构成，主要是提供视频压缩或解压功能，完成图像数据的采集或复原等,目前比较流行的基于MPEG-4或H.264的图像数据压缩通过Internet网络传输数据以及音频数据的处理。
3.3.2传输部分
本监控系统的监视对象主要为车站内情况的设备，因此，图像的实时性和清晰度应放在首位来考虑。根据用户需求及现场情况，前端摄像机到监控中心考虑采用光纤有线传输方式（根据监控点与摄像机数量看，需10M光纤）。通过路由器和交换机传输，可将摄像机图像、音频、数据控制和报警等信号无压缩地传输。

3.3.3监控中心
监控中心作为监管系统的核心，承担集中监管功能，对视频信息的获取和管理享有最高权限。并实现全网监控视频接收、重要视频集中存储、监控设备统一管理以及权限统一分配。
从“统一规划、分级管理”的角度出发，采用华迈公司的多级管理IP监控解决方案，按其组织架构以及各级机构对监控业务的不同需求建设总控制中心、分控制中心、监管点的多级管理模式。
硬件解码器：将网络视频信号解码上墙；
视频管理软件：华迈千里眼视频管理软件；
存储设备：集中存储设备，进行远程数据集中存储。

3.3.4存储部分
本项目中带宽有限的前提下建议采用局域网存储方式,在车站监控中心设立存储服务器进行存储。一般要求监控视频前端存储，关键视频、报警视频本地存储的同时，要求上级备份；根据网络带宽大小可以采用监控点本地存储和远程存储。用户可自己建立存储服务器或通过华迈公司提供的存储系统产品进行集中或分布存储。本项目中按存储30天计算，需要的存储容量（建议采用10TB）：
150kbps/8 × 79路 × 30天 × 24小时 × 3600秒/1024/1024 ≈4.6TB
4.4安全体系
此节可有可无，根据项目要求自行定夺，4.4.1和4.4.2是我写的一些东西，不一定适合所有的硬件设备，仅供参考。
系统的安全性主要分平台的安全性和设备管理安全性。
4.4.1平台用户认证体制
“华迈千里眼”网络视频监控系统的整体架构通过多目录服务器来统一管理的用户和监控设备的权限管理。系统的管理规则由用户自行定义，多目录服务器的管理模式可以保证系统内所有用户的权限管理统一，采用身份认证技术最常用的是使用者名称与密码或Key认证等方式。
用户认证流程如下：

系统拥有统一的用户权限管理，每一级机构的用户只要在自己所属的监控中心开设帐号、分配权限即可。以此设立用户权限(可细分为图像浏览、控制、语音等权限)。
4.4.2监控设备管理安全
平台有统一的监控设备管理机制，所有前端监控的信息和权限由设备管理服务器管理，设备管理服务器的权限由目录服务器管理，形成一个统一管理机制。所有的设备登陆必须经过用户认证才能够登陆。
设备管理流程如下图：

5、平台架构及功能
5.1软件设计结构
技术人员自行定夺是否撰写，以下描述仅供参考：
“华迈千里眼”网络视频监控系统系统是一套采用现代计算机网络技术及多媒体信息压缩、解压技术实现的数字图形监控系统。该系统监控的视频、音频、告警、控制信号可传至网络内的每一个节点，用户可以利用计算机网络在不同地点同时监视、控制远程某一或某些场所，同时具有动态感知、视频存储、告警管理等功能；如下图：

图5.2-1
作为一个通用化视频监控平台，“华迈千里眼”系统由如下一些模块组成：
设备控制模块
该模块是系统的设备驱动层，整个系统通过该模块完成与编解码器的通信。应用层的设备无关指令通过该模块翻译成设备相关指令，通过网络传输层，完成对设备的各种控制与交互。
媒体控制模块
该模块是“华迈千里眼”视频监控系统的核心，用以完成对大容量媒体流以及透明数据的管理。
媒体流包括两个方面的内容：一个是实时的视音频流；一个是文件流。
数据管理包含两个方面的内容：存储和转发。
“华迈千里眼”通过一套高效和强壮的流处理机制完成存储和转发的统一资源调度，从而使得系统的处理能力得到极大的提高。
连接管理模块
连接管理接口是媒体控制接口的核心。每个连接由源和目的唯一标识。一个连接表示了一个数据传输通道。系统为每个连接创建专门的处理任务。连接相互独立，有效的避免了系统故障的扩散。
每个连接可以附加一个存储请求和若干的转发请求。存储和转发共享数据，独立运行。数据的共享可以节约网络带宽。数据的并行处理保障了系统的效率和强壮性。
客户端管理模块
所有客户端和服务器的通信都要经过该模块的翻译和处理。通过该接口，客户端和服务器可以完成各种控制信令的交互。
客户端管理接口又可以细分为如下的几个模块：
权限管理：用户、角色和权限的管理
认证管理：身份的认证
呼叫管理：客户端各种请求的响应：包括连接的建立和删除，设备的参数请求等等
服务器管理模块
“华迈千里眼”系统采用分布式多叉树服务器架构，用以分担整个系统的网络和计算压力。服务器管理模块负责在各个服务器之间传递和同步服务器状态，协调各个服务器的工作上下文。
系统诊断模块
该模块是包括如下一些组成部分：
日志管理：负责记录系统内发生的事件，并且在第一时间将要发布的日志发布到相应的客户端上。这样，可以减轻系统管理员对整个系统的维护工作量。
设备巡检：负责第一时间获得设备的各种状态，包括：网络是否正常、镜头是否正常、名称是否改变、配置是否改变等等。这些状态数据也需要同步传递到各个在线的客户端，保障应用视频图像的一致性。
客户端巡检：负责客户端状态的获取，包括客户端的登陆、退出和掉线。
服务器巡检：负责查询每个服务器是否在线。如果服务器掉线，系统会在第一时间给出提示，从而转入相应的故障处理模块。
服务器工作上下文诊断：用于诊断服务器各个模块是否正常，对于一些不正常的模块，系统负责恢复或者清除。
故障弱化：客户端故障弱化，为了保障服务器的性能，对于已经掉线的客户端，服务器自动剔除并释放相应资源。服务器故障弱化，如果服务器出现故障，在故障修复好后，系统会自动修复与所有在线客户端的连接，让用户自动重新回到正常的工作环境。
5.2平台功能
对软件功能的详细描述，以下内容是我自己总结的”华迈千里眼” 4.0专业版软件的功能描述，仅供参考：
“华迈千里眼”网络视频监控系统一个面向行业应用的数据集成的整合型网络视频管理平台，将视频、音频、各种数据集中至平台进行统一的管理，使用户的视频监控工作事半功倍。
“华迈千里眼”网络视频监控系统是基于分布式多级架构的网络视频监控系统。
“华迈千里眼”网络视频监控系统以用户熟悉的windows操作习惯，一目了然的菜单及功能区域，强大的人机交互方式，随心所欲的鼠标拖拽方式，提高了软件的易用性及便捷性。
软件功能如下：
5.2.1实时浏览
灵活的浏览、控制
提供全天候及全方位的画面监视功能。对监看目标进行实时、直观、清晰的监视，监视界面分为25、16、12、10、9、8、6、4、2、单画面显示，并且在观看视频的时候进行图像的抓拍。
可自定义窗口浏览布局、浏览巡视组
支持多种云台控制（PC键盘、PTZ控制）
多级电子地图
使用多级电子地图联动功能，可准确定位每个镜头并查看镜头的相关信息。
电子地图与报警设备关联，当发生警情时管理者可立即掌握报警现场的情况和地理位置信息。

即时回放
实时浏览状态下，可立即回放前端摄像机里的视频内容。
在没有事先录像的情况下发生突发事件时，用户能立即回看到事情发生经过，并且该回放视频可保存作为证据。

四屏浏览
通过一台客户端电脑主机，用户可对多达4个显示器进行同时管理。
每个显示器上可独立显示实时浏览界面、录像回放界面、数字全景镜头拼接、配置窗口界面等。有效节省用户投入。

浮动云台
用鼠标在画面上随意圈定某一区域，云台可自动跟踪转向、聚焦

多区域移动侦测

可在视频画面上随意圈选多个区域进行移动侦测设置。
可自定义物体运动速度的识别灵敏度。
移动侦测触发报警联动
虚拟电视墙布局共享
可将多个镜头画面分配到电视墙对应的解码器，使画面在电视墙上轮巡显示，实现虚拟软矩阵功能。
电视墙浏览布局可保存并共享给其他客户端。

5.2.2录像存储及回放
可以通过预先录像计划对视频信息进行记录，录像计划及录像空间可以由系统授权用户任意设置及更改，系统支持报警后的联动录像功能可采用硬盘、磁盘阵列多种存储介质，系统支持基于时间、镜头、事件的多种录像检索方式，采用VOD引擎技术，查询到的录像文件即点即播放，无需下载。
支持实时录像、计划录像、移动侦测录像、开关量报警录像、客户端单独录像。
时间条回放
以时间点为基准进行查询，浏览中可进行类似影音播放器的抓图、快进、暂停等多项操作；
可对多个录像文件进行统一时间或不同任意时间进行播放浏览等操作；
多录像文件异步回放
16个录像文件在图像浏览区同时播放。
多镜头同步回放
通过该功能，用户能够观看到不同机位多个摄像头同一时间段的录像回放。便于管理人员事后回顾事发当时不同镜头下的情景再现，有利于全局掌握。
前端存储及回放
远程控制往摄像机TF卡里录像，并且可以调看摄像机TF卡中的录像文件。
5.2.3系统对报警的处理
完善的接警预案机制
提供支持移动侦测（区域画面变化）、开关量报警设备、视频图像智能分析三种报警的管理控制，当发生警情时候，系统具备完善的处理方式及处理机制，让用户在最短的时间知道警情的发生，并可以根据系统预先设置的预案进行处理，大大提高了行政工作效率。
当系统接收到报警信息后，可以有如下9种联动方式供用户选择设置：
报警联动多级电子地图及图像弹出
指定时间段内，1个或多个摄像机启动报警联动录像
客户端信息提示
客户端语音提示
触发报警开关量输出
报警联动Email
报警联动手机通知
5.2.5系统管理
完善的权限管理
“华迈千里眼”系统对用户有着严格的、完善的权限管理机制，保证了系统的安全性及可靠性
权限管理分多级权限管理，控制，细化到定义用户的不同功能，包括可以观看的摄像头的点位也可以严格的控制，高权限用户相对低权限用户拥有高的优先级。

设备管理
对于一个大的监控系统，监控的点位分散，数量巨大，因此对前端设备的有效管理是系统的必备功能，“华迈千里眼”系统具备完善的设备管理，通过左侧设备区清楚的显示监控镜头所属的位置：

日志管理
用户登录到客户端软件后，在自动日志查询窗口会自动显示系统当前使用情况，包括用户的登录、退出，设备的使用情况，报警信息情况等信息。当服务器向登陆的客户端发送这些系统状态变化的消息后，客户端就会分析此消息并且在客户端的自动日志网格内添加这条消息的内容，向用户展示某天某时某服务器上面发生了什么样的事件，这样用户对系统的状态就能有最清楚的掌握。
同时，系统所有的时间日志全部会保存在后台数据库中，用户可以通过系统的日志查询功能，按照时间、事件等索引方式查询日志。
5.2.6其他功能
语音对讲功能

同时，监控中心也可以利用“华迈千里眼”客户端软件和前端网络摄像机进行双向语音功能。
