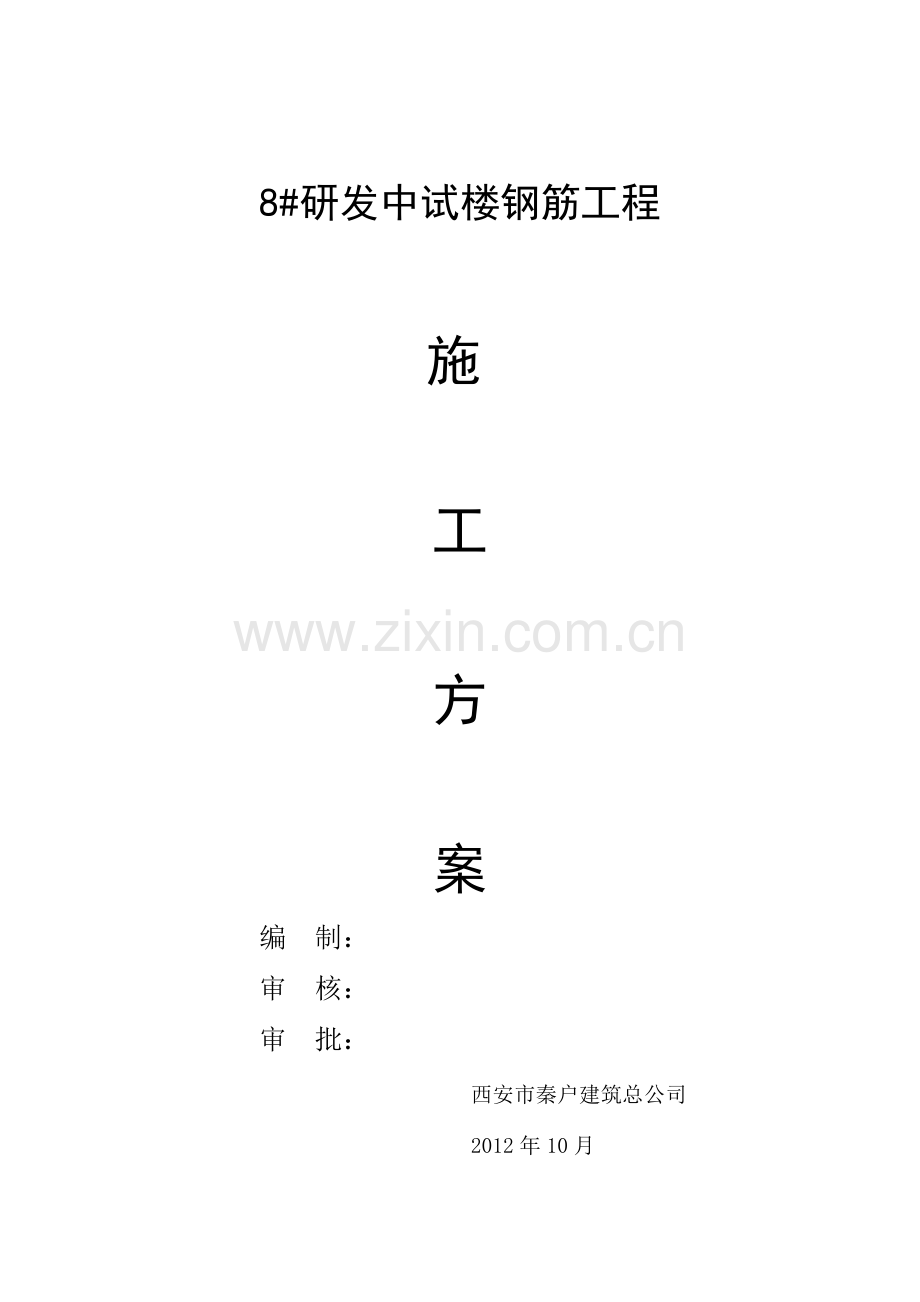

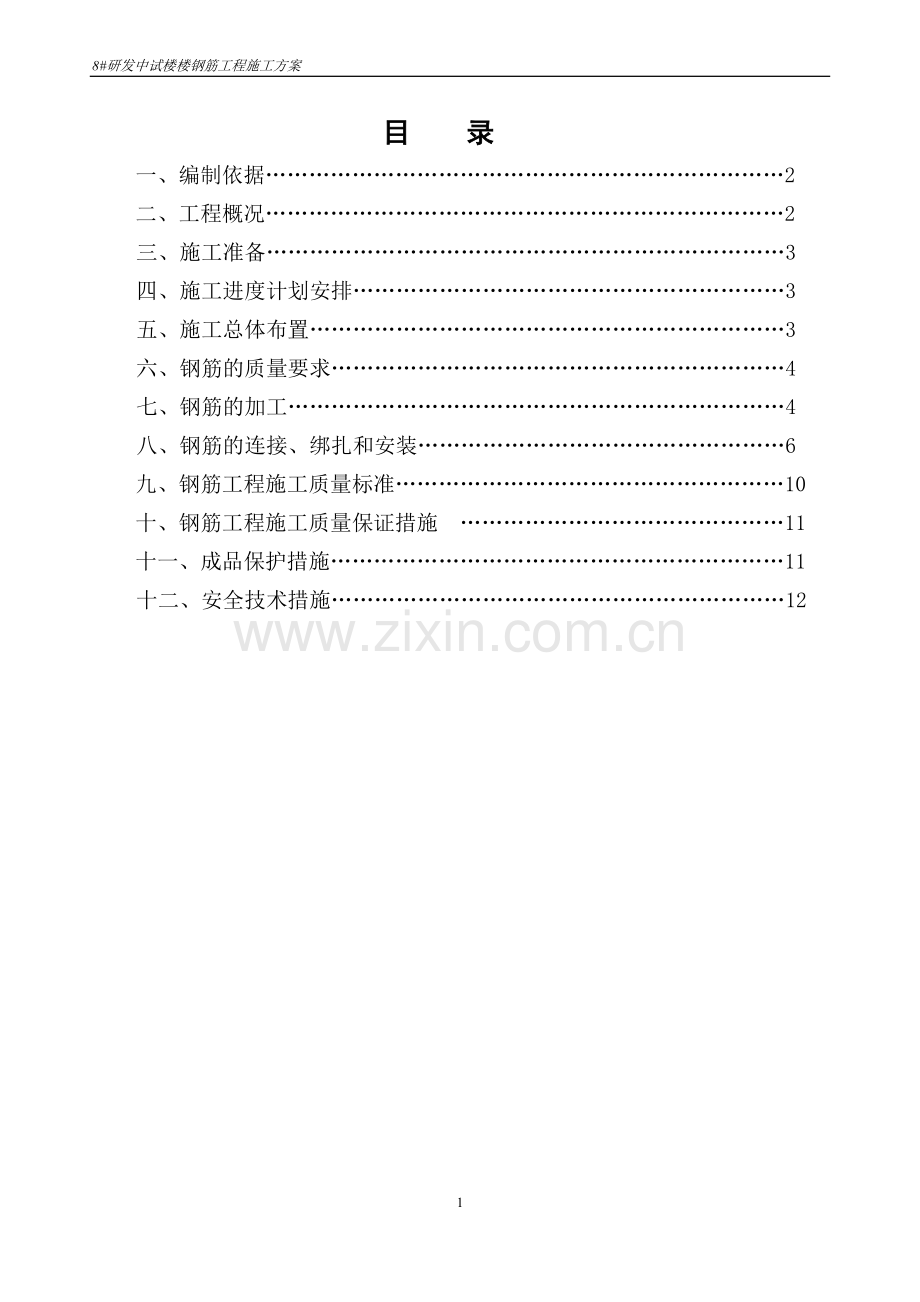

8#研发中试楼楼钢筋工程施工方案8#研发中试楼钢筋工程施工方案编 制：审 核：审 批：西安市秦户建筑总公司 2012年10月目 录 一、编制依据2 二、工程概况2三、施工准备3四、施工进度计划安排3五、施工总体布置3六、钢筋的质量要求4七、钢筋的加工4八、钢筋的连接、绑扎和安装6 九、钢筋工程施工质量标准10 十、钢筋工程施工质量保证措施 11 十一、成品保护措施11十二、安全技术措施12一、编制依据： 1、8#研发中试楼施工组织设计； 2、8#研发中试楼创优目标和保证措施； 3、钢筋混凝土工程施工及验收规范（GB50204-2002）； 4、 8#研发中试楼工程施工图纸；5、钢筋机械连接通用技术规程；JGJ1017-20106、本企业具备的施工技术及设备能力。7、抗震图集(11G101-1、3)。 二、工程概况： 8#研发中试楼建筑面积15789m2, 层数为5层，条形基础基，全现浇框架结构，层高为6M(首层)和3.9M，檐高为25.6M。抗震设防烈度8度，抗震等级为二级。 基础拉梁设在0.155标高以下，外围砖墙砌在7001300条形砼基础。电梯基坑轴线尺寸为30202000，C30砼。 框架柱纵横向间距8.1m，共计77根，截面尺寸主要为11501300、800900、800700、600600、，主筋为25，箍筋为8、10、8、10、12几种。 框架梁主要规格为4001100、3501000、400800、350700、300500。 设计要求钢筋接头优先采用机械接头，当钢筋直径20mm时，必须采用机械连接接头。 本工程为条形基础、框架结构，基础接地基承载力标准值230Kpa设计。框架柱截面尺寸为800900，11501300，纵筋25，箍筋10100-200；基础梁1300700。 钢筋砼保护层（按下列要求，且不小于受力钢筋的直径）：梁、柱25mm；板15mm；基础：35mm，凡与水或土壤接触侧增加10mm。 三、施工准备： 、技术准备： 施工作业前，组织有关人员认真阅读图纸，熟悉相关图集及规范，做好图纸会审及技术交底工作。认真做好配料工作，并在实施前，做好校核工作。做好入场检验工作，并严格进行钢筋复试试验，并报监理。 、物资准备工作： 根据工料分析及钢筋配料单，提取材料供应计划，内容要齐全，规格，型号、数量以及质量标准应准确，详实。严格执行材料入场检验制度，进场的同时须随带与材料相应的质量资料，以保证原材料符合要求。 、劳动力组织准备：建立钢筋领导小组：组长： 李伟强 副组长：杨小宝技术负责：李兴茂 质检员：杨灿钢筋制作成型组安排劳动力20人。 、机具设备的配置：根据本项目生产规模要求，工地钢筋机械按以下要求配置：钢筋切断机1台，钢筋弯曲机2台，钢筋调直机一台，电弧焊机2台，GYZL40型钢筋滚轧直螺纹机一台。 5、 准备足够数量塑料垫块和环圈，以保证钢筋保护层厚度。四、施工进度计划安排： 根据施工组织总设计要求，主体工程要求在元月底完成。因此其进度随主体工程按每月二层半进行。具体时间随网络图计划进行。 五、施工总体布置：、 根据施工组织设计，分三个流水段进行，按后浇带位置分段，施工顺序是柱子、梯、梁、顶板。、钢筋工程分两个作业班组，制作成型班组负责钢筋下料及成型，然后经运输到安装位置，再由绑扎组安装钢筋。3、钢筋连接20以上连接：采用滚轧直螺纹套筒连接；20的钢筋采用绑扎搭接。 4、钢筋加工和堆放按总平面图布置。六、钢筋的质量要求 钢筋进场应有出厂质量证明书或试验报告单，钢筋表面或每捆（盘）钢筋应有标志。钢筋进场时，应按炉罐（批）号及直径分批检验。依据规范要求，同炉罐号、同规格、同直径的钢筋每60吨为一检验批量；如果一次进场钢筋不足一个批量，也应作一个批量进行检验。钢筋检验的内容包括： （1）、外观检查：钢筋进场时应随机抽样进行外观检查，钢筋的表面不能有裂纹，结疤及带有颗粒状或片状老锈，如有应拒收并做退场处理。 （2）、钢筋的检验：进场钢筋在外观检查合格后，必须进行力字性能检验。另本工程主体结构抗震等级为框架二级，根据GB5020492第3.1.3条规定，框架结构纵向受力钢筋检验所得的强度实测值应符合下列要求：钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与钢筋的强度标准值（可按国标规定的屈服强度值）的比值不应大于1.4。 如不符合上述要求，应立即清除出场，以免错用给工程造成隐患。 七、钢筋加工 （1）钢筋的下料与加工 本工程的所有钢筋的下料及加工成型，全部在施工现场进行。这样可长短搭配，合理下料，能提高钢筋的成材率。 钢筋的下料是根据设计图中构件配筋图，绘出各种形状和规格的单根钢筋简图并加以编号，然后根据抗震锚固、接头等要求分别计算钢筋下料长度和根数，填写配料单。经审查无误后，方可对钢筋进行下料加工。 a. 钢筋除锈：钢筋的表面应洁净，所以在钢筋下料前必须进行除锈，将钢筋上的油渍、漆污和用锤敲击时能剥落的浮皮、铁秀清除干净。对盘园钢筋除锈工作是在其冷拉调直过程中完成，对螺纹钢筋采用自制电动除锈机来完成 ，并装吸尘罩，以免损坏工人的身体和污染环境。 b. 钢筋调直：采钢筋调直机调直，保证进料口与原材料不小于15米距离，根据配料单尺寸截断，钢筋经过调直后应平直，无局部曲折。 c.钢筋切断：钢筋切断设备主要有钢筋切断机和无齿锯等，将根据钢筋直径的大小和具体情况进行选用。 切断工艺：将同规格钢筋根据长度进行长短搭配，统筹排料。一般应先断长料，后断短料，减少短头，减少损耗。断料应避免用短尺量长料，防止在量料中产生积累误差，为此宜在工作台上标出尺寸刻度线，并设置控制断料尺寸用的档板。在切断过程中，如发现钢筋劈裂，缩头或严重的弯头等必须切除。 质量要求：钢筋的断口不能有马蹄形或起弯现象，闪光对焊、电渣压力焊、滚压直螺纹接头必须使用无齿锯断料。钢筋长度应力求准确，其允许偏差10mm。 （2）弯曲成型 a. 弯曲成型工艺：钢筋弯曲前，对形状复杂的钢筋，根据配料单上标明的尺寸，用石笔将各弯曲点位置划出，划线工作宜从钢筋中线开始向两边进行；若为两边不对称钢筋时，也可以从钢筋一端开始划线，如划到另一端有出入时，则应重新调整。经对划线钢筋的各尺寸复核无误后即可进行加工成型。 b. 质量要求：钢筋在弯曲成型加工时，必须形状正确，平直部分平面上无翘曲不平现象。级钢筋弯曲直径不小于钢筋直径的4倍，平直长度不小于钢筋直径的5倍。级钢筋末端作900弯折时，弯曲直径不得小于钢筋直径的4倍，钢筋弯曲点处不能有裂缝，因此对级钢筋不能弯过头再弯回来。钢筋弯曲成型后的允许偏差为；钢筋全长10mm；箍筋的边长5mm。 八、钢筋的连接、绑扎与安装 （1）准备工作 钢筋绑扎前，应核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与配料单相符，如有错漏，应纠正增补。 为了使钢筋安装方便、位置正确，应先划出钢筋位置线。根据本工程的具体情况，条形基础钢筋在垫层上划线；柱箍筋在其竖向筋上划点；楼板筋在模板上划线；梁箍筋在架立筋上划点。 （2）框架柱钢筋绑扎 a. 柱纵筋为25，箍筋为8、8、10、10，主筋要求出楼面500mm，且不小于35d，接头之间要按50%错开。浇筑楼板砼前，柱纵筋应使用定位框固定位置，并加400mm长左右塑料套管（重复使用）以防污染钢筋。b.柱中箍筋均为封闭箍，箍筋面应与纵筋垂直，箍筋转角与纵筋交点均需绑扎，并且要保持箍筋的弯直部分要在柱四周通转。 c.在梁柱节点核心区，柱箍筋应按要求加密绑扎，不得遗漏。具体做法为：将柱箍筋绑至梁底，之后将梁下部钢筋进行穿筋及接头连接，再绑扎核心区箍筋至梁上部钢筋底，最后将梁上部钢筋进行穿筋。d.框架柱封顶时，柱四角纵筋按两对角线弯折搭接，接头处按11G101-159页施工。e.为确保框架梁钢筋截面尺寸，在柱箍筋翻样时结合实际情况考虑，使梁纵筋准确穿过柱节点，如下图所示。 （3）框架梁钢筋绑扎 a.设计未特别注明处，次梁钢筋置于主梁钢筋之上，主梁箍筋高度应根据次梁上部纵筋直径情况予以降低。 b.梁箍筋开口向上，箍筋面应与纵筋垂直，箍筋转角与纵筋交点均需绑扎，并保持弯直部分在梁上部左右循环掉转。箍筋自梁相邻构件外皮50mm处开始绑扎，在集中荷载处两侧各附加两个箍筋。 c.在角部或边支座，在保证梁上下纵筋最小锚固长度和入支座平直段最小长度的基础上，应针对具体情况配料，使锚固钢筋相互错开，避免对砼施工及质量造成影响。 d.梁纵筋采用滚扎直螺纹边接，设置在同一构件内的接头应相互错开，在受力钢筋直径30倍的区段范围内（且不小于500mm），一根钢筋不得有二个接头，有接头的钢筋截面面积占钢筋总截面面积的百分率，在受拉区不宜超过50%。连接接头距钢筋弯曲处，不应大于钢筋直径的10倍，也不宜位于构件的最大弯距处。e.主梁支座上铁为双排25钢筋,间距为25mm。f.吊筋为220，放样尺寸要准确，加工要注意控制角度，绑扎要位置准确、固定牢固，如上图所示。 （4）板筋绑扎 a.工艺流程：清理模板模板上划线绑板主次梁钢筋绑板下层钢筋水电专业预留预埋绑上部钢筋成品保护。 b.板下层钢筋应伸至支座中线，且锚入支座不小于5d，上层钢筋在支座处不能拉通（含端支座），则需锚入支座内不小于La。c.为确保两层钢筋网之间的高度，两层钢筋网之间增加马凳，间距1000mm，在支座负筋处一定保证两层钢筋之间距离。板内敷设管线时，若无上层钢筋网，则沿管长方向加6200钢筋网，网宽400mm。 d. 清扫模板上刨花、碎木、电线、管头等杂物，用粉笔在模板上划好主筋，分布筋间距，再绑上层筋（负弯矩筋），双层间用“ ”型铁支持，间距600梅花形布置。按划好的间距，先摆受力主筋，后放分布筋，预埋件、电线管、预留孔等及时配合安装。 （5）楼梯钢筋绑扎： a.工艺流程如下： 画位置线绑主筋绑分布筋绑踏步筋 b.楼梯梆扎如下：在楼梯段底模上画主筋和分布筋位置线，根据设计图纸主筋，分布筋的方向，先绑主筋，后绑板筋，要先绑梁后绑板筋，板筋钿固在梁内。底板筋绑完，待踏步模板吊帮支好后，再绑扎踏步钢筋。（6）滚压直螺纹钢筋连接柱、梁纵筋为20、22和25通长钢筋，采用滚压直螺纹套筒连接。具体要求如下： a.钢筋的断口不能有马蹄形或起弯现象，必须使用无齿锯断料，并清除油污、灰渣，切除弯曲部分，用手砂轮打磨平，然后在钢筋上划定位线和检查线。 b.把钢筋放到机床上，利用正反螺旋扣，使钳口夹紧钢筋，然后加工钢筋直螺纹丝头。本工程采用GYZL40型钢筋滚轧直螺纹机床，机床采用内出冷却液，机床自动化程度高，进给自动开机，复位自动停机。 c.钢筋直螺纹丝头加工好后，用螺纹规逐个进行自检，检查合格后，一端拧上塑料保护帽，另一端拧上直螺纹连接套筒，并用扭矩板手将套筒拧至不易滑落即可，以利保护与运输。 d.连接钢筋时，用力矩板手把钢筋拧到在钢筋上的定位线即可，如下图所示。（7）构造柱和墙拉结筋：由于楼一层层高为6m，围护墙设有构造柱，钢筋412；框架柱和构造柱沿墙均设26500，L=1000m的拉结筋，结构施工阶段不予留，围护结构施工时再用膨胀镙栓固定。 九、 钢筋工程施工质量标准 （1）根据图纸及有关变更检查钢筋的钢号、直径、根数、间距正确，加筋符合设计要求。 （2）检查钢筋接头位置及搭接长度要符合要求。 （3）检查保护层厚度要符合要求。 （4）检查钢筋无油渍、漆污和铁锈（片状）。 （5）钢筋工程属隐蔽工程，浇铸砼前应就钢筋及预埋件进行验收，并做好隐蔽验收记录。（6）允许偏差项目项次项 目允许偏差（mm）1网眼尺寸20，-202骨架的宽度、高度5，-53骨架长度10，-104受力钢筋间距10，-10排距5，-55箍筋、构造筋间距20，-206焊接预埋件中心线位置5水平高差3，07受力钢筋保护层3，-3 十、 钢筋工程施工质量保证措施 （1）钢筋翻样员依据施工图纸、设计变更洽商及国家规范认真进行钢筋翻样。 （2）技术员对翻养料单进行技术复核。 （3）专人抄料牌，并下达下料指令；对箍筋加工及节点绑扎要求以图示挂牌明确，以确保操作人员明确相关标准。 （4）钢筋内场有专人负责，技术员、质量员进行检查监督。（5）施工现场专人依据施工图纸安排并检查钢筋施工。（6）建立质量保证体系和质量管理领导小组，建立质量管理岗位责任制。 （7）认真落实技术岗位责任制和技术交底，施工前必须进行技术、工艺、质量交底、交接双方在书面的交底资料上签字。 （8）严格执行验收工作程序，坚持自检、互检、交接检制度。 （9）对进场的钢筋原材，必须有材质证明和复试报告，无证材料一律不得进场，对有疑议的材料必须复试，钢筋焊接的接头，焊接的机械性能及试验质量必须符合焊接施工及验收的专门规定。 （10）钢筋绑扎成型后，必须用砂浆保护垫块绑扎牢固。 （11）钢筋制作成型后，应按指定地点用垫木垫高垫实，防止弯曲变形、锈蚀和油渍污染。 （12）钢筋安装必须按图纸要求排放绑扎，其位置及成型规格必须符合图纸要求，做到横平竖直，绑扎牢靠，预留洞，预留筋必须与图纸要求准确无误。 十一、成品保护措施： （）成型钢筋应按指定地点堆放，用垫木放整齐，防止钢筋变形、锈蚀、油污。 （）绑扎柱筋时，应搭临时架子，不准蹬踩钢筋。 （）严禁随意割断钢筋。 （）楼板的弯起钢筋，负弯矩钢筋绑好后，中间垫钢筋撑脚，间距1.0m梅花型布置，且不准踩在上面行走，在浇筑过程中，保持原有形状，浇灌中派钢筋工专门负责修理。 （）绑扎钢筋时，防止碰动预埋件及洞上模板。 （）钢筋内面涂隔离剂不要污染钢筋。 （）安装电线管、暖卫管线或其它设施时，不得任意切断和移动钢筋。 （8）本工程所有钢筋在现场成型后，应选择堆放位置，堆放场地应坚硬、平整，并铺设方木，防止钢筋污染和变形。成型的钢筋，应按其规格、直径及钢筋形不同，分别进行堆放，并挂标志牌，现场应做到整齐清晰，便于查找和使用。 十二、安全技术措施： 、所有工作人员进场上岗前，必须进行三级安全教育，考试合格后方可上岗。 、进入施工现场必须带好安全帽，严禁吸烟，穿拖鞋、易滑鞋。严禁在楼上楼下传递工具，材料。 、钢筋加工使用的弯曲机，卷杨机，切断机等，必须有专人操作，专人负责，各种机械安置处必须挂贴安全操作规程，并严格执行。机械出现故障时必须停用，由专业人员检修，严禁带病作业。 、机械设备在使用过程中如出现停机、断电等现象，应由电工检修，严禁非专业人员私拆私查，以免发生触电现象。 、钢筋吊装时应绑牢，防止空中坠落，吊装应专人操作，由哨工统一指挥，严禁多人指挥。 、采用梯子攀登作业时，梯子应牢固可靠，立梯工作角度以75为宜，踏板上下间距30cm，不能有缺档，严禁用梯子承载钢筋。 、绑扎过程中使用的脚手板应符合相关要求，支撑应牢固，防止飞跳板，探头板等。 、使用电焊机应有可靠接地，有单独的供电系统，焊接过程中如焊机声响不正常，应停机检查。、焊工应持证上岗，穿戴防护衣具，施焊时，在绝缘体上工作。10、钢筋加工产生的钢筋皮、钢筋屑及时清理。11、对噪音大的钢筋加工机械采取封闭、限时使用，以降低噪音污染。 西安市秦户建筑总公司 2012年10月25日下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。15
