吉林某学院给排水采暖外线施工方案p.doc

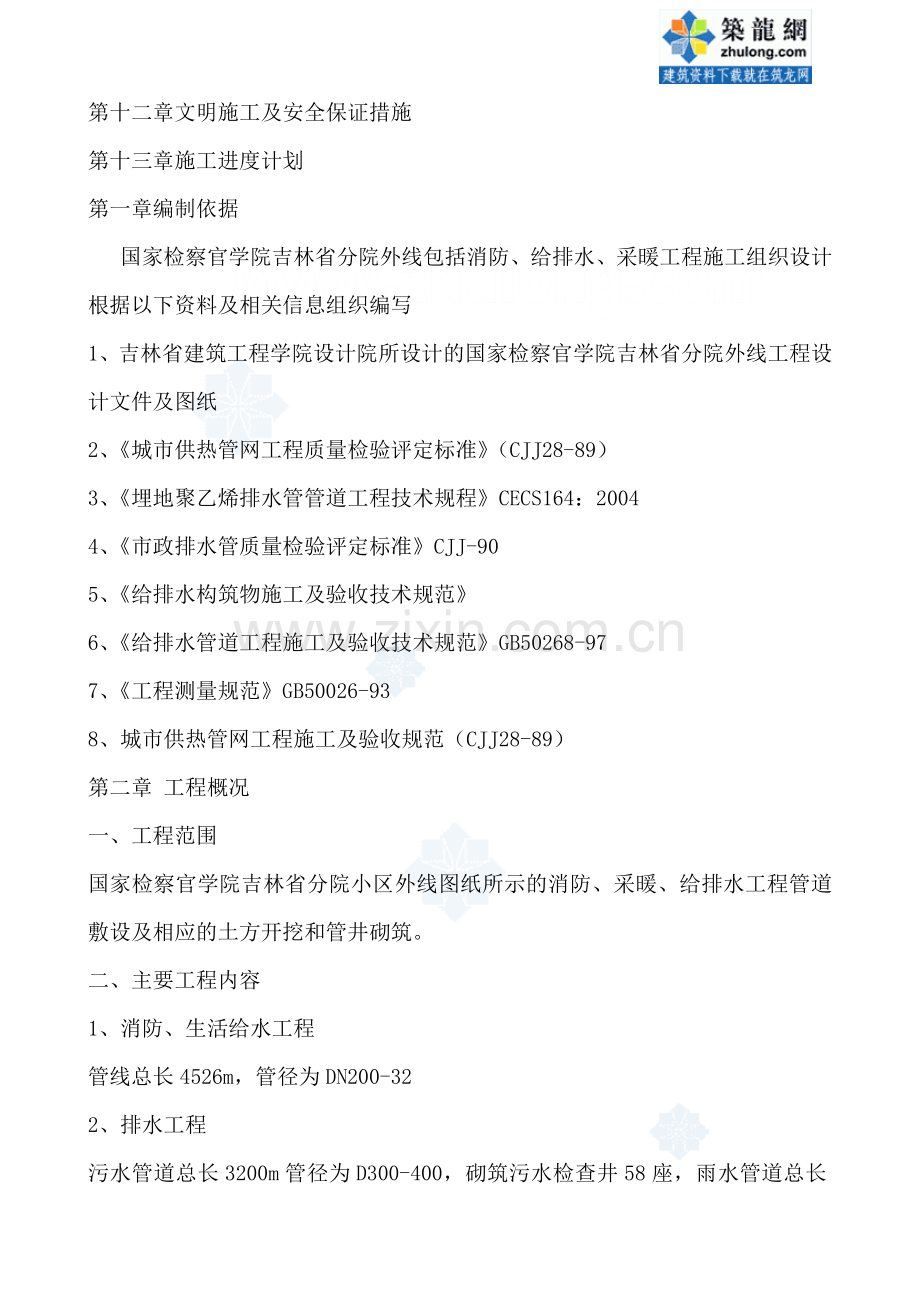

吉林某学院给排水采暖外线施工方案目 录第一章编制依据第二章工程概况-、工程范围二、主要工程施工内容第三章工程目标第四章施工组织机构及施工进度计划一、施工组织架构二、施工进度计划第五章 施工总体工艺流程及施工准备一、总体施工工艺流程图二、施工前准备工作第六章主要施工方法及施工工艺一、排水工程施工二、消防、生活给水及热水工程施工三、采暖工程施工第七章 施工要求第八章 设备与人员安排第九章 工期及质量保证措施第十章成品保护措施第十一章雨季施工措施第十二章文明施工及安全保证措施第十三章施工进度计划第一章编制依据国家检察官学院吉林省分院外线包括消防、给排水、采暖工程施工组织设计根据以下资料及相关信息组织编写1、吉林省建筑工程学院设计院所设计的国家检察官学院吉林省分院外线工程设计文件及图纸2、城市供热管网工程质量检验评定标准（CJJ28-89）3、埋地聚乙烯排水管管道工程技术规程CECS164：20044、市政排水管质量检验评定标准CJJ-905、给排水构筑物施工及验收技术规范6、给排水管道工程施工及验收技术规范GB50268-977、工程测量规范GB50026-938、城市供热管网工程施工及验收规范（CJJ28-89）第二章 工程概况一、工程范围国家检察官学院吉林省分院小区外线图纸所示的消防、采暖、给排水工程管道敷设及相应的土方开挖和管井砌筑。二、主要工程内容1、消防、生活给水工程管线总长4526m，管径为DN200-322、排水工程污水管道总长3200m管径为D300-400，砌筑污水检查井58座，雨水管道总长2850m，砌筑雨水井48座3、采暖工程采暖管道总长3458m，砌筑阀门井3座第三章工程目标一、工程质量目标1、本工程质量目标：优良我单位要充分发挥自身企业优势，严格按照质量管理模式组织施工，成立过硬的项目部，全面履行施工合同及对甲方的承诺，保证工程目标的实现。二、工期目标本工程工期为 天，开工日期2007年 月 日，竣工日期2007年 月 日，我项目部将合理安排施工顺序，周密安排周计划和日计划，与业主、监理密切配合，确保工程按期完工。三、现场管理目标施工现场按长春市文明安全工地标准进行布置和管理，确保工地安全文明施工。四、安全施工目标贯彻“安全第一，预防为主”的安全生产方针，坚持管生产必须管安全的原则。确保无重大伤亡。第四章施工组织机构及施工进度计划一、施工组织机构为保证工程能按质、按量、按期完成、成立本小区消防给水排水采暖外线工程项目部，由项目经理负责。二、施工进度计划1、施工进度总体进度本工程的工期为 天，为保证工程按期完工，首先必须合理紧凑地安排施工，这是本工程工期的关键控制点。第五章 施工总体工艺流程及施工准备一施工工艺流程1、施工工艺流程图见下图：基坑支护基坑降水基坑排水沉降观测施工准备测量放线基坑支护坑槽土方开挖管道吊装铺设坑槽底部平顺填筑管道垫层管井连接管道闭水压力试验分项验收检查验收管道集合料回填收尾工作检查验收检查验收检查验收二施工前的准备1施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。2在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。第六章主要施工方法及施工工艺一施工测量1接桩复测以业主提供的现场点位及书面成果为定线依据。接桩后，立即对所接点位进行复核，无误后立即进行平面及高程控制点加密。2施工测量放线2.01测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的管道工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个外网工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。沟槽放线抄平后，应绘制沟槽纵断面图。沟槽测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图。引测临时水准点必须符合精度必须满足给水排水管道工程施工及验收规范（GB50268-97）中的规定：（LO为水准测量闭合路线的长度，n为水准或导线测量的测站数）项目允许偏差水准测量高程闭合差20L导线测量方位角闭合差n导线测量相对闭合差1/3000直接丈量测距两次校差1/5000202施工过程中各工序测量作业注意点：1、每次作业前必须对仪器各项限差进行检验2、根据工程的进度和施工影响程度，组织控制网的定期和不定期检查3、每次施测必须保证闭合条件的存在，没有闭合条件存在时，只能用不同的施工路线检核。3管道检查管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并作出鉴定，以便及时妥善处理。二管道沟槽开挖施工方法1管道沟槽开挖101管道定位测量和放线结束后，经建设单位和监理单位等复测合格后，可以进行沟槽开挖及土方开挖102在施工前采取挖探查明与施工相关地下情况，调查的主要内容有：各沟槽段的地下水位和土质情况，地下管线线等情况，以便合理地采取相应的措施。103根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。即探明管线后，管线密集和机械不能到达的位置采用人工开挖。开挖沟槽用反铲挖掘机进行开挖（90%），人工辅助配合（10%）。沟槽挖土方余土部分用自卸车外运至指定地点弃土。在开挖前，现场施工员向司机及土方工详细交底（沟槽的断面，开挖的次序）。在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。104管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。槽底最小宽度表管径D（mm）槽底宽度B（mm）150D300D+1100300D450D+1100450D800D+1100105机械开挖沟槽时应注意下列事项：1、为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，挖至离设计标高200-300mm时用人工开挖、捡平，尽量避免超挖现象。若有超挖，应将扰动部分清除，并必须用中砂或石屑回填，并用平板震动器振实。开挖要保证连续作业，衔接工序流畅，同时要注意边坡土体变化，出现问题及时处理。减少意外事故。2、对地下管线须采取吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土。3、在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下，采用人工开挖。人工开挖沟槽，应集中人力尽快挖成，转入下一工序施工。106人工开挖时应注意下列事项：1、沟槽应分段开挖，并应确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行。2、开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑保护。3、开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，会同处理。4、沟槽检查验收：沟槽开挖完成后，进行检查验收。检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等。沟槽开挖允许偏差和检查方法见下表：序号项 目允许偏差 (mm)检查频率检查方法范围点数1槽底高程30每100米3用水准仪测量2槽底中线每侧宽度不小于设计和施工规范规定6挂中心线用尺量，每侧3点3沟槽边坡不陡于设计和施工规范规定6用坡度尺检验每侧计3点2 基坑排水施工措施201排水原则1、地下水位高于开挖沟槽槽底高程的地区，施工时应采取降低地下水位的措施，防止开挖后沟槽失稳。2、地下水位应降至槽底最低点以下0.3-0.5m，沟槽内不得积水，严禁在水中施工。三高密度聚乙烯双壁波纹管安装与敷设1管道的进场堆放及运输101管道装卸（1）HDPE管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与供应方联系，以便妥善处理。102、管道运输：短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。3、管道进场检验301管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续，同时按要求见证取样送检。302如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。4、管道存放401当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。402管道堆放时，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。403HDPE管最高使用温度为45，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。405管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。5、管道基础不良地段基础处理及垫层施工501管道施工前应先按设计要求进行软基处理，如管道地基土为淤泥则要求换土处理，地基土承载力应不低于100KPa。502管道基础软基处理采用打搅拌桩、抛填块石和换填碎石砂基础。抛填块石基础处理施工。四HDPE双壁波纹管管道安装施工工艺1管材选用101本工程的污水管道采用明挖施工，管材选用HDPE双壁波纹管，环刚度4000N/m2。102HDPE管安装前应进行管材外观质量的检查，要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线；管材不得有异向弯曲，直线度公差应小于3；管材应完整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。经外观质量检查不合格者不得使用。2施工原则管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查（按根或件数的10）合格后，方进行铺设，并按以下的原则进行实施：201管道基础、开挖、回填、管道与检查井的接驳等均按给水排水管道施工及验收规范进行施工。202管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理等技术要求，按现行国家标准给水排水管道施工及验收规范规定执行。203管道接头，按规范要求DN500内HDPE双壁波纹管采用弹性密封圈柔性接头。204管道敷设在原状土地基或经开槽后处理回填密实的地层上，管道基础采用砂砾垫层基础。205沟槽底净宽度，按管外径两侧各加0.2m工作面计算宽度。开挖沟槽，严格控制基底高程，基底设计标高以上0.20.3m的原状土，在铺管前人工清理至设计标高。206管道安装完毕后按埋地高密度聚乙烯双壁波纹管结构排水管道工程技术规程进行闭水试验。207管道安装验收合格立即回填，先回填到管顶以上一倍管径高度，沟槽回填从管底基础部位开始到管顶0.5m范围内人工回填。208从管底到管顶0.5m以下范围内的沟槽回填材料采用中粗砂。209沟槽回填从管道、检查井等构筑物两侧同时对称回填，确保管道及构筑物不产生移位，必要时可以对管道采取限位措施。210回填土的压实度应满足埋地高密度聚乙烯双壁波纹管结构排水管道工程技术规程中的规定。211所有排污管材及其配件均须符合设计图纸及国家规定的产品质量要求，出厂厂家产品合格证书及压力试验，经检验合格后方可使用。五管道铺设基本要求1下管前，先清除管坑内杂物，加固基坑的支撑，排除基坑内的积水，然后在平基上弹放管道中线，复核平基面标高。2管材应附有出厂合格证，安装前检查管的外观质量，不使用有裂缝、蜂窝现象的管材。3根据管径大小和现场情况，采用人力下管和吊车下管相结合。下管时应将管道排好，然后对线校正，严格控制中线和标高，自下游向上游进行下管。4管道稳定后，应再复核一次流水位的高程，使管道的纵坡符合设计要求后方可进行下一工序的施工。5管道安装501管节安装从低处开始，使接头面向上游，每节涵管应与垫层或基座紧贴。502敷设完毕必须清理管内杂物。503管道安装经监理检验合格后，中间的检查井穿插同步施工。回填四砂应在两侧管腔同时对称进行，满足压实度要求。6、下管考虑到管径较大情况，确定使用机械将管道放入沟槽。下管时采用软带吊具，平稳下沟，不得在沟壁与沟底激烈碰撞，以防管道损坏。同一批次的产品下管时按厂家提供的管段编号顺序下管。六、HDPE管材的接口处理方法1承插式连接如下（DN500）： 管道接头应采用弹性密封橡胶圈连接的承插式接口，橡胶圈接口应遵守下列规定：101接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。102接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑剂，然后将承插口端面的中心轴线对齐。103接口方法应按下述程序进行：DN400及其以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入待安装管道的承口至预定位置；DN400以上管道可用两台手扳葫芦将管节拉动就位。接口合拢时，管节两侧的手扳葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。 七检查井与管道的连接1、管材与检查井相连，采用中介层法。即在管材与井壁相连接部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层，然后用水泥砂浆砌入井壁内。2、做中介层时，先用毛刷将管壁清理干净，然后均匀地涂刷一层聚氯乙烯粘接剂，紧接着在上面甩撒一层干燥的粗砂，固化1020min，即形成表面粗糙的中介层。中介层的长度视管道砌入检查井内的长度而定，一般可采用0.24m。3、当管道位于低洼、沼泽、地下水位高的地段时，为适应基础不均匀沉降，检查井与管道的连接，宜采用长0.8米的短管与检查井连接，然后再与整根管连接。砖砌或砼浇制部分设止水圈，管件与检查井相结合的表面砂浆应饱满，以防结合处渗水。4、止水圈可由管材生产工厂配套加工生产，止水圈的材料和管材的材料相同，通过高温熔接的方法将它和管材融合成一体，它的位置应设置在墙体中部，轴向截面为梯形，高度不应小于50mm，上边宽20mm，底宽30mm，底面必须与管壁周边熔牢且不渗水。5、HDPE管与井座接口施工图：HDPE管与检查井连接大样图 八无缝钢管及螺旋缝钢管管道安装钢管运至现场后，首先根据设备及管件位置进行排管，并在现场将每根钢管的具体长度丈量好，标注具体尺寸和排列位置，以便于接口时对号入座，采用吊车下管，下管过程中采用尼龙吊带进行吊装，以管道保温层的保护。1修口、对口修口集中在管道出厂前加工完成，为保证焊接质量，焊接前均进行全面检查、修正，使管子端面、坡口角度、钝边、圆度等，均符合对口接头尺寸的要求，个别钢管需在现场做坡口处理时，采用气焊切割，清除熔渣后再用砂轮打磨平整。对口操作程序为：检查接口接头尺寸清膛确定并调整钢管纵向焊缝错开位置第一次管道找直调整对口间隙尺寸对口找平管道拉线找直点焊2焊接接口焊接采用电弧焊，一遍打底，二遍成活，每道焊缝均一次焊完，每层施焊的引熄弧点须错开。201管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙，应符合规范规定；不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。202对口时应使内壁齐平，采用长300mm的直尺在接口内壁周围顺序贴靠，错口的允许偏查差应为0.2倍壁厚，且不得大于2mm。203对口纵、环向焊缝的位置应符合下列规定：a、纵向焊缝应在管道中心垂线上半圆的45左右处；b、有加固的钢管，加固环的对焊焊缝应与管节纵向焊缝错开，其间距不应小于100mm；加固环距管节的环向焊缝不应小于50mm；c、管道任何位置不得有十字形焊缝。204定位焊时，定位焊缝所有焊条号(或牌号)应与正式焊接相同，但焊条直径可选细一些。定位焊缝的焊接电流要选得比正式焊接时大一些，通常大10%15%，以保证焊透。205管道的焊接：焊缝质量必须符合GB50268-97中4.2的有关规定，焊缝应平滑，宽窄一致，根部焊透，无明显的凹凸缺陷及咬边现象，焊缝加强面应高出管面约2毫米，焊出坡口边缘2-3毫米。207管道与法兰焊接时，管道应插入法兰三分之二，法兰与管道应垂直，两者的轴线重合。a、水平管道坡度不小于0.3%。b、焊接前应检查施焊环境，焊接安装设备、焊接材料的干燥及清理，必须符合规范及焊接操作规定。c、焊接双面焊件时，应清理并检查焊缝根部背面，清理缺陷后，方可施焊背面焊缝。规定清根的焊缝应在清根后进行外观检查后方可施焊。d、管壁大于4mm的管道焊接前必须打坡口，坡口表面不得有夹层、裂缝、加工损伤、毛刺及焰切割熔渣等缺陷。焊接后药皮应敲干净，焊口应呈现均匀的鱼鳞状，不得有气孔、夹渣、裂纹、焊瘤等现象，咬肉长度应在规范要求内。208大于20mm的放气阀门采用法兰连接，小于或等于20mm的放气阀门采用螺纹连接。209管道转弯、穿墙及支吊架处，不应有接口和焊缝，管道穿越墙壁应预埋套管，套管直径应比管道保温外径大50mm。管道最高点设放气阀，最低点设放水阀。九阀门及附件安装1阀门安装101各种闸、阀门均在管道分段试压合格后安装，且必须经过强度及严密性试验。直接焊接于干管上的阀门，焊接时将阀门开启，以便于散热并防止过热产生变形。采用法兰连接的阀门，连接时全部在关闭状态下安装。102管道上阀门应有明显标志标明阀门和挡板的名称、编号、开关方向和流动方向。阀门种类规格、型号必须符合规范和设计要求。103阀门安装前，按制造厂家标定的压力逐个做强度和严密度试验，合格后方可安装。安装时，手柄方向应根据现场情况进行安装，使其便于运行和操作。法兰连接时螺栓方向一致，螺栓应对角均匀用力拧紧，避免用力不均造成漏水。2温度计、压力表安装201温度计、压力表安装前应与图纸核对其规格、量程是否符合设计要求。压力表、温度计精度不低于2.5级，表盘刻度为工作压力的1.5-3倍（施工中尽量选用2倍），压力表、温度计表盘直径不少于150mm。出厂时间超过半年的压力表应经计量部门重新校验，合格后方可进行安装。温度计与工艺管道垂直安装时，温度计轴线与工艺管道轴线垂直相交；在工艺管道的拐弯处安装时，宜逆着介质流向，温度计轴线与工艺管道的轴线相交；与工艺管道倾斜安装时，宜逆着介质流向，温度计轴线与工艺管道轴线相交。压力表与温度计在同一管段上时，应安装在温度计的上游侧。203压力表须设存水弯，压力表与存水弯之间装三通旋塞压力表应垂直安装，垫片制作要规矩，垫片表面应涂机油、丝扣部分涂铅油，连接要严密。安装完后在表盘划出明显标志，标出最高工作压力。同列管道上的附件（如压力表、温度计等）应在同一高度、同一位置上，做到整齐美观。十给水钢塑复合管的要求：本工程给水消防喷淋管道采用内外涂塑钢塑复合管。1管道的铺设与安装管道安装前，必须根据图纸进行管道放线，并对预埋件进行复测，在定准管道中心线和复测支墩标高无误后，开始管道安装就位。根据现场情况，在避开地下电缆和管线后，可利用倒链和8吨吊车下管。钢管进入管沟内，进行管道找正工作，保证管子与管沟壁及两管之间距离符合要求。钢塑复合管放到沟内，逐段码成直线进行连接，连接好的管道须找好坡度。泄水阀安装在检查井内。，整根管道在水平方向的偏差不应超过50毫米。2涂塑复合管施工机具应符合下列要求 201切割应采用金属锯202套丝宜采用自动套丝机或手管螺纹铰板。203压槽应用用专用滚槽机204管径小于50mm时，弯管应用弯管机冷弯，其弯曲曲率半径不得于小于8倍管径。3涂塑复合管沟槽式连接方法301 机具准备：选择符合要求滚槽机、开孔机和切管机；302管道准备：垂直切割管道，清洁和加工管端凹槽，加工时小心管道爆裂，和出现锋利边沿，锋利边沿可能损坏密封圈，凹槽宽度和深度，必须符合凹槽技术标准。303检查和润滑密封圈：304检查密封圈，确保密封圈规格正确。在密封圈外部和内部密封唇上，涂薄薄一层润滑剂。应小心不要将颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈的配件。优良的密封圈润滑剂是防止密封圈磨损和可能损伤的基础。4密封圈安装401滑动密封圈到管端，确保密封唇不要悬垂在管端。402密封圈定位将密封圈在靠拢的两侧管端上定位后，把密封圈拉到两侧管端凹槽的中心位置。密封圈不应进入管道凹槽。5安装连接器外壳把外壳合在密封圈上，使壳体卡口咬合在管道凹槽内，插入螺栓，用手拧紧螺帽。6拧紧螺帽交替、均匀地拧紧两侧螺帽，直到螺栓底座金属面接触，螺栓收紧。7法兰片安装701安装法兰片: 先松开两侧螺丝，将法兰两块分开，分别将两块法兰片的环形键部分装入开槽管端凹槽里，再把两侧螺丝插入拧紧，调节两侧间隙相近。 7.02安装密封圈 将密封圈C形开口处背对法兰，沿管端方向推入法兰内径凹槽内即可8质量要求8.01管道安装时应考虑管间隙量，也就是钢管的膨胀量。8.02管道安装后要进行试压检查是否泄漏。如有泄漏其原因如下：8.03螺栓没拧紧，卡箍接触面有间隙。8.04沟槽加工深度应符合要求。8.05密封面不应有杂质。8.06钢管端部密封面有伤痕或沟线状伤痕不能安装。8.07密封圈不能有啃圈。8.08钢管外径不能超差。8.09加工后钢管端部至沟槽距离不能小。8.10安装不符合要求，超过规定的转角。9对螺纹连接及沟槽连接涂塑层损坏应严格按照钢塑复合管技术规程附录B进行涂塑层的修补。11室外消火栓安装11.01严格检查消火栓的各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。11.02室外地下消火栓应砌筑消火栓井内。11.03室外地下式消火栓与主管连接的三通或弯头下部带座各无座的，均应先稳固在混凝土支墩上，管下玻距井底不应小于0.2m,消火栓顶部距井盖底面，不应大于0.4m，如果超过0.4m应增加短管。11.04管道穿过井壁处，应严密不漏水。12井室结构施工本工程包括检查井、排门井、放井、阀门井的砌筑以及井室抹灰施工。12.01砌筑材料采用机制红砖，要求尺寸均匀一致，边角整齐，无翘起与断裂并有出厂合格证明。灰砂砖到场后由专职试验人员送到试验室进行强度检验。井身内外均用1：2水泥砂浆批挡，厚度为20mm，砂浆中添加防水剂，砌体砂浆等级确保达到设计强度。用人工拌和砂浆，应干拌三次，湿拌三次，至颜色均匀为止，拌合工作在铁板或干净的水泥地面上进行。12.02采用干净的自来水，水泥和砂按照GB/T 19001-2000文件有关材料的检验，试验控制程序中的规定试验使用。12.03井室砌筑a、砌筑前校核基础尺寸及高程，测放出井中及砌筑边线。灰砂砖在建筑前用水湿润，含水量为10%15%，砂浆配合比由实验室确定。b、基础砌筑前，基垫层表面应清扫干净，淋水湿润。c、砌筑时须挂线施工：先挂线对中点，砌筑时经常以此垂线对中点，用钢尺检查各边尺寸、距离是否符合要求。保证方井砌筑时墙体垂直，井口方正。d、砌筑宜采用一铲灰，一块砖，一挤揉的砌法。砌体应分层，上下错缝，内外搭接，砌体的转角处和交接处应同时砌筑，不能同时砌筑的应用梯级槎。e、砌筑圆形检查井时要注意圆度。挂线校核内径，收口段每皮检查，看有无偏移。井下部干管伸入处，特别是管底两侧要用砂浆碎砖捣插密实，使其不渗漏，收口高度事先算出，按每层缩入2cm，即每圈缩入4cm计算。f、水泥砂浆必须在4h内用完，不得使用过夜砂浆。g、砌筑各种进水井、检查井时必须配合做好施工排水。砌筑完成后还要待砂浆终凝后（一般34h）才允许中止泵水；h、检查井的井环用1:2水泥砂浆固定。井环面应与路面标高相同；i、污水检查井的井底均应设流槽，井壁内外用1：2水泥砂浆批刮20mm厚。k、应注意的质量问题：（1） 井面、井底高程误差超标，测量监控工作不严格。（2） 排水井砌筑尺寸误差超标，井筒收口不均匀，砖层不符，末严格按标准图集的要求施工。（3） 井环开裂，井盖安装不平稳，车辆通行时跳动。（4） 砂浆强度不足，未严格按配比调配砂浆。1204质量要求检查井检查项目见下表次检查项目允许偏差检验方法1砂浆强度（mpa）在合格标准内参见GBJ107-872井身尺寸（mm）20，用尺量，长宽各1点3井口高程（mm）10,-30用水准仪测量1点，与井边路面平4轴线偏移（mm）20用经纬仪测1点13管道闭水试验压力试验1301试验前，管道及检查井外观质量已验收合格，管道未回填土且沟槽内无积水，封堵全部预留孔，管道两端堵板承载力经核算应大于水压力，同时对管道内部进行检查，要求无裂缝、小孔等缺陷，并清除管内残渣、垃圾、杂物等。试验前检查合格后，方可进行闭水试验。1302首先对管段进行分隔，管道分隔长度一般不大于lkm，分隔成几段后，带井进行逐段试验。对所需试验的管段两端进行封堵，封堵好后向管道内注水，管段注满水后，需至少浸泡24h。1303压力管道严密性试验需确定试验压力，无压力管道严密性试验则需确定试验水头，试验水头应按如下规定进行确定：a、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；b、当试验段上游水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；c、当计算出的试验水头小于l0m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。试验水头确定后，继续向管道内注水，达到试验水头后开始计时，观测管道的渗水量，直至试验结束时，应不断地向试验管段内补水，一直保持试验水头恒定。渗水量的观测时间不得少于30min。实测渗水量按下式计算：q=W/（T*L）式中q实测渗水量，L(minm)；W补水量，L； T实测渗水量观测时间，min； L试验管段的长度，m。管道进行闭水试验时，对管道进行检查，管道无漏水现象，而且实测渗水量小于或等于规定的允许渗水量，则管道严密性试验为合格。管道闭水试验允许渗水量管道内径/mm允许渗水量/m3/(24h*km)管道内径/mm允许渗水量/m3/(24h*km)30021.6290037.5040025.00100039.5250027.95110041.4560030.60120043.3070033.00130045.0080035.35140046.70当管道内径大于上表规定的管径时，实测渗水量应小于或等于按下式计算的允许渗水量：Q=1.25D 式中 Q允许渗水量，m3/(24hkm)； D管道内径的开根号，mm。13热力管道水压试验1301热力管线试压，首先在试压管端设置堵头板并焊牢，在高点处设置放气阀门，低点处设置泄水阀门。试压时，当管道注满水后继续加压至1.5倍的工作压力，进行检查，10分钟无渗无漏。然后降至工作压力，并用约1kg重的手锤逐个敲打焊缝附近周围，进行检查，30分钟无渗、无漏，压降不超过0.02Mpa为合格。1302压力试验前应具备如下条件方可开始试压：（1）试验范围内的管道安装工程除涂漆绝缘外，按设计图全部完成，安装质量符合有关规定。（2）焊缝及其他待检部位尚未涂漆和绝缘。（3）试验用压力表已经检验，并在周检期内精度符合等级，压力表不得少于两块。由于管道的位差较大，管道内的静压约为0.1MPa，故管道试验压力以最高点的压力为准，但最低点的压力不得超过管道附件及阀门的承受能力。（4）试验用水源已准备好。（5）按试验的要求，管道已经加固完毕。（6）当进行压力试验时，应划定禁区，无关人员不得进入。（7）一次水系统试压标准为1.6MPa；采暖二次系统试压标准为0.6MPa；做水压试验时，管段上的阀门应全开，试验管段与非试验管段连接处应隔断。（8）打开所有排气阀，向管道内注水，待管道最高处的排气阀溢出水时，关闭所有排气阀。（9）起动升压泵进行升压，压力上升速度为200KPa-300KPa/min，水压先升至0.3MPa-0.4MPa时，做初步检查，如未发现异常情况，以不超过0.1MPa/min速度升压，达到额定工作压力时检查有无漏水和异常情况，然后再升至试验压力，5分钟内压力降不超过0.05MPa为合格。然后降至额定工作压力进行全面检查，检查期间压力保持不变，检查中若无渗漏现象，则认为管道水压试验合格。试验过程中，当发现有的部件渗漏时，如压力在继续上升，则检查人员应远离渗漏地点，停止升压，方可进行检查。在试验压力时，不许进行任何检查。试验压力下的试验不宜多于两次，管道经水压试验合格后，避免进行拆卸工作。（10）水压试验后应将管道内的水放净，并清理过滤器、泄水阀等阀门。试验结束后，应及时拆除盲板，排尽积液。排液时应防止形成负压，并设有专门排液出路，不得随地排放。14给水管道的水压试验给水系统管道安装完毕，应进行系统试压。在系统试压前，应全面检查各安装件、固定支架等是否安装到位。地下管道水压试验，在管道两侧及其上部回填土不小于0.5米以后进行压力试验区,试验管段长度不宜大于1.0公里，试验压力为工作压力的1.5倍，必须在管道内充满水不少于24小时后进行水压试验，应先升至设计压力，恒压不小于10分钟（为保持压力允许向管内补水），检查接口及管道附件渗漏情况。压力降不超过0.05Mpa为合格。15管道冲洗1501系统冲洗时，须每个系统依次进行，冲洗水从回水管起点流入，从供水管未点流出。1502每个系统分别连通自来水管，自来水的流速不得小于2m/s。1503打开自来水阀门，向管道内注水，在管道的最低点设排水口，反复进行管道冲洗，直至排出水中不夹带泥砂、铁屑等杂质，目测水色不浑浊时为合格。1504管道冲洗时严禁水流流经所有设备。在管道的排放口接到污水坑内，用污水泵将冲洗水抽至室外。1505管道冲洗以出口水色各透明度与入口处的进水一致为合格16沟槽回填施工方法施工方法如下：1601沟槽回填（1）各管线回填工作开始前，提前向驻地监理工程师申报管道回填土，获批准后方可进行施工。（2）管线回填必须符合施工技术规范要求，沟槽内不得有积水、淤泥，所用填料禁止有砖头、混凝土块、树根、垃圾和腐殖质。1602管道施工完毕并经检验合格后，沟槽应及时进行回填。1603沟槽回填施工质量的好坏，直接影响今后管道的使用寿命和工程运行的好坏，是极其重要的环节。1604回填时夯实两边填料，动作不能过猛，以免挤坏管道接口，而且应尽量让两人沿管对称填筑，该部分的密实度应达到95%。回填还应注意：1605管顶以上0.7m范围内，必须用人工回填、夯实，严禁使用机械推土滚压回填；管顶0.7m以上部位的回填，可采用机械从管道轴线两侧同时回填、夯实或碾压。1607填土含水量：在夯实前应先试验，得到符合密实度要求条件下的最优含水量和最少夯实遍数。1608人工填土方法：从场地最低部分开始，由一端向另端由下而上分层铺填。每层虚铺厚度，每层控制在3050cm，采用蛙式打夯机夯打密实。1609填土基底要求：回填前应先将基底的建筑垃圾、积水、淤泥和杂物清理干净，并应采取措施防止地表滞水流入填方区。第七章 施工要求1技术要求101开工前由项目经理部对施工班组作好各级技术准备和技术交底工作并做好记录，施工员、测量工要熟悉图纸，领会施工方案的作业要求，建立现场水准测量网。102专职测量工要配合施工员进行质量控制，要及时复撒灰线，及时控制开挖标高。103施工员、测量工换班时，要认真进行书面交接，确保开挖质量。104防陷措施，开挖施工中应采取防陷措施。当遇软弱基础时，应铺垫3050cm厚的碎石垫层。105基坑开挖时，应做好坑外排水工作，避免雨水流入基坑。基坑顶做出排水坡度，以防雨水流入基坑。 2安全要求开工前要做好各级安全教育和安全交底工作，制定切实可行的安全和文明施工责任制，组织职工贯彻落实。在基坑四角悬挂安全警示标志，夜间应有红色安全灯。第八章 设备与人员安排一施工设备安排1履带挖掘机2台2载重汽车4辆3沟槽机2台，4液压弯管器1个、5移动式搅拌机1台6机动翻斗车2台7电焊机3台8平板振动夯10台9试压泵1台10污水泵6台11切割机1台12套丝机1台13氧气乙炔3套14焊条烘干箱2台二人员安排技术人员：2人作业工人：20人第九章 工期及质量保证措施一工期保证措施将根据施工现场具体情况优化施工组织设计，从新调整制定工程施工进度总计划，并在此基础上制定旬分日计划。在满足业主工程质量和约定工期的基础上，尽量缩短工期。保证工期的具体措施如下：101设立强有力的现场指挥调度体系，充分合理的调配各种资源，为工程施工提供了物质、财力、人力等资源保证，也是工程施工的坚实后盾。102充分发挥项目决策层作用，我公司拟派具有丰富外网工程施工经验的人员担任项目经理和技术人员。103施工中要加强整个阶段进度计划的动态控制和管理，收集施工现场进度信息，实际进度和计划进度进行比较，发现进度拖后，并系统地分析原因，提出修改意见，以保证项目按期完成。同时贯彻企业的计划管理，以竣工工期为目标，以施工总进度为基础，计划为龙头，实行长计划、短安排，通过月、旬计划的布置和实施，强化动态管理，加强调度职能，维护计划的严肃性，实现按期完成竣工的目标。二质量保证组织技术质量人员学习招标文件、技术规范与施工监理程序，准确掌握本工程的施工技术和验收标准要求。提前做好各分项工程的施工方案与材料试验，及时申报开工。同时加
