光缆敷设施工方案.doc

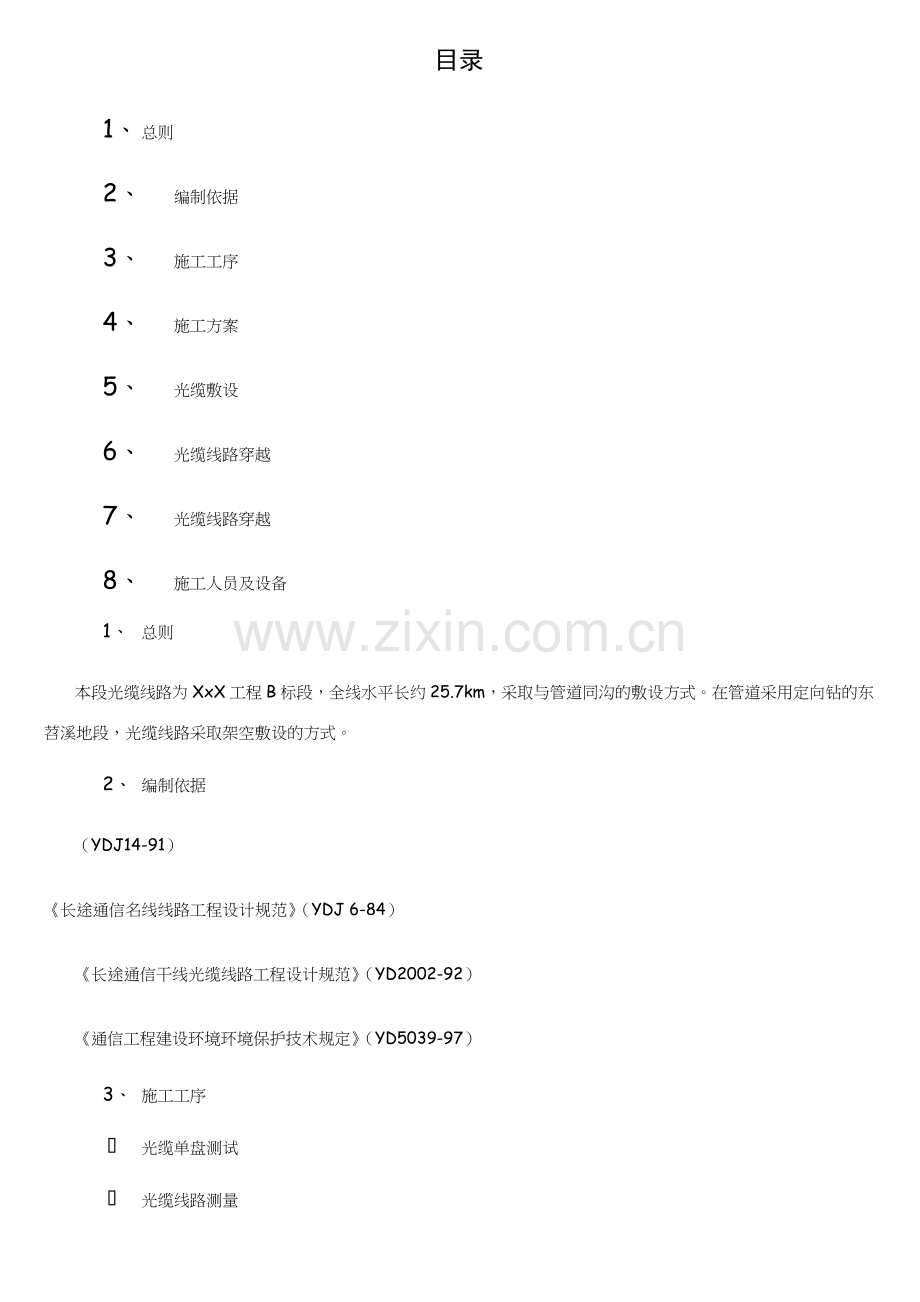

目录
1、 总则
2、 编制依据
3、 施工工序
4、 施工方案
5、 光缆敷设
6、 光缆线路穿越
7、 光缆线路穿越
8、 施工人员及设备
1、 总则
本段光缆线路为XxX工程B标段，全线水平长约25.7km，采取与管道同沟的敷设方式。在管道采用定向钻的东苕溪地段，光缆线路采取架空敷设的方式。
2、 编制依据
（YDJ14-91）
《长途通信名线线路工程设计规范》（YDJ 6-84）
《长途通信干线光缆线路工程设计规范》（YD2002-92）
《通信工程建设环境环境保护技术规定》（YD5039-97）
3、 施工工序
l 光缆单盘测试
l 光缆线路测量
l 光缆配盘
l 光缆敷设

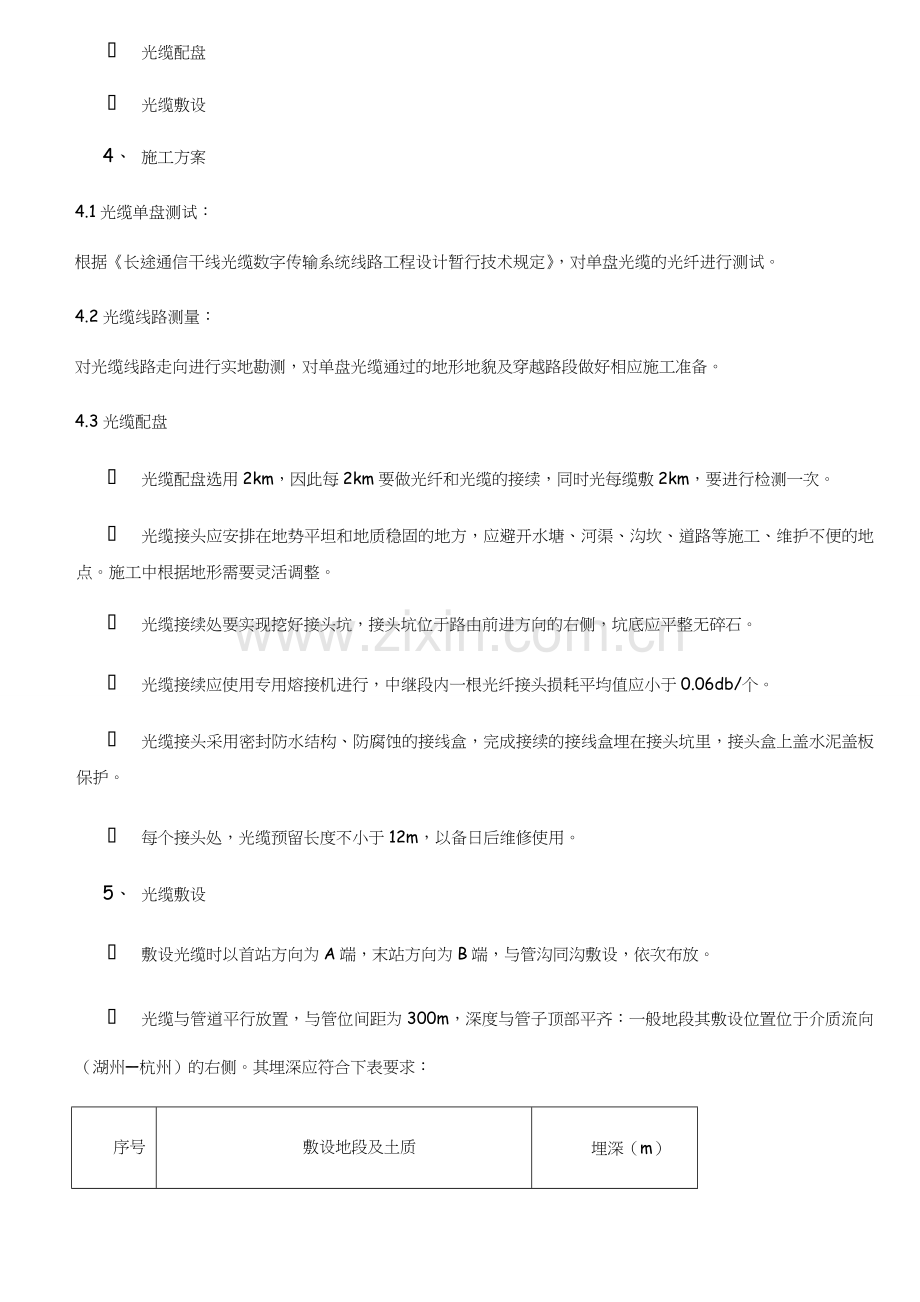

4、 施工方案
4.1光缆单盘测试：
根据《长途通信干线光缆数字传输系统线路工程设计暂行技术规定》，对单盘光缆的光纤进行测试。
4.2光缆线路测量：
对光缆线路走向进行实地勘测，对单盘光缆通过的地形地貌及穿越路段做好相应施工准备。
4.3光缆配盘
l 光缆配盘选用2km，因此每2km要做光纤和光缆的接续，同时光每缆敷2km，要进行检测一次。
l 光缆接头应安排在地势平坦和地质稳固的地方，应避开水塘、河渠、沟坎、道路等施工、维护不便的地点。施工中根据地形需要灵活调整。
l 光缆接续处要实现挖好接头坑，接头坑位于路由前进方向的右侧，坑底应平整无碎石。
l 光缆接续应使用专用熔接机进行，中继段内一根光纤接头损耗平均值应小于0.06db/个。
l 光缆接头采用密封防水结构、防腐蚀的接线盒，完成接续的接线盒埋在接头坑里，接头盒上盖水泥盖板保护。
l 每个接头处，光缆预留长度不小于12m，以备日后维修使用。
5、 光缆敷设
l 敷设光缆时以首站方向为A端，末站方向为B端，与管沟同沟敷设，依次布放。
l 光缆与管道平行放置，与管位间距为300m，深度与管子顶部平齐：一般地段其敷设位置位于介质流向（湖州—杭州）的右侧。其埋深应符合下表要求：
序号
敷设地段及土质
埋深（m）
1
普通土、硬土
≥1.2
2
半石质（沙砾石、风化石等）
≥1.0
3
全石质、流砂
≥0.8
4
市郊、村镇
≥1.2
5
市区街道
≥1.0
6
穿越铁路（距道渣底）、公路（距路面）
≥1.2
7
农田排水沟（沟宽1m以内）
≥1.2
8
沟、塘、水塘
≥1.2
上面回填300mm细沙或细土，上敷光缆标志带。
l 布放光缆时，光缆有缆盘上方放出并保持松弛弧形，光缆布放过程中严禁扭转、打小圈、浪涌等现象。
l 光缆一次牵引长度一般不大于1000m，超长时应采取“8”字分段牵引或中间加辅助牵引。
l 布放光缆过程中，光缆弯曲半径应不小于光缆外径的20倍。安装固定后应不小于光缆外径的10倍。施工中严禁因受力过大而使光缆出现断面变形、屈服破坏等。
l 光缆敷设24小时后，应用CTDR测试仪进行检测。
l 光缆敷设72小时后，应用摇表测试金属护套对地绝缘电阻，应不小于出厂指标的1/2。
l 光缆必须平放于沟底，不得腾空和拱起。
l 光缆敷设在坡度大于20度，坡长大于30米的斜坡上时，宜采用“S”形敷设或按设计要求的措施处理。
l 布放过程中或布放后，方兴未艾及时检查光缆外皮，如有破损应立即修复。
6、 光缆线路穿越：
l 穿越地下光缆时，最小间距为0.5米。
l 与地下管道交叉穿越时，最小间距为0.5米。
l 穿越线路构筑物时采用预埋DN50钢管方式对光缆进行保护，严禁光缆受外压力变形。
l 顶管穿越公路、铁路时，光缆吊挂在混凝土套管顶部，光缆采用套管保护，保护套管伸出套管两端各0.5米。其中光缆保护套管采用DN50镀锌焊接钢管。
l 大开挖穿越公路、河流、沟渠时，光缆采用套管保护与管道一起穿越，保护套管采用DN100镀锌焊接钢管。保护管内穿放两根Φ36PVC管子，保护管长度长于沟外沿0.5米。
7、 通信标石：
l 在直线段市区每隔200米、郊区和长途每隔250m设置普通标石，在光缆接头处、转弯处、过河过路等处也设置普通标石。
l 在检测光缆内金属护层对地绝缘、电位的接头点设监测标石。
l 标石沿光缆前进的方向（长兴—杭州）编号。
l 标石埋在光缆正上方。
l 标石埋深600mm，出土400mm。
8、 施工人员及设备：
序号
人员
人数
1
队长
1
2
现场技术
1
3
工人
10
合 计
12
l 施工人员
l 施工设备
序号
设备名称
数量
备注
1
穿线器
1架

2
拖光缆炮车
1台

3
架机
1对

4
摇表
1台

5
专用熔接机
1台

6
CTDR测试机
1台

7
对讲机
3对

8
施工运输车辆
1台
