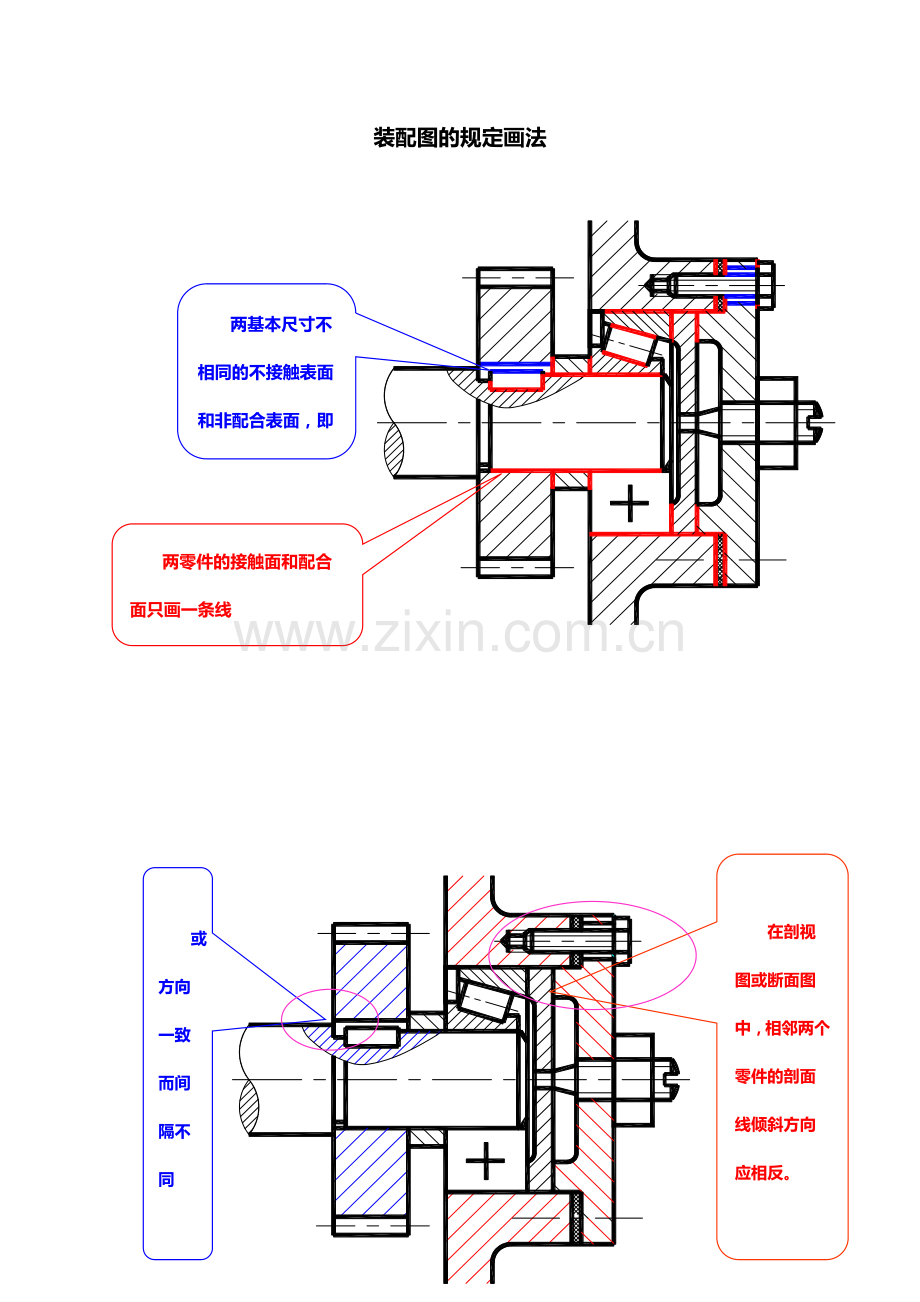

装配图的规定画法
两零件的接触面和配合面只画一条线
两基本尺寸不相同的不接触表面和非配合表面，即使其间隙很小，也必须画两条线

或方向一致而间隔不同
在剖视图或断面图中，相邻两个零件的剖面线倾斜方向应相反。

需要特别表明轴等实心零件上的凹坑、凹槽、键槽、销孔等结构时，可采用局部剖视来表达。
厚度小于或等于2毫米的狭小面积的剖面，可用涂黑代替剖面符号。

需要特别表明轴等实心零件上的凹坑、凹槽、键槽、销孔等结构时，可采用局部剖视来表达。
厚度小于或等于2毫米的狭小面积的剖面，可用涂黑代替剖面符号。
