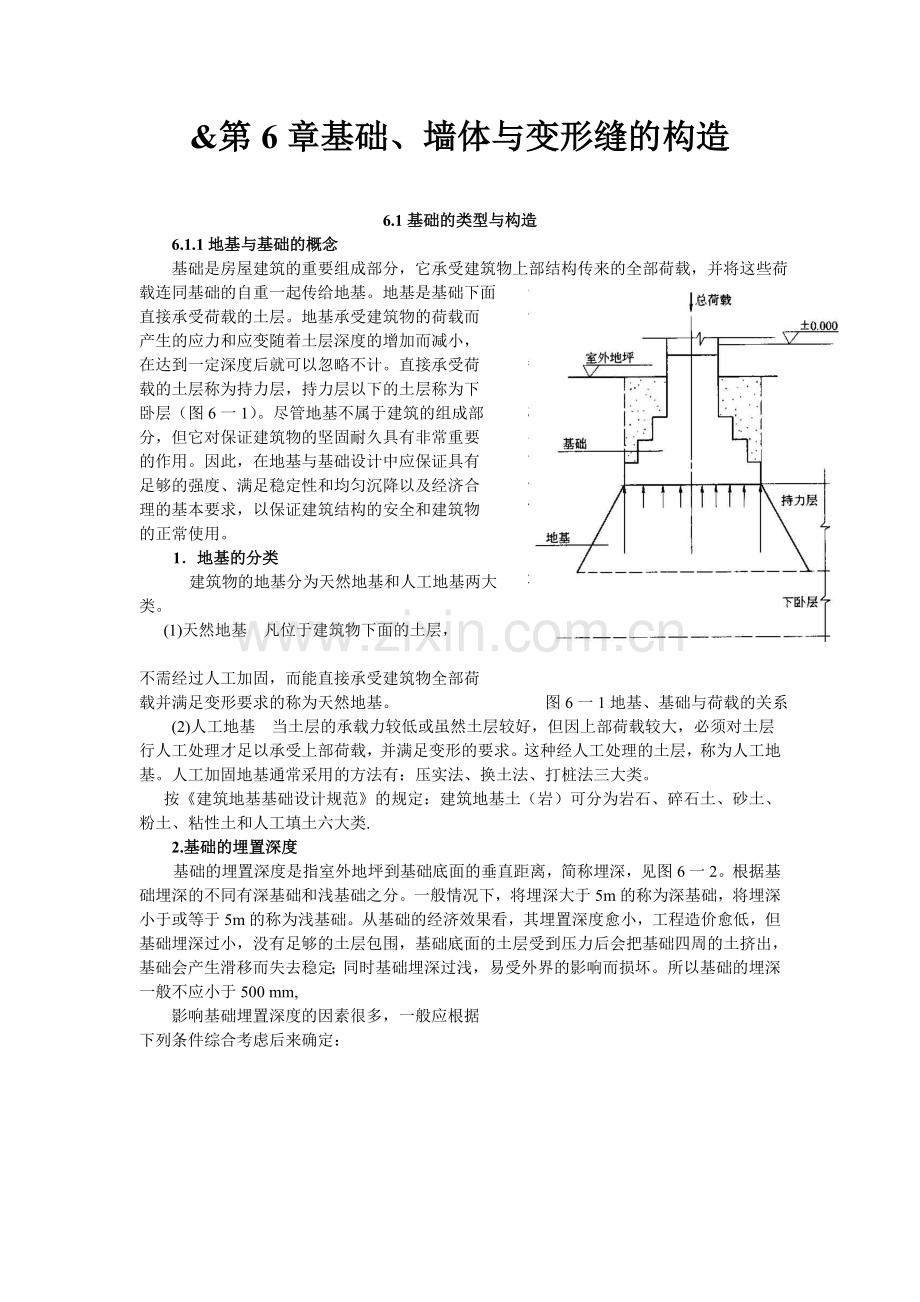

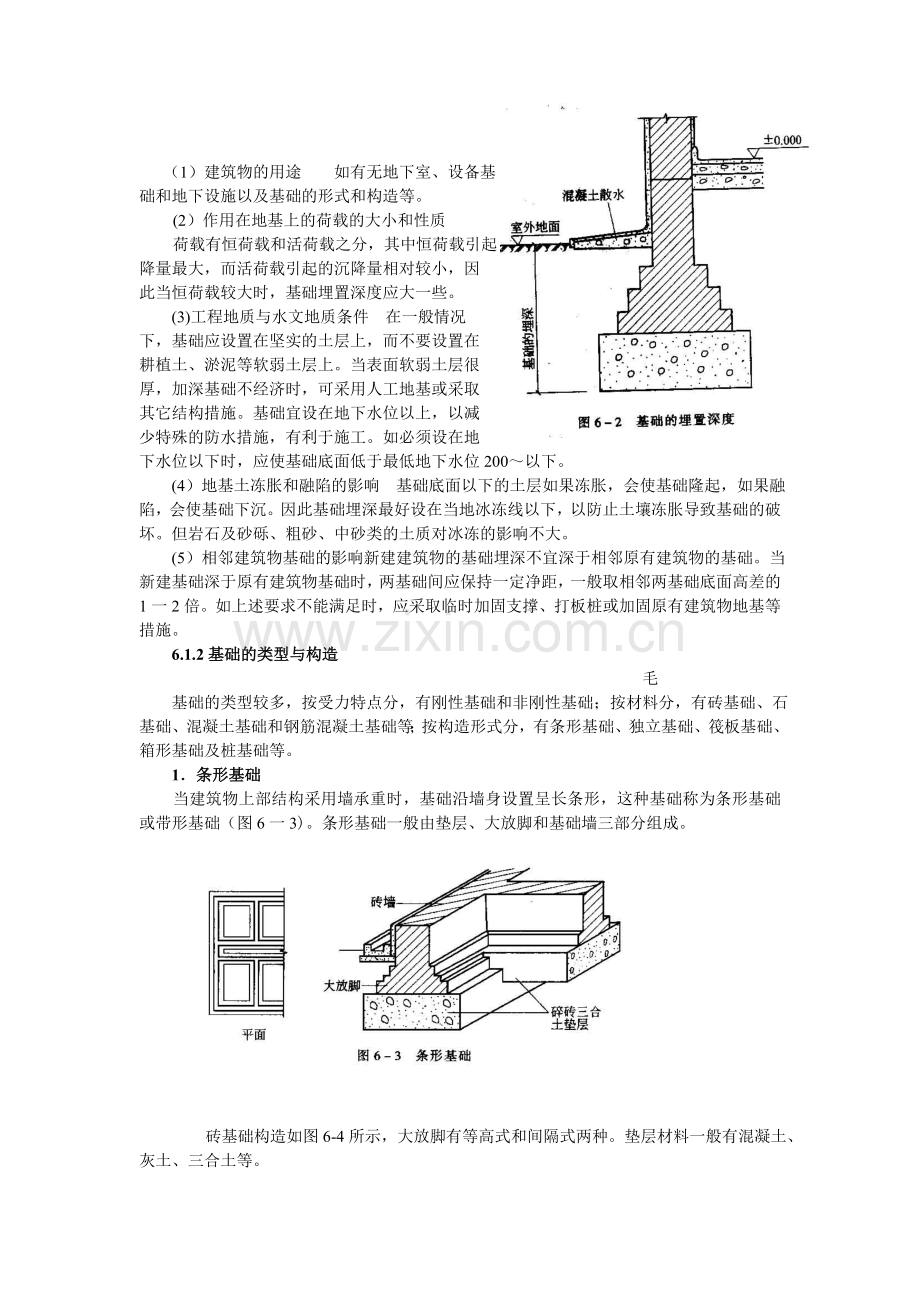

&第6章基础、墙体与变形缝的构造6.1基础的类型与构造 6.1.1地基与基础的概念 基础是房屋建筑的重要组成部分，它承受建筑物上部结构传来的全部荷载，并将这些荷载连同基础的自重一起传给地基。地基是基础下面直接承受荷载的土层。地基承受建筑物的荷载而产生的应力和应变随着土层深度的增加而减小，在达到一定深度后就可以忽略不计。直接承受荷载的土层称为持力层，持力层以下的土层称为下卧层（图6一1）。尽管地基不属于建筑的组成部分，但它对保证建筑物的坚固耐久具有非常重要的作用。因此，在地基与基础设计中应保证具有足够的强度、满足稳定性和均匀沉降以及经济合理的基本要求，以保证建筑结构的安全和建筑物的正常使用。1地基的分类 建筑物的地基分为天然地基和人工地基两大类。 (1)天然地基 凡位于建筑物下面的土层， 不需经过人工加固，而能直接承受建筑物全部荷载并满足变形要求的称为天然地基。 图6一1地基、基础与荷载的关系 (2)人工地基 当土层的承载力较低或虽然土层较好，但因上部荷载较大，必须对土层行人工处理才足以承受上部荷载，并满足变形的要求。这种经人工处理的土层，称为人工地基。人工加固地基通常采用的方法有：压实法、换土法、打桩法三大类。 按建筑地基基础设计规范的规定：建筑地基土（岩）可分为岩石、碎石土、砂土、粉土、粘性土和人工填土六大类. 2.基础的埋置深度基础的埋置深度是指室外地坪到基础底面的垂直距离，简称埋深，见图6一2。根据基础埋深的不同有深基础和浅基础之分。一般情况下，将埋深大于5m的称为深基础，将埋深小于或等于5m的称为浅基础。从基础的经济效果看，其埋置深度愈小，工程造价愈低，但基础埋深过小，没有足够的土层包围，基础底面的土层受到压力后会把基础四周的土挤出，基础会产生滑移而失去稳定；同时基础埋深过浅，易受外界的影响而损坏。所以基础的埋深一般不应小于500 mm, 影响基础埋置深度的因素很多，一般应根据下列条件综合考虑后来确定： （1）建筑物的用途 如有无地下室、设备基础和地下设施以及基础的形式和构造等。(2）作用在地基上的荷载的大小和性质 荷载有恒荷载和活荷载之分，其中恒荷载引起降量最大，而活荷载引起的沉降量相对较小，因此当恒荷载较大时，基础埋置深度应大一些。 (3)工程地质与水文地质条件 在一般情况下，基础应设置在坚实的土层上，而不要设置在耕植土、淤泥等软弱土层上。当表面软弱土层很厚，加深基础不经济时，可采用人工地基或采取其它结构措施。基础宜设在地下水位以上，以减少特殊的防水措施，有利于施工。如必须设在地下水位以下时，应使基础底面低于最低地下水位200以下。 (4）地基土冻胀和融陷的影响 基础底面以下的土层如果冻胀，会使基础隆起，如果融陷，会使基础下沉。因此基础埋深最好设在当地冰冻线以下，以防止土壤冻胀导致基础的破坏。但岩石及砂砾、粗砂、中砂类的土质对冰冻的影响不大。 (5）相邻建筑物基础的影响新建建筑物的基础埋深不宜深于相邻原有建筑物的基础。当新建基础深于原有建筑物基础时，两基础间应保持一定净距，一般取相邻两基础底面高差的1一2倍。如上述要求不能满足时，应采取临时加固支撑、打板桩或加固原有建筑物地基等措施。 6.1.2基础的类型与构造 毛 基础的类型较多，按受力特点分，有刚性基础和非刚性基础；按材料分，有砖基础、石基础、混凝土基础和钢筋混凝土基础等；按构造形式分，有条形基础、独立基础、筏板基础、箱形基础及桩基础等。 1条形基础当建筑物上部结构采用墙承重时，基础沿墙身设置呈长条形，这种基础称为条形基础或带形基础（图6一3)。条形基础一般由垫层、大放脚和基础墙三部分组成。 砖基础构造如图6-4所示，大放脚有等高式和间隔式两种。垫层材料一般有混凝土、灰土、三合土等。石基础剖面形式有矩形、阶梯形和梯形等多种。石基础不另做垫层。 混凝土基础构造如图6一5所示，剖面形状有矩形、阶梯形和锥形等。混凝土基础一般不设垫层。 钢筋混凝土基础构造如图6-6所示，剖面形式多为扁锥形。为了保证基础底面平整，便于布置钢筋，防止钢筋锈蚀，钢筋混凝土基础通常需设垫层。 2.独立基础 当建筑物上部结构为梁、柱构成的框架、排架及其它类似结构，或建筑物上部为墙承重结构，但基础要求埋深较大时，均可采用独立基础。独立基础是柱下基础的基本形式，见图6一7。墙下独立基础的优点是减少土方工程量，节约材料。 当上部荷载较大或地基条件较差时，为提高建筑物的整体刚度，避免不均匀沉降，常将独立基础沿纵向和横向连接起来，形成十字交叉的井格基础，见图6一8。 图67柱基础 图68井格式基础3.筏板基础当建筑物上部荷载很大或地基的承载力很小时，可采用筏板基础，又称板式基础或筏形基础。筏板基础用钢筋混凝土现浇而成，基形式有板式和梁板式两种见图69。4、箱形基础当钢筋混凝土基础埋置深度较大，并设有地下室时，可将地下室的底板、顶板和墙浇筑成箱形的整体来作为房屋的基础，这种基础叫箱形基础（图610）。箱形基础具有较大的强度和刚度，常作为高层建筑的基础。 5桩基础 当天然地基上的浅基础沉降量过大或地基稳定性不能满足建筑物的要求时，常采用桩基础。桩基础具有承载力高，沉降量小，节约基础材料，减少挖填土方工程量，改善施工条件和缩短工期等优点，因此桩基础的应用较为广泛。桩基础的种类较多，按桩的传力及作用性质分为端承桩和摩擦桩（图6一11）；按材料分为混凝土、钢筋混凝土和钢桩等；按桩的制作方法分为预制桩和灌注桩。我国目前常用的桩基础有钢筋混凝土预制桩、振动灌注桩、钻孔灌注桩、爆扩灌注桩等。 钢筋混凝土预制桩是在预制厂或施工现场预制，由桩尖、桩身和桩帽三部分组成，断面多为方形，施工时用打桩机打人土层内，然后再在桩帽上浇筑钢筋混凝土承台，如图6一12。 振动灌注桩是将带有活瓣桩尖的钢管经振动沉人土中，至设计标高后向钢管内灌人混凝土，再将钢管随振随拔，使混凝土留人土中而成，见图6一130 钻孔灌注桩是利用钻孔机钻孔，然后在孔内浇注混凝土而成。 爆扩灌注桩可用钻孔机钻孔或先钻一细孔，在孔内放人装有炸药的塑料管（药条），经引爆成孔后，用炸药爆炸扩大孔底，然后灌注混凝土形成爆扩桩见图6一14 6.2墙体的类型与构造 6.2.1墙体的类型 根据墙体在建筑物中的位置、受力状况、所用材料、构造方式及施工方法的不同，可将其分成不同的类型。 1.按坡所处位里及方向分类 按墙所处位置分为外墙和内墙。外墙位于房屋的四周，能抵抗大气侵袭，保证内部空间舒适，故又称为外围护墙。内墙位于房屋内部，主要起分隔内部空间的作用。按墙的方向又可分为纵墙和横墙。沿建筑物长轴方向布置的墙称为纵墙，房屋有外纵墙和内纵墙。沿建筑物短轴方向布置的墙称为横墙，房屋有内横墙和外横墙，外横墙通常叫山墙（如图6一15)。 2.按受力情况分类 在砖混结构建筑中，墙按结构受力情况分为承重墙和非承重墙两种。承重墙直接承受楼板及屋顶传下来的荷载。非承重墙不承受外来荷载，它又可以分为自承重墙和隔墙。自承重墙仅承受自身重量，并把自重传给基础。隔墙则把自重传给楼板层。在框架结构中墙不承受外来荷载，自重由框架承受，墙仅起分隔作用，称为框架填充墙。 3.按材料及构造方式分类 按构造方式可以分为实体墙、空体墙和组合墙三种。实体墙由单一材料组成，如普通砖墙、实心砌块墙等。空体墙也是由单一材料组成，可由单一材料砌成内部空腔，例如空斗砖墙，也可用具有空洞的材料建造墙，如空心砌块墙、空心板材墙等。组合墙由两种以上材料组合而成，例如混凝土、加气混凝土复合板材墙，其中混凝土起承重作用，加气混凝土起保温隔热作用。墙体构造形式如图6一16所示。 4按施工方法分类 按施工方法可分为块材墙、板筑墙及板材墙三种。块材墙是用砂浆等胶结材料将砖石块材等组砌而成，例如砖墙、石墙及各种砌块墙等。板筑墙是在现场立模板，现浇而成的墙体，例如现浇混凝土墙等。板材墙是预先制成墙板，施工时安装而成的墙，例如预制混凝土大板墙、各种轻质条板内隔墙。 6.2.2砖墙的构造 1砖墙材料 砖墙包括砖和砂浆两种材料，是由砂浆胶结材料将砖块砌筑而成的砌体。 (1)砖 砖的种类很多，从材料上看有粘土砖、灰砂砖、页岩砖、煤研石砖、水泥砖以及各种工业废料砖（如炉渣砖等）。从形状上看，有实心砖及多孔砖，其中普通粘土实心砖使用最普遍。普通粘土砖是全国统一规格，称为标准砖，尺寸为240 mm x 115x 53 mm。砖的长宽厚之比为4:2:1，在砌筑墙体时应加灰缝，且上下错缝。标准砖每块重量约为25 N，适合手工砌筑。 常用砖的种类及规格（见表6一1）。 烧结普通砖、烧结多孔砖等的强度等级分五级：MU30、MU25, MU20、MU15和MUloo 划分砖的强度等级，是根据标准试验方法所测得的抗压强度，单位为MPao (2)砂浆砂浆是粘结材料，砖块需经砂浆砌筑成墙体，使它传力均匀。砂浆还起着嵌缝作用，能提高防寒、隔热和隔声的能力。砌筑砂浆要求有一定的强度，以保证墙体的承载能力，还要求有适当的稠度和保水性，即有好的和易性，方便施工。 砌筑砂浆通常使用的有水泥砂浆、石灰砂浆及混合砂浆三种。水泥砂浆强度高、防潮性能好，主要用于受力和防潮要求高的墙体中；石灰砂浆强度和防潮均差，但和易性好，用于强度要求低的墙体；混合砂浆由水泥、石灰、砂拌合而成，有一定的强度，和易性也好，所以被广泛使用。 砂浆的强度等级是用龄期为28 d的标准立方试块（70.7x 70.7 mm x 70.7），以 MPa为单位的抗压强度来划分的。砂浆的强度等级分为五级：M15，M10、M7.5、M5和M2.5o2.砖墙的组砌方式组砌是指砌块在砌体中的排列。组砌的关键是错缝搭接，使上下皮砖的垂直缝交错，保证砖墙的整体性。如果墙体表面或内部的垂直缝处于一条线上，即形成通缝。在荷载作用下使墙体的强度和稳定性显着降低。图6一17为砖墙组砌名称及错缝。当墙面为清水墙时，组砌还应考虑墙面图案美观。 在砖墙的组砌中，把砖的长方向垂直于墙面砌筑的砖叫丁砖，把砖的长方向平行墙面砌筑的砖叫顺砖。上下皮之间的水平灰缝称横缝，左右两块砖之间的垂直缝称竖缝。要求丁砖和顺砖交替砌筑，灰浆饱满，横平竖直（图6一17）。普通粘土砖常用的组砌方式有以下几种。图6一18为砖墙组砌方式。 3.砖墙的厚度 标准砖的规格为240x 115x 53 mm，用砖块的长、宽、高作为砖墙的基数，在错缝或墙厚超过砖块时，均按灰缝10 mm进行组砌。从尺寸上不难看出，它以砖厚加灰缝、砖宽加灰缝后与砖长形成1:2:4的比例为其基本特征，组砌灵活。墙厚与砖规格的关系如图6一19所示。常见砖墙厚度见表6一2。 4.砖墙的细部构造 为了保证砖墙的耐久性和增体与其它构件的连接，应在相应的位置进行构造处理。砖墙的细部构造包括墙脚、门窗洞口、墙身加固等。 (1)墙脚构造墙脚是指室内地面以下、基础以上的这段墙体。内外墙都有墙脚，外墙的墙脚又称勒脚，墙脚的位置如图6-20所示。由于砖墙体本身存在很多微孔以及墙脚所处的位置，常有地表水和土壤中的水渗人，致使墙身受潮，饰面层脱落，影响室内卫生环境。因此，必须做好墙脚防潮，增强勒脚的坚固耐久性，排除房屋四周地面水。1)墙身防潮 墙身防潮的方法是在墙脚铺设防潮层，防止土壤和地面水渗人砖墙体。 防潮层的位置：当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内、低于室内地坪6处，同时还应至少高于室外地面150 mm，防止雨水溅湿墙面。当室内地面垫层为透水材料时（如炉渣、碎石等），水平防潮层的位置应在平齐或高于室内地面60处。当内墙两侧地面出现高差时，应在墙身内设高低两道水平防潮层，并在土壤一侧设垂直防潮层。墙身防潮层的位置如图6一21所示。 防潮层的做法常用的有以下三种： （ c）室内地面有高差a.防水砂浆防潮层 采用1:2水泥砂浆加3%-5%防水剂，厚度为20-25 mm;或用防水砂浆砌三皮砖作防潮层，此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。 b.细石混凝土防潮层 采用60 mm厚的细石混凝土带，内配36钢筋，其防潮性能好。 c.油毡防潮层是先抹20 mm厚水泥砂浆找平层，再铺一毡两油。此种做法防水效果好，但由于有油毡隔离，削弱了砖墙的整体性，不宜在刚度要求高或地震区采用。 如果墙脚采用不透水的材料（条石或混凝土等）或设有钢筋混凝土地圈梁时，可以不设防潮层。 2)勒脚构造 勒脚是外墙的墙脚，它和内墙脚一样，受到土壤中水分的侵袭，应做相应的防潮层。同时，它还受地表水、机械力等的影响，所以要求勒脚更加坚固耐久和防潮。另外，勒脚的做法、高矮、色彩等应结合建筑物造型，选用耐久性高的材料，或防水性能好的外墙饰面。一般采用以下几种构造做法（如图6-22)。 3)外墙周围的排水处理 房屋四周可采用散水或明沟排除雨水。当屋面为有组织排水时一般设明沟或暗沟。屋面为无组织排水时一般设散水，并可加滴水砖（石）带。散水的做法通常是在素土夯实的地面上铺三合土、混凝土等材料，厚度60一70。散水应设不小于3%的排水坡，散水宽度一般0.6一1.0 m。散水与外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙下沉时将散水拉裂（如图6一23）。 明沟（见图6一24）可用砖砌、石砌、混凝土现浇，沟底应做纵坡，坡度为0.5一1，坡向窖井。沟中心应正对屋檐滴水位置，外墙与明沟之间应做散水。 (2）门窗洞口构造 1)门窗过梁构造 过梁是承重构件，用来支承门窗洞口上墙体的荷载，承重墙上的过梁还要支持楼板荷载。根据材料和构造方式的不同，过梁有钢筋混凝土过梁、平拱砖过梁、（a） 砖砌明沟 （b）石砌明沟 （c）混凝土明沟钢筋砖过梁三种。由于钢筋混凝土过梁承载能力强，可用于较宽的门窗洞口，对房屋不均匀下沉或振动有一定的适应性，所以应用较为广泛。图6一25为钢筋混凝土过梁的几种形式。 矩形过梁施工制作方便，是常用的形式（如图6一25a) o过梁宽度一般同墙厚，高度按结构计算确定，但应配合砖的规格，如60、120、240过梁两端伸进墙内的支承长度不小于240在立面中往往有不同形式的窗，过梁的形式应配合窗的形式加以处理。如有窗套的窗，过梁截面为L形，挑出60 mm，厚60如图6一256)0又如带遮阳板的窗，可按设计要求出挑，一般可挑300一500 mm，厚度60如图6一25c所示。（a） 平墙过粱 （b ）带窗套过粱 （c）阳板的窗过粱 钢筋混凝土的导热系数大于砖的导热系数，在寒冷地区为了避免在过梁内表面产生凝结水，采用L形过梁，使外露部分的面积减少，或把过梁全部包起来，如图6一26。、 2）窗台构造 窗台的作用是排除沿屋面流下的雨水，防止其渗入墙身，且沿窗缝渗人室内，同时避免雨水污染外墙面。处于内墙或阳台等处的窗，不受雨水冲刷，可不必设挑窗台。外墙面材料为贴面砖时，墙面被雨水冲洗干净，可不设挑窗台。 (3)墙身加固措施 1）门垛和壁柱在墙体上开设门洞一般应设门垛，特别是在墙体转折处或丁字墙处，用以保证墙身稳定和门框安装。门垛宽度同墙厚，门垛长度一般为120 mm或240 mm，过长会影响室内使用，如图6一27a, 当墙体受到集中荷载或墙体过长时（如240，长超过6 m)应增设壁柱（扶墙柱），使之和墙体共同承担荷载和起稳定墙身的作用。壁柱的尺寸应符合砖的规格，通常壁柱突出墙面120240，壁柱宽370或490 mm，如图6一27b. 2)圈梁 圈梁的作用是增加房屋的整体刚度和稳定性，减轻地基不均匀沉降对房屋的破坏，抵抗地震力的影响。圈梁设在房屋四周外墙及部分内墙中，处于同一水平高度其上表面与楼板面平，像箍一样把墙箍住。圈梁与门窗过梁统一考虑，可用圈梁代替门窗过梁。圈梁应闭合，若遇标高不同的洞口，应上下搭接，做成附加圈梁，如图6-28。 圈梁有钢筋混凝土和钢筋砖圈梁两种。钢筋混凝土圈梁整体刚度强，应用广泛。圈梁宽度同墙厚，高度一般为180、240 mm。在圈梁中设置纵向钢筋不应少于410，箍筋间距不应大于300。钢筋砖圈梁的构造做法详见有关资料。3)构造柱 抗震设防地区，为了增加建筑物的整体刚度和稳定性，在多层砖混结构房屋的墙体中，还需设置钢筋混凝土构造柱，使之与各层圈梁连接，形成空间骨架，加强墙体抗弯、抗剪能力，使墙体在破坏过程中具有一定的延伸性，减缓墙体在地震力作用下酥碎现象的产生。构造柱是防止房屋倒塌的一种有效措施。 多层砖房构造柱的设置部位为：外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处。构造柱的最小截面尺寸为240 mm x 180竖向钢筋一般用4中12，箍筋间距不大于250,随地震烈度加大和层数增加，房屋四角的构造柱可适当加大截面及配筋。施工时必须先砌墙，后浇筑钢筋混凝土柱，并应沿墙高每隔500设26拉结钢筋，每边伸人墙内不小于1 m图6一29）。构造往可不单独设置基础，但应伸人室外地面下500mm，或锚入浅于500mm的基础圈梁内。 62.3 隔墙构造 隔墙是分隔室内空间的非承重构件。在现代建筑中，为了提高平面布局的灵活性，大量采用隔墙以适应建筑功能的变化砖由于隔墙不承受任何外来荷载，且本身的重量还要由楼板或小梁来承受，因此要求隔墙具有自重轻、厚度薄、便于拆卸、有一定的隔声能力。 卫生间、厨房隔墙还应具有防水、防潮、防火等性能。隔墙的类型很多，按其构造方式可分为轻骨架隔墙、块材隔墙、板材隔墙三大类。 1块材隔墙 块材隔墙是用普通砖、空心砖、加气混凝土等块材砌筑而成的，常用的有普通砖隔墙和砌块砖隔墙。 (1)普通砖隔墙 普通砖隔墙有半砖（120 mm) 和1/4砖（60 mm）两种。 半砖隔墙用普通砖顺砌，砌筑砂浆宜大于M2.5。在墙体高度超过5m时应加固，一般沿高度每隔0.5 m砌人24钢筋，或每隔1.2一1.5 m设一道30一50mm厚的水泥砂浆，内放26钢筋。顶部与楼板相接处用立砖斜砌，填塞墙与楼板的空隙。隔墙上有门时，要预埋铁件或带有木楔的混凝土预制块砌人隔墙中以固定门框。半砖隔墙坚固耐久，有一定的隔声能力，但自重大，湿作业多，施工麻烦（图6一30)。1/4砖隔墙是由普通砖侧砌而成，由于厚度较薄，稳定性差，对砌筑砂浆要求较高，一般不低于M5。隔墙的高度和长度不宜过大，且常用于不设门窗洞的部位，如厨房与卫生间之间的隔墙。若面积大又需开设门窗洞时，须采取加固措施，常用的方法是在高度方向每隔500mm砌入24钢筋，或在水平方向每隔1200mm，立C20细石混凝土柱一根，并延垂直方向每隔7皮砖砌入16钢筋，使之与两端墙连接，如图6-31所示。（2）砌块隔墙 为了减少隔墙的重量，可采用质轻块大的各种砌块。目前最常用的是加气混凝土块、粉煤灰硅酸盐砌块、水泥炉渣空心砖等砌筑的隔墙。隔墙的厚度由砌块尺寸而定，一般为90mm-120mm。砌块大多具有质轻、空隙率大、隔热性能好等优点，但吸水性强，因此，砌筑时应在墙下先砌35皮粘土砖。砌块隔墙厚度较薄，也需采取加强稳定性措施，其方法与转隔墙类似。 2.轻骨架隔墙 轻骨架隔墙由骨架和面层两部分组成，由于是先立墙筋（骨架）后再做面层，因而又称为立筋式隔墙。(1) 骨架 常用的骨架有木骨架和型钢骨架。 木骨架由上槛、下槛、墙筋、斜撑及横档组成，上、下槛及墙筋断面尺寸为45一50mm70一100 mm，斜撑与横档断面相同或略小些，墙筋间距常用400mm,横档间距可与墙筋相同，也可适当放大。木骨架板条抹灰面层如图6一32所示。 轻钢骨架是由各种形式的薄壁型钢制成，其主要优点是强度高、刚度大、自重轻、整体性好、易于加工和大批量生产，还可根据需要拆卸和组装。常用的薄壁型钢有0.8一1mm厚槽钢和工字钢。 图6-33为一种薄壁轻钢骨架的轻隔墙，其安装过程是先用螺钉将上槛、下槛（导向骨架）固定在楼板上，上下槛固定后安装钢龙骨（墙筋），间距为400一600mm，龙骨上留有走线孔。 (2）面层 轻钢骨架隔墙病面层有抹灰面层和人造板面层。抹灰面层常用木骨架，即传统的板条灰隔墙。人造板面层可用木骨架或轻钢骨架。隔墙的名称以面层材料而定。 1)板条抹灰面层 板条抹灰面层是在木骨架上钉灰板条，然后抹灰（见图6-32)。 2)人造板材面层轻钢骨架隔墙 人造板材面层轻钢骨架隔墙的面板多为人造面板，如胶合板、纤维板、石膏板等。胶合板、硬质纤维板等以木材为原料的板材多用木骨架，石膏面板多用石膏或轻钢骨架，如图6-34。它具有自重轻、厚度小、防火、防潮、易拆装、且均为干作业等特点，可直接支撑在楼板上，施工方便、速度快，应用广泛。（3）板材隔墙 板材隔墙是指单板高度相当于房间净高，面积较大，且不依赖骨架，能直接装配的隔墙。目前，采用的大多为条板，如加气混凝土条板、石膏条板、碳化石灰板、蜂窝纸板、水泥刨花板等，其规格一般为：长2700一3000mm，宽500一800mm，厚80一120 mm.。 如图6一35所示为碳化石灰板隔墙构造。安装时，在板顶与楼板之间用木楔将条板楔紧，条板间的缝隙用水玻璃粘结剂（水玻璃：细矿渣：细砂：泡沫剂=1:1:1.5:0.01）或107胶水泥砂浆（1：3的水泥砂浆加人适量的107胶）进行粘结，待安装完成后，进行表面装修。碳化石灰板具有容重轻、隔声性能好、安装工艺简单、施工进度快、造价低等特点。 6.24墙面装修构造 墙面装修按所用材料和施工方法的不同可分为抹灰类、贴面类、涂料类、裱糊类和铺钉类五种类型。 1.抹灰类墙面装修 抹灰类墙面装修是以水泥、石灰膏为胶结材料，加人砂或石渣与水拌和成砂浆或石渣浆，然后抹到墙面上的一种操作工艺。它是一种传统的墙面装修方式，属于湿作业范畴。这种饰面耐久性差、易开裂、易变色，且多为手工操作，湿作业施工，功效较低。但由于材料多为地方材料、施工方便、造价低廉，因而在大量性的建筑中仍能得到广泛地应用。(1) 墙面抹灰的组成 抹灰装修一般由底层、中层和面层组成（见图6-36)。 底层的主要作用是与基层粘结，同时对基层作初步找平。底层所用材料视基层材料而异，如为普通砖墙可用石灰砂浆或混合砂浆；混凝土墙面需用混合砂浆或水泥砂浆；木板条墙应在石灰砂浆或混合砂浆中加人适量的纸筋、麻刀或玻璃纤维类材料。其厚度一般不大于10 mm.。 中层的主要作用是作进一步找平，有时可兼作底层与面层之间的粘结层，所用材料与底层基本相同，厚度一般为5一8mm。 面层的主要作用是装饰，要求表面平整、色彩均匀、无裂纹。面层根据要求可做成光滑的表面；也可做成粗糙的表面，如水刷石、拉毛石、斩假石等饰面。 一般抹灰根据质量要求可分为普通抹灰、中级抹灰和高级抹灰三种。仅设底层和面层者称为普通抹灰；设有一层中层的称为中级抹灰；当中层有两层及其以上时称为高级抹灰。 (2）墙面抹灰的种类及构造做法根据面层材料的不同，墙面抹灰的种类很多。表6-3为常见的抹灰装修构造举例。2贴面类坡面装修 贴面类墙面装修是利用人造板、块及天然石料直接粘贴于基层表面或通过构造连接固定于基层上的装修做法。这类装修具有耐久性强、施工方便、装饰效果好等优点，但造价较高，一般用于装修要求较高的建筑中。(1) 面砖、瓷砖饰面装修 面砖是以陶土为原料，经压制成型缎烧而成的饰面块，分挂釉和不挂釉、平滑和有一定纹理质感等不同类型，色彩和规格多种多样。面砖具有质地坚硬、防冻、耐腐蚀、色彩丰富等优点。瓷砖是以优质陶土烧制而成的饰面材料，其表面挂釉，色彩多样。瓷砖具有表面光滑、容易擦洗、美观耐用、吸水率低等特点。 外墙面砖的安装是先在墙体基层上以15mm厚I：3水泥砂浆打底，再以5 mm厚1：1水泥砂浆粘贴面砖。粘贴时常于面砖之间留出宽约10mm的缝隙，让墙面有一定的透气性，有利于湿气的排除，也增加了墙面的美观。瓷砖安装亦采用15 mm厚1:3水泥砂浆打底，用8一12mm厚1:0.3:3水泥石灰砂浆或3 mm厚内掺6一10%107胶的白水泥浆作粘结层，外贴瓷砖（图6一37）。(2) 锦砖饰面装修 锦砖有陶瓷锦砖和玻璃锦砖之分。陶瓷锦砖是以优质陶土烧制成的小块瓷砖；玻璃锦砖是以玻璃为主要原料，加人外加剂，经高温熔化、压块、烧结、退火而成。由于锦砖尺寸较小，为便于粘贴，出厂前已按各种图案反贴在牛皮纸上。锦砖具有质地坚硬、色调柔和、性能稳定、不褪色和自重轻等特点。 锦砖饰面构造与粘贴面砖相似，所不同的是在粘贴前先在牛皮纸背面每块瓷片间的缝隙中抹以白水泥浆（加5%107胶），然后将纸面朝外，粘贴于1：1水泥砂浆上，用木板压平，待砂浆结硬后，洗去牛皮纸即可。若发现个别瓷片不正时，可进行局部调整。 (3)天然石材、人造石板贴面 1)天然石材墙面 包括花岗石、大理石和碎拼大理石墙面等几种做法。花岗石主要用于外墙面，大理石主要用于内墙面。 天然石材贴面装饰构造通常采用栓挂法。即预先在墙面或柱面上固定钢筋网，再将石板用钢丝或镀锌铅丝穿过事先在石板上钻好的孔眼绑扎在钢筋网上。因此，固定石板的水平钢筋的间距应与石板高度尺寸一致。当石板就位并用木楔校正后，即可绑扎牢固。然后在石板或柱之间浇注厚约30mm的1:3水泥砂浆（见图6一38）。有时也可采用连接件挂装法。 2)人造石材墙面 人造石材常见的有人造大理石、水磨石板等。其构造与天然石材相同，但不必在预制板上钻孔，而用预制板背面预先露出的钢筋，与板用铅丝绑牢即可，见图6一39。 当预制板为8一12 mm厚的薄型板材，且尺寸在300 mm300mm以内时，可采用粘贴法，即在基层上用10mm厚1：3泳泥砂浆打底，随后用6 mm厚1：2.5水泥砂浆找平，然后用2一3mm厚YJ一型粘结剂粘贴饰面材料。 3涂料类墙面装修 涂料类墙面装修是将各种涂料喷刷于基层表面而形成牢固的保护膜，从而起到保护墙面和装饰墙面的目的。建筑涂料的种类很多，按其主要成膜物的不同可分为有机涂料和无机涂料两大类。这类装修做法具有材源广、造价低、操作简单、工效高、维修方便等优点，因而应用较为广泛。 常用的无机涂料有石灰浆、大白浆；有机涂料有溶剂型、水溶性、乳胶涂料、彩色喷砂涂料等。 4.裱糊类墙面装修 裱糊类墙面装修是将各类装饰性的墙纸、墙布等卷材类的装饰材料裱糊在墙面上的一种装修饰面。 (1)墙纸 墙纸又称壁纸。墙纸的种类很多，常用的有以下几种： 1) PVC塑料墙纸 塑料墙纸由面层和衬底层组成。面层以聚氯乙烯塑料薄膜或发泡塑料为原料，经配色、喷花而成。发泡面层具有弹性，花纹起伏多变，立体感强，美观豪华。墙纸的衬底一般分纸基和布基两类。纸基加工简单、价格低，但抗拉性能较差；布基则有较高的抗拉能力，但价格较高。 2)纺织物面墙纸 采用各种植物以及人造纤维等纺织物作为面料复合于纸质衬底而制成的墙纸。由于各种纺织面料质感细腻、古朴典雅，多用于较高级房间的装修。 3)金属面墙纸 采用铝箔、金粉、金银等原料制成各种花纹图案，并同用以衬托金属效果的漆面相间配制而成面层，然后将面层与纸质衬底复合压制而成墙纸。这种墙纸可形成多种图案，色彩艳丽，可耐酸、防油污，多用于高级房间的装修。 4）天然木纹面墙纸 采用名贵木材加工成极薄的木皮，贴于布质衬底上而制成的墙纸。具有特殊的装饰效果。 (2）墙布 墙布是以纤维织物直接作为墙面装饰材料。有玻璃纤维墙布和织锦等。 1)玻璃纤维装饰墙布 采用玻璃纤维织物为基材，表面涂刷合成树脂，经印花而成的一种装饰材料。这种墙布具有耐水、防火、抗拉力强，可以擦洗、价格低等优点，缺点是日久变黄并易泛色。 2)织锦墙面 采用锦缎裱糊于墙面的一种装饰饰面。这种墙面颜色艳丽、色调柔和，但价格昂贵，仅用于少量的高级装修工程。 5铺钉类墙面装修 铺钉类墙面装修是指利用天然木板或各种人造板借助于钉、粘等固定方式对墙面进行的装修处理。这种做法一般不需要对墙面抹灰，故属于干作业范畴，可节省人工，提高工效。一般适用于装修要求较高或有特殊使用功能的建筑工程中。铺钉类装修一般由骨架和面板两部分组成。骨架有木骨架和金属骨架之分，装饰面板多为人造板，有硬木条、胶合板、纤维板、石膏板、装饰吸音板、彩色钢板及铝合金板等。6.3阳台与雨篷的构造 6.3.1阳台 有楼层的建筑，常设阳台，为人们提供户外活动的场所。 1.阳台的种类 根据阳台与建筑物外墙的关系可分为挑阳台、凹阳台、半挑半凹及转角阳台，见图6一40。 2.阳台的承重结构 阳台的承重结构形式主要有搁板式、挑板式和挑梁式三种，见图6-41。 搁板式：搁板式是将阳台板由两侧凸出的墙体来支承。阳台板可为现浇或预制板，由于阳台板型及尺寸与楼板一致，施工较方便，适用于凹阳台。 挑板式：是利用预制板或现浇板悬挑出墙面形成阳台板。这种阳台板底平整、造型简单，但结构构造及施工较麻烦，适用于挑阳台。 挑梁式：挑梁式是在阳台两端设置挑梁，在挑梁上搁板，此种方式构造简单，施工方便，是挑阳台中常见的结构处理方式。 3.阳台的细部构造 (1)栏杆、栏板形式 栏杆及栏板是阳台沿外围设置的竖向构件。其作用是保护人身安全并具有装饰作用。其净高要求一般情况下不小于lm，高层建筑应不小于1.1 m。阳台栏杆及扶手按材料的不同有金属栏杆、混凝土土栏杆等；按立面形式可分为空花栏杆、实心栏板及混合式栏杆三种，见图6一42。 阳台扶手的材料有砖砌体、钢筋混凝土及金属材料等。(3) 连接构造 根据阳台栏杆、栏板及扶手的材料和形式的不同，其连接构造方式有多种，见图6一43。 6 32雨篷 雨篷是建筑物人口处和顶层阳台上部用以遮挡雨水，保护外门免受雨水侵蚀的水平构件。建筑物人口处雨篷的悬挑长度一般为卜1.5 m。为防止倾覆，通常将雨篷板与人口门过梁浇筑成一体。为立面及排水的需要常在雨篷外缘作挡水处理，可采用砖或混凝土做成。板面需做防水处理，在靠墙处做泛水，板的边缘应做滴水。雨篷构造见图6一44。 6.4变形缝的构造 因建筑物长度过长而受到气温变化的影响，或因部分荷载不同及地基承载力不均，或在地震区，地震对建筑物的影响等因素，致使建筑物构件内部发生裂缝或破坏，故在设计时应将建筑物事先就分成几个独立的部分，使各部分能自由变形或沉降，这种将建筑物垂直分开的缝叫做变形缝。 6.4.1变形缝的类型及要求 变形缝根据建筑物使用特点、结构形式、建筑材料及外界条件等分为伸缩缝、沉降缝和防震缝三大类。 1.伸缩缝 为防止建筑材料因温度变化引起热胀冷缩，产生内应力使建筑物出现不规则的破坏，须根据不同材料和结构，沿房屋的长度分别在一定的间距内设置一条竖缝，使房屋有伸缩的余地。这条缝即为伸缩缝，也称温度缝。伸缩缝将建筑物的墙体、楼板、屋顶（木屋顶除外）断开。基部分由于受气温变化影响较小，所以不必断开。 伸缩缝的宽度一般为20-30mm，对于外墙伸缩缝，为了防止风雨对室内的侵袭，一般采用浸沥青的麻丝填嵌缝隙。考虑外墙缝对立面的影响，在可能的条件下，可以用雨水管将缝遮住。对内墙上的伸缩缝，则着重做表面的处理。 2.沉降缝 当建筑物建造在土层性质差别较大的地基上，或因建筑物荷载差异很大、相邻部分高度和结构形式都有较大的差异时，建筑物将会产生不均匀沉降，从而导致建筑物的某些薄弱部位发生错动开裂。为允许建筑物的某一部分相对于其它部分可发生一定的竖向位移，且又不影响其它部分的稳定，需在适当位置设置垂直缝隙，把建筑物沿垂直方向划分为若干个刚度较好的单元，使相邻单元可以自由沉降，而又不影响建筑的整体，这种缝称沉降缝。沉降缝与伸缩缝的不同之处在于沉降缝是从建筑物基础到屋顶在结构全部断开，沉降缝可作为伸缩缝使用。 一般情况下，沉降缝与伸缩缝合并使用，其缝宽除应满足伸缩缝的宽度要求外，尚应考虑筑物沉降时倾斜的可能性，故需有足够的宽度，一般不小于50 mm. 3.防震缝 我国现行抗震设计规范规定，地震烈度6度以下地区的房屋可不予设防；9度以上！地区，一般应避免进行工程建设。所以地震烈度在7一9度的地区，当建筑物立面高差：在6m以上；或当建筑物有错层且楼板高差又较大；或建筑物各部分结构刚度截然不同时，应设置防震缝，将建筑物分成规则的结构单元。防震缝应根据地震烈度、场地类别、房屋类型等留有足够的宽度，一般不小于50mm，于其两侧的上部结构应完全分开，基础可不设防震缝。但在地震区，如需设伸缩缝、沉降缝时，应注意满足防震缝要求。 6.4.2变形缝的构造 1.外墙伸缩缝、沉降缝的构造 详见图6一45，其中图6-45b不适用于缝宽大于50mm的情况。 2.内墙伸缩缝、沉降缝构造 详见图6一46。 3.地面、楼面变形缝 变形缝应贯通地面或楼面各层，宽度不宜小于20mm。整体面层的变形缝在施工时应；先在变形缝位置安放与缝宽相同的木条，木条应刨光后涂焦油，待面层施工完毕并达到。定强度后，取出木条。一般在缝内填以沥青麻丝或其它富有弹性的材料，也有的在缝嵌入“V”形镀锌铁皮，缝表面可用沥青胶泥嵌缝，或用钢板、硬聚抓乙烯塑料板覆盖 (1)地面变形缝构造 详见图6-47，其中图6 - 47c为防水地面变形缝构造图。 (2)
