基于单片机的自行车里程速度计的设计.docx

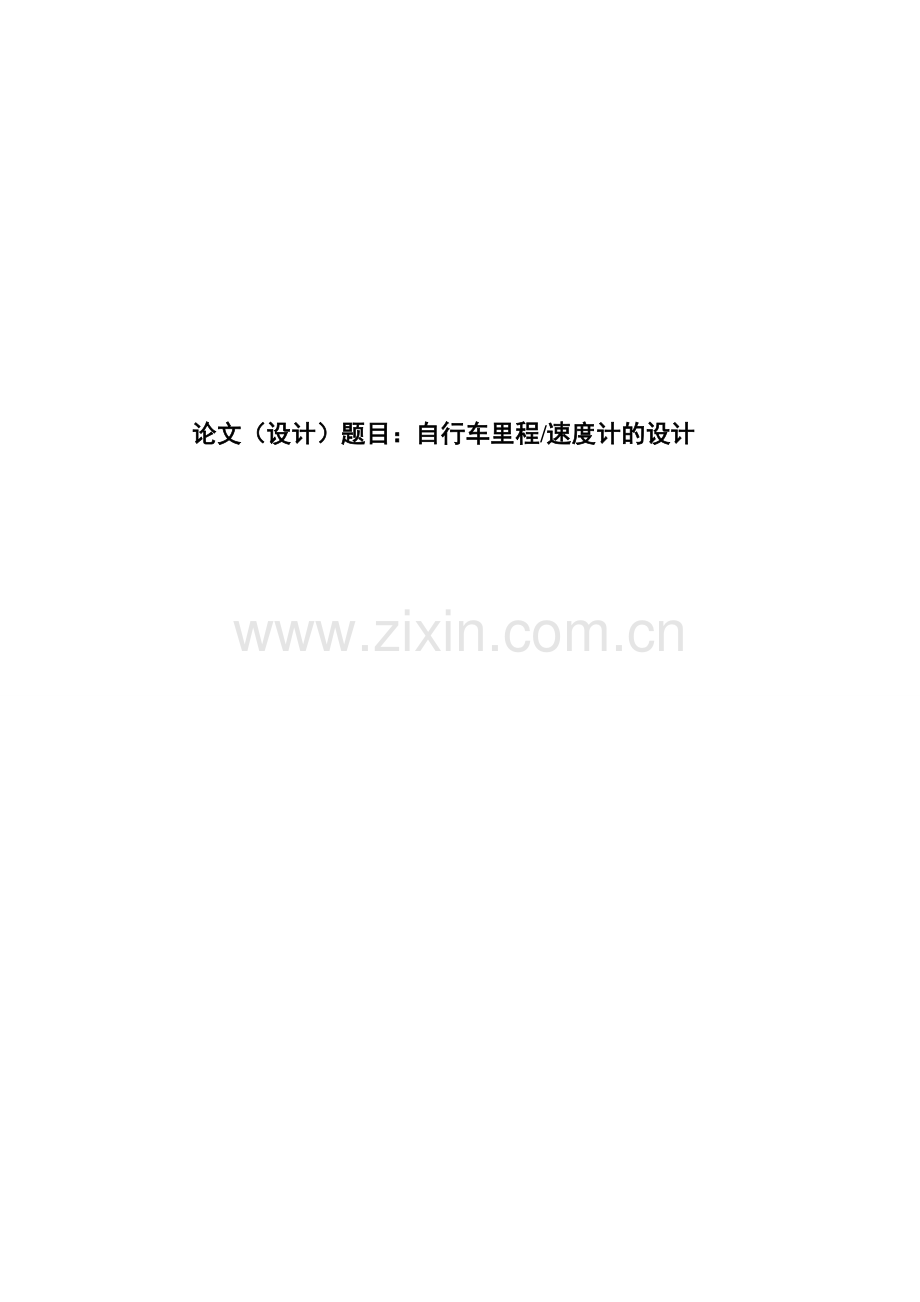

论文（设计）题目：自行车里程/速度计的设计 目 录摘 要IIIAbstractIV前 言1第1章 绪论31.1课题产生的背景31.2课题的主要任务及内容4第2章 自行车里程/速度计总体方案设计62.1 任务分析与实现62.2 自行车里程/速度计硬件方案设计72.2.1 里程/速度测量传感器的设计72.2.2 方案的确定92.3 自行车里程/速度计软件方案设计9第3章 自行车里程/速度计硬件电路设计113.1 概述113.2 传感器及其测量系统113.2.1 霍尔传感器的测量原理123.2.2 集成开关型霍尔传感器123.3 单片机的原理及应用143.3.1 单片机原理简介143.3.2 单片机的引脚功能介绍153.3.3 单片机中断系统介绍183.3.4 单片机定时/计数功能介绍193.3 其他器件的介绍203.3.1 存储器的介绍203.3.2 74LS74芯片的介绍213.3.3 74LS244芯片的介绍223.4 单片机外围电路的设计223.4.1 时钟电路的设计223.4.2 复位电路的设计233.4.3 显示电路的设计243.4.4 报警电路的设计25第4章 自行车里程/速度计软件程序设计264.1 概述264.2 自行车里程/速度计总体程序设计264.3 中断子程序的设计274.4 数据处理子程序的设计284.5 显示子程序的设计30第5章 系统调试与分析325.1 自行车里程/速度计系统调试325.1.1 调试系统简介325.1.2 系统仿真325.1.3 硬件电路的搭建335.2 调试故障及原因分析33第6章 社会经济效益分析35结束语36参考文献37致 谢38附录 自行车里程/速度计硬件系统原理图39附录 元件清单40附录 程序清单41自行车里程/速度计的设计 摘 要随着居民生活水平的不断提高，自行车不再仅仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选。自行车里程/速度计能够满足人们最基本的需求，让人们能清楚地知道当前的速度、里程等物理量。本论文主要阐述一种基于霍尔元件的自行车里程/速度计的设计。以 AT89C52 单片机为核心，A44E 霍尔传感器测转数，实现对自行车里程/速度的测量统计，采用 24C02 实现在系统掉电的时候保存里程信息，并能将自行车的里程数及速度用LED实时显示。文章详细介绍了自行车里程/速度计的硬件电路和软件设计。硬件部分利用霍尔元件将自行车每转一圈的脉冲数传入单片机系统，然后单片机系统将信号经过处理送显示。软件部分用汇编语言进行编程，采用模块化设计思想。该系统硬件电路简单，子程序具有通用性，完全符合设计要求。关键词：里程/速度；霍尔元件；单片机；LED显示 AbstractWith the developing of peoples life, the bicycle is not only the universal tool of transportation and substitute for walking, but becomes the first choice of entertainmenting and exercising. The bicycle mileage/speed can fulfill the basic need of peoples life, so that they can learn the speed and the mileage of the bicycle. In these paper, the bicycle mileage/speed design based on the Hall element is elaborated. By AT89C52 as kernel, using A44E Hall element to measure revolution, the measure and statistic are achieved. The range informations are saved by 24C02 when the power is off, the bicycle speed can be displayed on LED. In this article, the hardware circuit and software design of bicycle mileage/speed instrument are introduced in detail. About the hardware, the pulse number is transmitted of one cycle of the bicycle into Single Chip Microcomputer system. Then the signal processed by Single Chip Microcomputer system is sent to display scream. About the software, in assemble language, the program is designed in the mode of modules. The system has simple hardware, common sub-program, and meet the demand of design.KeywordsSingle Chip Microcomputer前 言单片机自20世纪70年代问世以来，作为微计算机一个很重要的分支，应用广泛，发展迅速，已对人类社会产生了巨大的影响。目前，单片机的应用已经渗透到国民经济与人们生活中的各个领域。各类导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的手机充电器电话电风扇录像机摄像机全自动化洗衣机的控制，以及遥控玩具电子宠物等等，这些都离不开单片机。随着居民生活水平的不断提高，自行车不再仅仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选。因此，人们希望自行车的功用更强大，能给人们带来更多的方便。自行车里程速度表作为自行车的一大辅助工具也正是随着这个要求而迅速发展的，其功能也逐渐从单一的里程显示发展到速度、时间显示，甚至有的还具有测量骑车人的心跳、显示骑车人热量消耗等功能。本设计采用了MCS-51系列单片机设计一种体积小、操作简单的便携式自行车里程/速度计，它能自动地显示当前自行车行走的距离及运行的速度。 本文主要介绍了自行车里程/速度计的设计思想、电路原理、方案论证以及元件的选择等内容，整体上分为硬件部分设计和软件部分设计。具体内容安排如下：第1章 扼要介绍了该课题的产生背景、主要任务和内容；第2章 针对该课题的任务进行方案论证，包括硬件方案和软件方案的设计；第3章 具体介绍了自行车里程/速度计的硬件设计，包括传感器的选择、单片机的选择、显示电路的设计；第4章 阐述了该自行车里程/速度计的软件设计，包括数据处理子程序的设计、显示子程序的设计；第5章 针对仿真过程和硬件搭建过程中遇到的问题进行了具体说明与分析；第6章 对本次设计进行了综合经济效益分析。本文的核心部分是第3、4、5章。具体的硬件电路包括AT89C52单片机的外围电路以及LED显示电路等。软件设计包括：芯片的初始化程序、定时中断采样子程序、显示子程序等，软件采用汇编语言编写，软件设计的思想主要是自顶向下，模块化设计，各个子模块逐一设计，再分别进行调试，最后联调整个程序，判断是否达到预期的要求，得出结论。仿真部分是整个设计的重要一环，也是设计能否实现的关键。由于本人的能力有限，论文中的错误及疏漏之处在所难免，敬请老师批评指正。第1章 绪论1.1课题产生的背景自行车被发明及使用到现在已有两百多年的历史，这两百年间人类在不断的尝试与研发过程中，将玩具式的木马车转换到今日各式新颖休闲运动自行车，自行车发展的目的也从最早的交通代步的工具转换成休闲娱乐运动的用途。1791年，法国人西弗拉克发明了最原始的自行车。它只有两个轮子而没有传动装置，人骑在上面，需用两脚蹬地驱车向前滚动。1801年，俄国人阿尔塔马诺夫设计出世界上第一辆用踏板踩动的自行车。1817年德国人德雷斯在自行车上装了方向舵，使其能改变行使方向。1839年，苏格兰人麦克米伦制造出木制车轮，装实心橡胶轮胎、前轮小、后轮大、坐垫较低、装有脚踏板和曲柄连杆装置，骑者可以双脚离开地面的自行车。同年，麦克米伦又将木制自行车改为铁制自行车。1867年，英国人麦迪逊设计出第一辆装有钢丝辐条的自行车。1869年德国斯图加特出现了由后轮导向和驱动的自行车，同时车上采用了滚动轴承、飞轮、脚刹、弹簧等部件。1886年英国人詹姆斯把自行车前后轮改为大小相同，并增加了链条，使其车型与现代自行车基本相同。1887年，德国曼内斯公司将无缝钢管首先用于自行车生产。1888年英国人邓洛普用橡胶制造出内胎，用皮革制造出外胎，以次作为自行车的充气轮胎。从此，基本奠定了现代自行车的雏形。时至今日，自行车已成为全世界人们使用最多，最简单，最实用的交通工具。随着居民生活水平的不断提高，自行车不再仅仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选。因此，人们希望自行车的功用更强大，能给人们带来更多的方便。自行车里程速度表作为自行车的一大辅助工具也正是随着这个要求而迅速发展的，其功能也逐渐从单一的里程显示发展到速度、时间显示，甚至有的还具有测量骑车人的心跳、显示骑车人热量消耗等功能。本设计采用了MCS-51系列单片机设计一种体积小、操作简单的便携式自行车里程/速度计，它能自动地显示当前自行车行走的距离及运行的速度。 单片微型计算机自1976年问世以来发展非常迅速，现在已成为微型计算机一个很重要的分支，在现实生活中应用越来越广泛，已经对人类产生了巨大的影响，尤其是美国Intel公司的MCS51系列单片机，由于其集成度高、处理功能强、性能价格比高、可靠性高、系统结构简单，可以灵活的与其他芯片组成众多的测量电路用于速度、温度、深度、高度、湿度、光强等方面的测量和研究等特点，在我国现代化生活、生产中已经得到了广泛的应用，如在工业检测控制、仪器仪表、电子工业、机电一体化等众多领域取得了令人瞩目的成果。本设计利用MCS51系列单片机扩展方便、可靠性能高、处理功能强、速度高等特点，实现对自行车里程和速度的测量。1.2课题的主要任务及内容本课题主要任务是利用霍尔元件、单片机等部件设计一个可用LED数码管实时显示里程和速度的自行车里程/速度计。基于此任务，本课题的内容主要分为软件和硬件两大部分，在遵循软硬件相结合的原则下，先熟悉软件环境，然后进行硬件电路设计，再根据设计的硬件进行软件编程，进行模块化设计，并对各模块进行调试，再焊接电路板，最后软硬件进行调试。本文主要介绍了自行车里程/速度计的设计思想、电路原理、方案论证以及元件的选择等内容，整体上分为硬件部分设计和软件部分设计。本文首先扼要介绍了该课题的产生背景、主要任务和内容；接着针对该课题的任务进行方案论证，包括硬件方案和软件方案的设计；继而具体介绍了自行车里程/速度计的硬件设计，包括传感器的选择、单片机的选择、显示电路的设计；然后阐述了该自行车里程/速度计的软件设计，包括数据处理子程序的设计、显示子程序的设计；最后针对仿真过程和硬件搭建过程中遇到的问题进行了具体说明与分析，对本次设计进行了系统的总结，并对其进行了综合经济效益分析。本文的核心部分是第3、4、5章。这3章内容具体介绍了硬件设计过程、软件设计过程和系统仿真过程。具体的硬件电路包括AT89C52单片机的外围电路以及LED显示电路等。在实验板上每一个硬件电路焊接完成后，每一部分单独调试，在各个部分调试成功后，联调整个硬件电路，最后做出分析，得出结论。软件设计包括：芯片的初始化程序、定时中断采样子程序、显示子程序等，软件采用汇编语言编写，软件设计的思想主要是自顶向下，模块化设计，各个子模块逐一设计，再分别进行调试，最后联调整个程序，判断是否达到预期的要求，得出结论。仿真是整个设计的重要一环，也是设计能否实现的关键。 第2章 自行车里程/速度计总体方案设计2.1 任务分析与实现本次毕业设计的题目是：自行车里程/速度计的设计。其设计的任务是：以通用MCS-51单片机为处理核心，用传感器将车轮的转数转换为电脉冲，进行处理后送入单片机。里程及速度的测量，是经过MCS-51的定时/计数器测出总的脉冲数和每转一圈的时间，再经过单片机的计算得出的，其结果通过LED显示器显示出来。本系统总体思路如下：假定轮圈的周长为L，在轮圈上安装m个永久磁铁，则测得的里程值最大误差为L/m。经综合分析，本设计中取m=1。当轮子每转一圈，通过开关型霍尔元件传感器采集到一个脉冲信号，并从引脚P3.2口中断0端输入，传感器每获取一个脉冲信号即对系统提供一次计数中断。每次中断代表车轮转动一圈，中断数n轮圈的周长为L的乘积为里程值。计数器T1计算每转一圈所用的时间t，就可以计算出即时速度v。当里程键按下时，里程指示灯亮，LED切换显示当前里程，与当速度键按下时，速度指示灯亮，LED切换显示当前速度，若自行车超速，系统发出报警信号，指示灯闪烁。要求达到的各项指标及实现方法如下：1. 利用霍尔传感器产生里程数的脉冲信号；2. 对脉冲信号进行计数；实现：利用单片机自带的计数器T1对霍尔传感器脉冲信号进行计数。3. 对数据进行处理，要求用LED显示里程总数和即时速度。实现：利用软件编程，对数据进行处理得到需要的数值。最终实现目标：自行车里程/速度计具有里程、速度测试与显示功能，采用单片机作控制，可根据车圈的不同设置常用的四种尺寸，显示电路可显示里程及速度。整个设计过程包括硬件电路的搭建，软件的编程，系统的调试，调试通过后，固化程序，脱离开发系统运行。2.2 自行车里程/速度计硬件方案设计自从1971年微型计算机问世以来，随着大规模集成电路技术的不断进步，微型机主要向两个方向发展：一个向高速度，高性能的高档微型计算机方向发展。一个向稳定可靠，小而廉价的单片机方向发展。所谓的单片机，就是把中央处理器CPU、只读存储器ROM、定时/计数器以及I/O 接口电路等集成在一块集成电路芯片上的微型计算机。从组成和功能上看，它具有微型计算机的含义。单片机由于将CPU、内存和一些必要的接口集成到一个芯片上，并且面向控制功能将结构作了一定的优化，所以它有一般芯片不具有的特点：1. 体积小、重量轻；2. 电源单一、功耗低； 3. 功能强、价格低；4. 全部集成在一块芯片上，布线短、合理；5. 数据大部分在单片机内传送，运行速度快、抗干扰能力强、可靠性高。目前，单片机被广泛的应用于测控系统、工业自动化、智能仪表、集成智能传感器、机电一体化产品、家用电器领域、办公自动化领域、汽车电子与航空航天器电子系统以及单片机的多机系统等领域。2.2.1 里程/速度测量传感器的设计 1. 速度传感器的设计测速是工农业生产中经常遇到的问题，学会使用单片机技术设计测速仪表具有很重要的意义。要测速，首先要解决是采样的问题。在使用模拟技术制作测速表时，常用测速发电机的方法，即将测速发电机的转轴与待测轴相连，测速发电机的电压高低反映了转速的高低。使用单片机进行测速，可以使用简单的脉冲计数法。只要转轴每旋转一周，产生一个或固定的多个脉冲，将脉冲送入单片机中进行计算，即可获得转速的信息。常用的测速元件有霍尔传感器、光电传感器和光电编码器。(1) 霍尔传感器霍尔传感器是对磁敏感的传感元件，常用于信号采集的有A44E、CS3020、CS3040等，这类传感器是一个3端器件，外形与三极管相似，只要接上电源、地，即可工作，通常是集电极开路（OC门）输出，工作电压范围宽，使用非常方便。A44E的外形如图2.1所示。1-Vcc 2-GND 3-OUT图2.1 A44E外形图使用霍尔传感器获得脉冲信号，其机械结构也可以做得较为简单，只要在转轴的齿轮盘上粘上一粒磁钢，霍尔元件固定在前叉上，当车子转动时霍尔元件靠近磁钢，就有信号输出，转轴旋转时，就会不断地产生脉冲信号输出。如果在齿轮盘上粘上多粒磁钢，可以实现旋转一周，获得多个脉冲输出。在粘磁钢时要注意，霍尔传感器对磁场方向敏感，粘之前可以先手动接近一下传感器，如果没有信号输出，可以换一个方向再试。这种传感器不怕灰尘、油污，在工业现场应用广泛。(2) 光电传感器光电传感器是应用非常广泛的一种器件，有各种各样的形式，如透射式、反射式等，基本的原理就是当发射管光照射到接收管时，接收管导通，反之关断。以红外光电传感器为例，当有物体挡在红外光电发光二极管和高灵敏度的光电晶体管之间时，传感器将会输出一个低电平，而当没有物体挡在中间时则输出为高电平，从而形成一个脉冲。该系统在自行车后轮的轴处保持着与轮子旋转切面平行的方向延伸附加一个铝盘，在这个铝盘的边沿处挖出若干个圆形过孔，把传感器的检测部分放在圆孔的圆心位置。每当铝盘随着后轮旋转的时候，传感器将向外输出若干个脉冲。(3) 光电编码器光电编码器的工作原理与光电传感器一样，不过它已将光电传感器、电子电路、码盘等做成一个整体，只要用连轴器将光电传感器的轴与转轴相连，就能获得多种输出信号。它广泛应用于数控机床、回转台、伺服传动、机器人、雷达、军事目标测定等需要检测角度的装置和设备中。2. 里程测量传感器的设计里程测量传感器的选择也有以下几种方案：使用光敏电阻对里程进行测量、利用编码器对车轮的圈数进行测量、利用霍尔传感器对里程进行测量、利用干簧管型传感器测量里程。这几种方案都是通过自行车车轮转动产生脉冲数，然后根据脉冲数计算里程。2.2.2 方案的确定光敏电阻对光特别敏感，当白天行驶时，外界光源将导致光敏电阻发出错误信号；光敏电阻对环境的要求相当高，如果光敏或发光二极管被泥沙或灰尘所覆盖，光敏电阻就不能再进行准确测量；而编码器必须安装在车轴上，安装较为复杂；霍尔元件或干簧管不但不受天气的影响，即使被泥沙或灰尘覆盖也不会有影响，而且安装方便。所以本设计采用霍尔元件对里程与速度进行测量，既简单易行，又经济适用。本系统的硬件系统原理框图如图2.2所示图2.2 硬件系统原理框图2.3 自行车里程/速度计软件方案设计硬件是基础，软件是灵魂。通过软件控制单片机的功能是单片机的主要特点和优点，程序的设计要考虑合理性和可读性。程序遵循模块化设计的原则，采用自顶向下的设计方法。即先考虑整体目标，明确整体任务，然后把整体任务分成一个个子任务，子任务再分成子子任务，这样逐层细分，同时分析层次间的关系与同一层次各任务间的关系，最后拟订出各任务的细节。模块化设计使程序的可读性好、修改及完善方便。软件设计包括主程序、行车过程中里程和速度计算子程序、延时子程序、中断服务子程序、显示子程序等等。中断子程序是将传感器产生的信号接入外部中断0，将经过74LS74分频后的信号接入外部中断1，利用中断和定时器对分别对里程进行累加、每转一周的时间进行测量。数据处理子程序是将进入单片机的脉冲信号与实际要显示值之间有一定的对应关系，经过软件编程显示所需要的值。显示子程序是将数据处理的结果送显示器显示。本系统软件总体流程图如图2.3所示。 图2.3 软件总体流程图第3章 自行车里程/速度计硬件电路设计3.1 概述自行车里程/速度计的硬件电路设计是本次毕业设计的基础部分，它包括信号的捕获、放大、整形，单片机的计算处理，数码管的实时显示和单片机外围基本电路的设计。而本章的两大主要器件就是传感器和单片机了。传感器在人们研究自然现象、规律以及生产实践活动中，起着非常重要的作用。特别是在当今，科学技术的发展使人类进入了一个信息时代，在利用信息的过程中，首先要解决的就是获取准确可靠的信息。传感器是获取自然或生产领域中信息的关键器件，是现代信息系统和各种设备不可缺少的信息采集工具。磁传感器是一种将磁学量信号转变为电信号的器件或装置。随着信息产业、工业自动化、医疗仪器等的飞速发展和计算机应用的普及，需要大量的传感器将被测或被控的非电信号转换成可与计算机兼容的电信号。作为输入信号，这就给磁传感器的快速发展提供了机遇，形成了磁传感器的产业。其中最具代表的磁传感器就是霍尔传感器，在自动检测系统中，利用霍尔传感器测转数是一种最基本的测量工作。自从1971年微型计算机问世以来，随着大规模集成电路技术的不断进步，微型机主要向两个方向发展：一个向高速度，高性能的高档微型计算机方向发展。一个向稳定可靠，小而廉价的单片机方向发展。所谓的单片机，就是把中央处理器CPU、只读存储器ROM、定时/计数器以及I/O 接口电路等集成在一块集成电路芯片上的微型计算机，可见它的功能非常强大。单片机是本次设计的核心部件，它是信号从采集到输出的桥梁，而且肩负计算、定时、信息处理等功能。下面我们就具体介绍一下硬件电路设计的过程。3.2 传感器及其测量系统按照霍尔器件的功能可将它们分为：霍尔线性器件和霍尔开关器件，前者输出模拟量，后者输出数字量。 按被检测对象的性质可将它们的应用分为：直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体。通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。 3.2.1 霍尔传感器的测量原理霍尔传感器是利用霍尔效应制成的一种磁敏传感器。在置于磁场中的导体或半导体通入电流I，若电流垂直磁场B，则在与磁场和电流都垂直的方向上会出现一个电势差Uh，这种现象称为霍尔效应。利用霍尔效应制成的元件称为霍尔元件。因为它具有结构简单、频率响应宽、灵敏度高、测量线性范围大、抗干扰能力强以及体积小、使用寿命长等一系列特点，因此被广泛应用于测量、自动控制及信息处理等领域。霍尔效应原理图如图3.1所示。图3.1 霍尔效应原理图3.2.2 集成开关型霍尔传感器A44E集成霍尔开关由稳压器A、霍尔电势发生器(即硅霍尔片)B、差分放大器 C、施密特触发器D和OC门输出E五个基本部分组成，如图3.2（a）所示。(1)、(2)、(3)代表集成霍尔开关的三个引出端点。在电源端加电压Vcc，经稳压器稳压后加在霍尔电势发生器的两端，根据霍尔效应原理，当霍尔片处在磁场中时，在垂直于磁场的方向通以电流，则与这二者相垂直的方向上将会产生霍尔电势差VH输出，该VH信号经放大器放大后送至施密特触发器整形，使其成为方波输送到OC门输出。当施加的磁场达到工作点时，触发器输出高电压(相对于地电位)，使三极管导通，此时OC门输出端输出低电压，通常称这种状态为开 。当施加的磁场达到释放点时，触发器输出低电压，三极管截止，使OC门输出高电压，这种状态为关 。这样两次电压变换，使霍尔开关完成了一次开关动作。工作点与释放点的差值一定，此差值称为磁滞，在图3.2 集成开关型霍尔传感器此差值内，V0保持不变，因而使开关输出稳定可靠，这也就是集电成霍尔开关传感器优良特性之一。传感器主要特性是它的输出特性，即输入磁感应强度B与输出电压V0之间的关系。A44E集成霍尔开关是单稳态型，由测量数据作出的输出特性曲线如图 3.2(b)所示。测量时 在1、2两端加5V直流电压,在输出端3与1之间接一个2kW的负载电阻，如图3.3所示。图3.3 集成霍尔开关接线图3.3 单片机的原理及应用3.3.1 单片机原理简介单片微型计算机是指集成在一个芯片上的微型计算机，也就是把组成微型计算机的各种功能部件，包括CPU(CentralProcessingUnit)、随机存储器RAM(RandomAccess Memory)、只读存储器ROM(Read-onlyMemory)、基本输入/输出(input/output)接口电路。定时器/计数器等部件都制作在一块集成芯片上，构成一个完整的微型计算机从而实现微型计算机的基本功能。单片机内部结构示意图如图3.4所示。单片机实质上是一个芯片。在实际应用中，通常很少将单片机直接和被控对象进行电气连接，必须外加各种扩展接口电路、外部设备、被控对象等硬件和软件，才能构成一个单片机应用系统。 图3.4 单片机内部结构示意图1.中央处理器（CPU）中央处理器是单片机最核心的部分，主要完成运算和控制功能。2.内部存储器内部存储器包括内部数据存储器（内部RAM）和内部程序存储器。存储器是由大量的寄存器所组成，其中每一个寄存器就称为一个存储单元。3.定时/计数器单片机的定时器和计数器是同一结构，只是计数器记录的是单片机外部发生的事件，由单片机的外部电路提供计数信号；而定时器是由单片机内部提供一个非常稳定的计数信号。4.中断系统中断系统在计算机中起着十分重要的作用，是现代计算机系统中广泛采用的一种实时控制技术，能对突发事件进行及时处理，从而大大提高系统的实时性能。5.串行I/O接口串行I/O口的数据各位按顺序传输，其特点是需要一对传输线，成本低；但速度慢，效率低，适合静态显示。6.并行I/O接口并行I/O接口的数据所有位同时传送。其特点是传输速度快，效率高；但传送多少位就需要多少根传输线，因此传送成本高，适合动态显示。3.3.2 单片机的引脚功能介绍AT89C52是美国ATMEL公司生产的低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的只读程序存储器（EPROM）和256 字节的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8052产品引脚兼容，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大，AT89C52单片机适合于许多较为复杂控制场合应用。图3.5 89C52引脚图AT89C52提供以下标准功能：8k字节Flash闪速存储器，256字节内部RAM，32个I/O口线，3个16位定时/计数器，一个全双工串行通信口，片内具有振荡器及时钟电路。同时，AT89C52可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。89C52管脚图如图3.5所示。89C52的主要管脚功能如下：P0.0P0.7：P0口是一组8位漏极开路型双向I/O口，也是地址/数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写“1”时，可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。P1.0P1.7：P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲极可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。P2.0P2.7：P2是一个带内部上拉电阻的8位双向I/O口，P2的输出缓冲极可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口P2写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。P3.0P3.7：P3是一个带内部上拉电阻的8位双向I/O口，P3的输出缓冲极可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口P3写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。ALE：地址锁存控制信号。在系统扩展时，ALE用于控制把P0口输出的低8位地址锁存起来，以实现低位地址和数据的隔离。此外，由于ALE是以晶振16的固定频率输出的正脉冲，因此，可作为外部时钟或外部定时脉冲使用。：外部程序存储器读选通信号。在读外部ROM时，有效(低电平)，以实现外部ROM单元的读操作。：访问程序存储控制信号。当信号为低电平时，对ROM的读操作限定在外部程序存储器；当信号为高电平时，对ROM的读操作是从内部程序存储器开始，并可延至外部程序存储器。RST：复位信号。当输入的复位信号延续两个机器周期以上的高电平时即为有效，用以完成单片机的复位初始化操作。XTALl和XTAL2：外接晶体引线端。当使用芯片内部时钟时，此二引线端用于外接石英晶体和电容；当使用外部时钟时，用于接外部时钟脉冲信号。VSS：地线。 VCC：+5V电源。以上是MCS-51单片机芯片40条引脚的定义及简单功能说明。由于工艺及标准化等原因，芯片的引脚数目是有限制的。例如，MCS-51系列把芯片引脚数目限定为40条，但单片机为实现其功能所需要的信号数目却远远超过此数，因此就出现了需要与可能的矛盾。如何解决这个矛盾? “兼职”是唯一可行的办法，即给一些信号引脚赋以双重功能。如果把前述的信号定义为引脚第一功能的话，则根据需要再定义的信号就是它的第二功能。下面介绍一些信号引脚的第二功能。(1) P3 口线的第二功能。P3的8条口线都定义有第二功能，如表3.1所示表3.1 P3口引脚与第二功能引脚第二功能信号名称P3.0RXD串行数据接收P3.1TXD串行数据发送P3.2外部中断0申请P3.3外部中断1申请P3.4T0定时/计数器0的外部输入P3.5T1定时/计数器1的外部输入P3.6外部RAM写选通P3.7外部RAM读选通(2) EPROM存储器程序固化所需要的信号。有内部EPROM的单片机芯片(例如8751)，为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚以第二功能的形式提供的，即：编程脉冲：30脚(ALE/)编程电压(25V)：31脚(/VPP)(3) 备用电源引入。MCS-51单片机的备用电源也是以第二功能的方式由9脚(RST/VPD)引入的。当电源发生故障，电压降低到下限值时，备用电源经此端向内部RAM提供电压，以保护内部RAM中的信息不丢失。3.3.3 单片机中断系统介绍在本次设计当中，中断部分的设计尤为重要，所谓中断，是当计算机执行正常程序时，系统中出现某些急需处理的事件，CPU暂时中止当前的程序，转去执行服务程序，以对发生的更紧迫的事件进行处理，待处理结束后，CPU自动返回原来的程序执行。AT89C52系列单片机的系统有5个中断源，2个优先级，可实现二级中断服务嵌套。由片内特殊功能寄存器中的中断允许寄存器IE控制CPU是否响应中断请求；有中断优先级寄存器IP安排各优中断源的优先级；同一优先级内各终端同时提出中断请求时，由内部的查询逻辑确定其响应次序。本次设计采用的外部中断方式包括外部中断0和外部中断1，它们的中断请求信号分别由单片机的和输入。外部中断请求有两种信号方式：电平触发方式和脉冲触发方式。电平触发方式的中断请求是低电平有效。只要在和引脚上出现有效低电平时，就激活外部中断方式。脉冲触发方式的中断请求则是脉冲的负跳变有效。在这种方式下，在两个相邻机器周期内，活引脚电平发生变化，即在第一个机器周期内为高电平，第二个机器周期内为低电平，就激活外部中断。由此可见，在脉冲方式下，中断请求信号的高电平和低电平状态都应至少维持一个机器周期，以使CPU采样到电平状态的变化，本次设计所采用的触发方式为脉冲触发方式。1.中断允许控制CPU对中断系统所有中断以及某个中断源的开放和屏蔽是由中断允许寄存器IE控制的。IE的状态可通过程序由软件设定，某位设定为1，相应的中断源中断允许；某位设定为0，相应的中断源中断屏蔽。CPU复位时，IE各位为0，禁止所有中断。IE寄存器各位的定义如下。EX0（IE.0）外部中断允许位；ET0（IE.1）定时/计数器T0中断允许位；EX1（IE.2）外部中断允许位；ET1（IE.3）定时/计数器T1中断允许位；ES（IE.4）串行口中断允许位；EA（IE.7）CPU中断允许位。2.中断优先级控制AT89C52单片机有两个中断优先级，即可实现二级中断服务嵌套。每个中断源的中断优先级都是由中断优先级寄存器IP中的相应的状态来规定的。IP的状态由软件设定，某位设定为1，则相应的中断源为高优先级中断；某位设定为0.则相应的中断源为低优先级中断。单片机复位时，IP各位清0，各中断源同为低优先级中断。IP寄存器各位的定义如下：PX0（IP.0）外部中断优先级设定位；PT0（IP.1）定时/计数器T0中断优先级设定位；PX1（IP.2）外部中断中断优先级设定位；PT1（IP.3）定时/计数器T1中断优先级设定位；PS（IP.4）串行口中断优先级设定位。3.3.4 单片机定时/计数功能介绍AT89C52单片机定时/计数器的工作由两个特殊功能寄存器控制。TMOD用于设置其工作方式；TCON用于控制其启动和中断请求。1.工作方式寄存器TMOD工作方式寄存器TMOD用于设置定时/计数器的工作方式。GATE：门控位。GATE=0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；GATE=1时，要用软件TR0或TR1为1，同时外部中断引脚或也为高电平时，才能启动定时/计数器工作。：定时/计数模式选择位。=0为定时模式； =1为计数模式。M1M2：工作方式设置位。定时/计数器有4种工作方式，由M1M2进行设置。本次设计TMOD为90H，即选通定时/计数器1、定时功能、工作方式1。工作方式16位定时/计数器。2.控制寄存器TCONTF1（TCON.7）定时/计数器T1溢出中断请求标志位。定时/计数器T1计数溢出时由硬件自动置TF1为1。CPU响应中断后TF1由硬件自动清零。T1工作时，CPU可随时查询TF的状态。所以，TF1可用作查询测试的标志。TF1也可以用软件置1或清零，同硬件置1或清零的效果一样。TR1（TCON.6）定时/计数器T1运行控制位。TR1置1时时，定时/ 计数器T1开始工作；TR1置0时，定时/计数器T1停止工作。TR1由软件置1或清0。TF0（TCON.5）：定时/计数器T0溢出中断请求标志位。TR0（TCON.4）：定时/计数器T0运行控制位。3.3 其他器件的介绍3.3.1 存储器的介绍AT24C0
