直流双臂电桥及直流电阻测量演示幻灯片.ppt

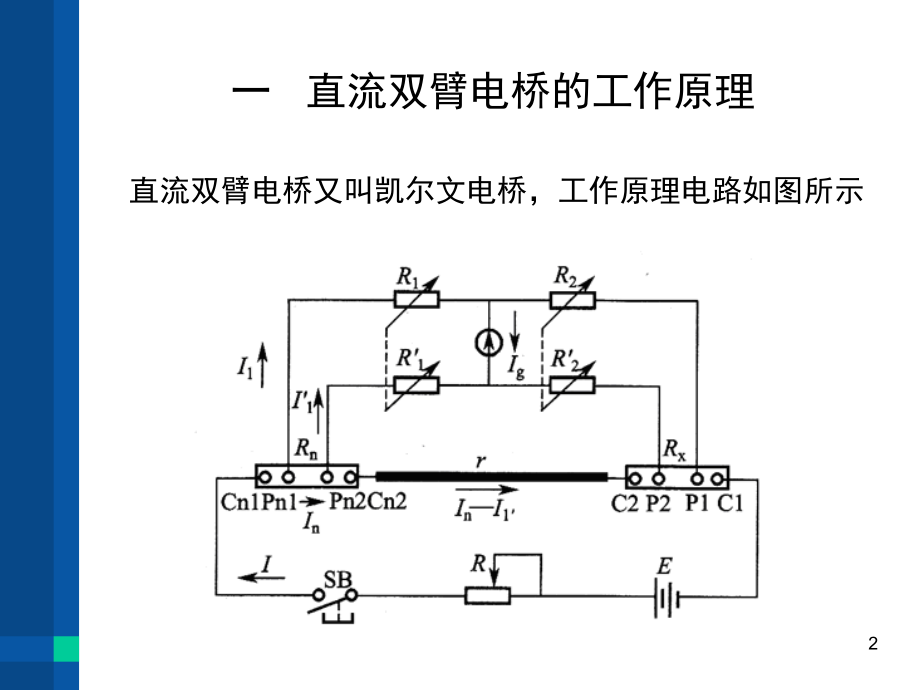

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,直流双臂电桥及直流电阻测量,1,直流双臂电桥又叫凯尔文电桥，工作原理电路如图所示,一 直流双臂电桥的工作原理,2,Rn,是比较用的可调电阻,Rx,是被测电阻,（,Rn,和,Rx,各有两对端钮）,C1,和,C2,、,Cn1,和,Cn2,是电流端钮，,P1,和,P2,、,Pn1,和,Pn2,是电位端钮,接线时必须使被测电阻,Rx,只在电位端钮,P1,和,P2,之间，而电流端钮在电位端钮的外侧，否则就不能排除和减少接线电阻与接触电阻对测量结果的影响。,3,比较用可调电阻的电流端钮,Cn2,与被测电阻的电流端钮,C2,用电阻为,r,的粗导线连接起来。,R1,、,R1,、,R2,和,R2,是桥臂电阻，其阻值均在,10,以上。在结构上把,R1,和,R1,以及,R2,和,R2,做成同轴调节电阻，以便改变,R1,或,R2,的同时，,R1,和,R2,也会随之变化，并能始终保持,4,测量时接上,Rx,调节各桥臂电阻使电桥平衡,(,即灵敏电流计,G,的指针不偏转，桥路中无电流,),时，因为此时,Ig,0,，可得到被测电阻,Rx,为,可见，被测电阻,Rx,仅决定于桥臂电阻,R,2和,R1,的比值及比较用可调电阻,Rn,而与粗导线电阻,r,无关。比值,R2/R1,称为直流双臂电桥的倍率。,5,电桥平衡时：被测电阻值,=,倍率读数,比较用可调电阻读数,因此，为了保证测量的准确性，连接,Rx,和,Rn,电流端钮的导线应尽量选用导电性能良好且短而粗的导线。,只要能保证 ，,R1,、,R1,、,R2,和,R2,均大于,10,，,r,又很小，且接线正确，直流双臂电桥就可较好地消除或减小接线电阻与接触电阻的影响。因此，用直流双臂电桥测量小电阻时，能得到较准确的测量结果。,6,QJ44,型直流双臂电桥,二 直流双臂电桥使用方法,常用直流双臂电桥，测量范围,0.000 001-11,欧姆,适用于测量高压电机和容量较大的低压电机的直流电阻，也可用于测量阻值比较小的电阻。,7,C,-,电流端钮，,P,-,电压端钮，,C1,和,P1,一组，,C2,和,P2,一组,检流计,-,平衡指示,调零旋钮,-,非测量状态下调整指针零位,灵敏度开关（旋钮）,-,调整检流计反应程度,检流计开关,-,检流计通,/,断电源开关,B,外,-,外接电源（一般不用）,8,X100,X0.01,-,倍率旋钮,0.01,0.10,-,桥臂电阻,1,（旋钮）,0.001,0.01,-,桥臂电阻,2,（微调转盘）,B,按钮,-,被测回路电源开关（对被测电阻通电及充电）,G,按钮,-,测量开关,9,测量步骤,：,1,、接线。测量时，用多股引线将电桥,P1,和,C1,接被测电阻的一端，,P2,和,C2,接绕组另一端，接线应紧固，接触良好，两,P,引线应靠内侧接，即,P1,、,P2,（电压线）接入点比,C1,、,C2,（电流线）更靠近电阻。,2,、校零。打开检流计开关,K1,（右上角），打开灵敏度旋钮开关，调整调零旋钮使指针指零。,3,、通电。按下旋动锁住,B,钮（电源开关）。大容量设备需等待充电过程。,10,测量步骤,：,4,、测量。,点,按,G,钮（测量开关），观察检流计指针的偏转，反复调整倍率、桥臂电阻和微调转盘直至指针指零，,抬起,G,钮后,，再解锁抬起,B,钮。,5,、读数。读出四位有效数值组合，第,1,位：桥臂电阻,1,数值；第,2,位：微调转盘数值；第,3,位：微调转盘刻度数；第,4,位（估读数）：微调转盘刻度小格内位置比例。再将读数组合成数值，最后乘以倍率。,6,、结束。将灵敏度旋钮开关旋至最小位置（迟钝）至关闭，关闭检流计开关,K1,。,11,注意事项,：,1,、测量时应密切关注检流计指针的偏转，随时注意抬起放开,G,钮，防止指针偏转过度损坏检流计表头。,2,、,G,钮应点按，不能长时间按住不放，否则会损坏接点。,3,、测量时先按下锁住,B,钮后按,G,钮，关闭时先抬起,G,钮后抬起,B,钮。,4,、测量全部完成应检查各开关是否关闭，特别是检流计开关和,B,钮开关，否则长时间放置会消耗电池。,12,电池盒,：,1,、,3,节,9V,电池（叠层电池），检流计电源，检流计开关,2,、,6,节,#1,电池，被测回路电源，,B,钮开关,13,测量目的,三,电机直流电阻测量,检查电机各相绕组是否有断股、断线、脱焊或匝间短路。,14,高压电机,高压电机基本都是星形接法，中性点没有引出（在内部焊接一起）时测量,线间直阻,，应分别测量,UV,、,VW,、,WU,阻值。中性点有引出在外时测量,相间直阻,，应分别测量,U1U2,、,V1V2,、,W1W2,各相阻值。,15,低压电机,低压电机为了能变换星形或三角形接法，各相绕组首尾均引入接线盒，测量时应拆开连接片，分别测量,U1U2,、,V1V2,、,W1W2,各相阻值。,星形接法示意,16,低压电机,低压电机为了能变换星形或三角形接法，各相绕组首尾均引入接线盒，测量时应拆开连接片，分别测量,U1U2,、,V1V2,、,W1W2,各相阻值。,三角形接法示意,17,测量接线图,18,试验步骤,在不确定被测的阻值大小时先进行粗测。,接好线打开检流计开关,K1,，打开灵敏度旋钮开关先转到最小位置（迟钝），调整调零旋钮使指针指零，按下旋锁住,B,钮（电源），点按,G,钮（测量），观察检流计指针的偏转，反复调整倍率、桥臂电阻和微调转盘直至指针指零，找到大致平衡位置后，,抬起,G,钮,，再将灵敏度旋钮开关转到最大位置（灵敏），再进一步进行精确测量，得出的读数至少应有四位数，其它相测量可不再进行粗测（大致阻值已知）。,19,1,、三相电阻值,线间差别,不超过,1%,，,相间差别,不超过,2%,。即将测得的三个数据进行比较，最大的减最小的差值，再除以最小值的百分数就是误差。,2,、与历史数据相差不大。,3,、注意测量过程中温度变化对阻值的影响。,电机绕组电阻值互差判断标准,20,四,开关回路电阻测量,测量目的,检查开关各相导电回路的接触情况，即回路电阻或接触电阻。,试验步骤,测量方法与电机相同，根据需要分别测量开关合闸时各相断口上下端或各相回路首尾之间的阻值。,判断标准,1,、根据厂家说明书或标准规程的规定限值判断。,2,、与其它相测量结果比较相差不大。,21,讲课结束，谢谢大家！,22,
