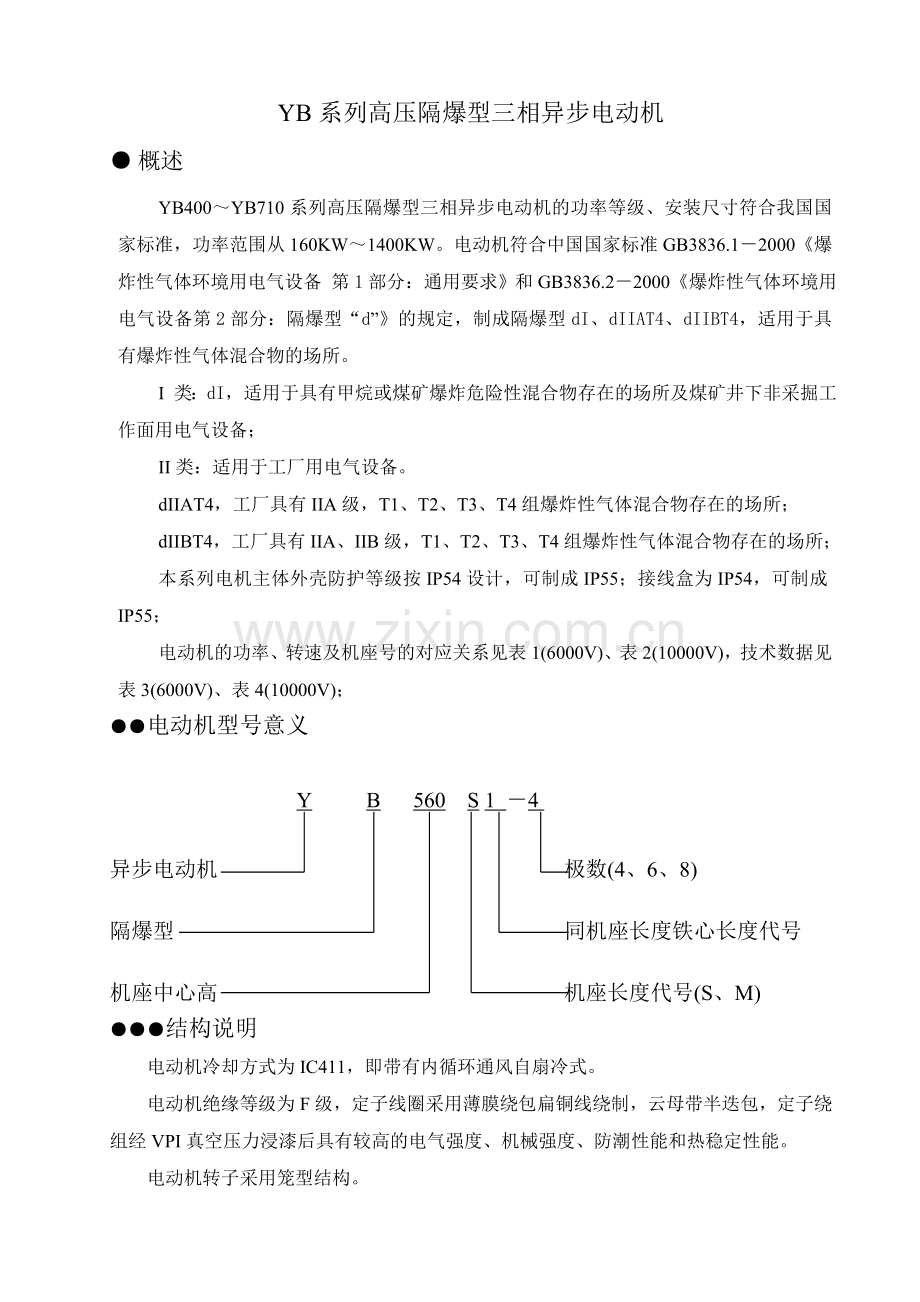

YB系列高压隔爆型三相异步电动机
● 概述
YB400～YB710系列高压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准，功率范围从160KW～1400KW。电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI、dIIAT4、dIIBT4，适用于具有爆炸性气体混合物的场所。
I 类：dI，适用于具有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿井下非采掘工作面用电气设备；
II类：适用于工厂用电气设备。
dIIAT4，工厂具有IIA级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；
dIIBT4，工厂具有IIA、IIB级，T1、T2、T3、T4组爆炸性气体混合物存在的场所；
本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；
电动机的功率、转速及机座号的对应关系见表1(6000V)、表2(10000V)，技术数据见表3(6000V)、表4(10000V)；
●●电动机型号意义

Y B 560 S 1 －4

异步电动机 极数(4、6、8)

隔爆型 同机座长度铁心长度代号

机座中心高 机座长度代号(S、M)
●●●结构说明
电动机冷却方式为IC411，即带有内循环通风自扇冷式。
电动机绝缘等级为F级，定子线圈采用薄膜绕包扁铜线绕制，云母带半迭包，定子绕组经VPI真空压力浸漆后具有较高的电气强度、机械强度、防潮性能和热稳定性能。
电动机转子采用笼型结构。
电动机接线盒为半斜面式，盒内有宽敞的接线腔，接线端子绝缘采用优质DMC塑料。
电动机设置有定子测温，轴承测温和防冷凝加热装置等。
电动机采用滚动轴承结构，并设有注油装置，可不停机补充润滑脂。
●●●●使用条件
额定电压：6000V、10000V
额定频率：50Hz
工作制：S1
环境空气温度：－20℃～＋40℃
海拔高度：不超过1000m

表1 Table 1(6000V)
机座号
Frame size
同步转速Synchronous Speed(r/min)
1500
1000
750
600
功率Output（kW）
YB400S1
200
160
—
—
YB400S2
220
185
—
—
YB400M1
250
200
160
—
YB400M2
280
220
185
—
YB400M3
315
250
200
—
YB450S1
315
250
200
160
YB450S2
355
280
220
185
YB450S3
400
315
250
200
YB450M1
450
355
280
220
YB450M2
500
400
315
250
YB560S1
500
400
315
—
YB560S2
560
450
355
—
YB560M1
630
500
400
—
YB560M2
710
560
450
—
YB630S1
800
630
500
—
YB630S2
900
710
560
—
YB630M1
1000
800
630
—
YB630M2
1120
900
710
—

表2 Table2(10000V)
机座号
Frame size
同步转速Synchronous Speed(r/min)
1500
1000
750
600
功率Output（kW）
YB710S1
900
710
560
—
YB710S2
1000
800
630
—
YB710M1
1120
900
710
—
YB710M2
1250
1000
800
—
YB710M3
1400
1120
900
—
表3Table3(6000V)
型号
Type
功率
Rated
Output
(Kw)
电流
Rated
Current
(A)
转速
Rated
output
(r/min)
效率
Eff
(%)
功率因数
Power factor
(cosφ)
堵转转矩
额定转矩
Locked torque
Rated torque
堵转电流
额定电流
Locked current
Rated current
最大转矩
额定转距
Max torque
Rated torque
振动
Vibration
(mm/s)
噪音
Noise
dB(A)
飞轮力矩
Moment of
inertia
(kg.m2)
重量
Weight
(kg)
同步转速1500转/分 Synchronous speed 1500r/min
`
``
YB400S1-4
200
24.2
1488
93.5
0.85
1.2
6.5
2.2
2.8
106
32
2050
YB400S2-4
220
26.5
35
2100
YB400M1-4
250
30.3
108
40
2240
YB400M2-4
280
33.9
44
2320
YB400M3-4
315
38.1
47
2440
YB450S1-4
315
37.9
94
60
3100
YB450S2-4
355
42.8
65
3200
YB450S3-4
400
48.2
75
3350
YB450M1-4
450
54.2
85
3600
YB450M2-4
500
60.2
100
3750
YB560S1-4
500
58.9
1490
95.0
0.86
0.90
6.0
2.2
2.8
108
72
4800
YB560S2-4
560
66
111
82
5000
YB560M1-4
630
73.8
95.5
90
5200
YB560M2-4
710
83.2
96
5300
YB630S1-4
800
93.7
0.86
6.5
130
6370
YB630S2-4
900
105.4
138
6520
YB630M1-4
1000
116.6
96.0
150
6850
YB630M2-4
1120
130.5
113
158
7005
同步转速1000转/分 Synchronous speed 1000r/min
YB400S1-6
160
21.2
987
93
0.82
1.2
6.0
2.0
2.8
102
47
2100
YB400S2-6
185
23.3
50
2230
YB400M1-6
200
25.2
54
2310
YB400M2-6
220
27.8
60
2400
YB400M3-6
250
31.2
65
2500
YB450S1-6
250
31.2
0.83
105
75
3200
YB450S2-6
280
34.9
85
3300
YB450S3-6
315
39.3
95
3450
YB450M1-6
355
44.3
110
3700
YB450M2-6
400
49.9
125
3850
型号
Type
功率
Rated
Output
(Kw)
电流
Rated
Current
(A)
转速
Rated
output
(r/min)
效率
Eff
(%)
功率因数
Power factor
(cosφ)
堵转转矩
额定转矩
Locked torque
Rated torque
堵转电流
额定电流
Locked current
Rated current
最大转矩
额定转距
Max torque
Rated torque
振动
Vibration
(mm/s)
噪音
Noise
dB(A)
飞轮力矩
Moment of
inertia
(kg.m2)
重量
Weight
(kg)
同步转速1000转/分 Synchronous speed 1000r/min
`
``
YB560S1-6
400
47.8
987
94.5
0.85
0.9
5.5
2.2
2.8
105
98
4750
YB560S2-6
450
53.6
95.0
108
4900
YB560M1-6
500
59.6
114
5150
YB560M2-6
560
66.6
123
5300
YB630S1-6
630
76.0
990
0.84
108
215
6330
YB630S2-6
710
85.6
226
6450
YB630M1-6
800
96.0
95.5
243
6790
YB630M2-6
900
108.0
254
6900
同步转速750转/分 Synchronous speed 750r/min
YB400M1-8
160
20.7
742
93.0
0.80
1.1
6.0
2.0
2.8
99
56
2260
YB400M2-8
185
23.9
60
2440
YB400M3-8
200
25.9
65
2050
YB450S1-8
200
25.9
80
3050
YB450S2-8
220
28.5
90
3180
YB450S3-8
250
32.3
102
100
3330
YB450M1-8
280
36.2
115
3550
YB450M2-8
315
40.7
130
3700
YB560S1-8
315
38.9
94.0
0.83
0.9

102
128
5100
YB560S2-8
355
4.07

102
141
5300
YB560M1-8
400
49.1
94.5

5.5

2.0

2.8
102
148
5600
YB560M2-8
450
55.1
102
160
5750
YB630S1-8
500
61.8
743
95.0
102
216
6465
YB630S2-8
560
68.3
0.83
105
230
6675
YB630M1-8
630
76.9
245
7010
YB630M2-8
710
86.2
95.5
258
7135
同步转速600转/分 Synchronous speed 600r/min
YB450S1-10
160
21.4
592
90
0.80
1.0
5.5
2.0
2.8
99
80
3050
YB450S2-10
185
24.7
90
3200
YB450S3-10
200
26.7
100
3350
YB450M1-10
220
29.4
115
3600
YB450M2-10
250
33.4
102
130
3750

表4 Table4(10000V)
型号
Type
功率
Rated
Output
(Kw)
电流
Rated
Current
(A)
转速
Rated
output
(r/min)
效率
Eff
(%)
功率因数
Power factor
(cosφ)
堵转转矩
额定转矩
Locked torque
Rated torque
堵转电流
额定电流
Locked current
Rated current
最大转矩
额定转距
Max torque
Rated torque
振动
Vibration
(mm/s)
噪音
Noise
dB(A)
重量
Weight
(kg)
YB710S1-4
900
63.6
1490
95.5
0.86
1.0
6.0
2.0
2.8
111
9000
YB710S2-4
1000
69.9
96
9230
YB710M1-4
1120
78.3
113
9750
YB710M2-4
1250
85.4
0.88
10050
YB710M3-4
1400
95.7
10100
YB710S1-6
710
50
990
94.6
0.84
0.8
6.0
2.0
2.8
108
8700
YB710S2-6
800
57.5
95.5
8900
YB710M1-6
900
64.8
9600
YB710M2-6
1000
70.8
96
0.85
9800
YB710M3-6
1120
79.2
110
10100
YB710S1-8
560
41.4
743
94
0.80
0.8
6.0
2.0
2.8
105
8900
YB710S2-8
630
46
95
9200
YB710M1-8
710
52
95.5
9600
YB710M2-8
800
58.3
9800
YB710M3-8
900
66
10000

YB2、YBK2系列低压隔爆型三相异步电动机
● 概述
YB2、YBK2系列低压隔爆型三相异步电动机的功率等级、安装尺寸符合我国国家标准。电动机符合中国国家标准GB3836.1－2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型dI，适用于具有爆炸性气体混合物的场所。
本系列电机主体外壳防护等级按IP54设计，可制成IP55；接线盒为IP54，可制成IP55；
电动机的功率、转速及机座号的对应关系：YB2系列电机见表5，YBK2系列电机见表6。技术数据YB2系列电机见表7, YBK2系列电机见表8；

表5 Table5(660/1140V)
机座号
Frame size
同步转速Synchronous Speed(r/min)
1500
1000
750
功率Output（kW）
YB2－400M3
315
－
－
YB2－400M4
355
－
－
YB2－400M5
400
－
－
YB2－400M6
500
－
－
YB2－450S2
355
－
－
YB2－450S3
400
－
－
YB2－450M1
450
－
－
YB2－450M2
500
－
－
YB2－450M3
－
－
355
表6－1Table6－1(380/660V)
机座号
Frame size
同步转速Synchronous Speed(r/min)
3000
1500
1000
750
功率Output（kW）
YBK2－225S
－
37
－
18.5
YBK2－225M
45
45
30
22
YBK2－315S
110
110
75
55
YBK2－315M
132
132
90
75
YBK2－315L1
160
160
110
90
YBK2－315L2
200
200
132
110
YBK2－355S1
185
185
－
－
YBK2－355S2
200
200
－
－
YBK2－355S
－
－
160
－
YBK2－355M1
220
220
185
－
YBK2－355M2
250
250
200
－
YBK2－355M
－
－
－
160
YBK2－355L1
280
280
220
185
YBK2－355L2
315
315
250
200

表6－2Table6－2(660/1140V)
机座号
Frame size
同步转速Synchronous Speed(r/min)
3000
1500
1000
750
功率Output（kW）
YBK2－225S
－
37
－
－
YBK2－225M
45
45
－
－
YBK2－315S
110
110
75
－
YBK2－315M
132
132
90
－
YBK2－315L1
160
160
110
－
YBK2－315L2
200
200
132
－
YBK2－355S1
185
185
－
－
YBK2－355S2
200
200
－
－
YBK2－355S
－
－
160
－
YBK2－355M1
220
220
185
－
YBK2－355M2
250
250
200
－
YBK2－355M
－
－
－
－
YBK2－355L1
280
280
220
－
YBK2－355L2
315
315
250
－
表7Table7(660/1140V)
型号
Type
功率
Rated
Output
(Kw)
电流
Rated
Current
(A)
转速
Rated
output
(r/min)
效率
Eff
(%)
功率因数
Power factor
(cosφ)
堵转转矩
额定转矩
Locked torque
Rated torque
堵转电流
额定电流
Locked current
Rated current
最大转矩
额定转距
Max torque
Rated torque
振动
Vibration
(mm/s)
噪音
Noise
dB(A)
重量
Weight
(kg)
YB2-400M3-4
315
332/192
1487
93.5
0.85
2.1
6.5
2.2
2.8
108
2490
YB2-400M4-4
355
372/215
1.2
2608
YB2-400M5-4
400
419/242
2727
YB2-400M6-4
500
520/300
3161
YB2-450S2-4
355
362/209
1486
94
3073
YB2-450S3-4
400
405/234
3191
YB2-450M1-4
450
456/263
3401
YB2-450M2-4
500
509/294
3562
YB2-450M3-8
355
409.8/236.6
745
0.8
0.9
2.0
102
3690

表8－1Table8－1(380/660V)
型号
Type
功率
Rated
Output
(Kw)
电流
Rated
Current
(A)
转速
Rated
output
(r/min)
效率
Eff
(%)
功率因数
Power factor
(cosφ)
堵转转矩
额定转矩
Locked torque
Rated torque
堵转电流
额定电流
Locked current
Rated current
最大转矩
额定转距
Max torque
Rated torque
振动
Vibration
(mm/s)
噪音
Noise
dB(A)
重量
Weight
(kg)
同步转速3000转/分 Synchronous speed 3000r/min
YBK2-225M-2
45
79/45.6
2960
92.5
0.90
2.0
7.5
2.3
3.5
94

YBK2-315S-2
110
192.2/111
2975
94.0
0.91
1.8
7.0
98

YBK2-315M-2
132
228.6/132
94.5

YBK2-315L1-2
160
276.2/159.5
94.6
0.92
101

YBK2-315L2-2
200
343.5/198.3
94.8

YBK2-355S1-2
185
320/184.7
94.6
0.91
1.8
2.2

YBK2-355S2-2
200
345.2/199.3
2978
94.8
0.92
1.8

YBK2-355M1-2
220
376.5/217.4
2980
94.8
1.6
105

YBK2-355M2-2
250
426/246
2976
95.2

YBK2-355L1-2
280
474.8/274.1
2980
95.2

YBK2-355L2-2
315
533.3/307.9
2977
95.4

同步转速1500转/分 Synchronous speed 1500r/min
YBK2-225S-4
37
69.5/40.1
1478
92.5
0.87
2.2
7.2
2.4
3.5
85

YBK2-225M-4
45
83.3/48.1
1476
92.8
84

YBK2-315S-4
110
195.9/113.1
1487
94.5
0.89
2.1
7.0
96

YBK2-315M-4
132
234.5/135.4
94.8

YBK2-315L1-4
160
282.6/163.2
95.0
0.90
100

YBK2-315L2-4
200
351.5/203
95.2
2.3

YBK2-355S1-4
185
325.6/188
94.9
0.89
2.1
2.2

YBK2-355S2-4
200
350.7/202.5
94.9
0.89
2.1

YBK2-355M1-4
220
384.7/222.1
94.9
0.90
104

YBK2-355M2-4
250
435.1/251.2
95.2

YBK2-355L1-4
280
486.4/280.8

YBK2-355L2-4
315
546/315.24

同步转速1000转/分 Synchronous speed 1000r/min
YBK2-225M-6
30
57.9/33.4
983
92.0
0.86
2.1
7.0
2.4
3.5
82

YBK2-315S-6
75
139.3/80.4
988
93.5
2.0
2.2
90

YBK2-315M-6
90
166/95.8
988
93.8

YBK2-315L1-6
110
201.2/116
988
94.0

YBK2-315L2-6
132
240.8/139
988
94.2
0.87

YBK2-355S-6
160
286/165.1
990
94.5
0.88
1.9
2.0
96

YBK2-355M1-6
185
330/190.5
990

YBK2-355M2-6
200
355.9/205.5
990

YBK2-355L1-6
220
391.8/262.2
990

YBK2-355L2-6
250
442.7/255.6
990

同步转速750转/分 Synchronous speed 750r/min
YBK2-225S-8
18.5
39.8/23
733
90.0
0.78
2.0
6.5
2.2
3.5
80

YBK2-225M-8
22
46.6/26.9
732
90.5

YBK2-315S-8
55
109.7/63.4
740
92.8
0.81
1.9
88

YBK2-315M-8
75
147.5/85.2
740
93.0

YBK2-315L1-8
90
176.8/102
740
93.8
0.82

YBK2-315L2-8
110
215/124
740
94.0

YBK2-355S-8
132
253.7/146.5
742
94.2
0.82
1.8
6.5
2.0
3.5
95

YBK2-355M-8
160
305.2/176.2
742

YBK2-355L1-8
185
352.6/203.6
742
93

YBK2-355L2-8
200
379.8/219.3
742
94.5
0.83

表8－2Table8－2(660/1140V)
型号
Type
功率
Rated
Output
(Kw)
电流
Rated
Current
(A)
转速
Rated
output
(r/min)
效率
Eff
(%)
功率因数
Power factor
(cosφ)
堵转转矩
额定转矩
Locked torque
Rated torque
堵转电流
额定电流
Locked current
Rated current
最大转矩
额定转距
Max torque
Rated torque
振动
Vibration
(mm/s)
噪音
Noise
dB(A)
重量
Weight
(kg)
同步转速3000转/分 Synchronous speed 3000r/min
YBK2-225M-2
45
46.4/26.8
2960
92.5
0.90
2.0
7.5
2.3
3.5
94

YBK2-315S-2
110
111/64
2974
94.0
0.91
1.8
7.0
98

YBK2-315M-2
132
132.3/76.4
2974
94.5

YBK2-315L1-2
160
159/91.8
2974
94.6
0.92
101

YBK2-315L2-2
200
197.8/114.2
2974
94.8

YBK2-355S1-2
185
184.1/106.3
2975
94.6
0.91
2.2

YBK2-355S2-2
200
199.2/115/
2979
94.8
0.92

YBK2-355M1-2
220
217.5/125.6
2980
94.8
1.6
105

YBK2-355M2-2
250
245.4/141.7
2978
95.2

YBK2-355L1-2
280
273.3/157.8
2978
95.2

YBK2-355L2-2
315
307.4/177.5
2975
95.4
0.95

同步转速1500转/分 Synchronous speed 1500r/min
YBK2-225S-4
37
40/23.3
1478
92.5
0.87
2.2
7.2
2.4
3.5
85

YBK2-225M-4
45
48/27.7
1476
92.8
84

YBK2-315S-4
110
112.6/65
1487
94.5
0.89
2.1
7.0
96

YBK2-315M-4
132
134.4/77.6
1487
94.8

YBK2-315L1-4
160
162.5/93.8
1487
95.0
0.90
100

YBK2-315L2-4
200
202.5/116.9
1487
95.2
2.3

YBK2-355S1-4
185
187.8/108.4
1488
94.9
0.89
2.2

YBK2-355S2-4
200
201.6/116.4
1487

YBK2-355M1-4
220
221.4/127.8
1487
0.90
104

YBK2-355M2-4
250
250.6/144.7
1487
95.2

YBK2-355L1-4
280
280/161.7
1487

YBK2-355L2-4
315
314.4/181.5
1488

同步转速1000转/分 Synchronous speed 1000r/min
YBK2-315S-6
75
80/46.2
988
93.5

2.0

2.2

90

YBK2-315M-6
90
96/55.4
93.8

YBK2-315L1-6
110
116.1/67
94.0

YBK2-315L2-6
132
138.5/80
990
94.2
0.87

YBK2-355S-6
160
165.6/95.6
94.5
0.88
1.9
2.0
96

YBK2-355M1-6
185
190.4/109.9

YBK2-355M2-6
200
205.6/118.7

YBK2-355L1-6
220
225/129.9

YBK2-355L2-6
250
254.8/147.1

一、订货须知
正常订货
1、 本样本提供数据仅供用户参考，具体如有变动，恕不另行通知；
2、 按本目录中提供的外形及数据表订购的产品须写明以下内容：产品型号、功率、电压等级、频率、安装方式、防护等级、热保护元件类型；
3、 特殊要求：
▲海拔，本目录产品适用于海拔1000m以下，否则应予以说明；
▲环境温度，高于40℃时应注明；
▲电压等级，非标电压时应注明；
非正常订货
若技术指标、功率、绕组（或端盖）热保护装置、接口尺寸等与数据表不一致时，则属非正常订货，应由供需双方签订技术协议。协议除包括上述内容外，还应注明电动机所拖动的设备，以及重新商定的技术指标及外形安装尺寸。对于输送机用３.３ＫＶ电机，电缆的引出设计为压盘式和高压电缆连接器（3.3KV高压电缆连接器）两种方式，订货时合同中如无要求，发货时按压盘出厂；
二、日常维护中注意事项
１、电动机到货后如不能立即安装，应储存于干燥处，并应避免振动及冲击伤害，电动机使用前须进行如下电气检验：
定子绕组对机壳及绕组相互间的冷态绝缘电阻不低于下表的规定
电压(V)
380
660
1140
3300
6000
10000
电阻(Ω)
20
25
30
100
100
100
２、经常清理电动表面污垢，否则，影响电机散热，也容易引起表面腐蚀；
３、经常清除接线盒中冷凝水及滋生的霉菌：进线口处的密封状况要完好如初；
４、注意有无局部过热及不正常的的响声，特别是轴承部位；
５、按要求加注润滑脂；
６、安装在金属焊接构架上的电机，应注意构架在使用中是否变形；
７、电动机长期不用时，应将水道内的积水排出，防止结冰胀裂水室。特别注意水口不用时应将螺堵拧上，防止杂店物进入水道影响水道畅通；
三、拆装注意事项
１、电动机的下列零件的加工与配合均有隔爆要求,在使用维护中应予以特别注意:
(1)机座； (2)前端盖； (3)后端盖； (4)前内盖； (5)后内盖；
(6)绝缘子； (7)端子板； (8)接线柱； (9)轴（转子）； (10)接线盒盖；
(11)接线盒座； (12)电缆引入装置。
２、拆装时不要磕碰电机绕组，若电机有内风扇，且其外径大于定子内径，抽出转子时应注意方向。
上述零件的隔爆面每次装配前应涂204－1无酸防锈油；核心提示：在生活中，长相平凡的我们总是羡慕那些“白富美”，觉得那是女人的骄傲，魔鬼身材天使样貌。而长得逊色的我们总会自卑，样子不好身材不好。但是，上帝给你关了一扇门,必然会为你开启一扇窗。有研究表明，女性8大部位越丑越健康，现在小编和大家一起来看看为我们健康自豪的8大部位吧。
　　在生活中，我们会质疑上帝为什么那么不公平，把所有好的一切都给了“白富美”，而长相平凡的我们只能其貌不扬，在人群中都会被淹没。其实，上帝是公平的，有研究表明，丑也是一种健康，身体有些部位越丑表示我们的身体越健康。

　　1、乳房小——脊柱更挺拔

　　研究发现，乳房越大，尤其是D罩杯以上的人，越容易出现上背痛及脊柱弯曲，乳房小的人则不会。

　　2、屁股大——心脑血管好

　　多项研究显示，臀部大的人体内“坏胆固醇”水平更低，“好胆固醇”水平更高，因而心脑血管硬化的几率较小。而且大屁股的人患糖尿病的风险也很低。

　　3、耳朵大——老了不失聪

　　生物医学指出，人的外耳越大，耳道获得的声音就越清晰，因此大耳朵的人很少因衰老而失聪。

　　4、长痣多——老得慢

　　身上痣多不仅难看，而且会使患皮肤癌风险增加10倍。但另一方面，研究表明，与无痣者相比，多痣的人一般比实际年龄年轻6-7岁，而且患心脏病及骨质疏松症等衰老性疾病的几率也比较低。

　　5、平足——腿部受伤少

　　最新研究发现，平足的人脚和腿部受伤少，20%足弓高的人受伤危险比平足者高6倍。

　　6、鼻子大——不易得感冒

　　研究发现，鼻子越大，吸入灰尘等污染物的几率越小，其抵御有害病菌的能力也更强，因此鼻子大的人很少得感冒或流感。

　　7、大腿粗——心脏好

　　国外一项为期12年、涉及3000名男子的研究显示，大腿周长60厘米以上、腿部肌肉强壮者，早亡和患心脏病风险大大降低。

　　8、脚趾短——跑得快

　　国外最新研究指出，人类进化过程中脚趾变短是为了跑得更快。长脚趾牵涉肌肉及骨骼更多，因而跑步更费劲，减震效果也差。

光明牛奶近期新出品“如实”酸奶，以“无添加·发酵乳”为口号大打健康牌，在这个人们疾呼要健康食品的时代，这个健
