OrCAD的基本操作.pptx

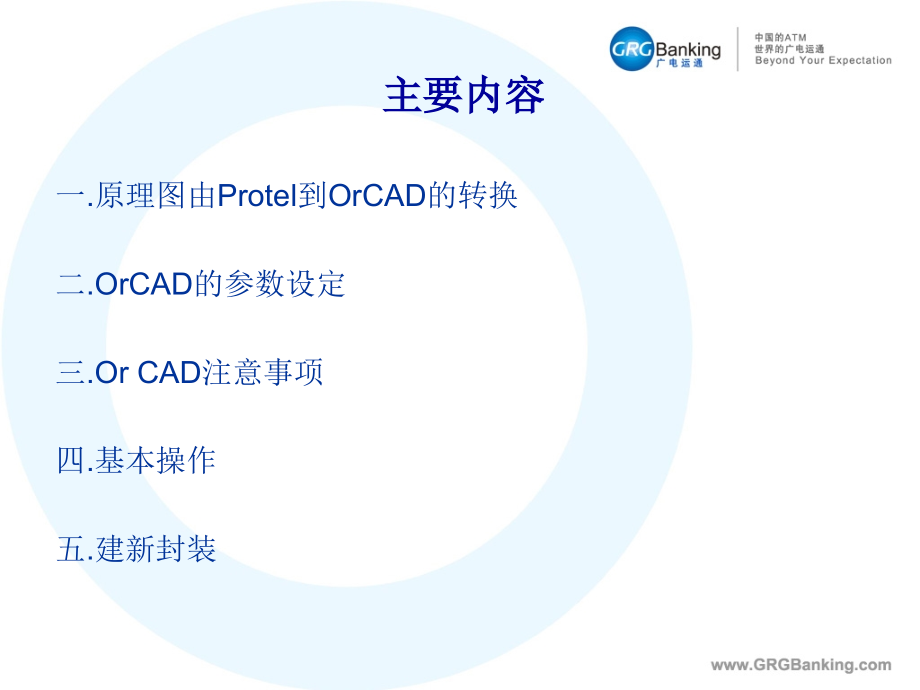

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,主要内容,一,.,原理图由,Protel,到,OrCAD,的转换,二,.OrCAD,的参数设定,三,.Or CAD,注意事项,四,.,基本操作,五,.,建新封装,1.,把原理图用,AD6,直接打开,注意：不要用,Protel,导出，即使是,Protel,文件也不用导出成,AD6,的文件,2.,在,AD6,中的项目面板中，选中需要转化的原理图，如图所示：,一,.,原理图由,Protel,到,OrCAD,的转换,原理图由,Protel,到,OrCAD,的转换,3.,然后点菜单,FILE,Save project as.,如图：,4.,在弹出的对话框中，选择保存的路径和名字，点确定,注意：保存的类型选择*,.dsn,5.,在转换过程中会弹出以下对话框：,我们一般选择第二项，保留所有的封装，并给他们不同的定义或名字，勾选选项,Remenber the answer and.,点,OK,6.,用,Cadence,中的,Design Entry CIS,打开刚保存过的文件。,或者直接双击刚保存过的文件，直接打开。,二,.OrCAD,的参数设定,1.,Option-Design Template,纸张尺寸的设定：,Select“mm”,Select“A3”,Fill with“1”,格点的设置,Fill with“2.54”,2.Tools-Annotate,重新排位号,3,.Tools-Design Rules Check,设计规则检查,Before run DRC,please,save all schematic,first.,HINT,4,.Tools-Create Netlist,产生网表,5,.Tools-Bill of Materials,产生,BOM,6,.Part Properties,注意事項,编辑,Part,属性，双击元器件封装也可以编辑,Step 1:Select part-Right button-Press,Edit Properties,Step1-1,Step1-2,三,.Or CAD,注意事项,1.,所有元器件可以从另外原理图复制使用，不用另外新建。,2.,保存路径不能有汉字，不能太深。,3.,元件属性的,PCB Footprint,栏必须填入元器件的,PCB,封装名。,4.ORCAD,会把￥,等字符认为是非法字符，如需要用符号表示，最好用“,_”,表示。,名切勿放在线交错点。,6,.Select,数个,Parts/Nets/Pins,按右,键选,Edit Properties,即可,同时编辑,.,7,.,a.Edit-Browse-,物件种类,:,产生物件列表一览视窗,b.Edit-Find(Ctrl+F):,寻找特定,物件,c.,Double click,以上物件列表,视窗第一栏位的,某物件,即可,开启,含有,该物件的线路图,.,8.,使文字,元件落在格點上,(Options-Preference-Grid Display),使文字,元件不用落在格點上,即可作微調,.,四,.,基本操作,1.,这些指令在菜单,place,下也可以找到。这是屏幕右 面显示的指令,添加元器件,添加线段,添加网络名,添加数据总线,添加节点,添加数据线接口,添加电源,添加地,设置层次原理图,添加,PORT,口,不同页面的接口,不连接点,添加线段,添加不规则图形,添加矩形,添加椭圆,添加圆弧,添加文字,2.,快捷键,i,键为放大,o,键为缩小,p,键为放元器件,r,键为旋转,注：如果某一个网络在不用的页面，须加,port,口。,ORCAD,做原理图不用做层次图,五,.,建新的封装,1.,首先点,FileNew Library,建立一个新的零件库,.,如下图：,注：一般常用的零件库不用新建，在,ORCAD,自带的库中 可以找到,.,2.,在下面新建的零件库名上，右键，选,New part,如下图：,3.,弹出一对话框，如下图：,元器件的,value,值,元器件名,元器件的,PCB,封装名,元器件分体的个数,元器件分体的形状相同,元器件分体的形状不同,4.,点,OK,编辑元器件（,part),1.,用面板右边的各个指令可以放置元器件的各个组成部分。,2.,选中放置的,Nets,，双击，可以编辑属性,3.,如果一个封装有多个,part,组成的话，可以用,viewpackage,指令查看,part.,欢迎提问！,Add your company slogan,Thank You!,谢谢！,
