配网工程处理图形与数据
图形和数据分开困扰
配网线路工程, 其实往往也就是城市线路改造工程及城农网线路改造工程, 这两个工程必需牵涉到
城市线路改造设计, 城农网改造线路设计, 还有对应大量预算工作。
设计线路困扰
在城市线路设计往往比很好设计线路, 比如架空线路, 城市道路通常比较直, 也比较规整, 不过城农网
线路设计往往就不一样了, 线路往往比较曲折, 因为农村实际情况对线路走向影响很大, 比如设计杆塔
地方有房屋, 有坑等等, 不得不挪到一边。线路要跨越房屋, 河流, 田地, 等等, 考虑原因就多了。
设计人员去实地勘测现场时也需要一个一个具体统计, 实地勘测时间也比较长, 有时候路还是斜, 只能
凭自己感觉, 往往去一下午, 或者一天。第二天绘制线路图纸, 造成往往记不清楚了, 忘记路口!
等等。
数据部分困扰
数据这块往往是有几年经验预算人员看着图纸, 在图纸上进行标识, 标识出来设备, 比如变压器, 用什么
型号, 开关, 配电柜, 悬式瓷瓶, 避雷器等等。不过图纸是有限, 往往一个电杆上有很多材料, 图纸上又有
很多电杆, 往往轻易犯错! 提料人员往往很痛苦, 哪个杆错了也极难去对照!

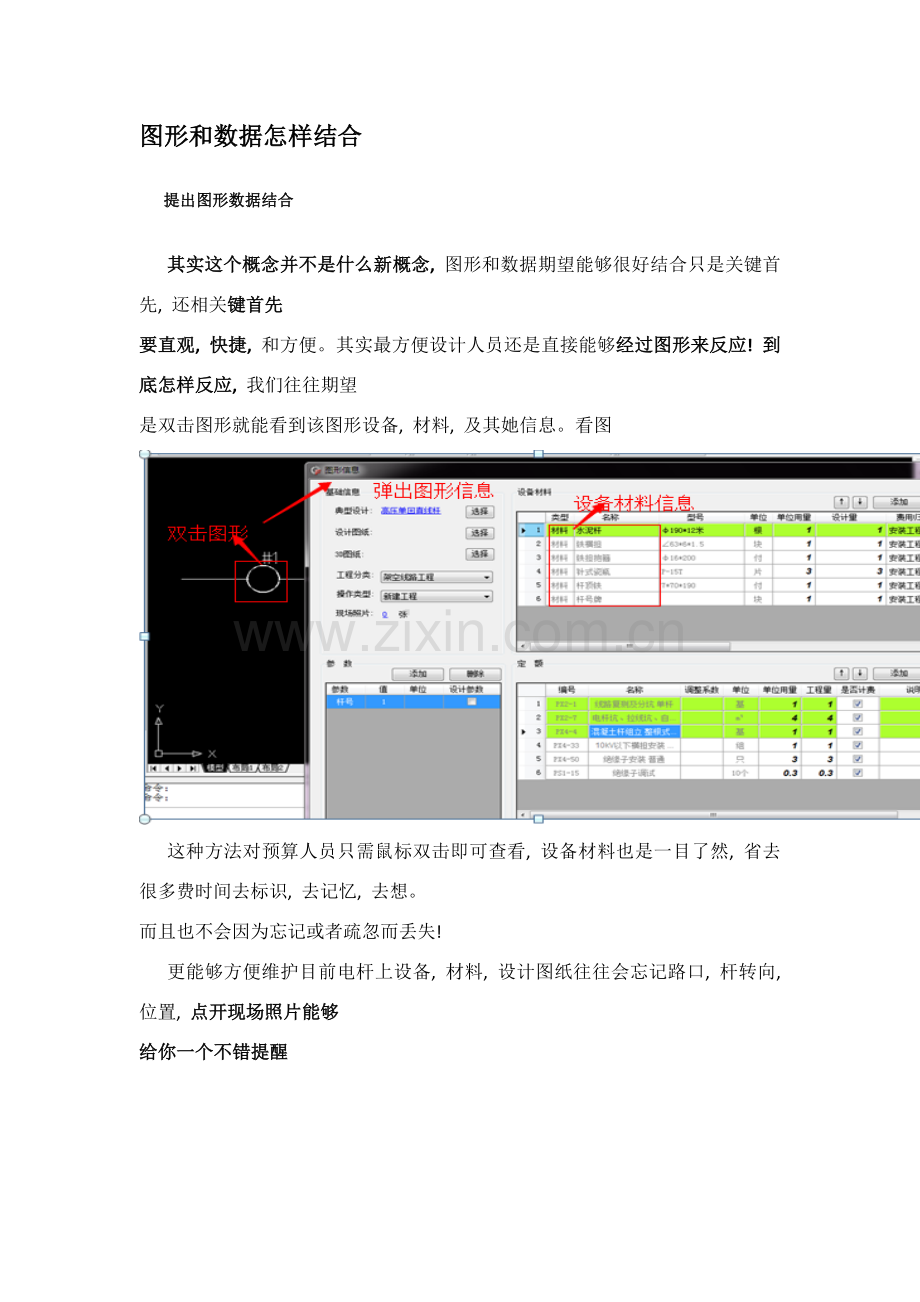

图形和数据怎样结合
提出图形数据结合

其实这个概念并不是什么新概念, 图形和数据期望能够很好结合只是关键首先, 还相关键首先
要直观, 快捷, 和方便。其实最方便设计人员还是直接能够经过图形来反应! 到底怎样反应, 我们往往期望
是双击图形就能看到该图形设备, 材料, 及其她信息。看图

这种方法对预算人员只需鼠标双击即可查看, 设备材料也是一目了然, 省去很多费时间去标识, 去记忆, 去想。
而且也不会因为忘记或者疏忽而丢失!
更能够方便维护目前电杆上设备, 材料, 设计图纸往往会忘记路口, 杆转向, 位置, 点开现场照片能够
给你一个不错提醒

设计图纸更是显得方便, 查看目前电杆杆头信息, 具体信息等等!

图形和数据统计
看到上边图形和数据绑定, 数据统计显得必不可少, 往往图形上有百计设备材料信息, 统计此时显得非常关键和必需。
下图看出统计设备材料信息, 而且导出统计材料信息

这显得愈加人性化, 数据和图形完美结合, 统计出我们材料即可, 导出报表!
图形和经典设计
架空线路

在架空线路中很多电杆设备材料大多都有反复, 我们提出经典设计, 其实也不是什么新概念了, 就已经

开始提出经典设计概念。甚至更早, 只是还没有普遍共识这个问题, 我们能够做出一个通用材料模板即可, 每个不一样
杆只需稍加修改, 即可完成我们工作!

是不是简便了很多呢!
经典设计库已经含有, 当然也能够自定义

生成预算

其实还有很多方便快捷设置和功效, 不在一一介绍, 想了解更多大家看视频请看下篇预算篇
