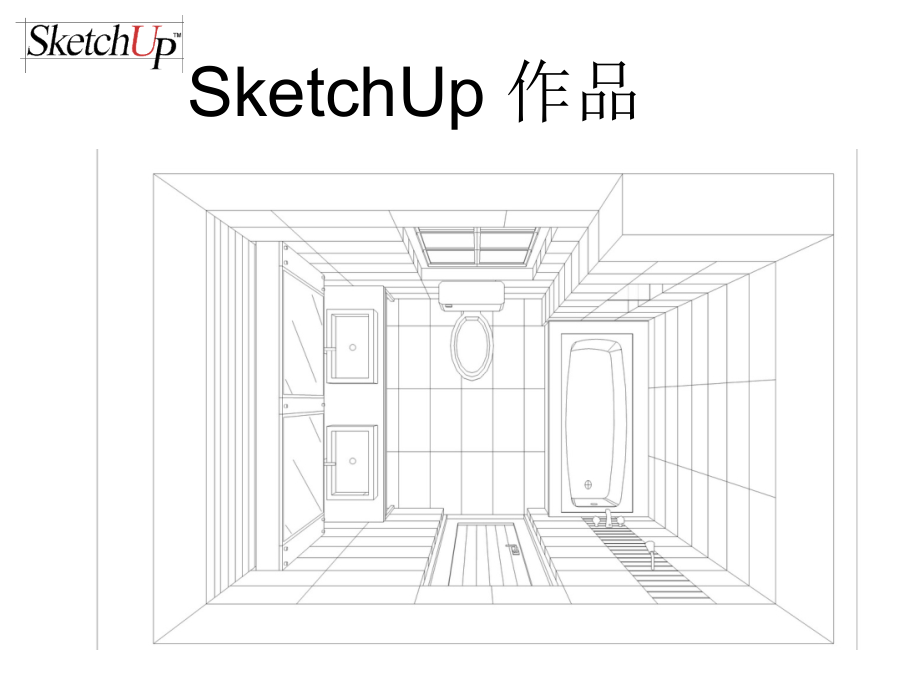

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,SketchUp 6.0,中文版,入门学习,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,SketchUp,作品,有用的网站,官方宣传视频,大 纲,一、,基本设置,：讲述如何配置,SU,环境。,二、,命令及需要注意的问题,：主要讲述,SU,的基本命,令使用，操作技巧，在使用,SU,时容易出现的问题,及解决办法。在过程中会以一些实例来具体说明。,三、,总结,：,SU,操作技巧的总结，使用,SU,进行创作的建,议，如何用,SU,进行创作？。,四、,其它,：快速参考卡，更多的学习资源介绍。,一、基本设置,1,、导入快捷键定义文件,打开,sketchup,在“窗口”菜单中打开“系统属性”，或,Shift+P,，打开“快捷键”,点击“导入”,导入“用户设置,.dat”,文件,在对话框中找到“用户设置,.dat”,文件并单击“导入”,“,用户设置,.dat”,文件就,是快捷键定义文件,2,、设置图形模板,在“窗口”菜单中打开“系统属性”，或,Shift+P,，打开“模板”,在此选择“毫米”的模板,还可以通过“浏览”导入其它模板,3,、设置文档路径,在“窗口”菜单中打开“系统属性”，或,Shift+P,，打开“文档”,请注意常用设置：组件库和材质库。,4,、加入,SU,插件,找到,SU,的安装路径，打开,Plugins,文件夹。,把要加入的插件文件复制到该文件夹即可。,多了一个,plugins,菜单,所对应的插件文件,二、命令及需要注意的问题,常用命令的应用,1,、掌握基本的绘图命令。,2,、灵活使用常用命令（移动,/,复制,/,阵列、推拉、旋转、测量、标注、缩放）。,3,、掌握特殊命令：放样、布尔运算、编辑材质贴图坐标,详细操作见,Flash,文件演示,1,、成面的条件,面是由边线构成，线必须在同一个平面,线必须是封闭的,线没有封闭,线条不在同一个平面,2,、基本几何形体,使用移动命令,ALT,键妙用,用比例缩放工具实现几体变形,3,、在圆弧上求出中点,利用插件程序,利用“量角器,/,辅助线”命令作辅助线,4,、推拉问题,面的推拉受线的制约,推拉命令,5,、调整组件的坐标,组件坐标决定插入组件的方式,调整坐标之前,调整坐标之后,比例工具,按住,SHIFT,键，则将对物体进行等比缩放。而按住,CTRL,键则对物体进行中心缩放。,输入数值代表比例系数。,输入带单位的数值代表需要缩放的具体尺寸。,输入多个数值，用逗号分隔开，代表在多个方向上不同的缩放值。,6,、比例工具的使用,7,、采用放样命令做女儿墙,截面,+,路径,放样（路径跟随）,ALT+F,8,、一条线会影响到组件,这里有一条隐藏的线,9,、虚显特征物体,“,查看”菜单中的“,虚显特征物体,”能以虚显模式查看到被隐藏的物体,如果我们在组件内部编辑状态下，隐藏了组件内部的物体。那么当我们回到主场景时，我们将不能显示被隐藏的物体，只能用“虚显隐藏物体”看到被隐藏的物体。,10,、材质的赋予,使用“填充工具”给对象赋材质,组件填充,：对组件进行外部编辑赋予材质时，只有使用默认材质的面会被赋予材质。,邻接填充,(CTRL),：填充一个表面时按住,Ctrl,键，会同时填充与所选表面相邻接并且使用相同材质的所有表面。,替换材质,(SHIFT),：填充一个表面时按住,Shift,键，会用当前材质替换所选表面的材质，模型中所有使用该材质的物体都会同时改变材质。,提取材质,(ALT),：激活填充工具时，按住,Alt,键，再点击模型中的实体，就能提取该实体的材质。,11,、贴图材质的调整,调整贴图坐标,贴图投影的用法,打开投影,没有打开投影,12,、阵列命令的使用,平行阵列,弧形阵列,沿弧线阵列,13,、剖面的应用,我们可以借助剖面，对物体进行切割，做出剖面图，平面图，分析图。而且这些图我们都可以导入到,CAD,中做参考。,利用剖面功能，我们还可以,很方便的对一些异形体块,进行切割。,利用剖面可以做出剖切动画。,三、总结,1,、,SketchUp,与,AutoCAD,配合使用的模式,建筑方案已经形成，利用,CAD,图纸，借助,SketchUp,快速建立,3D,模型，为效果图做准备。,设计师本人就是,SketchUp,的使用者，他就可以直接利用,SketchUp,来做方案，方案的模型建立好之后，直接就能够导出,CAD,的平、立、剖面图，极大的提高了出方案，甚至是建筑施工图的效率。,根据应用目标的方式的不同，主要有两种模式,:,2,、操作技巧,选择的时候，双击一个单独的面可以同时选中这个面和组成这个面的线。,三击物体上的任何一个面，可以选择整个物体的面和线。,选择物体，用比例缩放命令，选择缩放方向以后输入,-1,，可以镜相物体。,利用推拉命令一次，下次运用推拉命令时双击可重复上次的尺寸。,选择物体时按住,ctrl,可以增加选择,按住,shift,可以加,/,减选择，同时按住,ctrl,和,shift,为减选择。,shift+,鼠标中键为,pan,功能。,当锁定一个方向时,(,如平行,极轴等,),按住,shift,可保持这个锁定。,3,、使用建议,善于使用改变坐标系统，快速建立作图平面。,红,/,绿轴是作图平面,通过改变坐标系统来影响比例变形的方向。,善于使用辅助线和,ALT,键。,可同时打开多个,SketchUp,，在不同的文件里提取组件。,善于使用“组”功能，将不同组的对象重新归类管理。,“组”可以随心所欲地建立和炸开,4,、如何用,SU,创作？,方案构思,建大的形体进行推敲，逐步确定大形体的精确尺寸。忽略细部构件设计。,把需要深入细部的构件定义为组件。,把阳台、门窗等组件按层分开，便于控制。,细部设计,把需要深入细部设计的组件另存为,skp,文件,新建目录，复制组件文件,在新目录深化组件,skp,文件。,完成模型,用深化组件,skp,替换总图中组件。,导出,3ds,文件渲染成效果图、或者输出,3D,动画，进入后期制作。,四、其 它,结 束,谢谢！,
