电焊工必知必会题库.doc

电焊工必知必会题库
第一部分 必知必会题库
一、填 空：（29题）
1、含Cr量(          )钢，称为不锈钢。
答案：12%
2、焊工应穿（          ），戴工作帽，上衣不准扎在裤子里。
答案：帆布工作服
3、在风力超出（    ）级时禁止进行露天进行焊接或气割。
答案：5
4、在潮湿地方进行电焊工作，焊工必须站在（           ）上，或穿 (          )。
答案：干燥木板上、橡胶绝缘鞋
5、氧气瓶内压力降到(        )千帕，不准使用。用过瓶上应写明(          )。
答案：0.196、空瓶
6、在工作地点，最多只许有(        )个氧气瓶：（     ）个工作，（       ）个备用。
答案：两、一、一
7、使用中氧气瓶和乙炔瓶应 （         ）放置，并(          )，氧气瓶和乙炔气瓶距离不得小于(     )米。
答案：垂直、固定起来、8

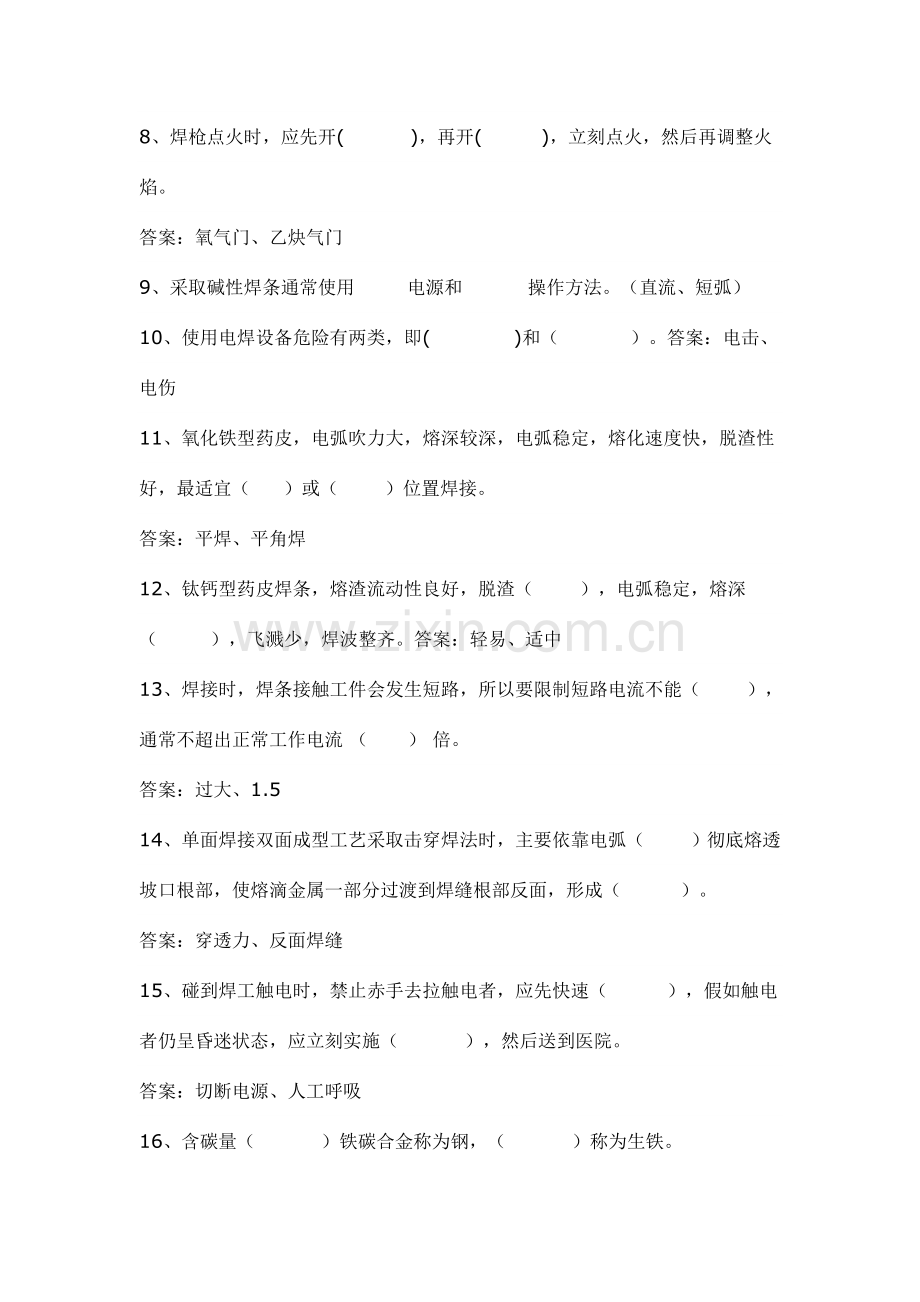

8、焊枪点火时，应先开(          )，再开(         )，立刻点火，然后再调整火焰。
答案：氧气门、乙炔气门
9、采取碱性焊条通常使用        电源和          操作方法。（直流、短弧）
10、使用电焊设备危险有两类，即(        )和（         ）。答案：电击、电伤
11、氧化铁型药皮，电弧吹力大，熔深较深，电弧稳定，熔化速度快，脱渣性好，最适宜（     ）或（       ）位置焊接。
答案：平焊、平角焊
12、钛钙型药皮焊条，熔渣流动性良好，脱渣（       ），电弧稳定，熔深（        ），飞溅少，焊波整齐。答案：轻易、适中
13、焊接时，焊条接触工件会发生短路，所以要限制短路电流不能（       ），通常不超出正常工作电流 （      ） 倍。
答案：过大、1.5
14、单面焊接双面成型工艺采取击穿焊法时，主要依靠电弧（       ）彻底熔透坡口根部，使熔滴金属一部分过渡到焊缝根部反面，形成（         ）。
答案：穿透力、反面焊缝
15、碰到焊工触电时，禁止赤手去拉触电者，应先快速（         ），假如触电者仍呈昏迷状态，应立刻实施（          ），然后送到医院。
答案：切断电源、人工呼吸
16、含碳量（          ）铁碳合金称为钢，（          ）称为生铁。
答案：低于2%、超出2%
17、手工电弧焊有两种引弧方法，即（         ）线接触法和（         ）点接触法。
答案：磨擦法、敲击发
18、表征金属材料塑性指标是（           ）和（            ） 。
答案：延伸率、断面收缩率
19、焊接质量检验大致分为（           ）和（               ） 两种。
答案：非破坏性、破坏性
20. 电焊工电动工具、机具应（ ）或（ ）良好。
答案：接地、接零
21. 使用金属外壳电气工具时应带（ ）。
答案：绝缘手套
22.砂轮片有缺损或裂纹者不准使用，其工作转速应与砂轮机转速相符。砂轮片有效半径磨损到原半径（ ）时应更换。
答案：三分之一
23. 现场暂时照明线路应相对固定，并经常检验、维修。照明灯具悬挂高度应不低于（ ）m。
答案：2.5
24.发觉有些人触电，应（立刻切断电源），使触电人脱离电源，并进行抢救。如在高空工作，抢救时应注意（ ）。
答案：预防高空坠落
25. 上爬梯应逐挡检验爬梯是否牢靠，上下爬梯应抓牢，并不准两手同时抓一个梯阶。垂直爬梯宜设置人员上下作业（ ），并制订对应使用管理要求。
答案：速差自控器
26. 在潮湿地方进行电焊工作，焊工必须站在干燥木板上或（ ），禁止穿潮湿衣服。
答案：穿橡胶绝缘鞋
27. 使用中氧气瓶和乙炔瓶应垂直放置，并固定起来。氧气瓶和乙炔气瓶距离不得小于（ ）米。
答案：5
28. 采取碱性焊条通常使用直流电源和（ ）操作方法。
答案：短弧
29. 禁止氧气瓶、乙炔瓶、胶管与（ ）、油脂和（ ）接触。
答案：油类、明火

二、选 择：（39题）
1.能够完整地反应晶格特征最小几何单元称为（  ）。
A晶粒    B晶胞    C 晶面    D晶体
答案：B
2.（  ）目标是使晶核长大速度变小。
Ａ 热处理 Ｂ 变质处理 Ｃ 冷处理   Ｄ 强化处理
答案：B
３.金属发生同素异构转变时与（  ）一样是在恒温下进行。
Ａ 金属蠕变 Ｂ 金属强化   Ｃ 金属变形   D 金属结晶
答案：D
4.金属在固态下随温度改变，由一个晶格转变为另一个晶格现象称为（  ）。
A 晶格转变 B 晶体转变   C 同素异构转变    D 同素同构转变
答案：C
5.二元合金相图是经过（  ）方法建立起来。
A 模拟     B 计算    C 试验    D 分析
答案：C
6.碳溶于面心立方晶格γ—Fe中所形成固溶体称为（  ）。
A 铁素体   B 奥氏体 C 渗碳体   D 莱氏体
答案：B
7.碳溶于（  ）γ—Fe中所形成组织称为奥氏体。
A 金属晶体 B 密排立方晶格   C 面心立方晶格    D 体心立方晶格
答案：D
8.铁碳相图上共析线是（  ）线。
A ACD B ECF C PSD D GS
答案：D
9. 铁碳相图中GS线是冷却时奥氏体析出铁素体开始线，奥氏体向铁素体转变是（  ）。
A碳在奥氏体中溶解度达成饱和结果
B溶剂金属发生同素异构转变结果
C奥氏体发生共析转变结果
D溶质金属发生同素异构转变结果
答案：B
10.合金组织大多数属于（  ）。
A 金属化合物 B 单一固溶体 C 机械混合物 D 纯金属
答案：C
11.热处理是将固态金属或合金用适当方式进行（  ）以取得所需组织结构和性能工艺。
A 加热 冷却 B 加热 保温   C 保温 冷却   D 加热、保温和冷却
答案：D
12.热处理方法即使很多，但任何一个热处理都是由（  ）三个阶段组成。
A 加热、保温和冷却 B 加热、保温和转变 C正火 淬火和退火 D回火 淬火和退火
答案：A
13.正火与退火相比，主要区分是因为正火冷却速度快，所以取得组织（  ）比退火高些。
A较细、强度、硬度B较粗、强度、硬度C较细、塑性、硬度D较粗、塑性、硬度
答案：A
14.共析钢在冷却转变时，冷却速度越大，珠光体组织片层间距越小，强硬度（  ）。
A越高   B越低    C 不变    D与冷却速度无关
答案：A
15.工件出现硬度偏高这种退火缺点时，其补救方法是（  ）。
A调整加热和冷却参数重新进行一次退火 。B进行一次正火
C进行一次回火                          D以上均不行
答案：A
16.合金钢性能主要取决于它（  ），但能够经过热处理方法改变其组织和性能。
A工艺性能    B机械性能    C化学成份    D物理性能
答案：C
17.淬火钢回火时，伴随回火温度提升，其机械性能改变趋势是（  ）。
A 强硬度提升，塑韧性提升。        B强硬度降低，塑韧性降低。
C 强硬度提升，塑韧性降低          D强硬度降低，塑韧性提升。
答案：A
18. 35号钢铸造后存在魏氏体组织，再经正火处理后，得到均匀细小铁素体与（  ），合机械性能大大改进。
A珠光体，B奥氏体C渗碳体，D莱氏体
答案：A
19.对于过共析钢，要消除严重网状二次渗碳体，以利于球化退火，则必须进行（  ）。
A 等温退火   B 扩散退火   C 正火   D 安全退火
答案：C
20.中温回火温度是（  ）。
A 150~250 ℃， B 350~500 ℃，C 500~600 ℃ D 250~350 ℃
答案：C
21、拉伸试验所受载荷是（ ）载荷。
A、冲击    B、静    C、交叉
答案：B
22、在以下钢号中，（ ）是优质碳素结构钢。
A、20    B、Q235-A    C、T10
答案：A
23、焊接过程中，熔化金属自坡口反面流出，形成穿孔缺点称为（ ）。
A、未焊透    B、未焊满    C、烧穿
答案：C
24、在焊条药皮中，能促使电弧稳定燃烧物质是（ ）。
A、碳酸钙    B、萤石    C、白云石
答案：A
25、熔焊时，酸性熔渣主要用（ ）脱硫。
A、Mn和MnO    B、Ca和Cao    C、Si和SiO2
答案：A
26、气孔是在焊接熔池（ ）过程中产生。
A、一次结晶   B、二次结晶    C、三次结晶
答案：A
27、稳弧性、脱渣性、熔渣流动性和飞溅大小等是指焊条（ ）。
A、冶金性能    B、焊接性    C、工艺性能
答案：C
28、氧气、乙炔橡胶软管长度通常为（ ）。
A、5米    B、10米    C、15米以上
答案：B
29、板状对接立焊时，焊条倾角即焊条与焊件表面夹角应为（ ）度。
A、60~80    B、90    C、40~50
答案：A
30、电焊烟尘中含有7~16%SiO2，长久吸入会造成（ ）。
A、贫血    B、硅肺病    C、鼻腔溃疡
答案：B
31、焊工工作时，应穿（ ）帆布工作服，预防弧光灼伤皮肤。
A、白色    B、蓝色     C、灰色
答案：A
32、在金属容器或管道内和潮湿地方焊接时，照明安全电压为（ ）伏。
A、36    B、24    C、12
答案：C
33、电光性眼炎是电弧光中强烈（ ）造成。
A、红外线   B、紫外线    C、可见光
答案：B
34、手弧焊时，焊接电源种类应依照（ ）进行选择。
A、焊条直径    B、焊件厚度    C、焊条药皮性质
答案：C
35、V型坡口坡口角度（指坡口面两边合成角度）通常为（ ）度。
A、45    B、60~70    C、90
答案：B
36、回焊首尾法适适用于（ ）收弧。
A、酸性焊条    B、碱性焊条    C、酸、碱性焊条
答案：B
37、立焊时，中间焊道填充应适当做横向摆动，为使两侧坡口熔合良好，在坡口两侧应（ ）。
A、停留片刻    B、慢速折回    C、快速折回
答案：A
38、板状对接平焊时，焊条沿施焊方向倾角通常为（ ）度。
A、40~50    B、60~75    C、80~90
答案：B
39、钢中常见五种元素是（ ）。
A、碳、锰、硅、硫、磷    B、铁、碳、锰、硅、钒    C、铁、锰、碳、硫、磷
答案：A

三、判 断：（20题）
1. 熔敷金属机械性能试验包含拉伸试验和冲击试验两项。（ √ ）
2. 动铁芯响声大原因是动铁芯制动螺钉太松。( √ )
3. 假如焊件在焊接过程中产生压应力大于材料屈服点，则焊后不会产生焊接残余应力和残余变形。( × )
正确答案：假如焊件在焊接过程中产生压应力大于材料屈服点，则焊后会产生焊接残余应力和残余变形。
4. 对接接头假如焊缝金属许用应力与基本金属许用应力相等时，则可无须进行强度计算。( √ )
5. 12Cr1MoV钢和20钢手弧焊时，应该选取E5015焊条。( √ )
6. 低碳钢与低合金结构钢焊接时，要依照低合金结构钢选取预热温度，当强度等级超出500MP级低合金结构钢与低碳钢焊接时，预热温度不低于100℃，预热范围为焊缝两则各100毫米左右。( √ )
7. 奥氏体不锈钢与铜及其合金焊接时，用纯镍做填充金属材料可有效地预防渗透裂纹。( √ )
8. 高压容器焊缝应在带压力情况下进行补焊。( X )
正确答案：高压容器焊缝不应在带压力情况下进行补焊。
9. 焊接结构预热温度能够用碳当量来确定。( √ )
10. 定位器主要用来确定所装配零部件正确位置。( √ )
11、未受过专门训练人员能够进行焊接工作。（ X ）
正确答案：未受过专门训练人员不能进行焊接工作。
12、焊接缺点按其在焊缝中位置可分为：内部缺点和外部缺点两种。（√）
13、电弧电压与焊接电流之间关系不符合欧姆定律。（√）
14、磷是钢中杂质元素，它能提升钢脆性转变温度，产生冷脆。（√）
15、氧气软管和乙炔软管能够混用。（×）
正确答案：氧气软管和乙炔软管不能混用。
16、禁止使用没有减压器氧气瓶。（√）
17、焊缝外观检验是焊工必须进行自检项目。（√）
18、焊接材料是焊接时所消耗材料（包含焊条、焊丝、焊剂、气体等）通称。（√）
19、能够在油漆未干结构上进行焊接。（×）
正确答案：禁止在油漆未干结构上进行焊接。
20、电焊设备装设、检验和修理工作，必须在切断电源后进行。（√）

四、简答题：(28题)
1、电焊弧光中有那几个对人体有害光线？
答：可见光、红外线、紫外线。
2、电焊钳必须符合哪几项基本要求？
答：（1）须能牢靠地夹住焊条。
（2）确保焊条和电焊钳接触良好。
（3）更换焊条必须便利。
（4）握柄必须用绝缘耐热材料制成。
3、气瓶使用时，其涂色有哪些要求？
答：氧气瓶应涂天蓝色，用黑颜色标明“氧气”字样；乙炔气瓶应涂白色，并用红色标明“乙炔”字样；氮气瓶应涂黑色，并用黄色标明“氮气”字样；二氧化碳气瓶应涂铝白色，并用黑色标明“二氧化碳”字样。
4、钢中常见显微组织有哪些？
答：铁素体、渗碳体、奥氏体、马氏体、珠光体、索氏体、屈氏体、贝氏体。
5、碳钢按质量分类，可分为那几类？
答：普通碳素钢、优质碳素钢、高级优质碳素钢。
6、熔接工工作条件？
答：（1）具备电通经常识，具备本岗位要求上岗证；（2）使用焊机、氧气瓶、乙炔瓶、性能安全可靠；（3）焊把、割枪、工具使用良好；（4）防护用具齐全，并符合安全防护标准。
7、焊接前准备工作？
答：（1）穿戴好防护用具；（2）电焊机必须采取保护接地方法；（3）电焊工具：焊钳与电缆连接必须牢靠，接触良好，不得外露铜导线，以防触电。
8、熔接、切割作业前注意事项？
答：（1）预热金属，去除工件表面上氧化层和油水污物；（2）在水泥地上切割时，应垫高工作，铺设与地面防护层，预防水泥地面爆溅伤人；（3）被熔化熔渣从切口中燃烧，工作时预防回火，工作完成后按作业标准程序关闭气阀。
9、什么叫焊接？
答：焊接是经过对两物体分离处进行加热、加压或二者并用，使物体达成原子间、分子间结合一个永久性联接方法。
10、什么叫焊接性？
答：可焊性即焊接性，是指金属材料对焊接加工适应性，主要是指被焊金属材料在一定焊接工艺条件下，取得优质焊接接头难易程度。
11、焊前准备工作包含哪些内容？
答：焊前准备工作包含：材料准备、焊接用夹具选取。装配质量检验、坡口选取及加工和清理、定位焊等。
12、什么是可焊性？
答：在一定焊接工艺条件下金属取得优质接头可能性就叫金属可焊性。
13、什么是焊接裂纹？
答：在焊接压力及其它致脆原因共同作用下，焊接接头中局部地域金属原子结协力遭到破坏而形成新界面而产生缝隙，称为焊接裂纹。
14、什么叫焊接电弧？
答：具备一定电压两极间或电极与焊件间，在气体介质中产生强烈而持久放电现象，称为焊接电弧。
15、正接法有哪些特点？其适用范围怎样？
答：采取正接法时，工件接正极，正极区温度比负极区温度高，故工件熔深大，焊条熔化慢。适适用于焊接较厚工件。
16、反接法有哪些特点？其适用范围怎样？
答：采取反接法时，焊条接正极而熔化得快，工件熔深小，电弧较稳定，不易产生气孔。适适用于焊接薄钢板、有色金属、不锈钢、堆焊和碱性焊条焊接。
17、电焊条焊心有什么作用？
答：（1）作为电极起传导电流和引燃电弧作用；（2）作为填充金属与熔化母材形成焊缝。
18、电焊钳作用是什么？
答：电焊钳作用是夹持焊条和传导电流。
19、对电焊钳有哪些要求？
答：对电焊钳要求是导电性能好、不易发烧、重量轻，夹住焊条牢以及装换焊条方便等。
20、电焊钳规格、型号有哪些？
答：电焊钳有300A、500A两种规格，惯用型号为G——352，能安全经过300A电流。
21、焊接电缆有什么作用？
答：焊接电缆作用是传导焊接电流。
22、对焊接电缆要求？
答：对焊接电缆要求是：（1）用多股紫铜软线制成，要具备足够导电截面积；（2）轻易弯曲，柔软性要好，要便于操作又能减轻焊工劳动强度；（3）绝缘性良好。
23、焊接电缆有哪些型号？
答：焊接电缆型号有YHH型电焊橡皮套电缆及YHHR特软电缆两种。
24、黑玻璃有何作用？
答：黑玻璃作用是减弱电弧光和过滤红外线、紫外线。颜色以墨绿色和橙色为多。
25、黑玻璃型号有哪些？
答：按颜色深浅不一样分为6个型号，即7——12号，号数越大，色泽越深。
26、什么是气孔？
答：气孔，即焊接时熔池中气泡在凝固时未能逸出而残留下来所形成空穴。
27、气孔有那些种类？
答：气孔分为：密集气孔，条虫装气孔和针状气孔。
28、气孔对焊接性能有何影响？
答：气孔使焊缝有效工作截面减小，使焊缝机械性能下降，破坏了焊缝致密性，轻易造成泄露。

五、问答题：(27题)
1、焊缝外表缺点有哪些？产生原因？
答：（1）咬边。操作工艺不妥，焊接规范选择不正确。
（2）满溢。主要是坡口边缘污物未清理洁净；电流过大，焊条金属熔化，而母材没有得到充分熔化。
（3）焊瘤。主要是工作装配间隙太大，电流过大，以及焊接速度太慢。
（4）内凹。对于管子吊焊，气焊时因为焊丝顶托熔池力不够，造成熔化金属向下坠；电焊时因为焊条伸进坡口不够造成。
（5）过烧：焊接速度太慢，焊炬在某处停留时间太长，气焊时不恰当选取氧化焰等。
2、焊接工作安全技术有哪些内容？
答：（1）电气安全技术；
（2）气瓶安全技术；
（3）乙炔发生器安全技术；
（4）减压器安全技术；
（5）焊炬及割炬安全技术；
（6）橡胶软管安全技术。
3、焊条烘干注意事项有哪些？
答：（1）烘干焊条时，不可将焊条突然放入高温中或突然拿出冷却，防止药皮因骤然冷热产生开裂、剥落。
（2）烘干焊条适应渐渐升温、保温，并迟缓冷却。
（3）经烘干碱性焊条，使用前应放入温度控制在80~100℃焊条保温桶内，方便随用随取。
（4）当日用多少焊条烘干多少，剩下焊条再用时，仍需干燥。焊接主要部位焊条重复烘干次数不应多于两次。
4、怎样区分熔焊和钎焊？二者各有什么特点？
答：熔焊特点是焊件间产生原子结合，而钎焊则是利用熔点比焊件低中间介质——钎料将焊件连接起来。熔焊优点是焊接接头力学性能较高，连接厚件、大件时生产率高，缺点是产生应力、变形较大，热影响区发生组织改变；钎焊优点是加热温度低，接头平整、光滑、外形美观，应力、变形小，缺点是接头是接头强度低，装配时对装配间隙要求高。
5、二氧化碳气体和氩气都属于保护气体，试叙二者性质和用途？
答：二氧化碳是氧化性气体，作为焊接区域保护气体时，会使熔滴和熔池金属激烈地氧化，引发合金元素烧损，而且工艺性较差，会产生气孔和较大飞溅。所以，现在只能用于焊接低碳钢和低合金钢，不适适用于焊接高合金钢和有色金属，尤其是对不锈钢，因为会造成焊缝增碳现象，降低抗晶间隙腐蚀性能，所以用得更少。
氩气是惰性气体，因它不与熔化金属起任何化学反应，所以焊缝化学成份基本没什么改变，焊后焊缝质量良好，能够用来焊接各种合金钢、不锈钢和有色金属，因为氩气价格正在逐步降低，所以也大量用来焊接低碳钢。
6、为何手弧焊时要采取具备徒降外特征电源？
答：弧焊时，电弧静特征曲线与电源外特征曲线交点就是电弧燃烧工作点。手弧焊时，电弧静特征曲线呈L型。当焊工因为手抖动，引发弧长改变时，焊接电流也随之改变，当采取徒降外特征电源时，一样弧长改变，它所引发焊接电流改变比缓降外特征或平特征要小得多，有利于保持焊接电流稳定，从而使焊接过程稳定，所以，手弧焊时，应该采取具备徒降外特征电源。
7、焊条药皮有何功用？
答：（1）提升焊接电弧稳定性，确保焊接过程顺利进行。
（2）具备造渣能力，造气能力，能预防空气侵入熔滴及熔池。
（3）使焊缝金属顺利进行脱氧、脱硫及脱磷。
（4）具备向焊缝渗合金作用。
（5）药皮在焊接时形成套筒，使熔滴顺利过渡。
8、酸、碱性焊条各有何特点？
答：酸性焊条：具备较强氧化性，促使合金元素氧化；焊条对铁锈不敏感，焊缝极少产生由氢引发气孔；脱氧不完全，不能有效地去除焊缝里硫、磷等杂质，焊缝金属冲击韧性较低。
碱性焊条：焊条抗裂性很好，铁锈和水分等轻易引发氢气孔产生；要求直流电源进行焊接；脱氧较完全，有效地去除焊缝中硫和磷；能有效地进行合金化，焊缝金属机械性能良好；焊条不易产生气孔，而且能确保足够好工艺性能。
9、手工电弧焊基本工艺（引弧、运条、接头、收弧）特点怎样？
答：（1）引弧：采取低电压、大电流放电产生电弧。电焊条必须瞬时接触工件。
（2）收弧：转移法：将电弧逐步引向坡口斜前方，同时抬高焊条，熔池逐步缩小；堆叠法：在熔坑处采取断续灭弧动作或横摆点焊动作，使熔坑爆满，然后将电弧拉向一侧提起灭弧。
（3）运条：直线运条法：引弧后保持一定弧长，焊条一直向前移动；正锯齿形运条法：将焊条作正锯齿形摆动，到两侧时，稍停片刻；斜锯齿形运条法：将焊条作斜向锯齿形摆动，两侧停留时间是下短上长；月牙形运条法：将焊条沿焊接方向作月牙形摆动，在两侧停留片刻，以确保边缘充分熔化；环形运条法：将焊条连续打圈，并不停前移，控制铁水下流。
（4）接头：分相背接头、相向接头、分段退焊接头和中间接头。
10、试述焊剂在焊接过程中作用？
答：（1）焊剂熔化后浮在熔化金属表面，保护熔池，预防空气中有害气体侵蚀。
（2）焊剂具备脱氧与渗合金作用，与焊丝配合作用，使焊缝金属取得所需化学成份和机械性能。
（3）使焊缝成型良好。
（4）减缓熔化金属冷却速度，降低气孔、夹渣等缺点。
（5）预防飞溅，降低损失，提升熔缚系数。
11、试述交流弧焊机使用与维护应注意那些事项？
答：（1）应按照焊机额定焊接电流和负载连续率使用，不要超载。
（2）焊机不允许长时间短路。
（3）调整电流应在空载时运行。
（4）经常检验导线接触、保险丝、接地、调整机构等并试之完好。
（5）保持焊机清洁，干燥通风，预防灰尘和雨水侵入。
（6）放置平稳，工作完成切断电源。
（7）焊机要定时检修。
12、 试述手工电弧焊安全操作技术？
答：（1）注意空载电压不超出额定值，既：交流60V，直流90V
（2）去除焊渣应带防护镜
（3）人多施工区应设置遮度板，预防户弧光辐射
（4）带有焊条焊钳不可随意放置
（5）不随便扔焊条头，应集中堆放。尤其注意防火
（6）焊接有色金属，镀锌管或合金时，应带口罩预防氧化锌吸入体内
（7）工作结束应清理场地、工具等，并切断电源
（8）焊机外壳接地
（9）焊件需要草木灰保温缓冷时，应注意周围物件，预防着火
（10）移动焊机或调换接线要断开电源
（11）容器内施焊，外面要人监护
（12）焊补盛装易燃易爆介质容器或管道时要置换合格，打开全部盖
13、惯用焊接检验方法有哪些？
答：焊接检验方法很多，但惯用有：(1)机械性能试验方法：它包含拉力试验、弯曲试验、冲击试验、疲劳试验和剪切试验等。(2)密封试验方法：它包含水压试验、气压试验和煤油试验。(3)无损探伤检验方法：它包含磁粉检验、χ射线和超声波检验等。
14、电焊符号包含哪些内容？
答：（1）基本符号：表示对横剖面形状符号。它所采取符号，近似于焊缝横剖面形状。（2）辅助符号：表示对焊缝辅助要求符号。（3）引出线：从关于焊缝处引出一条线来标注焊缝 各种符号和尺寸。（4）焊缝及坡口尺寸符号：通常图纸上不标注焊缝尺寸。
15、熔接工工作禁令？
答：（1）禁止酒后上岗或当班期间饮酒；（2）禁止工作时嬉戏、打闹、做与工作无关事情；（3）禁止赤膊、赤足、穿高跟鞋、凉鞋等参加作业；（4）禁止焊接和动火未经清洗易燃、易爆各种容器；（5）禁止靠近火源、油污接触或曝晒氧气瓶、乙炔气瓶、液化气瓶；（6）禁止敲撞、砸击氧气瓶、乙炔气瓶、液化气瓶；(7)禁止身体各部直接接触金属体进行坐卧焊接。
16、怎样合理使用焊条？
答：（1）一根焊条应尽可能一次焊完，防止焊缝接头过多而降低质量。（2）焊条使用前应进行烘焙，酸性焊条在150℃ 下保温1——2小时，碱性焊条在350——450℃ 下保温2小时，经烘干碱性焊条应放在100℃保温筒内，随用随取。（3）焊条上不可沾上油污，以免焊缝产生气孔。
17、焊条直径、焊接电流、电弧电压、焊接速度相互关系怎样？
答：施焊时是按焊件厚度来确定焊条直径，又依照焊条直径来确定焊接电流大小。电弧电压和电弧长度也由焊条直径决定。焊接电流大了，焊接速度就应该加紧，不然因为焊接速度太慢会造成烧穿，或者熔化金属堆积过多，使焊缝不符合要求。
18、在焊接过程中熔池深浅对焊接质量有何影响？
答：熔深太小，会在焊缝中造成未焊透(如根部未焊透及层间未焊透)。这类缺点不但降低了接头机械强度，同时未焊透处缺口及端部都是应力集中点，使用中一经承载，未焊透处可能产生裂缝，裂缝发展会引发断裂事故。
熔深过大、熔宽过小焊缝，轻易在焊缝中产生气孔和夹渣，而且结晶不好，轻易出现裂缝。
熔深过大会造成焊接接头烧穿等缺点。
19、焊接电流对焊缝成型有何影响？
答：当焊接电流增大时，能提升生产率，熔合比和深深也随之增大 ，熔宽与余高对应有所增大，在一定焊接速度下，焊接电流过大会造成烧穿或过大热影响区；反之，熔深不足，使焊缝成型变坏。
20、电弧电压对焊缝成型有何影响？
答：电弧电压对焊缝形状影响，电弧电压增大，使熔宽显著增大，但熔深和余高对应减小。电弧电压过高时，使焊剂熔化量增加，电弧不稳定，严重时会造成焊缝咬边，还会使焊缝产生气孔。
21、焊接速度对焊缝成型有何影响？
答：焊接速度增大时，母材熔合比减小。当焊接速度大于40m/h时，将使熔深减小，因为焊缝单位长度上所得到热量大为降低。焊接速度过快时，会造成咬边、未焊透、气孔等缺点，焊缝成型变坏；焊接速度过慢，则焊缝余高过大，成形粗糙，易引发夹渣等。
22、焊后热处理目标是什么？
答：焊后热处理目标，一是改进焊接接头组织和性能，使淬硬区软化，降低硬度，提升冲击韧性和蠕变极限，预防焊接结构脆性破坏；二是能够使焊接残余应力松驰，预防产生延迟裂纹，提升焊件可靠性和寿命；三是提升焊接接头抗腐蚀性能。
23、焊接接头形式对焊接质量影响有哪些？
答：不一样接头形式对焊接质量影响，主要表现在接头形式选择不妥时，常使接头形状发生激烈改变，造成严重应力集中，应力集中不但会降低结构强度，而且往往是疲劳破坏和脆断策源地。对接接头与其它形式接头相比，其应力集中最小，疲劳强度最高。T字接头应力集中比对接接头高。搭接接头疲劳度是很低，在许多情况下低于铆接。而加盖板对接接头是极不合理接头形式，反会降低疲劳强度。
24、间隙大小对焊接质量有何影响？
答：间隙作用是为了确保焊缝根部能焊透。间隙过大或过小，都对焊接质量有较大影响；间隙太小时，易使焊缝根部未焊透，这是主要结构不允许产生缺点；间隙太大时，不但轻易烧穿，而且易产生焊瘤和气孔等缺点，有是会引发很大应力集中，产生裂纹当结构承载时引发断列。气孔使焊缝有效工作截面减小，焊缝机械性能下降。而且破坏了焊缝致密性，轻易造成焊接结构泄露。
25、焊接速度快慢对焊接质量有何影响？
答：焊接过程中，焊接速度应均匀适当，既要确保焊透又要确保不烧穿，同时还要使焊缝宽度和高度符合图纸设计要求。焊接速度过慢，使高温停留时间增加，热影响区宽度增加，焊接接头晶粒变粗，机械性能降低，同时使变形量增大。当焊接较簿焊件时，则易烧穿。焊接速度过快，熔池温度不够，易造成未焊透、未熔合、焊缝成型不良等缺点。
26、夹渣对焊缝质量有什么影响？
答：在焊缝中或溶合线内部存在着非金属夹杂物称为夹渣。夹渣对接头性能影响比较大，因夹渣多数呈不规则多边形，其尖角会引发很大应力集中，往往产生裂纹。焊缝中针形氮化物和磷化物夹渣，会使金属发脆。氧化铁及硫化铁夹渣，轻易使焊缝产生热脆性。
27、焊接电流大小对焊接质量有何影响？
答：焊接电流强度大小是影响焊缝质量和焊接生产率主要原因，而且是最主要工艺原因之一。焊接电流必须选取得当。电流过大，会使焊条芯过热，使焊条药皮过早脱落、增加飞溅和烧损，降低了电弧和稳定性，焊缝成形困难。同时易造成焊缝两侧咬边，根部过热和烧穿；平焊、立焊和横焊位置根部出现焊瘤；仰焊位置根部出现凹陷。对于合金刚则因金属组织过热，焊缝及近缝区金属轻易变质，机械强度降低。电流过小，则熔深不够，又易造成未焊透和熔合不良。同时，因为电弧热量小，熔池冷凝较快，因而焊缝出现夹渣和气孔。

六、实作技能：（三项）
