品牌开关柜基础知识培训.pptx

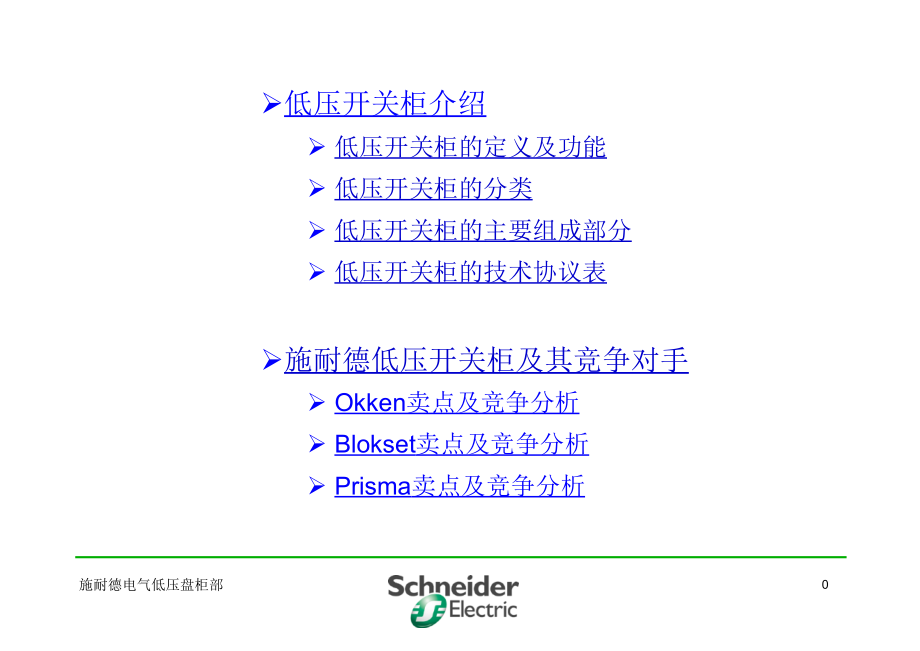

施耐德电气低压盘柜部,#,低压开关柜介绍,低压开关柜的定义及功能,低压开关柜的分类,低压开关柜的主要组成部分,低压开关柜的技术协议表,施耐德低压开关柜及其竞争对手,Okken,卖点及竞争分析,Blokset,卖点及竞争分析,Prisma,卖点及竞争分析,低压进线变压器,2,低压进线变压器,1,进线主开关,1,进线主开关,2,联络开关,负载,负载,电动机回路,配电回路,一次单线图,将若干个回路组合装配成低压开关柜,低压开关柜的定义,一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械连接，用结构部件完整地组装在一起的一种组合体,。,作为电能分配转换、马达控制、无,功功率补偿等之用,保护人身防止触电,(,直接和间接接触,),保护设备防止外界影响,溅水,挤压,振动,电磁波辐射,防止动物进入,(,蛇,鼠,鸟,),低压开关柜的功能,低压开关柜的两大重要标准,GB7251.1-1997,低压成套开关设备和控制设备,第一部分：型式试验和部分型式试验成套设备,IEC60439,低压成套开关设备和控制设备系列标准,低压开关柜分类,按符合标准程度分：,全型式试验的低压柜（,TTA,）,符合一种确认的型号或系列的低压成套开关设备和控制设备，它与已通验证认为符合本标准的定型成套设备相比，不存在可能会影响性能的差异。,部分型式试验的低压柜（,PTTA,）,一种低压成套开关设备和控制设备，它既包含型式试验的安排，也包括未经型式试验安排，后者是从符合相关试验的通过型式试验的设备派生（例如通过计算）出来的。,按结构分：,固定式,抽出式,固定式,抽出式,按功能分：,配电用,:,如,PC,馈电柜,控制用,:,如,MCC,马达控制柜,补偿用,:,如无功功率补偿柜,(,电容器柜）,低压开关柜的主要组成部分,侧视图,柜体：,开关柜的外壳骨架及内部的安装、支撑件,母线,：,一种可与几条电路分别连接的低阻抗导体,功能单元：,完成同一功能的所有电气设备和机械,部件的组成体（包括进线单元和出线,单元）,柜体,母线,功能单元,柜体的基本要素,外形尺寸,联拼方式,进出线方式,外壳防护等级,颜色及表面处理,柜体内部的分割型式,柜体的安装方式,进线方式,上进,下进,侧进,后进,进线方式,(,铜排或电缆）,上进线,下进线,侧进线,后进线,出线方式,前接线,后接线,出线方式,(,铜排或电缆）,前出线（顶部或底部）,后出线（顶部或底部）,柜体内部的分割型式,为保护人身和财产安全，将开关柜独立划分成几个 隔室的不同方式,型式,4a,：和功能单元连接的端子在同一隔室,型式,4b,：和功能单元连接的端子不在同一隔室,型式,1:,无内部隔离,型式,3b,：,母线与功能单元隔离,功能单元之间互相隔离,端子与功能单元隔离,型式,2,：母线与功能,单元隔离,污染等级：,根据导电的或吸湿的尘埃，游离气体或盐类和由于吸湿和凝露导致表面介电强度或电阻率下降事件发生的频度而对环境条件作出的 分级,污染等级分类：,污染等级,1,：,无污染、或仅有干燥的非导电性污染,污染等级,2,：,一般情况下，只有非导电性污染，但也应考虑到偶然由于凝露造成的暂时的导电性,污染等级,3,：,存在导电性污染或者由于凝露使干燥的非导电性污染变成导电性污染,污染等级,4,：,造成持久性的导电性污染。列如由于导电尘埃或雨雪造成的污染,一般工业用途的开关柜在污染等级,3,环境下使用,绝缘配合,额定冲击耐受电压（,Uimp,）：,在规定的试验条件下，开关柜中的电路能够承 受的 定波形和极性的,脉冲电压峰值，而且电气间隙值参照此电压值确定,额定绝缘电压（,Ui,）：,介电试验电压和爬电距离都参照此电压值确定,电气间隙：,不同电位的两导电部件的空间直线距离,决定电气间隙的主要因素：,额定冲击耐压,污染等级,国家标准,标准规定冲击耐压,12KV,，污染等级,3,时所需的电气间隙为最小,14mm,电气间隙,爬电距离,不同电位的两个导电部件之间沿绝缘材料表面的最短距离,决定电气间隙的主要因素：,额定绝缘电压,污染等级,材料,国家标准,施耐德公司根据标准建议最小爬距为,16mm,爬电距离,IP,X,X,：用数字表示外壳提供的保护程度,第一个数字代表防止固体进入,0-,无防护,1-,防止直径大于,50mm,固体进入,2-,防止直径大于,12.5mm,固体进入,3-,防止直径大于,2.5mm,固体进入,4-,防止直径大于,1mm,固体进入,5-,防尘,(,无有害沉积,),6-,完全防尘,第二 个数字代表防止水进入,0-,无防护,1-,防止垂直滴水,2-,防止垂直方向,15,范围内滴水,3-,防止垂直方向,60,范围内淋水,4-,防止各个方向的喷水,5-,防止各个方向的强烈喷水,6-,防止浸水,7-,防止持续浸水,柜体的安装方式,安装方式分类：,靠墙安装,离墙安装,挂墙安装,固定方式分类：,螺栓固定,电焊固定,母线的分类：,主母线,(,水平母线）,:,连接一条或几条配电母线和或进线和出线单元的母线,配电母线（垂直母线）：,框架单元内的一条，它连接在主母线上，并由它向出,线单元供电,配电母线,主母线,母线的基本要素：,母线的额定电流及规格：,母线的载流量及横截面,母线的短时耐受电流,母线在短路时动热稳定所能承受的最大电流有效值,母线的表面处理,为达到某种要求，而对母线表面进行一定的处理，如镀,银、镀锡、镀镍等,功能单元分类：,固定式（,FFF),：,主电路的连接只能在开关柜断电的情况下进行接线和断开,可移式,(WFW),：,主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置,抽出式,(WWW),：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置,平面布置图简介,主母线,配电母线,即垂直母线,下出线,抽屉功能单元,马达回路,下进线,固定式功能单元,配电回路,抽出式断路器,PC,柜,MCC,柜,MCC,柜,MCC,柜,低压开关柜技术协议表,柜体,制造及验收标准,GB7251.1 IEC439.1-1,其他,_,污染等级,等级,1,等级,2,等级,3,等级,4,额定工作电压,380V400V,其他,_,额定绝缘电压,660V1000V,其他,_,外形尺寸（长,x,宽,x,深）及柜型,厂标 其他,_,柜型,_,外壳颜色及表面处理,色标,_,表面处理,_,外壳防护等级,IP_,联拼方式,单台联拼两台联拼 其他,_,进线方式,上进 下进 侧进 其他,_,出线方式,上出 下出 其他,_,柜内分割方式,形式,2,形式,3,形式,4,其他,_,母线,母线系统接地型式,TN-C TN-S TN-C-S,其他,_,主母线额定电流,(A),3000A 4000A,其他,_,主母线短时耐受电流有效值,/,峰值（,KA,）,30/63kA 50/105kA,其他,_,主母线规格,铜单拼,10 x50,铜双拼,10 x50,其他,_,主母线表面处理,裸露 镀锡 其他,_,配电母线额定电流,(A),1000A 2000A,其他,_,配电母线短时耐受电流有效值,/,峰值（,KA,）,30/63kA 50/105kA,其他,_,配电母线规格,铜单拼,10 x50,铜双拼,10 x50,其他,_,配电母线表面处理,裸露 镀锡 其他,_,功能单元,功能单元型式,固定式 抽出式 其他,_,施耐德低压开关柜,PRISMA,OKKEN,BLOKSET,完美的设计，可靠的性能,OKKEN,主要技术指标：,6300A,Isc 150KA rms/1 sec,IP31/42/54,分割类型,2b/3b/4a/4b,安装方案包括固定式、抽出式,/Polyfast,、插入式,/Polyfast,插入分离式,/Polyfast(,条插式,),卖点：,1,。出线方案齐全,:,有前接线也有后接线,2,。配置十分灵活：有,7,种方案供选择，且不同方案能混装,3,。装容密度大，最多达,48,个马达回路,4,。功能单元与配电母线通过拥有专利的双夹头系统连接，减小对配电母线的磨损,5,。可以在垂直母线带电时更换功能单元（固定式除外）,6,。短路容量高，,Isc,达,150KA,7,。水平母线搭接有专用的鱼形排，现场安装和升级十分方便,8,。自带适合现场搬运的底座，搬运运输十分方便,OKKEN,及其竞争对手分析,主要竞争对手,1,：,Sivacon 8PV,西门子主导柜型,适用：电力、建筑、冶金、楼宇、船用等,主要技术指标：,6300A,，,Isc 100KA rms/1 sec,IP2054,，分割类型,1/2/3/4,型号含义,SI,：,SIEMENS,VA,：,Variable,（易变的）,CON,：,concept,（概念）,类型：固定式，插入式，抽出式,组成,6300A,的动力中心柜,PC,4000A,的主配电柜,2500A,的电动机控制中心柜,MCC,分配电柜,SIEMENS,：SIVACON8PV,低压开关柜,尺寸,高,mm,：,2200,宽,mm,：,400,，,500,，,600,，,800,，,1000,深,mm,单面操作,400,，,600,双面操作,1000,动力中心,1200,6,种规格抽屉：,1/4,、,1/2,、,1,、,2,、,3,、,4,抽屉基本模数：,175mm,隔室：元器件隔室、母线隔室、横向接线隔室、电缆连接隔室,每面柜最多抽屉数：,40,个；每面柜最多可装,3,台,ACB,SIEMENS,：SIVACON8PV,低压开关柜,优势：大容量，高安装密度、品牌、抽屉设计新颖,母线系统特点,主母线可在柜顶或柜后,插接式垂直母线系统位于柜体左侧：防电弧、相间隔离、防触电保护,IP20,一次及二次触头的分合分别由两把钥匙控制,劣势,只有前出线没有后出线,抽屉三位置不能清晰可见,安装密度稍小（,40,）,柜中不同方案不能混装,垂直母线带电时功能单元的更换能力差,水平母线柜间搭接需开孔，不可现场升级,没有,自带适合现场搬运的底座,SIEMENS,：SIVACON8PV,低压开关柜,主要生产及代理：,江苏西门控电器有限公司,(,西门子与江苏华鹏合作企业，年产值,1.5,亿,8PV,8PT,）,西门子制造工程中心有限公司（西门子公司与上海宝钢于,1995,年合资，低压柜,SIMOCON,、,SIMOTROL,、,SOMODRAW,）,北京第二开关厂,(8PT),北京华东开关厂（,8PT),江苏长江电器股份,(Sikus),SIVCON 8PV,主要竞争对手,2,：,MODAN6000,默勒公司主导柜型,镇江默勒：江苏长江电气集团和德国默勒共投资,1.9,亿人民币在,1993,年成立,市场：电站、石化、工矿、高层建筑、船用等,型号含义,MODAN,：模数化,6000,：主母线最大可达,6300A,主要技术指标：,6300A,，,Isc 100KA rms/1 sec,IP30/31/40/41/54,，分割类型,2/3b/4a/4b,固定式、抽出式、插入式,/,条插式,MDP,：安装,630A,以上的,ACB,MDM,：安装,630A,以上的,MCCB,，抽屉柜,MDG,：固定柜,镇江默勒：,MODAN 6000,低压开关柜,隔室：主母线室、横向布线室、电器安装室、电缆连接室,尺寸,高,mm,：,2200,宽,mm,：,400,，,600,，,800,，,1000,，,1200,深,mm,：,600,，,800,，,1000,每面柜最多抽屉数：,30,个,镇江默勒：,MODAN 6000,低压开关柜,特点,大容量,骨架由封闭的钢管型材制成，机械强度很高,母线系统采用,C,型铜排，载流能力强，机械强度高，可实现无孔连接；三组主母线位于柜后，上下排列,专利的故障灭弧防护装置,全系列的防护等级和内部分隔,主要劣势,只有前出线没有后出线,安装密度小（,30,）,柜中不同方案不能混装,垂直母线带电时功能单元的更换能力差,水平母线柜间搭接需开孔，不可现场升级,没有自带的专用托盘,主要竞争对手,3,：,MNS3.0,1999年推出最新的,MNS3,.0,智能型低压开关柜,型号含义,M：,标准模件式,M,odulares,N：,低压,Niederspannungs,S：,开关配电装置,Schaltanlagen-System,适用：电厂、炼油厂、石油钻井平台、船舶、污水处理、建筑等,主要技术指标：,6300A,，,Isc 100KA rms/1 sec,IP0054,，分割类型,2/3/4,固定式、抽出式、抽出式带,INSUM,（智能型,),、插入式,/,条插式,垂直母线：,MNS2.0,1200A,；,MNS3.0 2000A,隔室：装置小室,(,柜前）、母线小室（柜后）、电缆小室（柜右侧）,ABB:MNS3.0,低压开关柜,尺寸,高,mm,：,2200,宽,mm,：,400,，,600,，,800,，,1000,，,1200,深,mm,：,400,，,600,，,800,，,1000,，,1200,基本模数：,E=25mm,有效安装空间：,1800mm,每面柜最多抽屉数：,36,个,八种尺寸抽屉：,8E/4,、,8E/2,、,4E,、,8E,、,12E,、,16E,、,20E,、,24E,骨架：带有,25,mm,间隔的模数孔的,C,型骨架，骨架连接采用自攻螺丝,ABB:MNS3,.0,低压开关柜,水平母线：位于柜的背部，可分为上下两层,垂直母线：直角,L,型截面，安装在绝缘多功能分隔板中,多功能分隔板（,IP20,）,有抗故障电弧性能,隔离装置小室和母线小室,MNS3.0,在,MNS2.0,基础上改进之处,抽屉内部将主回路元件和辅助回路元件隔离,抽屉操作机构由原来的双机构相互配合改为单操作机构,垂直母线额定电流由原来的1200A提高至2000A,生产商：厦门,ABB,低压电器设备有限公司,MNS3.0,ABB:MNS3,.0,低压开关柜,优势：,水平母线放在柜后上下布置，节省安装空间,劣势：,只有前出线没有后出线,安装密度小（,36,）,柜中不同方案不能混装,垂直母线带电时功能单元的更换能力差,水平母线柜间搭接需开孔，不可现场升级,没有自带的专用托盘,柜型,比较项目,Okken,Sivcon8pv,MNS3.0,Modan6000,主母线额定电流,6300A,6300A,6300A,6300A,主母线短时耐受电流,/,峰值,150/330KA,100/250KA,100/220KA,100/260KA,垂直母线短时耐受电流,/,峰值,150/330KA,50/110KA,86/165KA,65/143KA,外壳防护等级,IP31/42/54,IP20IP54,IP00IP54,IP30/31/40/41/54,内部分割方式,2b/3b/4a/4b,1/2/3/4,2/3/4,2/3b/4a/4b,功能单元形式,7,种不同形式,固定、抽出、插入,/,条插,固定、抽出、插入,/,条插,固定、抽出、插入,/,条插,出线方式,前、后出线,前出线,前出线,前出线,每柜最多马达出线回路数量,48,40,36,30,柜中不同方案能否混装,能,不能,能,不能,垂直母线带电时不同方案互换,除固定式外都能,不能,不能,不能,垂直母线带电时相同方案更换,除固定式外都能,抽出条插可以,抽出单元可以,抽出单元可以,水平母线搭接及现场升级情况,无需开孔可升级,需开孔不能升,需开孔不能升,需开孔不能升,运输、搬运方式,无需专用托盘,需专用托盘,需专用托盘,需专用托盘,Okken,并不贵,济钢项目：,第一个订单：,4,面,Okken,，智能化,MCC,，替代原设计,13,面国产柜,第二个订单：,12,面,Okken,，最低价中标,Blokset,主要技术指标：,6300A,，,Isc 100KA rms/1sec,IP20/31/42/54,，分割类型,1/2b/3b/4,固定式、抽出式,卖点：,1,，法国原厂设计的成熟的国际产品，迄今全球的销量已经超过,1,万台。,2,，多样化的柜型针对不同的应用：,D,型配电柜、,Dc,型电容补偿柜、,Mf,型固定式马达控制中心、,Mw,型抽屉式马达控制中心、,Ms,型变频器和软启动器柜、,C,型配电箱,3,，主母线方式灵活，可以是单母线或双母线,并可置于柜的顶部、中部、底部,4,，在实验位置和抽出位置不损失,IP,等级,5,功能单元可以方便的调整（门，铰链等）,6,，施耐德的先进技术以及质量保证,7,，外形美观,Blokset,开关柜及其竞争对手分析,Blokset D,Blokset Mw,主要竞争对手,1,：,Sivacon 8PT,主要技术指标：,6300A,，,Isc 100KA rms/1 sec,IP20/31/42/54,，分割类型,1/2b/3b/4,固定式、抽出式、插入式,/,条插式,优势：,功能单元形式多样，特别有条插式和插入式，,17,个马达控制回路（但只有,11KW),劣势：,水平母线只能装在柜顶,ACB,与,MCCB,不能混装,抽屉触头锋利并直接与垂直母排进行抽拔，容易磨损垂直母线,主要生产及代理：,江苏西门控电器有限公司，北京第二开关厂，北京华东开关厂，上海飞洲电气，,SIVCON 8PT,MNS2.0,主要竞争对手,2,：,MNS2.0,主要技术指标：,6300A,，,Isc 100KA rms/1 sec,IP0054,，分割类型,2/3/4,固定式、抽出式、插入式,/,条插式,优势：,功能单元形式多样，特别有条插式和插入式,装容数量高,最高能装到,36,个回路,劣势：,水平母线只能装在柜背后,只有前出线,技术老化，近,10,年没有大的变化,主要竞争对手,3,：,国产开关柜GCS,原电力部、机械部委托森源公司研制，,1996,年在上海通过两部鉴定,市场：发电厂、变电所、石化、厂矿企业、建筑等,型号含义,G,：封闭式开关柜,C,：抽出式,S,：森源电气公司,额定电流：,4000A,类型：抽出式,GCS,柜框架：采用型钢，均有安装模数孔（,E=20mm,）,5,种尺寸抽屉,1/2,单元、,1,单元、,1,又,1/2,单元、,2,单元、,3,单元,1,单元的抽屉高,160,mm,二次插接件,1,单元及以上的为,32,对,1/2,单元的为,20,对,尺寸,高,mm,：,2200,宽,mm,：,400,，,600,，,800,，,1000,深,mm,：,600,，,800,，,1000,GCS,基本模数：,E=20mm,每面柜最多抽屉数：,22,个；每面柜最多可装,3,台,ACB,隔室：功能单元室、母线室、电缆室（,240mm,或,440mm,）,垂直母线：直角,L,型截面，额定电流为,1000A,水平母线：位于柜后；,2500A,及以下为单层布置，,3150A,及以上为上下层布置,水平母线,优势：背后平置式，使电缆室上下均有出线通道，便于上出线,劣势：柜后检修危险；电缆室位于柜侧，柜子较宽,GCK/GCL,由天津电气传动研究所研制,型号含义,G,：封闭式配电柜,C,：抽出式,K,：马达控制中心,L:,动力控制中心,适用：,发,电厂、变电站、建筑、高层楼宇、工矿企业、,冶金,等,额定电流：4000,A,类型：抽出式,优势,价格,MCC,柜宽小（,600mm),劣势,安装密度小（每面柜最多抽屉数：,9,个；最新的可装,18,个）,GCK/GCL,尺寸,高,mm,：,2200,宽,mm,：,400,，,600,，,800,，,1000,1200,深,mm,：,800,，,1000,基本模数：,25mm,柜框架：采用,C,型型材，均有安装模数孔（,E=25mm,）,三种尺寸抽屉：,8E,、,16E,、,24E,隔室,水平母线室（在柜顶前部）,开关室 （在柜前部）,电缆室 （在柜后）,GGD,1991年由原能源部低压成套开关设备联合设计研制组（NLS）研制，1992年通过能源部的鉴定,适用：发电厂、变电站、厂矿企业、建筑等,型号含义,G：交流低压配电柜,G：电器元件固定安装、固定接线,D：电力用柜,类型：固定（不分隔）式,额定电流：3150,A,GGD,柜体骨架采用冷弯型钢局部焊接组装而成,安装：离墙安装，不能靠墙安装,短时耐受电流（,1S,）,1,：,15KA,2,：,30KA,3,：,50KA,尺寸,高,mm,：,2200,宽,mm,：,600,，,800,，,1000,，,1200,深,mm,：,600,，,800,电容补偿柜：,GGJ1,、,GGJ2,国内的流行柜型与,Blokset,比较,主要技术指标：,不同厂家生产的不同的产品拥有不同的技术指标,对比,:,这些国内的柜型与,Blokset,并非同档次的产品，主要表现在以下一些根本性的差异上面,1,。标准化的概念：,Blokset,的所有零件均为标准设计，决不存在按照不同项目而特殊设计的零件，保证产品的互换性和质量稳定性。,2,。标准方案和,TTA,的概念：,Blokset,有上百种的标准方案，这些标准方案可以满足所有的客户需求。我们不允许也不需要特殊的方案。我们所有的上百种的方案均通过了型式实验,(TTA,完全型式实验,).,3,。质量关键点由施耐德控制：超过,20%,的关键零件由施耐德直接进口，施耐德由专门的质量人员负责合作厂家的质量控制,4,。,Blokset,配电中心,(PCC),安装密度高（,24,支,NS250,以下的开关）,5,。,Blokset,马达控制中心结构十分可靠，实验位置和抽出位置不损失,IP,等级,MNS,GCS,GCK,Prisma P,主要技术指标：,3200A,，,Isc85KA rms/1sec,IP20/30/31/54,，分割类型,1/2b/3b/4,卖点：,1,。全型式试验产品，其一次推荐方案均通过实验验证,2,。纯进口框架，完全标准化的结构，质量无比优越，维修更换以及升级完全不用担心,3,。安装密度高（每面柜可以安装,21,个,NS100/160/250,开关）,5,。异形垂直母线能进行无孔搭接，组装以及现场升级十分方便,6,。专用于,NS250,以下塑壳开关的,Polypact,及,C45,的,Multiclip,电流配送装置，,不但使电气连接可靠，而且可随时增加出线回路,7,。满足智能化要求，可与施耐德元气件组成电能管理系统,8,。外观十分美观，使用寿命长（,20,年以上）,Prisma P,Prisma,开关柜及其竞争对手分析,主要竞争对手,1,：,SIEMENS,SIKUS,适用：工业、建筑、第三产业,西门子,Sikus universal,：,3200A,，,Isc 80KA rms/1 sec,。,IP30/55,，分割类型,14,Sikus universal HC:6400A,Isc100KA rms/1sec,，,IP30/41,，分割类型,3,，,4,Stab universal:630A,类型：固定分隔式,外观：钢化玻璃门，类似,PRISMA,尺寸,高,mm,：,2200,，,2300,宽,mm,：,700,，,1000,深,mm,：,600,，,800,，,1000,主要竞争对手,1,：,SIEMENS,SIKUS,基本模数：,1M=200mm,元器件有效安装空间：,9M=1800mm,合作伙伴：江苏长江电器股份，深圳光辉任达，广州白云,Sikus,是西门子按照,Prisma,的理念设计的柜型，,Sikus universal,相当于,Prisma P,Stab,相当于,Prisma G/GX,，但是增加了大电流的,HC,劣势：,1,。垂直母线仅有扁平无异形，不能预制母线,2,。西门子目前向合作盘厂提供的主要是它的透明玻璃门，其他,零部件大多已国产化，质量参差不齐。严重影响它的声誉。,3,。大电流的,HC,型只有后出线,4,。投入运行后，再想修改及增加出线回路非常困难,主要竞争对手,2,：,Moeller ID2000,额定电流：5000,Isc 80KA rms/1 sec,，,IP32/54,，分割类型,1,类型：固定（不分隔）式,外观：透明门,尺寸,高,mm,：,2150,宽,mm,：,600,，,800,，,1000,，,1200,深,mm,：,500,，,650,，,1000,，,1300,主要竞争对手,2,：,Moeller ID2000,劣势,柜内没有明确分隔，分割形式只有类型,1,，操作和检修危险,非模块设计，功能单元互换性差,无专用的预制电流配送装置,无独立的垂直母线系统,功能单一，不能组成电能智能化系统,垂直母线只有扁平型无异形不能无孔搭接母线,内装的,NZM,塑壳断路器主要性能指标低于,NS,空气断路器,主要技术指标,：,3200A,，,Isc 105KA rms/1 sec IP30/40/55,，分割类型,2/3/4,优势：,短时耐受高（,105KA,），多功能,K,型立柱，有异型母线,劣势：,1,。非全型式试验产品,2,。垂直母线容量小，只有,1600A(Prisma 3200A),3,。没有专用的电流配送装置，投入运行后，再想修改及增加出线回路困难,Artu,主要竞争对手,3,：,ABB Artu,
