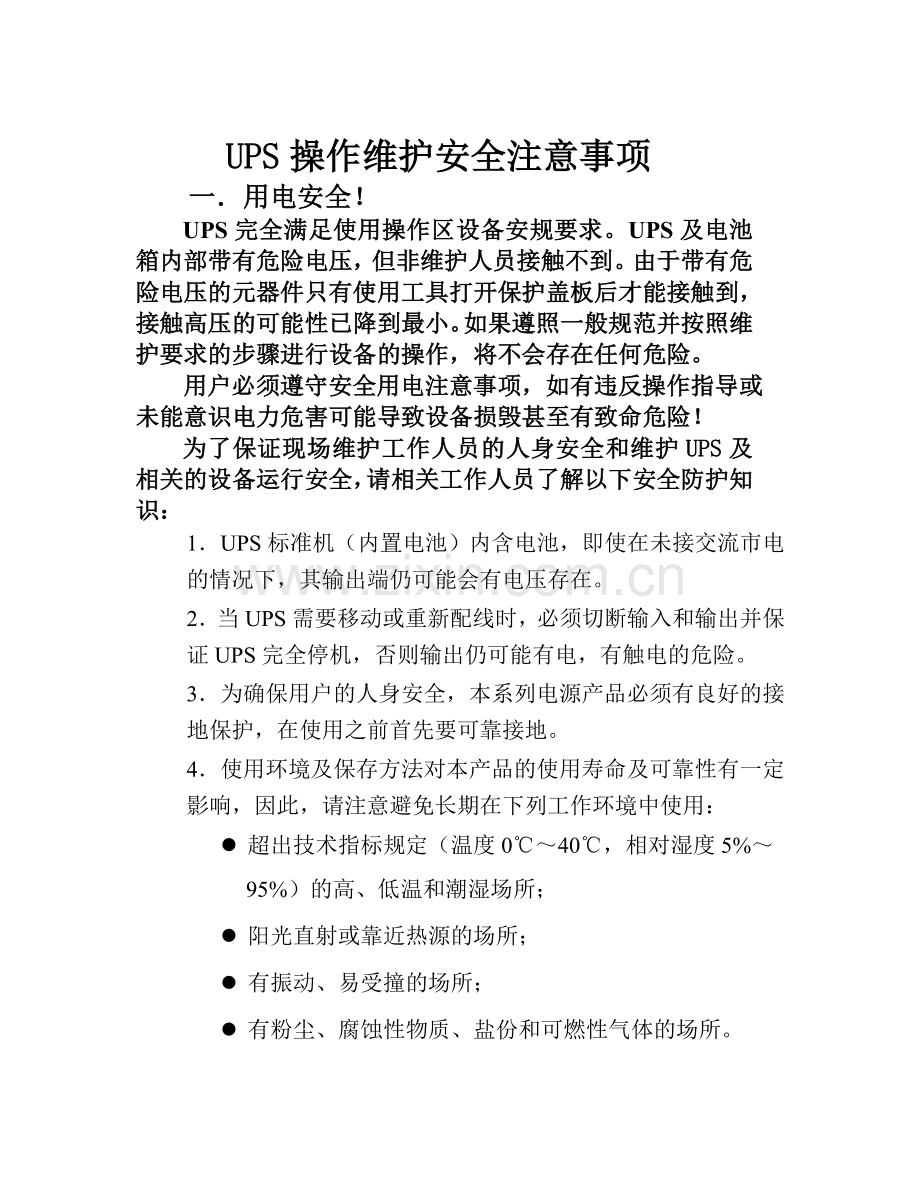

操作维护安全注意事项.docx

UPS操作维护安全注意事项一用电安全！UPS完全满足使用操作区设备安规要求。UPS及电池箱内部带有危险电压，但非维护人员接触不到。由于带有危险电压的元器件只有使用工具打开保护盖板后才能接触到，接触高压的可能性已降到最小。如果遵照一般规范并按照维护要求的步骤进行设备的操作，将不会存在任何危险。 用户必须遵守安全用电注意事项，如有违反操作指导或未能意识电力危害可能导致设备损毁甚至有致命危险！为了保证现场维护工作人员的人身安全和维护UPS及相关的设备运行安全，请相关工作人员了解以下安全防护知识： 1UPS标准机（内置电池）内含电池，即使在未接交流市电的情况下，其输出端仍可能会有电压存在。2当UPS需要移动或重新配线时，必须切断输入和输出并保证UPS完全停机，否则输出仍可能有电，有触电的危险。3为确保用户的人身安全，本系列电源产品必须有良好的接地保护，在使用之前首先要可靠接地。4使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，因此，请注意避免长期在下列工作环境中使用：l 超出技术指标规定（温度040，相对湿度5%95%）的高、低温和潮湿场所；l 阳光直射或靠近热源的场所；l 有振动、易受撞的场所；l 有粉尘、腐蚀性物质、盐份和可燃性气体的场所。5UPS电源负载为要求高可靠性供电设备，如服务器，数据存储设备，为保证负载的安全供电，禁止负载设备频繁开关机。6为保证UPS电源及其负载安全运行，用户应该尽量避免将以下设备接入UPS电源作为负载设备！1.电热设备：如电炉，电烤箱，电暖器，微波炉等2.制冷设备：如冰箱，空调等3.电动设备：电动机，电风扇，洗衣机，吸尘器电动工具4.其它大起动电流设备，如大功率打印机和复印机等7.请保持进、排气孔的通畅。进、排气孔的通风不畅会导致UPS内部的温度升高，使机器中元器件的寿命缩短，从而影响整机寿命。8液体或其他外来物体绝对不允许进入电源机箱内。 9万一周围起火，请使用干粉灭火器，若使用液体灭火器会有触电危险。 10电池的寿命随环境温度的升高而缩短。定期更换电池可保证UPS工作正常，且可维持足够的后备时间。更换电池必须由授权技术人员执行。11如果长时间放置不使用，必须将UPS存放在干燥的环境中，标准机（带电池）的存贮温度范围：-20+55；长延时机（不带电池）的存贮温度范围：-40+70。12电源长期停用情况下，建议每3个月插上交流电源12小时以上，以避免电池长期不用而损坏。13勿将电池打开，电解液会对皮肤和眼睛造成伤害，如果不小心接触到电解液，应立即用大量的清水进行清洗并去医院检查。14电池的物理保养和维护都需使用工具或钥匙，并应由接受过相关培训的人员执行。电池的使用需要特别小心。电池连接后，电池端电压将超过200Vdc，人身接触会有致命的危险。请勿对阀控式铅酸蓄电池设置自动均充。15电池厂家提供了使用电池组或在其附近所应遵守的注意事项，这些注意事项在任何时候都应得到遵守。并且应特别注意关于当地环境条件的相关建议及提供防护工作服，急救设备和消防设备的相关规定。16.使用电池时，应时刻注意以下安全注意事项：1使用电池时有电击危险，大短路电流会导致起火危险。2电池组电压可达200Vdc，有致命危险，请遵守高压操作安全事项。3只有合格人员才可进行电池的安装和维护操作。4配戴护眼罩，以防电弧造成意外伤害。5取下身上的戒指、手表、项链、手镯及其它金属饰物。6使用具有绝缘手柄的工具。7操作电池时，应戴橡胶手套和围裙。8如果出现电池漏液或损坏，请将电池置于抗硫酸的容器中，并根据当地规定进行报废处理。9如皮肤接触到电解液，应立即用水清洗。10电池的报废处理应遵守当地环境法。11更换电池时，注意新电池的数量和类型应与老电池一致。阀控式铅酸蓄电池对温度非常敏感，因此应在1525之间使用阀控式电池。25以下，环境温度每增加1，则电池容量增加1。在25以上使用电池将降低电池的寿命。若电池和UPS安装于同一房间，最大设计环境温度应由电池确定，而非由UPS决定。即，如采用阀控式电池，室内环境温度应在1525之间，而非在040之间（此为所规定的主设备工作温度范围）。在平均温度不超过25的前提下，允许温度在短时间内有偏离。电池使用安全注意事项 当有下列情形时，强烈建议采取相应的措施进行处理。 情况 处理措施备注电池出现漏液、破裂、鼓胀、变形 更换 电池寿命已经终结。 当整组电池中出现个别电池(100A 12V)充电电压高至15Vdc以上，或放电时电压低至9Vdc以下。 更换部分电池 如不及时更换，会很快造成整组电池全部损坏。 电池使用三年以上 建议更换 虽然还能使用，但电池组已经存在极板老化、内阻大、一致性差、温度升高等故障隐患，不安全因素极大。 在高温区域，使用2.5年以上 建议更换 在温度长期较高的地区建议缩短使用周期。 17.用电常识1.电击：电流对人体内部组织造成的伤害，超过50mA即可致命！安全电流：15mA以下，安全电压：12V以下，没有绝对的安全电压！正常情况人体体表皮肤电阻：1000-20002.防护用具：绝缘手套，绝缘鞋，绝缘垫，试电笔 3.安全标识：安全色是表达安全信息含意的颜色。 红色：禁止，停止！ 黄色：警告，注意！ 蓝色：指令，必须遵守！ 绿色：指示，安全状态！绝缘材料65C以下才能保证绝缘性能！4. UPS 在接入输入电源前（包括交流市电和电池），请务必可靠接地！ 二.日常维护维护的最高标准是保障UPS电源输出安全供电！UPS内部的元器件除了冷却风扇在转动，其他都是静止的。日常维护内容非常少，由于UPS的正常运行受环境影响较大，因此在日常维护中需注意保证满足UPS运行的环境要求。建议用户对以下检查内容进行记录，可使机器保持最佳的性能并预防将小问题转变成大故障。1日检1）检查控制面板：确认所有LED指示正常，液晶屏显示的所有参数正常，面板上没有报警；2）检查机柜内各风扇输出处无明显的高温；3）有无异常噪声；4）确认通风栅格无阻塞；5）检查所有风机是否运行正常，确认有风从机内吹出。风扇在连续运转下的预期工作时间一般为2000040000小时，在高温环境下使用风扇寿命会缩短。2周检1）测量并记录电池充电电压；2）测量并记录电池充电电流；3）测量并记录UPS三相输出电压；4）测量并记录UPS输出各相电流，如果测量值与以前明显不同，记录下新增负载的大小、种类和位置，这有利于帮助分析是否会产生故障。如果显示控制面板显示测量值与对应的计算值不符，请与客户服务部联系。3年检& 注意1年检需要接触到机器内部有危险电压的地方，特别强调年检应由经过培训的工程师进行。2年检时负载由维修旁路供电。每年都应对机器进行彻底清洁并作以下检查：1）首先按周检的内容进行检查；2）关断UPS，将负载转到维修旁路供电；3）断开UPS的市电输入开关和电池开关；4）确信UPS整流器输入端（R1、S1和T1）、电池连接端、输出端（U4、V4、W4）和旁路输入端（R4、S4和T4）没有电压；5）打开门板和内部的保护盖板；6）检查功率器件和辅助器件，特别注意以下几部分：电容-检查漏液、变形等磁性元件-检查过温痕迹、紧固程度及有无裂痕电缆和连接端-检查电缆老化、磨损和过温痕迹，检查印刷电路板接头须牢固印刷电路板-检查清洁度和完整性7）用吸尘器吸去表面杂质，用低压空气吹去外部碎屑；8）重新合上UPS的市电输入，按照UPS启动步骤启动UPS，将负载转到由逆变器供电；9）如有必要，断开主路输入开关（Q1），检查电池后备时间，当电池电压下降至比放电终止电压高5V时合上整流器输入开关（Q1），（注意：电池放电终止电压为300Vdc，当电池电压到达放电终止电压时电池输入接触器将会断开、负载将会转至旁路），记录下UPS的后备时间。4其他检查1）输入/输出电缆绝缘外套和连接端检查：建议作定期检查，这时需要将UPS完全断电，检查周期最好不超过2年；2）防雷检查：防雷指示灯需要开启前门才能观察，因此建议按照周检方式进行。但是在多雷和潮湿季节需要按日检进行，特别是在设备附近发生雷击后都要观察，以便实时发现问题和及时维护。6.2.2 电池维护UPS电源采用密封式免维护铅酸电池，电池的使用寿命取决于环境温度和充放电次数，高温下使用或深度放电会缩短电池的使用寿命。1蓄电池保养为确保电池的使用寿命，应定期进行维护保养：1）定期检查蓄电池的状态。保持蓄电池室或电池柜、支架的清洁，定期清洗连接条和连接螺丝处的氧化物，并涂以凡士林和黄油，紧固松动的螺丝，保持蓄电池连接良好，防止大电流放电时产生打火和过大的压降；2）每23个月检查一次蓄电池绝缘。每周检查蓄电池的总电压，观察“标示电池”的端电压；每月普测单节电池的电压，采用自动电池管理的均充功能对“落后”电池进行补充充电；清除漏出的电解液；3）尽量保持环境温度在15到25之间；4）准备停用的电池，在停用前应先充电，并每隔1个月充电一次；5）若发现电池供电时间大大缩短或UPS的液晶显示“电池需要更换”，请联系经销商，确认是否需更换电池。更换电池前请确认更换的电池与原电池的参数与规格相同；6）采用了我司的自动电池管理系统后许多维护工作都是自动进行的。例如，定期对蓄电池进行充电、放出容量的20%左右的核对性放电试验、温度补偿、均浮充转换控制、电池寿命预测、电池欠压预报警、各种故障信息报警提示等。因此需注意确认相关的电池管理功能是否正常，电池管理参数是否正确。2手动电池自检允许手动电池自检条件为：1）电池接触器闭合；2）电池处于浮充状态；3）整流、逆变通讯正常；4）电池状态正常；5）整流器工作正常；6）市电电压正常；7）逆变器正供电；8）负载功率大于指定的电池曲线设定的电池自检功率；9）UPS不处于联合供电状态。以上条件都满足时方可进行电池自检。如果在自检过程中，出现上述允许条件任意一条不满足，系统将退出自检，转入均充状态。按停止手动自检，可以中止自检过程，电池转均充。电池自检结束转均充。3自动电池自检当UPS运行状况满足手动自检允许条件，且与上次自检的间隔时间满足“电池放电间隔时间设置”时，进行自动自检。如果与上次自检的间隔时间满足“电池放电间隔时间设置”但不满足手动自检条件，系统等待，直到满足条件后进行自动自检。如果系统自检过程中出现自检条件不满足，系统退出自检并转均充充电。退出条件同手动自检。附件1机房物理环境检测表地面洁净程度洁净墙面洁净程度清洁机房温湿度温度：24 湿度：56%烟感或温感探测器有 无机房是否安装电子门锁有 无机房内是否有杂物及易燃易爆物品、无关物品带入机房有 无应急照明设备有 无专用消防设备有 无机房照片总结：机房物理环境正常。建议：附件2 机房配电柜检测报告设备型号(配电柜1)设备序列号检测项目正常范围检测值备注电压单相电压为220V10%A: 220VB: 223VC: 224V正常电流三相电流不平衡度20%A: 34AB: 21.7AC: 19.6A正常零地电压零地电位差1V1.9V偏大零地电阻强电接地电阻4欧姆2.0欧姆正常开关通断状况正常地线电流0.9A设备照片总结：输入、输出电压、电流正常，零地电压、零地电阻正常，防雷器正常。建议：附件3 UPS检测报告 No:设备型号Device Model设备方案Device Project单机Single 并机Parallel 串机 Hot-Standby序列号Serial Number服务类型Serving Types安装Installation 巡检Polling维修Servicing 其它OtherContents1.输入电源(Input Power Supply)单相(Single Phase)三相(Three Phase)电压VolR-Phase219VS-Phase221VT-Phase224V电流CurR-Phase9AS-Phase10AT-Phase10A频率FreR-Phase50HzS-Phase50HzT-Phase50Hz旁路BypassR-Phase219VS-Phase219VT-Phase220V2.正常输出(Normal Output)单相(Single Phase)三相(Three Phase)电压VolR-Phase221VS-Phase220VT-Phase220V电流CurR-Phase10AS-Phase5AT-Phase6A负载Load R-Phase33%S-Phase16%T-Phase20%频率FreR-Phase50HzS-Phase50HzT-Phase50Hz3.断电输出(Sever Eletricity Output)单相(Single Phase)三相(Three Phase)电压VolR-Phase219VS-Phase220VT-Phase220V电流CurR-Phase10AS-Phase5AT-Phase6A频率FreR-Phase50HzS-Phase50HzT-Phase50Hz4. 零地电压是否正常 1.8 Volt 是否 5.电池与市电转换是否正常 是 否6. 电池连接线及螺丝是否氧化/松动 是 否 7.风扇运转是否正常 是 否8. 组件是否有变色/变形 是 否 9.地线连结是否良好 是 否10.内/外观结构是否清洁 是 否 11.电源保险丝是否良好 是 否12.工作环境: 空调 通风设备 无空调/通风 13.环境温度 24 14.电池充电电压是否正常 408 Volt 是 否 15.电池放电电压是否正常 408 Volt 是否16.电池组单节端电压值： 12.8 DC Volt 17.放电10分钟电池组单节端电压值 12.8 DC volt18.电池是否有漏液 是 否 19.电池放电电流是否正常_ 8_A 是否显示Display正常，未见报警记录故障现象总结建议附件4 UPS维护保养报告 日期： 年 月 日No：用户名称联系人联系电话机器型号配置情况机器序列号电池品牌电池型号电池数量使用日期使用环境负载类型负载功率维护步骤1.检查并清洁设备内部2.工艺检查3.面板显示检查4.市电下UPS输出电压5.参数设置检查6.电池逆变输出电压7.市电/电池切换功能8.用放电路检查电池0-9V（ ）块 9-12V（ ）块 12V以上（ ）块9.电池放电测试 时间大于30分钟测试结果：检查人员结论 签名： 客户意见及建议 签名：
