车载产品电气技术指标.doc

产品电气技术指标　　　　　 版本: 01
页数: 1 OF 4
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 日期: /02/24
机型:
关键功效:: AM/FM TV接收 、 DVD/VCD/CD/MP3/MP4播放、 线路辅助输入、 线路输出.
4x45W POWER.
测试条件:

1. 供电: 14.4 V　DC
2. 喇叭负载: 4 Ω/CH
3. 标准输出: 1 W

序号.
修订内容
日期

制订: 　　　　　 　 　审核 : 　　

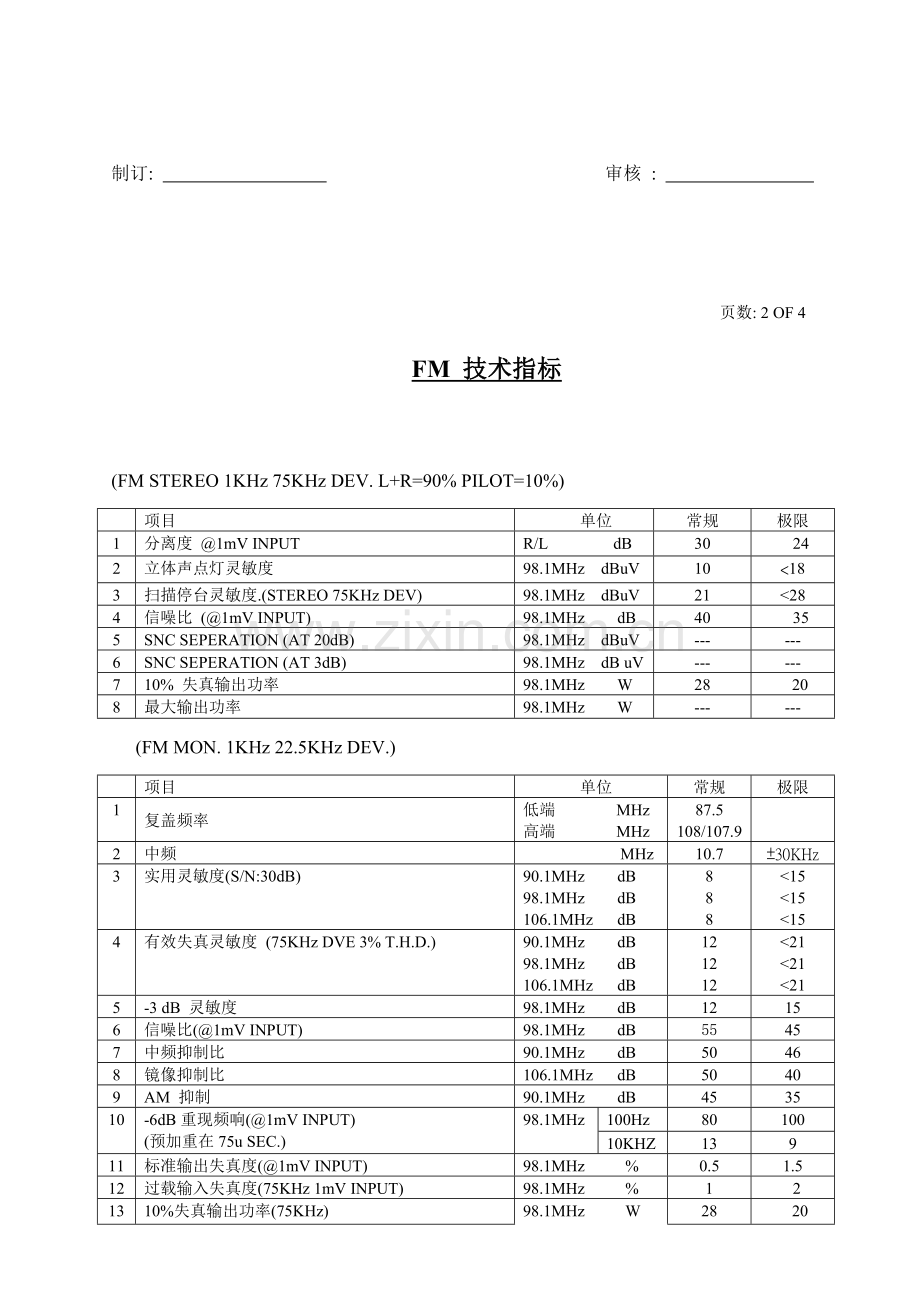

　　　　 页数: 2 OF 4
FM 技术指标

(FM STEREO 1KHz 75KHz DEV. L+R=90% PILOT=10%)

项目
单位
常规
极限
1
分离度 @1mV INPUT
R/L dB
30
24
2
立体声点灯灵敏度
98.1MHz dBuV
10
<18
3
扫描停台灵敏度.(STEREO 75KHz DEV)
98.1MHz dBuV
21
<28
4
信噪比 (@1mV INPUT)
98.1MHz dB
40
35
5
SNC SEPERATION (AT 20dB)
98.1MHz dBuV
---
---
6
SNC SEPERATION (AT 3dB)
98.1MHz dB uV
---
---
7
10% 失真输出功率
98.1MHz W
28
20
8
最大输出功率
98.1MHz W
---
---
(FM MON. 1KHz 22.5KHz DEV.)

项目
单位
常规
极限
1
复盖频率
低端 　 MHz
高端 　 MHz
87.5
108/107.9

2
中频
　MHz
10.7
±30KHz
3
实用灵敏度(S/N:30dB)
90.1MHz dB
98.1MHz dB
106.1MHz dB
8
8
8
<15
<15
<15
4
有效失真灵敏度 (75KHz DVE 3% T.H.D.)
90.1MHz dB
98.1MHz dB
106.1MHz dB
12
12
12
<21
<21
<21
5
-3 dB 灵敏度
98.1MHz dB
12
15
6
信噪比(@1mV INPUT)
98.1MHz dB
55
45
7
中频抑制比
90.1MHz dB
50
46
8
镜像抑制比
106.1MHz dB
50
40
9
AM 抑制
90.1MHz dB
45
35
10
-6dB重现频响(@1mV INPUT)
(预加重在75u SEC.)
98.1MHz
100Hz
80
100
10KHZ
13
9
11
标准输出失真度(@1mV INPUT)
98.1MHz %
0.5
1.5
12
过载输入失真度(75KHz 1mV INPUT)
98.1MHz %
1
2
13
10%失真输出功率(75KHz)
98.1MHz W
28
20
14
最大输出功率(75KHz)
98.1MHz W
---
---
15
扫描停台灵敏度(MONO 22.5KHz DEV)
98.1MHz dBuV
21
<28
16
近程/远程控制
98.1MHz dB
10
<15

页数: 3 OF 4

AM(MW) 技术指标

MW 400Hz 30% MOD.

项目
单位
常规
极限
1
复盖频率
低端 KHz
高端 KHz
522/530
1620/1710

2
中频
KHz
450
±3
3
最大灵敏度
600KHz dB
1000KHz dB
1400KHz dB
--
--
--
--
--
--
4
实用灵敏度(S/N:20dB)
600KHz dB
1000KHz dB
1400KHz dB
28
28
28
36
36
36
5
信噪比 (@5mV INPUT)
1000KHz dB
45
40
6
中频抑制
600KHz dB
55
50
7
镜像抑制
1400KHz dB
55
45
8
-6dB 带宽 @最大灵敏度
1000KHz KHz
8
4-12
9
AGC F.O.M. (@5mV INPUT)
1000KHz dB
50
40
10
–6dB 重现频响
(@1mV INPUT)
LOW Hz
80
150
HIGH KHz
2.8
<2
11
标准输出失真度
(@30%MOD 5mV INPUT)
1000KHz %
1
<2
12
过载输入失真度
(@80% MOD. 100mV INPUT)
1000KHz %
1.0
3
13
10%失真输出功率
(@80%MOD 5mV INPUT)
1000KHz W
28
22
14
最大输出功率
(@80%MOD 5mV INPUT)
1000KHz W
---
---
15
啸叫干扰
(@5mV INPUT)

%
2IF
2
5
3IF
1
3
16
扫描停台灵敏度(@30%MOD)
1000KHz dBuV
28
38
17
近程/远程控制
1000KHz dB
10
<15

页数: 4 OF 4

CD 技术指标

项目
单位
常规
极限
1
信噪比 　(TCD-782)
TNO.2/8 dB
60
>50
2
声道分离度 　　　　　 (TCD-782)
TNO.9 1KHz dB
60
45
TNO.11 1KHz dB
60
45
3
标准输出失真度 (TCD-782)
TNO.2 1KHz %
0.5
1.0
4
10%失真输出功率 (TCD-782)
TNO.2 1KHz W
28
20
5
最大输出功率 (TCD-782)
TNO.2 1KHz W
---
---
6
最大音量噪声　　　　　　　 (TCD-782)
TNO.8 mV
20
40
7
最小音量噪声 (TCD-782)
TNO.8 mV
2
5
8
声道平衡 L/R (TCD-782)
TNO.2 1KHz dB
0
±2
9
频响　　　　　　　　　 (TCD-782)
TNO.15 100Hz dB
TNO.16 1KHz dB
TNO.17 10KHz dB
0
0
0
±3
0
±3
10
低音/高音调整效果
低音
100Hz
UP
dB
10
>7
DN
dB
10
>7
高音
10KHz
UP
dB
10
>7
DN
dB
10
>7
11
等响度
(AT S.T.O –20 dB)
100Hz dB
10
>5

12
平衡比
(CD:TCD-782 TNO.16 -20 dB)
dB
0
±3
(FM :22.5KHz DVE 1KHz 1mV IN)
dB
REF
0
(AM:30% MOD 1KHz 5mV IN)
dB
0
±3
(AUX IN 1KHz 100mV )
dB
0
±3
13
辅助输出 (MAX. VOL LOAD 10K Ω)
(FM 22.5KHZ DEV 1mV)
电平 　 mV
500
>350
失真　　　 　 %
1
2
14
SUB-WOOFER输出
(CD:TCD-782 TNO.3.4 -0 dB)
电平　　　　　mV
1500
<
15
视频输出
电平　　　　　Vp-p
1
±0.2
16
读碟测试 (PHILIPS SBC-444A)

Interruption mm
1.0
0.8
Black dots mm
0.8
0.6
Finger prints um
75
65

DVD技术参数
光头
HITACHI　1200W
播放碟片格式
MPEG-4(DIVX)、 DVD、 VCD、 CD、 MP3、 WMA、 JPEG　CD、 CD－R、 CD－R/W、 DVD+R/-R
抗震性能
DVD、 VCD、 CD　10秒; MP3　180秒
频率响应
20Hz-20KHz
音频信噪比（S/N）
≧80dB
动态范围
≧80dB
视频输出电平
1.0V±0.2Vp-p
亮度信噪比（S/N）
>56dB
色度信噪比（S/N）
>60dB
视频系统
PAL/NTSC
菜单语言
汉语/英语/日语/法语/西班牙/德语/拉丁语

TV技术参数
模拟接收频率
PAL B/G I/I
PAL D/K
NTSC M/N
48.25~855. 25 MHz
49.75~863. 25MHz
55.25~801.25MHz
伴音制式
DK　I　BG

收音技术参数
FM频率范围
87.5 MHz ~108 MHz
AM频率范围
522KHz ~1620 KHz
FM灵敏度
≦12ｄBｕ
AM灵敏度
≦28Bｕ
信噪比
≧50ｄB
失真
≦2%

液晶屏技术参数
液晶屏
TFT液晶屏
液晶屏比
16: 9
点距
0.342（H）×0.33（V）
解析度
480（B, G, R）×234
对比度
150: 1
亮度
300cd/m²
反应速度
R: 30/F: 50
可视角度
U: 15　D: 35 L/R: 55
图像观看方法
16: 9
发光源
CCFL
灯管寿命
30000小时

性能参数
供电电源
DC INPUT 10.8-14.4V
整机外观尺寸
宽178×高100×深184mm
净重
约2500g
功率
160WATT
待机电流
<15mA
