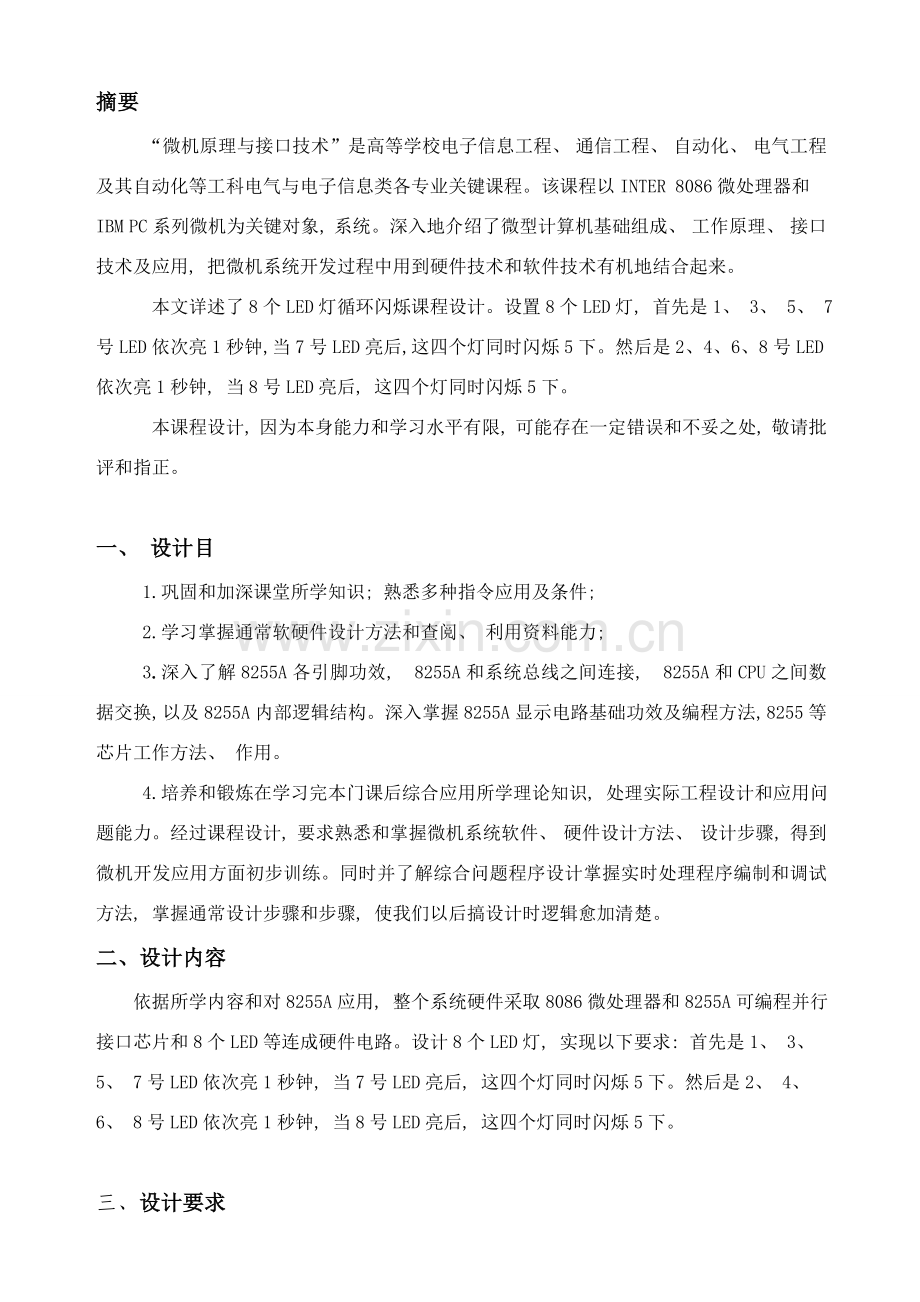

摘要
“微机原理与接口技术”是高等学校电子信息工程、 通信工程、 自动化、 电气工程及其自动化等工科电气与电子信息类各专业关键课程。该课程以INTER 8086微处理器和IBM PC系列微机为关键对象, 系统。深入地介绍了微型计算机基础组成、 工作原理、 接口技术及应用, 把微机系统开发过程中用到硬件技术和软件技术有机地结合起来。
本文详述了8个LED灯循环闪烁课程设计。设置8个LED灯, 首先是1、 3、 5、 7号LED依次亮1秒钟, 当7号LED亮后, 这四个灯同时闪烁5下。然后是2、 4、 6、 8号LED依次亮1秒钟, 当8号LED亮后, 这四个灯同时闪烁5下。
本课程设计, 因为本身能力和学习水平有限, 可能存在一定错误和不妥之处, 敬请批评和指正。

一、 设计目
1.巩固和加深课堂所学知识; 熟悉多种指令应用及条件;
2.学习掌握通常软硬件设计方法和查阅、 利用资料能力;
3.深入了解8255A各引脚功效, 8255A和系统总线之间连接, 8255A和CPU之间数据交换, 以及8255A内部逻辑结构。深入掌握8255A显示电路基础功效及编程方法, 8255等芯片工作方法、 作用。
4.培养和锻炼在学习完本门课后综合应用所学理论知识, 处理实际工程设计和应用问题能力。经过课程设计, 要求熟悉和掌握微机系统软件、 硬件设计方法、 设计步骤, 得到微机开发应用方面初步训练。同时并了解综合问题程序设计掌握实时处理程序编制和调试方法, 掌握通常设计步骤和步骤, 使我们以后搞设计时逻辑愈加清楚。
二、 设计内容
依据所学内容和对8255A应用, 整个系统硬件采取8086微处理器和8255A可编程并行接口芯片和8个LED等连成硬件电路。设计8个LED灯, 实现以下要求: 首先是1、 3、 5、 7号LED依次亮1秒钟, 当7号LED亮后, 这四个灯同时闪烁5下。然后是2、 4、 6、 8号LED依次亮1秒钟, 当8号LED亮后, 这四个灯同时闪烁5下。

三、 设计要求

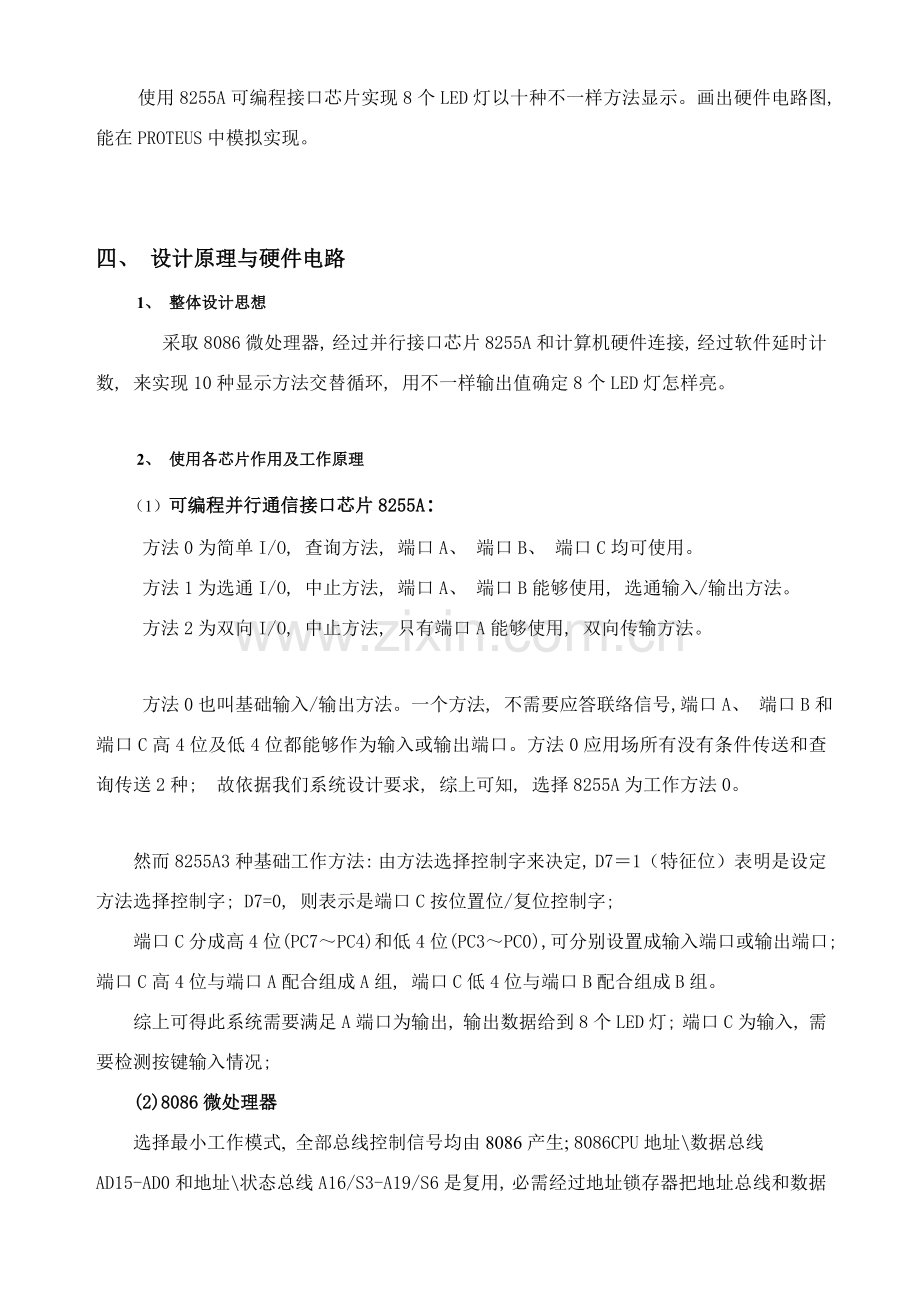

使用8255A可编程接口芯片实现8个LED灯以十种不一样方法显示。画出硬件电路图, 能在PROTEUS中模拟实现。

四、 设计原理与硬件电路
1、 整体设计思想
采取8086微处理器, 经过并行接口芯片8255A和计算机硬件连接, 经过软件延时计数, 来实现10种显示方法交替循环, 用不一样输出值确定8个LED灯怎样亮。

2、 使用各芯片作用及工作原理
（1）可编程并行通信接口芯片8255A:
方法0为简单I/O, 查询方法, 端口A、 端口B、 端口C均可使用。
方法1为选通I/O, 中止方法, 端口A、 端口B能够使用, 选通输入/输出方法。
方法2为双向I/O, 中止方法, 只有端口A能够使用, 双向传输方法。

方法0也叫基础输入/输出方法。一个方法, 不需要应答联络信号,端口A、 端口B和端口C高4位及低4位都能够作为输入或输出端口。方法0应用场所有没有条件传送和查询传送2种; 故依据我们系统设计要求, 综上可知, 选择8255A为工作方法0。

然而8255A3种基础工作方法: 由方法选择控制字来决定, D7＝1（特征位）表明是设定方法选择控制字; D7=0, 则表示是端口C按位置位/复位控制字;
端口C分成高4位(PC7～PC4)和低4位(PC3～PC0), 可分别设置成输入端口或输出端口; 端口C高4位与端口A配合组成A组, 端口C低4位与端口B配合组成B组。
综上可得此系统需要满足A端口为输出, 输出数据给到8个LED灯; 端口C为输入, 需要检测按键输入情况;
(2)8086微处理器
选择最小工作模式, 全部总线控制信号均由8086产生; 8086CPU地址\数据总线AD15-AD0和地址\状态总线A16/S3-A19/S6是复用, 必需经过地址锁存器把地址总线和数据总线分离。
3、 使用软件说明:
Proteus
Proteus是世界上著名EDA工具(仿真软件), 从原理图布图、 代码调试到单片机与外围电路协同仿真, 其处理器模型支持8051、 HC11、 PIC10/12/16/18/24/30/DsPIC33、 AVR、 ARM、 8086和MSP430等

Emu8086
　Emu8086-MicroprocessorEmulator结合了一个优异原始编辑器、 组译器、 反组译器、 具除错功效软件模拟工具（虚拟PC）, 还有一个循序渐进指导工具, 编译源代码, 并在模拟器上一步一步实施。可视化界面令操作易如翻掌．能够在实施程序同时可观察寄存器, 标志位和内存．算术和逻辑运算单元（ALU）显示中央处理器内部工作情况．

4、 锁存器74LS273
在微控制器单元（MCU）中, 寄存器是十分关键资源。寄存器关键作用是快速寄存算术逻辑运算单元（ALU）运算过程中数据, 其锁存功效利用74LS373来实现,
（1） 锁存使能控制端 LE。
（2） 控制输入端
（3） 数据输入端
经过锁存器74LS373把数据存放于集成块中, 当LE锁存控制端为1,\OE使能端为0时, 其含有输入功效, 反之其含有锁存功效, 在此系统中充当一个桥梁作用, 将部分数据传送个8255AA0,A1, 和CS片选等等, 从而驱动发光二级管显示不一样花色。

5、 译码器74ls154
74ls154功效介绍:
54/74154 为 4 线－16 线译码器, 当选通端（G1、 G2）均为低电平时, 可将地址端（ABCD）二进制编码在一个对应输出端, 以低电平译出。 假如将G1和G2中一个作为数据输入端, 由ABCD对输出寻址, 74LS154还可作1线-16线数据分配器。

74LS154管脚图:

引脚功效介绍
A、 B、 C、 D 译码地址输入端(低电平有效)
G1、 G2 选通端(低电平有效)
0－15 输出端(低电平有效)

推荐工作条件

74ls154电气参数
极限值
电源电压: 7V
输入电压: 5.5V
工作环境温度
54154:－55～125℃
74154:0～70℃
贮存温度:－65～150℃
五、 程序代码

见附页
六、 硬件连接图及运行情况
见附页
七、 设计难点与关键
1、 在调试过程中, 因为led灯一端都接地, 按下开启键, 并没有什么现象, 总让人产生错觉是不是程序出现问题, 仿真不出来; 为了便于开启按键按下有现象, 可将led灯另一端接高电平, 不过想来想去, 假如是在现实中, 不可能用LED灯忽然全部亮来说明系统开启, 故能够在连接开启键导线中用一个led灯是否亮了来检测系统开启成功, 此时全部按键另一端也要求接高电平了。
2、 程序运行过程中, 查阅了相关资料, 得悉代码中loop两步操作: 1、 cx=cx-1; 2、 判定cx值, 决定跳转还是向下实施。进而使得程序运行愈加地顺利了。
八、 设计心得
经过这次课程设计, 我认为我有了很大收获, :
1、 开始时候设计存在很多问题, 这关键表现在基础知识掌握不牢靠。不能灵活利用所学知识处理实际问题, 所以在基础知识这一块还应该多加强和巩固。8255芯片和软件（编程)结合使用能够有更灵活利用方法。一开始我们联络连得比较复杂, 和同组同学一块动脑筋, 最终最终使问题得到很好处理。
2.更一步深化了程序设计步骤思想, 之前混乱状态逐步清楚起来; 编写程序时我碰到了很多麻烦, 开始时我把程序编了出来, 不过我用Proteus仿真就和我想要结果不一致, 然后我又经过认真分析, 发觉我逻辑思维犯错了, 用汇编语言编写时要求有很好逻辑思维能力, 在以后练习中得加强这方面锻炼;

3.我对于工科设计严谨性、 仔细性有了更深地体会。我们此次设计8个LED灯循环闪烁, 仅仅是工科设计中非常简单一个, 思想并不是非常复杂, 手头也有一定资料, 不过我们在研发, 调试过程中还是出现了部分错误。简单部分程序好检验, 不过假如说是以后要设计部分大型程序, 出现故障就不是那么轻易检验了。这就要求我们在以后工程设计当中要更为细致仔细。
4．对专业设计很多步骤、 标准、 注意事项以及撰写专业汇报相关事项有了一定了解。
5．学到了书本上没有知识, 掌握了部分程序设计技巧, 对以后学习与设计有深远影响。
总而言之, 经过这次课程设计, 我对以后专业学习所要注意事项有了更深刻地了解, 这对我以后学习必将产生深远影响。
