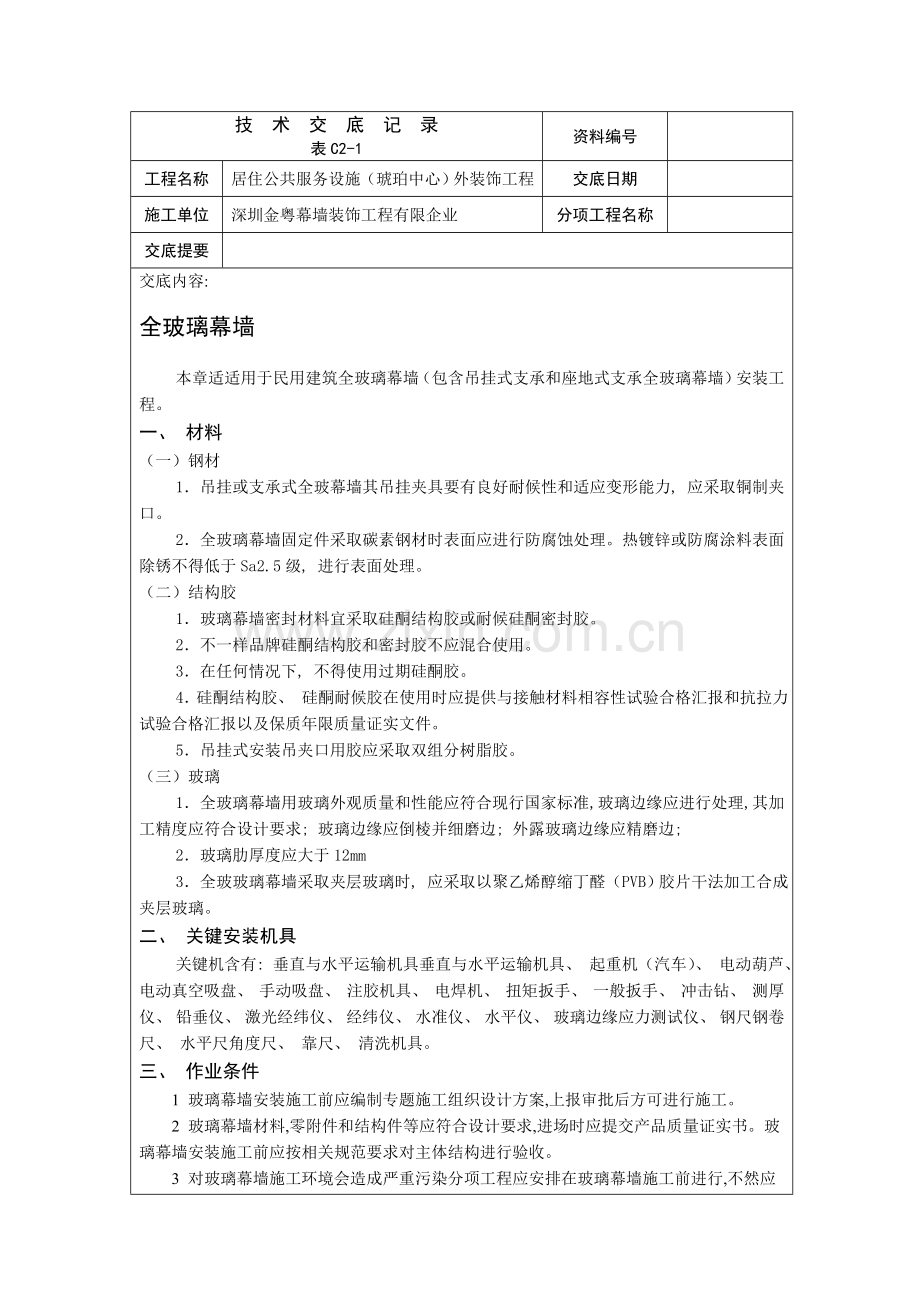

全玻璃幕墙
本章适适用于民用建筑全玻璃幕墙（包含吊挂式支承和座地式支承全玻璃幕墙）安装工程。
一、 材料
（一）钢材
1．吊挂或支承式全玻幕墙其吊挂夹具要有良好耐候性和适应变形能力, 应采取铜制夹口。
2．全玻璃幕墙固定件采取碳素钢材时表面应进行防腐蚀处理。热镀锌或防腐涂料表面除锈不得低于Sa2.5级, 进行表面处理。
（二）结构胶
1．玻璃幕墙密封材料宜采取硅酮结构胶或耐候硅酮密封胶。
2．不一样品牌硅酮结构胶和密封胶不应混合使用。
3．在任何情况下, 不得使用过期硅酮胶。
4．硅酮结构胶、 硅酮耐候胶在使用时应提供与接触材料相容性试验合格汇报和抗拉力试验合格汇报以及保质年限质量证实文件。
5．吊挂式安装吊夹口用胶应采取双组分树脂胶。
（三）玻璃
1．全玻璃幕墙用玻璃外观质量和性能应符合现行国家标准, 玻璃边缘应进行处理, 其加工精度应符合设计要求; 玻璃边缘应倒棱并细磨边; 外露玻璃边缘应精磨边;
2．玻璃肋厚度应大于12mm
3．全玻玻璃幕墙采取夹层玻璃时, 应采取以聚乙烯醇缩丁醛（PVB）胶片干法加工合成夹层玻璃。
二、 关键安装机具
关键机含有: 垂直与水平运输机具垂直与水平运输机具、 起重机（汽车）、 电动葫芦、 电动真空吸盘、 手动吸盘、 注胶机具、 电焊机、 扭矩扳手、 一般扳手、 冲击钻、 测厚仪、 铅垂仪、 激光经纬仪、 经纬仪、 水准仪、 水平仪、 玻璃边缘应力测试仪、 钢尺钢卷尺、 水平尺角度尺、 靠尺、 清洗机具。
三、 作业条件
1 玻璃幕墙安装施工前应编制专题施工组织设计方案,上报审批后方可进行施工。
2 玻璃幕墙材料,零附件和结构件等应符合设计要求,进场时应提交产品质量证实书。玻璃幕墙安装施工前应按相关规范要求对主体结构进行验收。
3 对玻璃幕墙施工环境会造成严重污染分项工程应安排在玻璃幕墙施工前进行,不然应采取有效保护方法。
4构件安装应注意安装次序,预防误差积累和误差相互影响, 应依据现场放线标准进行安装.预防安装造成二次误差带来影响。
5 玻璃幕墙工程吊装与玻璃安装期间应设置警戒范围, 并应优异行试吊装。

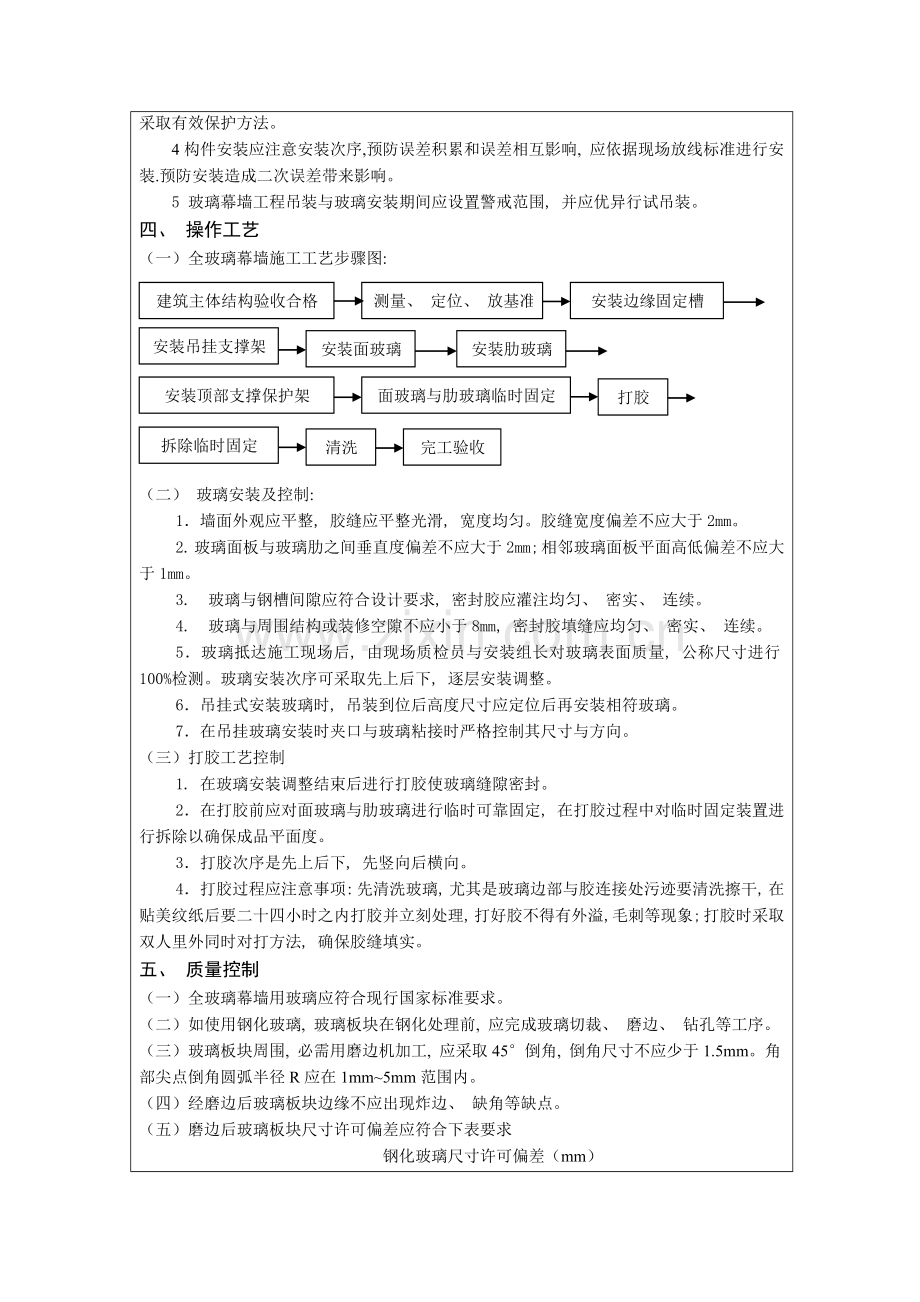

四、 操作工艺
（一）全玻璃幕墙施工工艺步骤图:
建筑主体结构验收合格

安装边缘固定槽

安装面玻璃

安装肋玻璃

测量、 定位、 放基准线

安装吊挂支撑架

安装顶部支撑保护架

面玻璃与肋玻璃临时固定

打胶

拆除临时固定

清洗

完工验收

（二） 玻璃安装及控制:
1．墙面外观应平整, 胶缝应平整光滑, 宽度均匀。胶缝宽度偏差不应大于2mm。
2. 玻璃面板与玻璃肋之间垂直度偏差不应大于2mm; 相邻玻璃面板平面高低偏差不应大于1mm。
3. 玻璃与钢槽间隙应符合设计要求, 密封胶应灌注均匀、 密实、 连续。
4. 玻璃与周围结构或装修空隙不应小于8mm, 密封胶填缝应均匀、 密实、 连续。
5．玻璃抵达施工现场后, 由现场质检员与安装组长对玻璃表面质量, 公称尺寸进行100%检测。玻璃安装次序可采取先上后下, 逐层安装调整。
6．吊挂式安装玻璃时, 吊装到位后高度尺寸应定位后再安装相符玻璃。
7．在吊挂玻璃安装时夹口与玻璃粘接时严格控制其尺寸与方向。
（三）打胶工艺控制
1. 在玻璃安装调整结束后进行打胶使玻璃缝隙密封。
2．在打胶前应对面玻璃与肋玻璃进行临时可靠固定, 在打胶过程中对临时固定装置进行拆除以确保成品平面度。
3．打胶次序是先上后下, 先竖向后横向。
4．打胶过程应注意事项: 先清洗玻璃, 尤其是玻璃边部与胶连接处污迹要清洗擦干, 在贴美纹纸后要二十四小时之内打胶并立刻处理, 打好胶不得有外溢,毛刺等现象; 打胶时采取双人里外同时对打方法, 确保胶缝填实。
五、 质量控制
（一）全玻璃幕墙用玻璃应符合现行国家标准要求。
（二）如使用钢化玻璃, 玻璃板块在钢化处理前, 应完成玻璃切裁、 磨边、 钻孔等工序。
（三）玻璃板块周围, 必需用磨边机加工, 应采取45°倒角, 倒角尺寸不应少于1.5mm。角部尖点倒角圆弧半径R应在1mm~5mm范围内。
（四）经磨边后玻璃板块边缘不应出现炸边、 缺角等缺点。
（五）磨边后玻璃板块尺寸许可偏差应符合下表要求
钢化玻璃尺寸许可偏差（mm）

项目
玻璃厚度
玻璃边长L≤2m
玻璃边长L＞2 m
边长
6
±1.5
±2.0
8
10
12
15
±2.0
±3.0
19
对角线差
6
≤2.0
≤3.0
8
10
12
15
≤3.0
≤3.5
19

（六）全玻璃幕墙安装应符合以下要求:
1. 全玻幕墙安装过程中应随时检测面板和玻璃肋水平度和垂直度, 使墙面安装平整。
2. 采取吊挂式安装时应注意吊挂位置, 吊夹应在玻璃顶部1/4处, 每块玻璃吊夹应位于同一平面, 吊夹受力应均匀。(下图)
3. 全玻幕墙玻璃两边嵌入槽口量及空隙应符合设计要求, 左右空隙尺寸宜相同。

吊挂玻璃系统顶部大样图

4. 全玻幕墙玻璃宜采取机械吸盘安装, 并应采取必需安全方法。
5.全玻幕墙施工质量应符合下表要求。

序号
项目
许可偏差
测量方法
1
幕墙平面垂直度
幕墙高度H（m）

10mm
15mm
20mm
25mm
激光仪或经纬仪
H≤30
30＜H≤60
60＜H≤90
H＞90
2
幕墙平面度
2.5mm
2m靠尺, 钢板尺
3
竖缝直线度
2.5mm
2m靠尺, 钢板尺
4
横缝直线度
2.5mm
2m靠尺, 钢板尺
5
线缝宽度（与设计值比较）
±2mm
卡尺
6
两相邻面板之间高低差
1.0mm
深度尺
7
玻璃面板与肋板夹角与设计值偏差
≤1°
量角器
全玻幕墙施工质量要求

六、 成品保护
1 玻璃幕墙交工后, 使用单位应立刻制订保养制度和维修计划, 幕墙清洗每年不应少于二次。
2 清洗玻璃幕墙设备和工具应安全可靠、 方便灵活、 操作时不得损伤幕墙表面。
3 玻璃幕墙清洗应选择无腐蚀作用清洁剂, 最终一遍应采取清水冲洗。
4 在幕墙完工后, 使用单位应会同幕墙工程承包单位进行一次全方面检验, 以后每隔三年检验一次。
2.7应注意问题
（一）硅酮结构胶、 硅酮耐候胶在使用时应提供与接触材料相容性试验合格汇报和抗拉力试验合格汇报以及保质年限质量证实文件。
（二）幕墙结构用金属材料应含有耐候性, 其耐候性能应符合设计要求
（三）采取吊挂式安装时要注意玻璃底边与底部垫块要有足够间隙。
（四）工程验收时, 应按要求进行隐蔽验收, 必需时可对隐蔽节点拆开检验。
（五）工程验收时应对每幅幕墙进行全方面观感检验, 并符合下列要求:
1.玻璃接缝及外露边框、 封口应横平竖直, 宽度适宜均匀。
2.材料不应有变色、 变形、 镀膜脱落, 污垢或伤痕等现象。
3.玻璃应安装牢靠, 方向正确无误, 钢化玻璃表面不得有伤痕, 隐蔽节点封装应整齐美观。
4.封口安装可靠, 接缝粘结牢靠, 不得有渗漏。
5.玻璃胶缝应横平竖直、 宽度一致, 胶缝表面平整、 光滑。
