电梯电气控制系统简介.doc

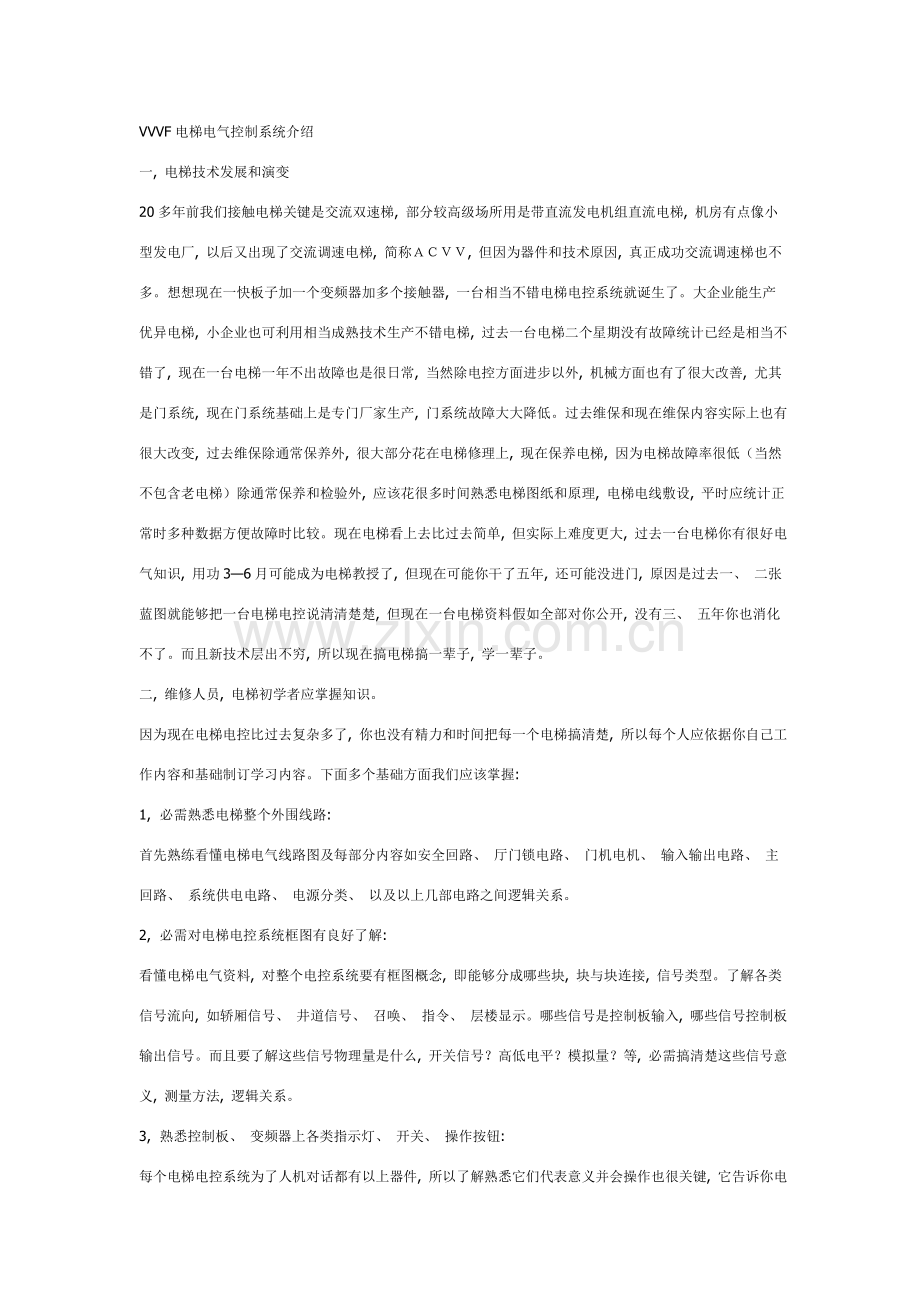

VVVF电梯电气控制系统介绍一, 电梯技术发展和演变20多年前我们接触电梯关键是交流双速梯, 部分较高级场所用是带直流发电机组直流电梯, 机房有点像小型发电厂, 以后又出现了交流调速电梯, 简称, 但因为器件和技术原因, 真正成功交流调速梯也不多。想想现在一快板子加一个变频器加多个接触器, 一台相当不错电梯电控系统就诞生了。大企业能生产优异电梯, 小企业也可利用相当成熟技术生产不错电梯, 过去一台电梯二个星期没有故障统计已经是相当不错了, 现在一台电梯一年不出故障也是很日常, 当然除电控方面进步以外, 机械方面也有了很大改善, 尤其是门系统, 现在门系统基础上是专门厂家生产, 门系统故障大大降低。过去维保和现在维保内容实际上也有很大改变, 过去维保除通常保养外, 很大部分花在电梯修理上, 现在保养电梯, 因为电梯故障率很低（当然不包含老电梯）除通常保养和检验外, 应该花很多时间熟悉电梯图纸和原理, 电梯电线敷设, 平时应统计正常时多种数据方便故障时比较。现在电梯看上去比过去简单, 但实际上难度更大, 过去一台电梯你有很好电气知识, 用功36月可能成为电梯教授了, 但现在可能你干了五年, 还可能没进门, 原因是过去一、 二张蓝图就能够把一台电梯电控说清清楚楚, 但现在一台电梯资料假如全部对你公开, 没有三、 五年你也消化不了。而且新技术层出不穷, 所以现在搞电梯搞一辈子, 学一辈子。二, 维修人员, 电梯初学者应掌握知识。因为现在电梯电控比过去复杂多了, 你也没有精力和时间把每一个电梯搞清楚, 所以每个人应依据你自己工作内容和基础制订学习内容。下面多个基础方面我们应该掌握: 1, 必需熟悉电梯整个外围线路: 首先熟练看懂电梯电气线路图及每部分内容如安全回路、 厅门锁电路、 门机电机、 输入输出电路、 主回路、 系统供电电路、 电源分类、 以及以上几部电路之间逻辑关系。2, 必需对电梯电控系统框图有良好了解: 看懂电梯电气资料, 对整个电控系统要有框图概念, 即能够分成哪些块, 块与块连接, 信号类型。了解各类信号流向, 如轿厢信号、 井道信号、 召唤、 指令、 层楼显示。哪些信号是控制板输入, 哪些信号控制板输出信号。而且要了解这些信号物理量是什么, 开关信号？高低电平？模拟量？等, 必需搞清楚这些信号意义, 测量方法, 逻辑关系。3, 熟悉控制板、 变频器上各类指示灯、 开关、 操作按钮: 每个电梯电控系统为了人机对话都有以上器件, 所以了解熟悉它们代表意义并会操作也很关键, 它告诉你电梯现在状态, 或哪部电路产生了故障, 参数修改。4, 熟悉电梯电气系统电线敷设: 假如一个维修人员对电梯电气系统电线敷设不熟悉也极难正确、 快速对电梯进行维修, 也可能小毛病修出大毛病, 所以熟悉电梯电线敷设也很关键, 了解机房、 轿厢、 轿顶、 井道走线及线号, 对你快速判别故障, 处理问题有很大帮助。三, VVVF电梯电控系统框图: 电梯电控系统能够说千变万化, 每家有每家特色, 但基础有两部分组成, 控制部分和拖动部分, 而且电控系统框图也大同小异, 下面举两个常见电控系统框图。1, PLC+盒式变频器: 该系统开发相对比较轻易, 简练, 器件稳定性, 抗干扰性都很好。缺点是楼层高话PLC输入输出点需要很多, 增加井道电线, 和随行电缆数量。而且PLC编程者水平直接影响电梯功效和质量, 软件资料保密性差部分信号介绍: 1, 继电器、 接触器状态反馈信号: 电梯设计安全第一, 所以各类关键继电器、 接触器状态一定要反馈到PLC控制器中, 并参与编程, 如安全继电器、 门锁继电器、 变频器输出接触器、 抱闸接触器, 使电脑时时刻刻监控它们状态, 如它们出了问题, 控制器就会采取对应方法。2, 轿内控制信号: 它包含检修、 司机、 超满载、 直达、 开门、 关门、 开门极限、 关门极限、 平层等。3, 井道信号: 包含上下限位、 减速、 基站、 消防等4, 方向、 速度控制信号: 是PLC给变频器工作信号, 它告诉变频器是上行还是下行, 运行速度是多少, 通常见多段速, 三根输出线, 能够控制变频器8种速度。5, 编码器分频信号: 编码器分频信号是编码器经过变频器分频输出供PLC读进电梯在井道现行位置。6, 继电器、 接触器控制器输出信号: 这是PLC依据现行状态和需要输出控制对应继电器和接触器线圈信号7, 变频器运行、 故障信号: 这也是变频器和PLC对话信号, 它告诉PLC变频器状态, 使PLC采取对应方法,PLC可依据变频器故障信号码采取急停、 快速停止、 正常停止.在这里要强调一下,方向,速度控制信号, 运行信号和抱闸接触器打开时序, 应该是: 当满足运行条件时, PLC先发出方向信号给变频器, 这是PLC速度控制信号为零, 变频器“零速”运行并发出运行信号给PLC, PLC收到变频器运行信号后, 这时才能控制抱闸接触器打开抱闸, 并发出速度控制信号, 假如在没有收到变频器运行信号之前打开抱闸, 电梯开启时会产生“上拖”“下拉”现象 舒适感差, 同理在停止时要确保速度为“零速”再抱闸, 然后撤方向信号, 反之停车舒适感很差, 设计时正常状态和检修状态都要确保这个时序。2, 电梯专用电脑板+通用变频器: 这是现在流行电梯控制方法, 它补充了PLC一些不足, 因为电梯专用电脑板由专业厂家生产, 所以使电梯性能, 功效都有所提升, 从以上框图能够看到控制信号步骤基础不变, 关键改变是原指令信号和召唤信号由并行传送变串行传送, 这么大大降低随行电缆和井道电缆数量。 熟悉了PLC电梯后对了解这类电梯也比较轻易了, 不一样是要掌握: 1板子设置, 正常串行时信号电压2发光二级管信号灯代表意义3主板人机对话操作盘使用和参数设置在掌握和了解以上几方面知识后, 如需深入提升, 本人强烈提议假如有条件有时间能够去熟悉一下过去继电器电梯电路图纸, 如XPM、 KJX型号电梯, 使你有机会了解电梯各部分之间逻辑、 时序关系。它经典部分也是现在电梯程序编写基础。另外能够看看变频器使用说明书, 对变频器功效及参数意义有所了解学习PLC相关知识, 掌握编程技术, 这些都是提升你电梯技术要做事绝伦-电梯通用语音报站器介绍上海绝伦电子技术有限企业开发成功通用电梯语音报站器, 报站器与电梯无任何接线, 安装极方便, 省去繁琐技术要求, 全安装过程仅需1小时。数据全部自采样, 报层正确, 绝无错报漏报现象。因为与电梯没有接线, 所以可用于多种电梯。1.组成绝伦-电梯通用语音报站器关键芯片都采取进口, 8位微电脑和最新型语音芯片组成电脑语音系统, 专门为电梯需要设计, 发音清楚、 音乐优美。并可依据用户要求定制日语, 英语等, 电梯运行时播放背景音乐、 广告、 汇报楼层信息等, 含有输入接口灵活、 工作可靠、 抗干扰能力强特点。适适用于宾馆、 写字楼、 医院、 公寓等电梯, 终生维修。适合三菱, LG, 迅达, 奥梯斯, 日立等, 因为不用接线, 安装极方便, 没有繁琐技术要求, 所以深受安装、 维修保养企业欢迎。2.功效绝伦-电梯通用语音报站器标准功效介绍: 1）当电梯停止时, 语音报站器播放优美音乐。2）当电梯开启时, 报运行方向, 后继续放音乐, 抵达目层时, 语音报站器报到站音和所到层站。3）可依据用户要求插播其她话语, 和特殊要求。4）当电梯停止时间1-2分自动关闭背景音乐。5）含有到站钟功效。6）可报超载（可依据用户要求选）。7）可报安全回路故障（可依据用户要求选）。8）可报消防（可依据用户要求选）。3.安装依据需要可安装在轿顶。安装极方便, 无需与电梯接任何线.全过程仅需1小时。数据全部自采样, 报层正确, 提供全过程技术支持。*免收录音费*并诚证各地代理。
