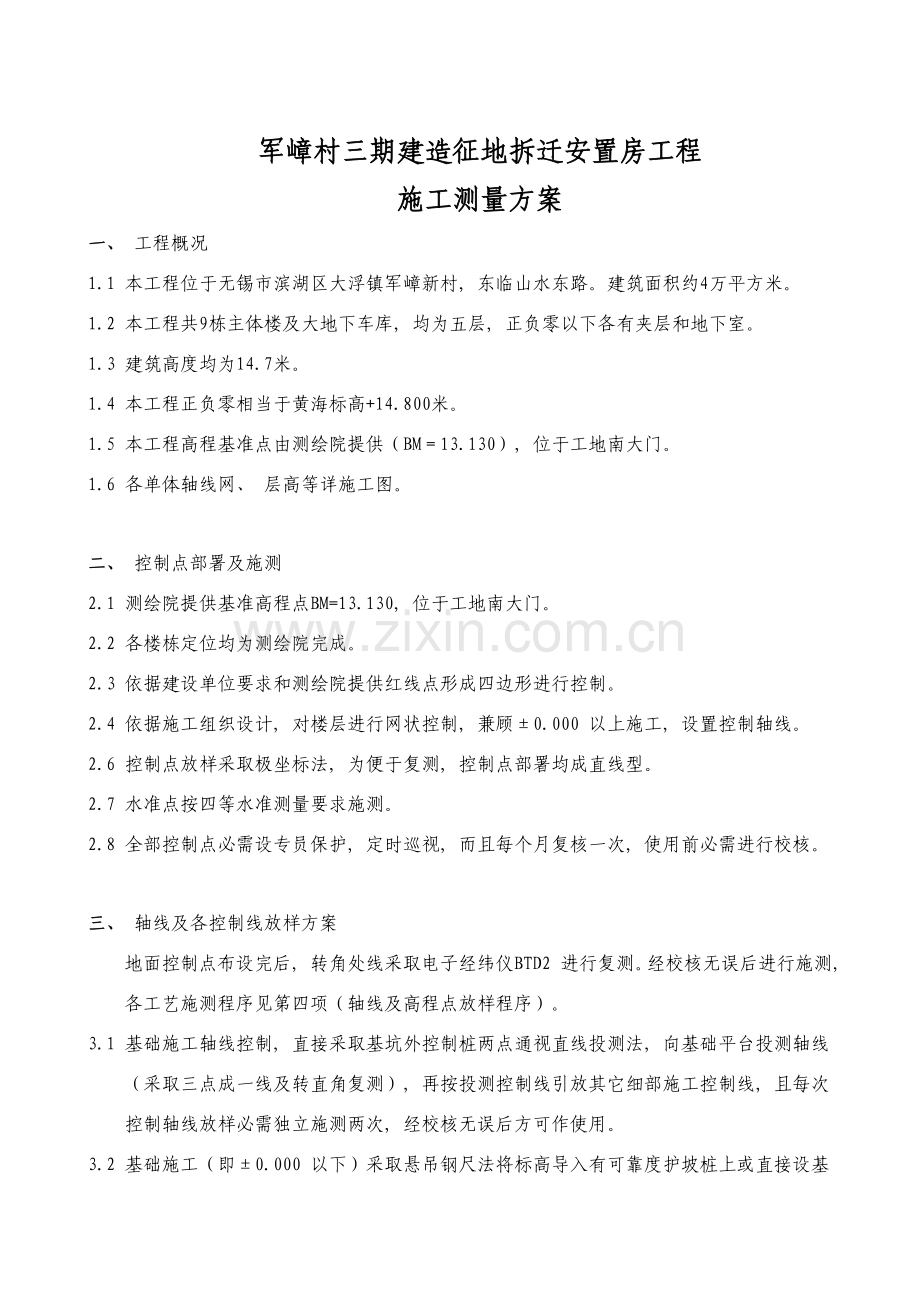

军嶂村三期建造征地拆迁安置房工程
施工测量方案
一、 工程概况
1.1 本工程位于无锡市滨湖区大浮镇军嶂新村, 东临山水东路。建筑面积约4万平方米。
1.2 本工程共9栋主体楼及大地下车库, 均为五层, 正负零以下各有夹层和地下室。
1.3 建筑高度均为14.7米。
1.4 本工程正负零相当于黄海标高+14.800米。
1.5 本工程高程基准点由测绘院提供（BM＝13.130）, 位于工地南大门。
1.6 各单体轴线网、 层高等详施工图。

二、 控制点部署及施测
2.1 测绘院提供基准高程点BM=13.130, 位于工地南大门。
2.2 各楼栋定位均为测绘院完成。
2.3 依据建设单位要求和测绘院提供红线点形成四边形进行控制。
2.4 依据施工组织设计, 对楼层进行网状控制, 兼顾±0.000 以上施工, 设置控制轴线。
2.6 控制点放样采取极坐标法, 为便于复测, 控制点部署均成直线型。
2.7 水准点按四等水准测量要求施测。
2.8 全部控制点必需设专员保护, 定时巡视, 而且每个月复核一次, 使用前必需进行校核。

三、 轴线及各控制线放样方案
地面控制点布设完后, 转角处线采取电子经纬仪BTD2 进行复测。经校核无误后进行施测, 各工艺施测程序见第四项（轴线及高程点放样程序）。
3.1 基础施工轴线控制, 直接采取基坑外控制桩两点通视直线投测法, 向基础平台投测轴线（采取三点成一线及转直角复测）, 再按投测控制线引放其它细部施工控制线, 且每次控制轴线放样必需独立施测两次, 经校核无误后方可作使用。
3.2 基础施工（即±0.000 以下）采取悬吊钢尺法将标高导入有可靠度护坡桩上或直接设基坑有效桩作标识, 且基坑四面不少于四点（每一个方向不少于一点）, 校核无误后方可作二次引测其它控制标高点, 必需两点以上后视且两后视点标高差值在要求范围之内。
3.3 ±0.000 以上施工, 采取正倒镜分中法投测其它细部轴线。

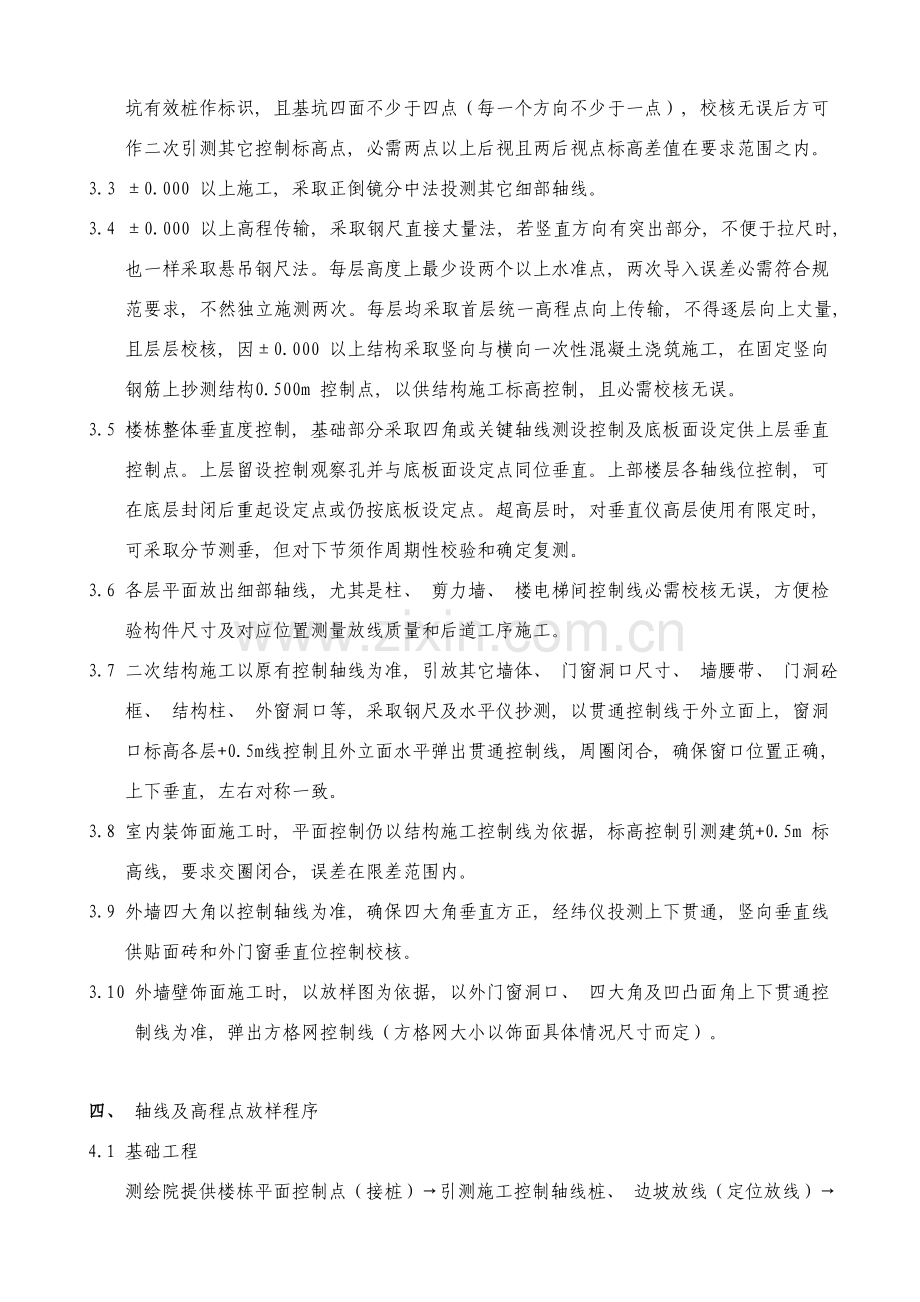

3.4 ±0.000 以上高程传输, 采取钢尺直接丈量法, 若竖直方向有突出部分, 不便于拉尺时, 也一样采取悬吊钢尺法。每层高度上最少设两个以上水准点, 两次导入误差必需符合规范要求, 不然独立施测两次。每层均采取首层统一高程点向上传输, 不得逐层向上丈量, 且层层校核, 因±0.000 以上结构采取竖向与横向一次性混凝土浇筑施工, 在固定竖向钢筋上抄测结构0.500m 控制点, 以供结构施工标高控制, 且必需校核无误。
3.5 楼栋整体垂直度控制, 基础部分采取四角或关键轴线测设控制及底板面设定供上层垂直控制点。上层留设控制观察孔并与底板面设定点同位垂直。上部楼层各轴线位控制, 可在底层封闭后重起设定点或仍按底板设定点。超高层时, 对垂直仪高层使用有限定时, 可采取分节测垂, 但对下节须作周期性校验和确定复测。
3.6 各层平面放出细部轴线, 尤其是柱、 剪力墙、 楼电梯间控制线必需校核无误, 方便检验构件尺寸及对应位置测量放线质量和后道工序施工。
3.7 二次结构施工以原有控制轴线为准, 引放其它墙体、 门窗洞口尺寸、 墙腰带、 门洞砼框、 结构柱、 外窗洞口等, 采取钢尺及水平仪抄测, 以贯通控制线于外立面上, 窗洞口标高各层+0.5m线控制且外立面水平弹出贯通控制线, 周圈闭合, 确保窗口位置正确, 上下垂直, 左右对称一致。
3.8 室内装饰面施工时, 平面控制仍以结构施工控制线为依据, 标高控制引测建筑+0.5m 标高线, 要求交圈闭合, 误差在限差范围内。
3.9 外墙四大角以控制轴线为准, 确保四大角垂直方正, 经纬仪投测上下贯通, 竖向垂直线供贴面砖和外门窗垂直位控制校核。
3.10 外墙壁饰面施工时, 以放样图为依据, 以外门窗洞口、 四大角及凹凸面角上下贯通控制线为准, 弹出方格网控制线（方格网大小以饰面具体情况尺寸而定）。

四、 轴线及高程点放样程序
4.1 基础工程
测绘院提供楼栋平面控制点（接桩）→引测施工控制轴线桩、 边坡放线（定位放线）→验线→（土方开挖）混凝土垫层标高抄测→验槽→基坑边坡及标高控制→底板防水及保护层→放基础底边线→监理报验→地下结构底板上放线→底板施工标高控制→监理报验→地下结构
4.2 地下结构工程
放线→监理报验→竖向结构施工→建筑±0.5m→线标高抄测→横向结构施工→横向结构标高控制→标高报验
4.3 地上结构施工
各层在竖向柱模板拆除后立刻抄测建筑+0.5m 水平控制线标高并报验, 方便检验浇筑后质量及下一步施工。
放线→监理报验→竖向钢筋绑扎→抄测结构+0.5m 标高点（钢筋上）→模板及混凝土结构→在固定钢筋上丈量上一层结构+0.5m 控制标高
4.4 二次结构施工
放二次结构位置线→砌二次结构→抄测建筑0.5m线控制标高→其她项目施工

五、 施工时各项限差和质量确保方法
5.1 为确保误差在许可限差以内, 多种控制测量必需按《城市测量规范》实施, 各项限差必需达成下列要求
5.1.1 控制轴线, 轴线间互差
＞20m 1/7000 （相对误差）
≤20m ±3 对于轴线小于±3mm。
5.1.2 多种结构控制线相对于轴线≤±3mm。
5.1.3 标高小于±5mm。
5.1.4 垂直度层高≤5mm, 高层全高小于1/1000 且小于50mm, 小高层小于30mm。
5.2 放样工作按下述要求进行
5.2.1 仪器各项限差符协议等级仪器限差要求。
5.2.2 钢尺量距时, 对悬空和倾斜测量应在满足限差要求情况下考虑垂曲及倾斜更正。
5.2.3 标高抄测时, 采取独立施测两次法, 其限差在同一房间内为±3mm, 全部抄测应以水准点为后视。
5.2.4 垂直度观察: 若采取吊垂球时应在无风情况下, 如有风时用经纬仪抄测。
5.3 细部放样应遵照下列标准
5.3.1 用于细部测量控制点或线必需经过检验。
5.3.2 细部测量坚持由整体到局部标准。
5.3.3 有方格网必需校正对角线。
5.3.4 方向控制昼使用距离较长点。
5.3.5 全部结构控制线必需清楚明确。

六、 完工测量与变形观察
6.1 建筑物本身沉降观察, 必需有资质单位进行沉降观察
6.1.1 依据甲方要求, 本建筑物做沉降观察, 要求在整个施工期间至沉降基础稳定止进行观察沉降观察目: ①检验施工对邻近建筑物安全影响; ②检验工程设计、 施工是否符合预期要求; ③为相关地基基础及结构设计是否安全、 合理、 经济等反馈信息。沉降观察基础内容: ①施工对邻近建筑物影响观察; ②地基回弹观察; ③地基分层与邻近地面沉降观察; ④建筑物本身沉降观察。
6.1.2 具体沉降观察方法等详见《军嶂村三期征地拆迁安置房工程沉降观察施工方案》
6.2 护坡桩位移观察
6.2.1 在基坑开挖后, 在边坡顶上布设变形测设点（变形点间隔10m 左右）, 并在护坡桩基坑一侧500mm 左右设置平行控制点线（即一点为置仪点, 一点为后视点）, 用经纬仪视准线法, 以各变形点角度改变为依据进行观察, 判别其变形位移量。
6.2.2 基坑外观察点必需设于永久性固定位置, 且应深埋于冻土层下0.5m。
6.2.3 变形点观察频率为每个月三次, 雨雪后加测一次, 直至地下工程完工为止。
6.2.4 做好变形观察数据资料整理, 立刻分析和处理结果。

七、 测量复核方法及资料整改
7.1 控制材料复核方法按二、 三叙述中进行。
7.2 细部放样采取不一样人员、 不一样仪器或钢尺进行, 条件不许可可独立施测两次。
7.3 外业统计采取统一格式, 装订成册, 回到内业立刻整理并填写相关表格, 并由不一样人员将原始统计及相关表格进行复核, 对于特殊测量要有技术总结和相关说明。
7.4 有高差作业或重大项目要报请相关部门或上级单位复核并认可。
7.5 对各层放样轴线间距离等采取红外测距仪校核, 达成正确无误。
7.6 施工测量统计按《建筑工程资料管理规程》（DBJ01—51—）要求编制、 编号, 依据资料内容和数量多少组成一册或若干册装订。施工测量技术资料关键包含: 水准点通知单; ②交接桩统计表; ③工程定位图（总平面、 首层建筑平面、 基础平面、 建筑场地原始地形图）; ④设计变更文件及图纸; ⑤现场平面控制网与水准点结果表及验收单; ⑥《建筑工程资料管理规程》（DBJ01—51—）中施工测量统计; ⑦必需测量原始统计; ⑧完工验收资料、 完工图; ⑨沉降变形观察资料。

八、 施工测量工作组织与管理
8.1 关键仪器配置情况
测量仪器配置一览表
序号 测量器具名称 型号规格 单位 数量 备注
1 电子经纬仪 DJD2 台 1
2 自动安平水准仪 DZS3-1 台 2
3 激光垂准仪 DZJ3 台 1
4 红外线测距仪 ND3000 台 1
5 钢卷尺 7.5m 把 12
6 钢卷尺 50m 把 2
7 水准标尺 5m 根 2
8.2 全部量具、 器必需经过计量检测单位校验合格, 并有校验合格证方可投入使用。
8.3 工程定位放线、 建筑物相对位置、 基础轴线及对应标高、 楼层各轴线房间尺寸标高等由施工员组织技术核定, 监理部门复验经过并办理完成相关手续。

九、 仪器保养和使用制度=
9.1 仪器实施专员负责制, 建立测量仪器管理台帐, 由专员保管、 填写。
9.2 全部测量仪器必需每年校准检定一次, 在仪器上粘贴校准状态标识, 含有合格计量检定证书, 并由项目部测量责任人每半月一次进行自检。
9.3 仪器必需置于专业仪器柜内, 仪器柜必需干燥、 无尘土。
9.4 仪器使用完成后, 必需进行擦试 , 并填写使用情况表格。
9.5 仪器在运输过程中, 必需手提抱等, 严禁置于有振动车上。
9.6 仪器现场使用时, 测量员不得离开仪器。
9.7 水准尺不得躺放, 三角架水准尺不得做工具使用。
9.8 雨天不宜在露天进行测量作业, 小雨时应用雨伞遮挡, 炎热天不得在太阳下曝晒, 应有遮阳方法。
9.9 观察人员不得将仪器箱作登爬高及作息之用。
