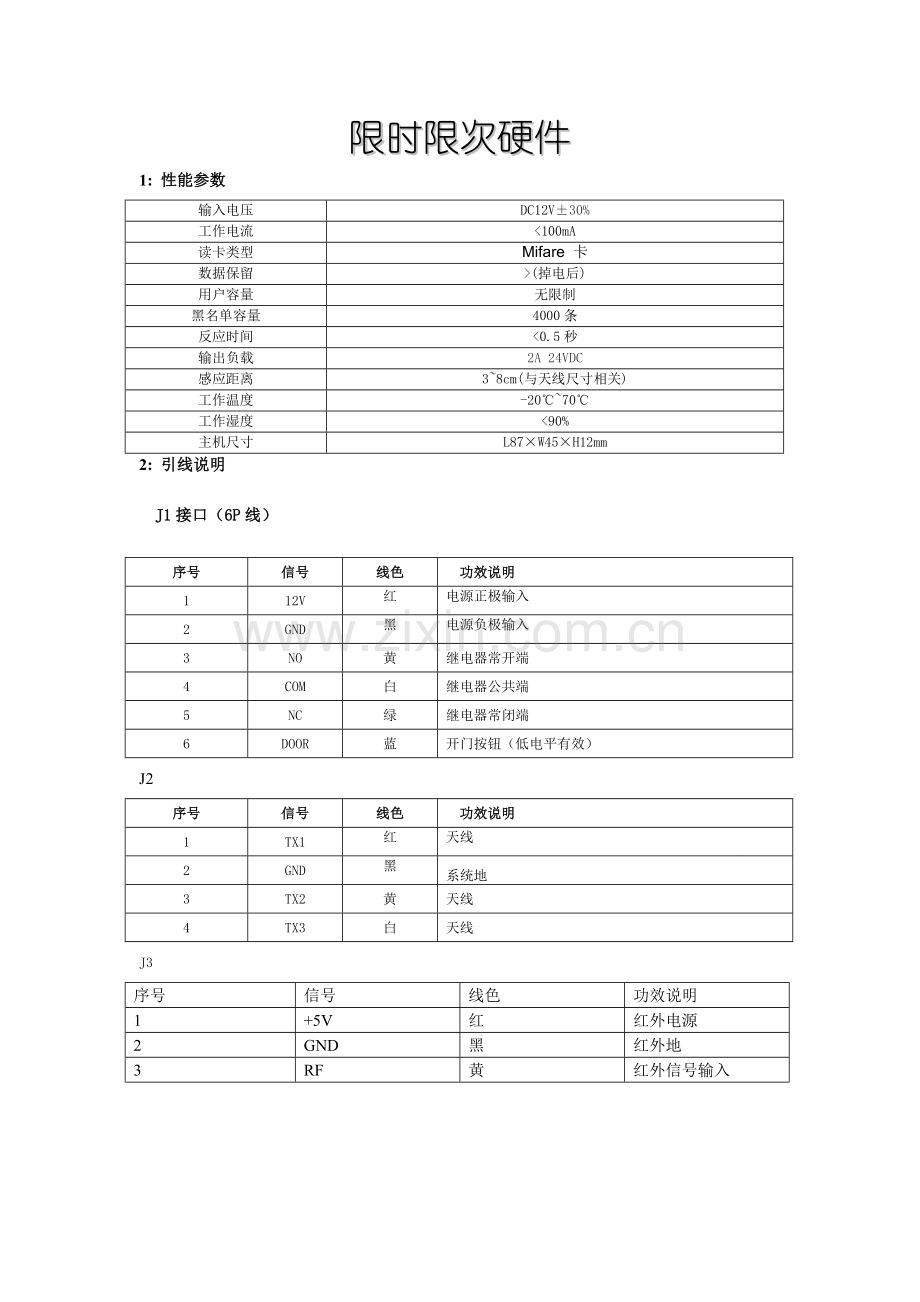

限时限次硬件
1: 性能参数
输入电压
DC12V±30%
工作电流
<100mA
读卡类型
Mifare 卡
数据保留
>(掉电后)
用户容量
无限制
黑名单容量
4000条
反应时间
<0.5秒
输出负载
2A 24VDC
感应距离
3~8cm(与天线尺寸相关)
工作温度
-20℃~70℃
工作湿度
<90%
主机尺寸
L87×W45×H12mm
2: 引线说明
J1接口(6P线)
序号
信号
线色
功效说明
1
12V
红
电源正极输入
2
GND
黑
电源负极输入
3
NO
黄
继电器常开端
4
COM
白
继电器公共端
5
NC
绿
继电器常闭端
6
DOOR
蓝
开门按钮(低电平有效)
J2
序号
信号
线色
功效说明
1
TX1
红
天线
2
GND
黑
系统地
3
TX2
黄
天线
4
TX3
白
天线
J3
序号
信号
线色
功效说明
1
+5V
红
红外电源
2
GND
黑
红外地
3
RF
黄
红外信号输入
3: 产品示意图
读卡天线
IC读写模块
红外接收端口
地址拨码开关
工作指示灯
CPU
蜂鸣器
J1主接线座
电源指示灯
时钟电池
4: 尺寸示意图

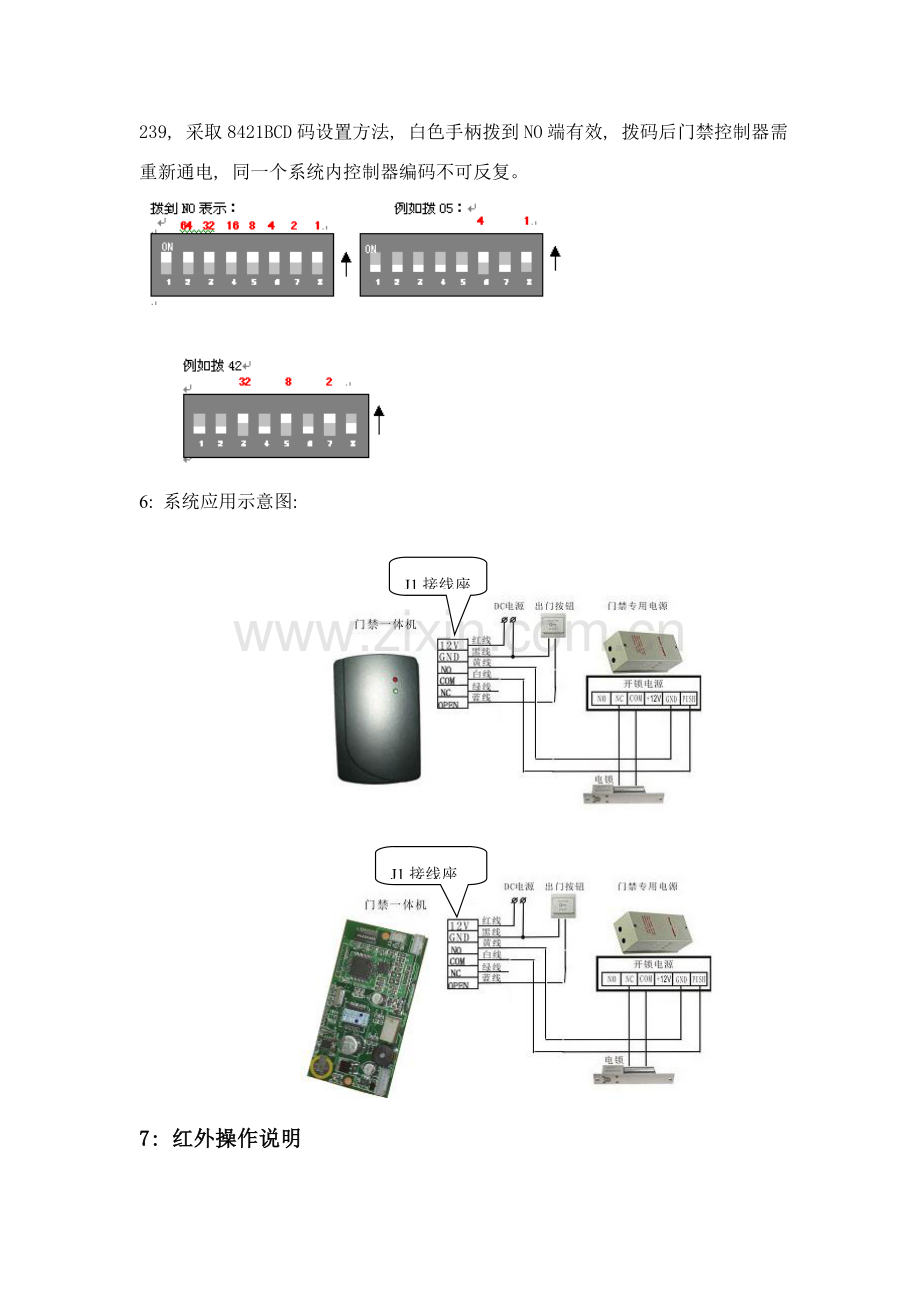

5: 地址设置说明:
控制器板上8位拨码开关是用于设置控制器地址编号, 有效地址编号为1~239, 采取8421BCD码设置方法, 白色手柄拨到NO端有效, 拨码后门禁控制器需重新通电, 同一个系统内控制器编码不可反复。
6: 系统应用示意图:
J1接线座
J1接线座
7: 红外操作说明
卡号增加: 按0, 绿灯亮, 按XXXXXXXX CALL。XXXXXXXX为用户编号。
卡号删除: 按2XXXXXXXX CALL, XXXXXXXXXX为用户编号。
删除全部卡: 按4 CALL, 等候数秒后B 一声, 即删除完成。
门常开启: 按5CALL, 此操作后自动退出系统。
开门时间: 按6XXCALL, 此操作后自动退出系统。最大60秒
门开一次: 按7CALL, 此操作后自动退出系统。
修改密码: 按8XXXXXCALL。
设置时间: 按9XXXXXXXXXXXXCALL.年(2位)月(2位)日(2位)时(2位)分(2位)秒(2位)
退出系统: 按EXID或者说10秒无任何操作将自动退出
8: 故障排除方法
刷用户卡控制器不开门: 扇区和密码与控制器不一致; 使用使用期过期; 有效使用次数为0; 没有此控制器开门权限; 控制器时钟不正确;
用户卡初始化密码不成功: 在<请输入原密码>密码框里面重新输入卡正确密码。
读写器写不卡: 检验读写器使用串口与软件设置串口编号一致
控制器断电后用户卡成为无效卡: 更换时钟钮扣电池。
其她故障处理或软件操作见软件说明书。
9: 注意事项
本设备未做防水处理, 避免安装在潮湿或雨水淋到环境。
安装位置尽可能远离射频干扰和金属表面。
