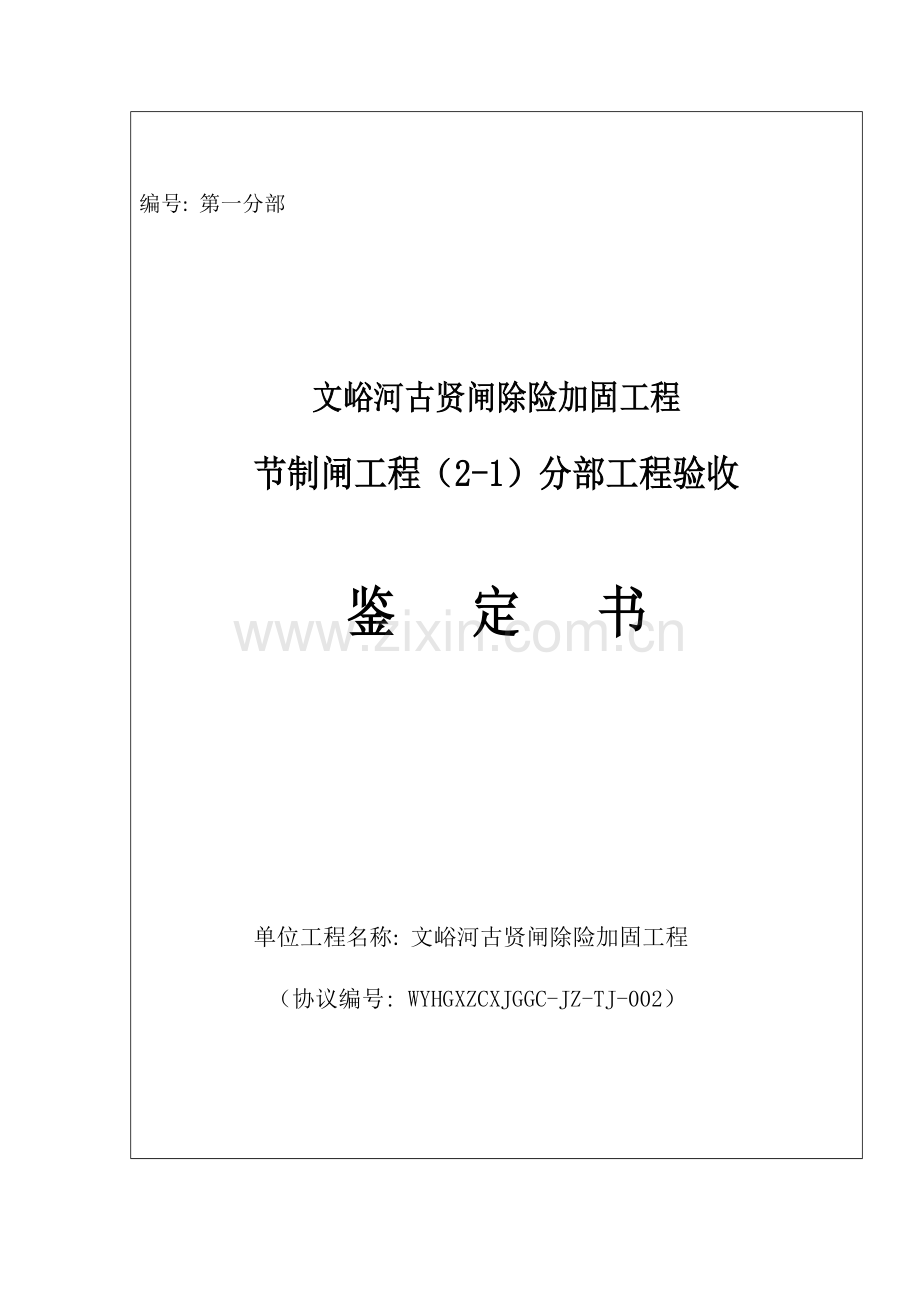

分部单位工程验收鉴定书模板.doc

编号: 第一分部

文峪河古贤闸除险加固工程
节制闸工程（2-1）分部工程验收

鉴 定 书

单位工程名称: 文峪河古贤闸除险加固工程
（协议编号: WYHGXZCXJGGC-JZ-TJ-002）

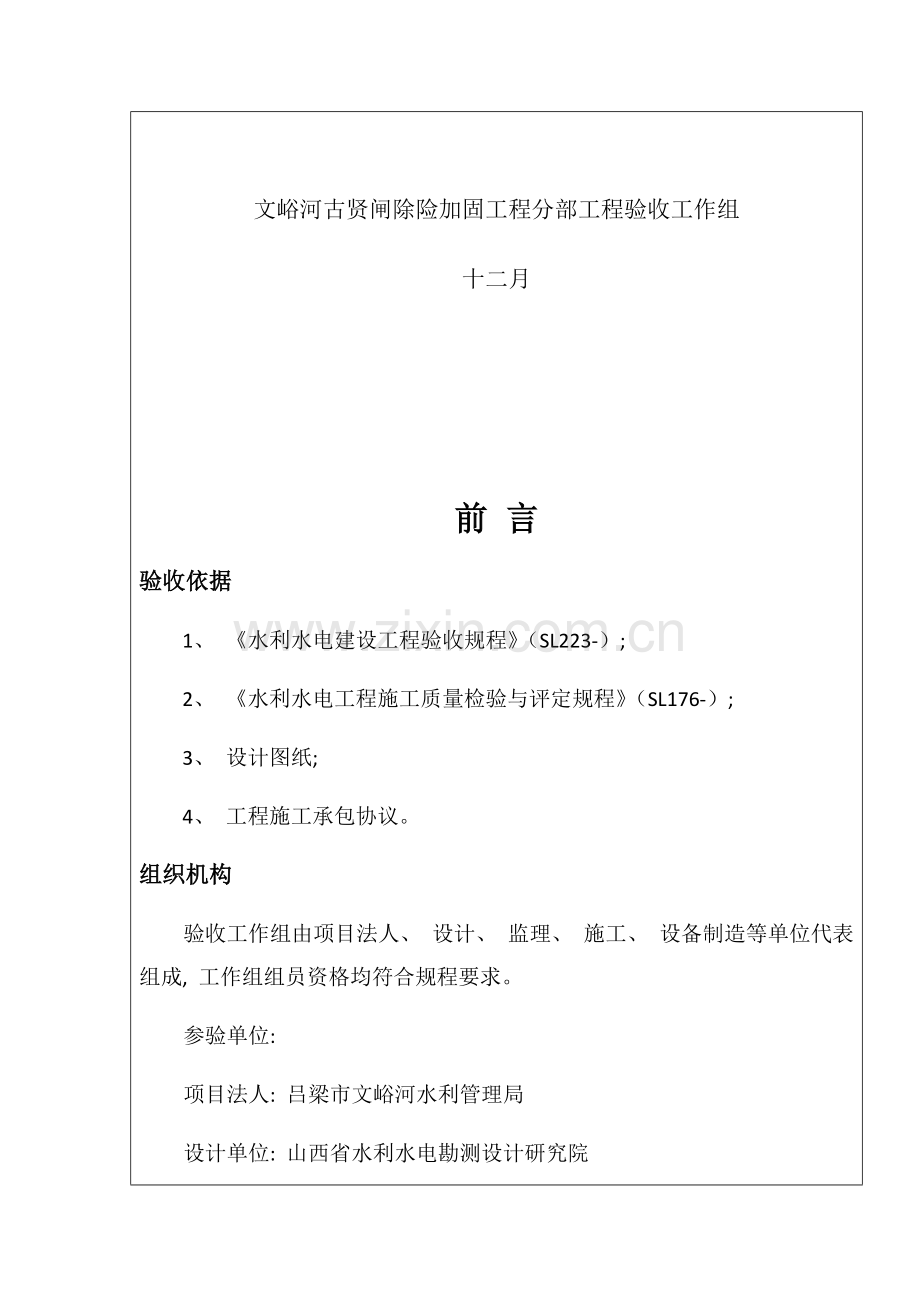

文峪河古贤闸除险加固工程分部工程验收工作组
十二月

前 言
验收依据
1、 《水利水电建设工程验收规程》（SL223-）;
2、 《水利水电工程施工质量检验与评定规程》（SL176-）;
3、 设计图纸;
4、 工程施工承包协议。
组织机构
验收工作组由项目法人、 设计、 监理、 施工、 设备制造等单位代表组成, 工作组组员资格均符合规程要求。
参验单位:
项目法人: 吕梁市文峪河水利管理局
设计单位: 山西省水利水电勘测设计研究院
监理单位: 山西北龙工程监理有限企业
施工单位: 山西省晋中市水利建筑工程总企业
山西省水工机械厂
列席单位: 吕梁市水利工程质量与安全监督站
验收过程
12月12日, 由监理单位主持, 召开分部工程验收会议, 验收工作组全体组员参与, 听取施工单位工程建设和工程质量评定情况汇报, 对工程完成情况和工程质量进行了现场检验, 查验单元工程质量评定及相关档案资料。验收组讨论形成一致意见, 经过分部工程验收。
一、 分部工程开工完工日期
4月30日开工, 11月15日完工。
二、 分部工程建设内容
本分部关键施工内容为: 节制闸上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫拆除重建, 闸门及启闭机设备安装。
三、 施工过程及完成关键工程量
（一）施工过程
1、 土方开挖、 回填
依据图纸放样定出边线, 机械开挖预留30cm保护层, 再人工开挖至设计高程面。土方回填铺料厚度不超40cm, 碾压后检测压实度达成设计要求后再进行下一层回填。
2、 浆砌石施工
严格根据试验配比进行砂浆拌制, 施工面放样测量经报验合格后砌筑, 石料洁净无泥垢, 表面湿润, 采取铺浆法砌筑, 铺浆厚度20～30cm, 砌体卧砌, 上下错缝、 内外搭砌。勾缝砂浆采取高一级标号砂浆, 根据规范要求清缝, 勾缝前将槽缝冲洗洁净, 并保持缝面湿润。先将拌制好砂浆向缝内分几次填充并用力压实, 并与表面平齐, 然后在砌体表面均匀抹浆厚度2～3cm, 砂浆初凝时划线勾工字缝。完成后洒水养护, 保持表面湿润, 养护时间达14天。
3、 混凝土施工
铺盖段及消力池混凝土采取滚筒式搅拌机拌制, 按设计图纸进行钢筋安装和模板支设, 止水带安装位置正确并固定牢靠, 分两次浇筑。经现场监理验收合格后浇筑, 采取推进法铺料连续浇筑, 软轴振捣器依序振捣, 至不冒泡、 表面泛浆为宜。混凝土洒水养护设专员负责, 保持混凝土表面湿润, 覆盖养护时间达14天。
4、 闸门安装
门槽埋件安装位置正确、 牢靠, 检测埋件垂直度, 符合要求后焊接固定。闸门吊装前清除埋件表面和门叶上全部杂物, 尤其注意清除水封座底板表面水泥浆, 在轨道内涂抹润滑脂。闸门安装完成后进行无水全行程启闭试验, 试验过程检验滑道或滚轮运行无卡阻现象, 在闸门全关位置, 水封橡皮无损伤, 漏光检验合格。无水试验合格后含有条件时进行静水和动水启闭试验。本分部闸门进行了安装后试运行, 检验结果符合要求。
5、 启闭机安装
根据安装说明书和图纸进行安装、 调试。启闭机安装完成, 对启闭机进行清理、 修补已损坏保护油漆, 并根据技术说明书要求灌注润滑脂。每台启闭机均进行了无荷、 有荷全行程启闭试验, 结果符合要求。
（二）本分部工程完成关键工程量
土方开挖647.70m3, 土方回填544.45m3, 钢筋制安 24.90 吨, 砼: 499.22 m3,浆砌石509.05m3, 格栅石笼250.34m3, 闸墩、 底板凿毛及表面防护处理391.2 m2, 闸门6扇, 启闭机6套。
四、 质量事故及质量缺点处理情况
本分部工程未发生质量事故, 无质量缺点。
五、 拟验工程质量评定
本分部工程共有41个单元工程, 其中关键隐蔽工程及关键部位单元工程6个（平板钢闸门安装）, 此次验收共完成40个单元工程。施工单位自评, 该分部40个单元工程全部合格, 其中优良28个, 优良率为70%。原材料、 中间产品合格, 金属结构及启闭机制造质量合格, 机电产品质量合格。经监理单位复核, 该分部40个单元工程全部合格, 其中优良28个, 优良率为70%。原材料、 中间产品合格, 金属结构及启闭机制造质量合格, 机电产品质量合格, 验收资料基础齐全。该分部工程评定为合格。
六、 验收遗留问题及处理意见:
水闸观察设施未做, 由承包人负责于单位工程验收前完成。
七、 结论:
依据《水利水电建设工程验收规程》（SL223-）和《水利水电工程施工质量检验与评定规程》（SL176-）要求, 验收组经过查阅资料和现场检验, 经认真讨论后一致认为:
该分部工程全部单元工程已按协议约定全部完工, 施工质量符合设计要求, 验收资料基础齐全, 工程质量评定为合格, 同意验收。
八、 保留心见:

保留心见人签字:

九、 分部工程验收工作组组员签字表

十、 附件: 验收遗留问题处理统计
分部工程验收遗留问题处理统计。

文峪河灌区古贤闸除险加固工程（土建Ⅱ标）

单位工程验收
鉴 定 书

文峪河灌区古贤闸除险加固工程单位工程验收工作组
二○一三年十二月

验收主持单位: 吕梁市文峪河水利管理局
法人验收监督管理机关: 吕梁市水利局
项目法人: 吕梁市文峪河水利管理局
设计单位: 山西水利水电勘测设计研究院
监理单位: 山西北龙工程监理有限企业
施工单位: 山西省晋中市水利建筑工程总企业
质量监督机构: 山西省吕梁市水利工程质量与安全监督站
运行管理单位: 吕梁市文峪河水利管理局

验收时间: 二○一三年十二月三十一日
验收地点: 文峪河水利管理局工程维护站

序言
验收依据: （1）《水利水电建设工程验收规程》（SL223-）; （2）《水利水电工程施工质量检验与评定规程》（SL176-）; （3）设计图纸与工程变更; （4）招、 投标文件; （5）工程施工承包协议; （6）施工规范。
组织机构: 由项目法人主持, 成立验收工作组负责单位工程验收。验收工作组由项目法人、 设计、 监理、 施工、 设备制造和运行管理等单位代表组成, 并邀请吕梁市水利工程质量与安全监督站代表参与。验收工作组组员均含有中级及其以上技术职称或对应执业资格。
验收过程: 单位工程验收工作组召开了验收工作会, 听取了各参建单位工程建设情况汇报, 分组查阅了分部工程验收文件及相关档案资料, 现场检验了单位工程完成情况和工程质量, 经过讨论评议, 一致同意该单位工程经过验收。验收判定意见以下:
一、 单位工程概况
（一）单位工程名称及位置
文峪河古贤闸除险加固工程, 位于汾阳市古贤庄村北约200m处文峪河桩号26+200处。

（二）单位工程关键建设内容
工程批复建设内容为: （1）节制闸上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （2）分洪闸上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （3）五支渠进水闸上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （4）七支渠上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （5）管理房改建; （6）闸门及启闭机设备安装; （7）配电设备及观察设施。
（三）单位工程建设过程
1、 关键工程开完工时期
工程于12月21日开工, 至12月16日全部完工（.12．21～.1.5、 .4．15～.7.15、 .10．1～.11.15、 .12.13～.12.16）。实际施工期5个月。
2、 施工中采取关键方法:
（1）、 施工准备: 12月15日～20日, 施工设备及劳动力进场, 技术交底、 技术培训, 临时生活、 生产设施施工, 现场控制, 坐标点设置等。
（二）工程外观质量评定
依据12月19日工程外观质量检验评定结论, 该单位工程外观质量应得74分, 实得57.4分, 得分率77.6%。
（三）工程质量检测情况
施工单位质量自检和监理单位质量平行抽检相结合, 均委托有水利资质检测机构进行, 确保检测效果和质量, 检测结果详见下表。
序号
名称
承包人自检
监理抽检（见证取样）
检测 组数
合格 组数
合格率（%）
检测
组数
合格 组数
合格率（%）
1
水泥
4
4
100
2
2
100
2
钢筋
14
14
100
3
3
100
3
砂
2
2
100
2
2
100
4
碎石
3
3
100
4
4
100
5
抗压试块
13
13
100
2
2
100
6
抗冻试块
2
2
100
见证

7
抗渗试块
1
1
100
见证

8
砂浆抗压试块
10
10
100
2
2
100
9
外加剂
1
1
100
见证

10
块石
1
1
100
见证

文峪河古贤闸除险加固工程
（四）单位工程质量等级评定意见
该单位工程包含5个分部工程, 质量评定全部合格, 施
（2）、 工程施工:
古贤节制闸部分结构拆除重建à西七支进水闸部分结构拆除重建à古贤分洪闸部分结构拆除重建à五支进水闸部分结构拆除重建à管理房拆除重建à 设备安装 à清理工地现场。
二、 验收范围
文峪河古贤闸除险加固工程共5个分部工程, 149个单元工程。
三、 单位工程完成情况和完成关键工程量
（一）完成情况
完成工程项目为: （1）节制闸上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （2）分洪闸上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （3）五支渠进水闸上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （4）七支渠上游铺盖、 翼墙、 启闭机排架柱、 梁及工作平台、 下游消力池、 海漫及翼墙改建; （5）管理房改建; （6）闸门安装18扇, 启闭机安装18套; （7）配电设备及观察设施。按设计批复完成了全部工程建设项目。
（二）完成关键工程量
完成关键工程量: 清淤6732m3, 占批复112%; 土方开挖1917m3, 占批复88%; 土方回填2546m3, 占批复127%; 砌体拆除1881 m3, 占批复101%; 砼拆除435 m3, 占批复122%; 浆砌石1391.22m3, 占批复72%; 混凝土1001.32 m3, 占批复97%; 钢筋制安42.064t, 占批复45%; 闸墩及底板防护处理817.06 m2, 占批复131%; 格栅笼石412.94 m3, 占批复73%; 闸门安装18扇, 占批复100%（其中整修加固3块）; 启闭机安装18套, 占批复100%; 管理房改建121 m2, 占批复82.88%（施工图管理房建筑面积由146m2调整为121m2）。
四、 单位工程质量评定
（一）分部工程质量评定
依据12月１2日分部工程验收判定意见, 该单位工程共包含5个分部工程, 149个单元工程, 质量评定分部工程合格数5个, 其中优良数0个, 优良率0%; 单元工程合格数149个, 其中优良数90个, 优良率60.4%。
工中未发生质量事故及质量缺点问题; 工程外观质量得分率为77.6%, 大于70%; 施工质量检验与评定资料基础齐全完整; 工程施工期及试运行期, 单位工程观察资料分析结果符合水利行业相关技术标准, 该单位工程质量等级评定为合格。
文峪河古贤闸除险加固工程施工质量统计表
单位工程名称
文峪河古贤闸除险加固工程
质量情况
单元工程
个（项）数
149
合格率（%）
100
优良数
90
优良率（%)
60.4
分部工程
个（项）数
5
合格率（%）
100
优良数
0
优良率（%)
0
单位工程质量评定结果
合格
五、 分部验收遗留问题处理情况
分部工程验收遗留节制闸、 分洪闸、 五支渠闸、 西七支渠闸观察设备各工程项目, 现在已全部完成。
六、 存在关键问题及处理意见
因进入冬季, 为确保工程质量, 新增加分洪闸上游翼墙加长116m遗留尾工, 尾工项目投资为40.91万元, 4月底前完成。
七、 意见和提议
（一）前期工程设计要努力争取正确、 细致合理、 符合实际, 以避免和降低施工过程中设计变更。
（二）深化管理体制和运行机制改革, 加强工程设施维修养护, 确保工程运行良好, 努力延长工程使用寿命, 充足发挥工程投资效益。
八、 结论
验收工作组于12月31日召开了验收工作会议, 具体听取了各参建单位相关工程建设情况汇报, 现场检验了单位工程完成情况和工程质量, 全方面审查了分部工程验收文件及相关档案资料。经过讨论评议大家一致认为: 该单位工程建设符合国家相关规范、 要求及设计文件要求; 全部分部工程全部完建并经验收质量合格; 工程外观质量符合设计及规范要求; 档案资料基础齐全、 完整; 同意该单位工程经过验收、 交付使用, 单位工程验收质量等级为合格。要求管理单位在运行中加强工程设施管理, 努力延长工程使用寿命, 充足发挥工程效益。

九、 保留心见（应有本人签字）

十、 单位工程验收工作组组员签字表
