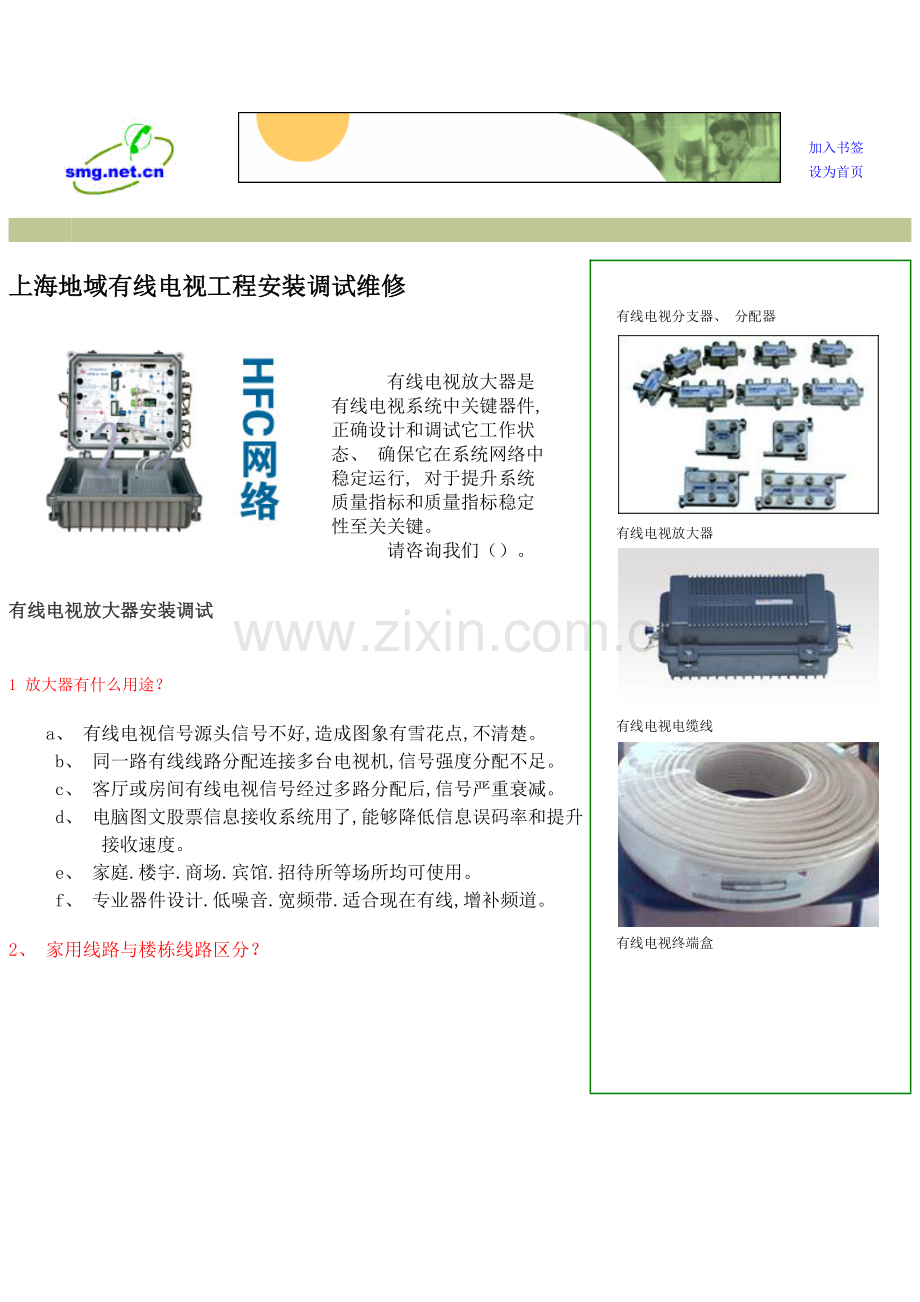

上海地域有线电视工程安装调试维修

    有线电视放大器是有线电视系统中关键器件, 正确设计和调试它工作状态、 确保它在系统网络中稳定运行, 对于提升系统质量指标和质量指标稳定性至关关键。
    请咨询我们（）。

有线电视放大器安装调试

1 放大器有什么用途？
  a、 有线电视信号源头信号不好,造成图象有雪花点,不清楚。
   b、 同一路有线线路分配连接多台电视机,信号强度分配不足。
   c、 客厅或房间有线电视信号经过多路分配后,信号严重衰减。
   d、 电脑图文股票信息接收系统用了,能够降低信息误码率和提升
      接收速度。
   e、 家庭.楼宇.商场.宾馆.招待所等场所均可使用。
   f、 专业器件设计.低噪音.宽频带.适合现在有线,增补频道。

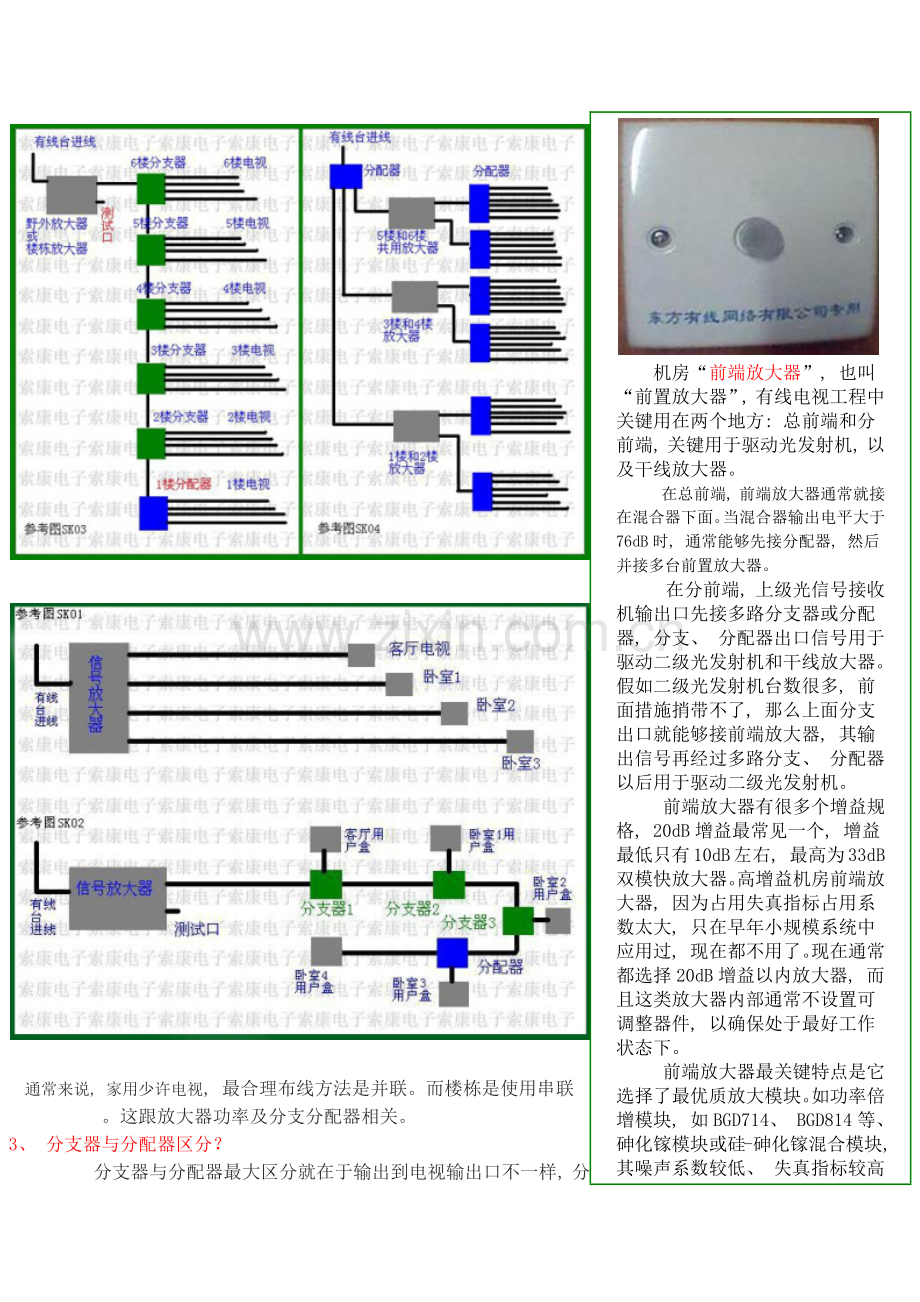

2、 家用线路与楼栋线路区分？

 通常来说, 家用少许电视, 最合理布线方法是并联。而楼栋是使用串联
      。这跟放大器功率及分支分配器相关。
3、 分支器与分配器区分？
      分支器与分配器最大区分就在于输出到电视输出口不一样, 分支器输出到电视是
      BR输出口, 而分配器是OUT输出口。分支器OUT输出口是输出给下路需要接分支分
      配器用输出口, 因为分支器OUT输出口衰减很小, 所以作为干路分支设备,
      使后面串联线路中电视信号衰减减小, 配合干路放大器使整个线路中信号均
      衡。分支器能够连接, 而分配器则不能连接。放大器后接一个分配器到电视,两个
    以上才能到电视,中间请用分支器。
4、 什么是斜率、 均衡？
   有线电视信号经过一定长度电缆传输后所造成高低频段电平差, 如（45-750ＭＨz
   高低频段衰减量相差约4倍, 即45ＭＨz频点衰减5ＤＢ时, 750ＭＨz频点则衰减
   20DB）, 请调整斜率、 均衡钮, 使放大器输出信号高低段平坦。电视节目分布在三段
   低中高(L/H/U),比如L段节目都很清楚,U段节目有雪花或条纹, 这就是高低频电平
   差原因, 就能够用调斜率来改善,使它们都一样清楚度,后还能够调整增益。
5、 放大器安装与调试
a、 按设备结构图安装连接好放大器（见说明书, 在盒子背后）, 接通电源, 放大器电
    源指示灯应正常指示。
b、 增益调整: 过低输入电平会造成载噪比劣化, 过高输出电平会造成失真加
    大, 经过调整增益钮, 使放大器输出电平在94-102ＤＢμv之间。
c、 均衡调整: 为了赔偿有线电视信号经过一定长度电缆传输后所造成高低频段电平
    差45-750ＭＨz高低频段衰减量相差约4倍, 即45ＭＨz频点衰减5ＤＢ时, 750ＭＨz
    频点则衰减20ＤＢ）, 请调整均衡钮, 使放大器输出信号高低段平坦。
  d、 放大器安装位置在条件许可尽可能远离电视机（这里距离指放大器到电视线长度一
    般在5M以上远）,靠近有线台分支器安装,尽可能确保信号源有较高信噪比,在衰减
    不多位置安装愈加好图象更清楚。
e、 假如安装后效果不理想,请检验电源是否接通, 接头,分配器或分支器是否接触良好。
f、 信号经过放大后图像出现斜纹干扰, 是因为放大器输出电平过大造成信号互调失真,
    能够逆时针调整增益纽（针对可调放大器）, 合适降低放大器输出电平使图像清楚。
    检验用户端信号电平太弱或信号失真过大时, 使用放大器后信号虽能增强但图像效果
    没有显著民生改善, 此时应检验入户前端电视信号源, 信号源简单检测方法是在有
    线台信号分支或分配处接入一台彩色电视机, 图像清楚说信号信号源没问题, 假如图
    像模糊则表示信号源质量差, 能够向广电站反应情况。
g、 注意室内型设备,在室外使用时应做好防水防潮处理。

有线电视分支器、 分配器

有线电视放大器

有线电视电缆线

有线电视终端盒

机房“前端放大器”, 也叫“前置放大器”, 有线电视工程中关键用在两个地方: 总前端和分前端, 关键用于驱动光发射机, 以及干线放大器。
    在总前端, 前端放大器通常就接在混合器下面。当混合器输出电平大于76dB时, 通常能够先接分配器, 然后并接多台前置放大器。
    在分前端, 上级光信号接收机输出口先接多路分支器或分配器, 分支、 分配器出口信号用于驱动二级光发射机和干线放大器。假如二级光发射机台数很多, 前面措施捎带不了, 那么上面分支出口就能够接前端放大器, 其输出信号再经过多路分支、 分配器以后用于驱动二级光发射机。
    前端放大器有很多个增益规格, 20dB增益最常见一个, 增益最低只有10dB左右, 最高为33dB双模快放大器。高增益机房前端放大器, 因为占用失真指标占用系数太大, 只在早年小规模系统中应用过, 现在都不用了。现在通常都选择20dB增益以内放大器, 而且这类放大器内部通常不设置可调整器件, 以确保处于最好工作状态下。
    前端放大器最关键特点是它选择了最优质放大模块。如功率倍增模块, 如BGD714、 BGD814等、 砷化镓模块或硅-砷化镓混合模块, 其噪声系数较低、 失真指标较高。
    在企业、 学校、 山区农村小型独立前端, 下面不设置光发射机, 放大器延伸不超出3级, 那么也能够用一般“干线放大器”来替换“机房前端放大器”; 假如仅仅只有前端一台放大器直接给用户分配信号, 那么也能够用“用户放大器”来替换“机房前端放大器”。
    “干线放大器”: 是向下一级放大器供给信号放大器; 特点是增益较低, 通常24dB左右; 标称输出电平96dB左右; 通常调输出电平在其标称输出电平周围, 输出斜率4至6dB。通常输出信号是供给下一级放大器地方, 都得采取干线放大器, 以确保信号有很好质量（失真）指标。
    “用户放大器”: 是向有线电视用户供给信号放大器; 特点是增益较高, 通常30至33dB; 标称输出电平102至105dB; 通常调输出电平为其标称输出电平、 或略高1、 2个dB, 输出斜率6至10dB。通常输出信号是用于分配给有线电视用户地方, 通常都得采取用户放大器, 其输出电平较高, 分配效率高, 所带用户多。
    一般“干线放大器”（延放）和“用户放大器”（楼放）之间最关键差异, 在于放大模块增益不一样、 调试输出电平不一样、 应用地方不一样:
    “干线放大器”采取硅材料推挽放大模块, 增益较低, 通常为27dB,如BGY587B、 BGE787B、 BGY887B, 放大器净增为24dB标称输出电平96dB,所以在实际利用时, 要将其输出电平调为96dB左右。通常输出信号用于驱动下级放大器使用地方, 通常都应该选择干线放大器。
    “用户放大器”采取硅材料推挽放大模块, 增益较高, 通常为34dB,如BGY588N、 BGY58804、 BGE788、 BGY888, 放大器净增益为30dB.标称输出电平102dB,所以在实际利用时,要将其输出电平调在102dB、 或略高1、 2个dB左右。通常输出信号直接用于用户分配地方, 就应该选择用户放大器。
    假如将两种放大器反过来利用调试, 对质量指标会有部分影响,
    现在网络中放大器通常就分为“干线放大器”和“用户放大器”两类, 都用放大模块来制造, 属于同类型（推挽型、 功率倍增型、 硅材料、 砷化镓材料）放大模块, 不管是用于干线放大器、 还是用户放大器者, 在输出电平相同时（比如104dB）, 失真指标相同或相近。
    早年放大器通常见分立元件来制造, 质量指标相差比较大、 档次多, 用于远距离传输信号放大器量指标较高、 增益较低, 称作“干线放大器”; 用于支线延长信号（干线）放大器质量略逊一点、 增益略高些, 称作“延长放大器”; 而“楼栋放大器”实际上和“用户分配放大器”相同。所以, “延长放大器”和“楼栋放大器”名称现在已经不大有些人用了。
