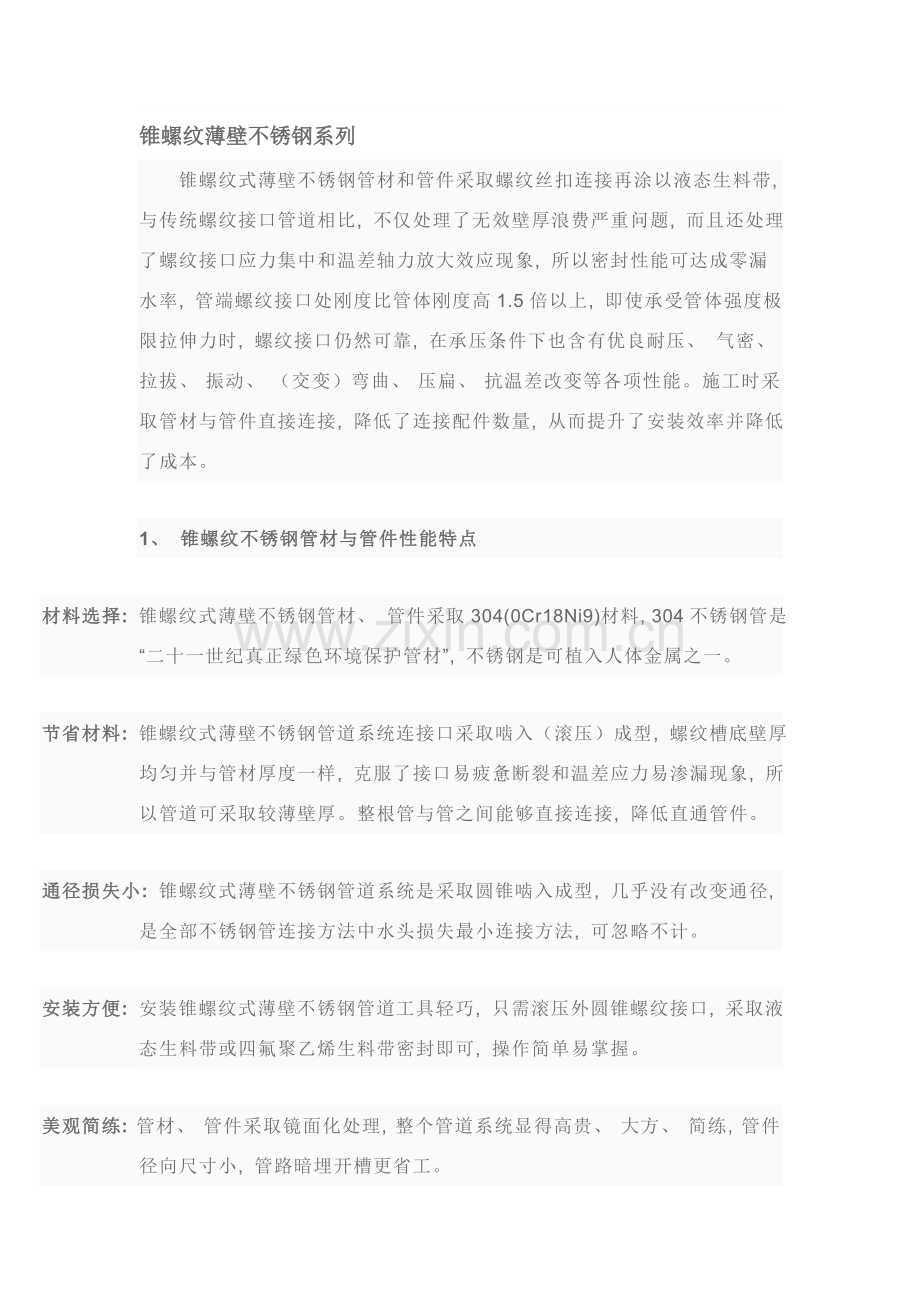

锥螺纹薄壁不锈钢系列
锥螺纹式薄壁不锈钢管材和管件采取螺纹丝扣连接再涂以液态生料带, 与传统螺纹接口管道相比, 不仅处理了无效壁厚浪费严重问题, 而且还处理了螺纹接口应力集中和温差轴力放大效应现象, 所以密封性能可达成零漏水率, 管端螺纹接口处刚度比管体刚度高1.5倍以上, 即使承受管体强度极限拉伸力时, 螺纹接口仍然可靠, 在承压条件下也含有优良耐压、 气密、 拉拔、 振动、 （交变）弯曲、 压扁、 抗温差改变等各项性能。施工时采取管材与管件直接连接, 降低了连接配件数量, 从而提升了安装效率并降低了成本。

1、 锥螺纹不锈钢管材与管件性能特点

材料选择: 锥螺纹式薄壁不锈钢管材、 管件采取304(0Cr18Ni9)材料, 304不锈钢管是“二十一世纪真正绿色环境保护管材”, 不锈钢是可植入人体金属之一。

节省材料: 锥螺纹式薄壁不锈钢管道系统连接口采取啮入（滚压）成型, 螺纹槽底壁厚均匀并与管材厚度一样, 克服了接口易疲惫断裂和温差应力易渗漏现象, 所以管道可采取较薄壁厚。整根管与管之间能够直接连接, 降低直通管件。

通径损失小: 锥螺纹式薄壁不锈钢管道系统是采取圆锥啮入成型, 几乎没有改变通径, 是全部不锈钢管连接方法中水头损失最小连接方法, 可忽略不计。

安装方便: 安装锥螺纹式薄壁不锈钢管道工具轻巧, 只需滚压外圆锥螺纹接口, 采取液态生料带或四氟聚乙烯生料带密封即可, 操作简单易掌握。

美观简练: 管材、 管件采取镜面化处理, 整个管道系统显得高贵、 大方、 简练, 管件径向尺寸小, 管路暗埋开槽更省工。

技术参数: 规格型号: DN15—DN200

          工作压力: ≤2.5Mpa

          工作温度: -25℃—150℃

2、 多种薄壁不锈钢管连接方法性能比较

连接

方法

连接原理

优缺点

环压式

采取径向收缩外力（液压钳）将管件卡紧在管子上, 经过宽带胶密封圈止水, 达成连接效果。

1、 实现管子、 管件薄壁化, 节省材料;

2、 密封性能良好, 但管道不可拆卸;

3、 因为压坑是圆环型, 所以管子易转动, 影响密封效果。

卡凸式

采取拧紧管件螺母, 将扩有凸环管子与管件轴向压紧, 并经过经过锥型密封圈止水, 达成连接效果。

1、 可拆卸;

2、 安装时管端滚压凸环工序较复杂;

3、 铸造管件成本较高;

4、 接口强度比卡压式好。

沟槽式

采取拧紧螺栓, 将合并后卡箍件凸环卡入管子滚压形成凹槽内, 并经过C型密封囊止水, 达成连接效果。

1、 可拆卸;

2、 安装时管端滚压凹环工序较复杂;

3、 铸造卡箍成本很高;

4、 不能在有负压管路中使用。

锥螺纹式

采取直接旋紧管件或管子, 将带有圆锥管螺纹内、 外接口两连接件旋紧, 经过

连接口螺纹压力密封（与传统镀锌钢管一样）, 达成连接效果。

1、 安装简易、 质量稳定、 可拆卸;

2、 连接口强度达成管体许用强度;

3、 管子、 管件薄壁化, 应用成本低;

4、 螺纹接口缠绕聚四氟乙烯生料带时, 要稍加力。（如采取液态生料带, 则接口漏水率可为零）

 3、 优异检测性能指标

检验项目

技术要求

检验结果

水压试验

水压2.5MPa, 15s, 螺纹接口和管件无渗漏和永久变形

水压4MPa, 5min, 螺纹接口和管件无渗漏和永久变形

气密试验

气压0.6MPa, 10s, 螺纹接口和管件浸没水中无泄露

气压0.8MPa, 15s, 螺纹接口和管件浸没水中无泄露

耐压试验

水压2.5MPa, 1min, 螺纹接口和管件无渗漏和脱落现象

水压5.5MPa, 10min, 螺纹接口和管件无渗漏和脱落现象

负压试验

负压80KPa, 1h, 管件内压差小于5KPa没有其她异常

负压90KPa, 1h, 管件内压差小于1KPa无异常

拉拔试验

气压0.6MPa管件承受拉伸力以下:

DN15 1.8KN

DN20 3.20KN

DN25 4.16KN

DN30 5.93KN

DN40 7.50KN

DN50  8.57KN

DN60 22.34KN

螺纹接口和管件无泄露和脱落现象

气压0.8MPa管件承受拉伸力以下:

DN15 6.00KN

DN20 7.50KN

DN25 10.00KN

DN30 12.00KN

DN40 18.00KN

DN50 22.00KN

DN60 37.00KN

螺纹接口和管件无泄露和脱落现象

振动试验

水压1.75MPa, 振动振幅±1mm, 振动频率20Hz, 10万次振动螺纹接口和管件无渗漏和脱落现象

水压3.5MPa, 振动振幅±1mm, 振动频率24Hz, 10万次振动螺纹接口和管件无渗漏和脱落现象

交变弯曲试验

水压1.5MPa弯曲幅度±10mm, 交变弯曲频率15Hz, 10万次螺纹接口和管件无渗漏现象

水压3.5MPa弯曲幅度±10mm, 交变弯曲频率15Hz, 10万次螺纹接口和管件无渗漏现象

压力波动试验

水压从0加至1.75MPa为一个循环, 连续10000个循环螺纹接口和管件无渗漏或其她异常

水压从0加至3.5MPa为一个循环, 连续10000个循环螺纹接口和管件无渗漏或其她异常

温度改变试验

水温从4℃到95℃反复温度改变1小时, 水压0.7MPa螺纹接口和管件无渗漏、 变形和脱落现象

水温从4℃到95℃反复温度改变1小时, 水压3.5MPa螺纹接口和管件无渗漏、 变形和脱落现象

压扁试验

将钢管压至板间距离为钢管外径2/3, 钢管不出现裂纹和破损

将钢管压至板间距离为钢管外径1/3, 钢管不出现裂纹和破损

扩口试验

60°圆锥将管口扩大1.25倍钢管不出现裂纹和破损

60°圆锥将管口扩大1.3倍钢管不出现裂纹和破损

弯曲试验

弯曲角度为90°, 弯曲半径等于钢管外径4倍, 钢管不出现裂纹和破损

弯曲角度为90°, 弯曲半径等于钢管外径3.5倍, 钢管不出现裂纹和破损

抗拉强度试验

≥520MPa

＞580MPa

拉断后伸长率

≥35％

＞37％
