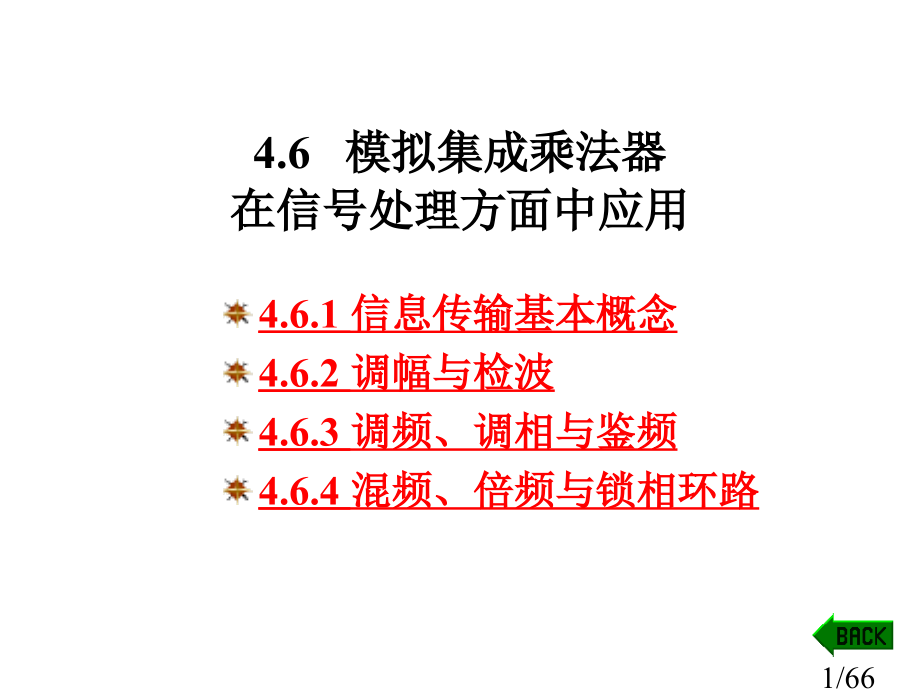

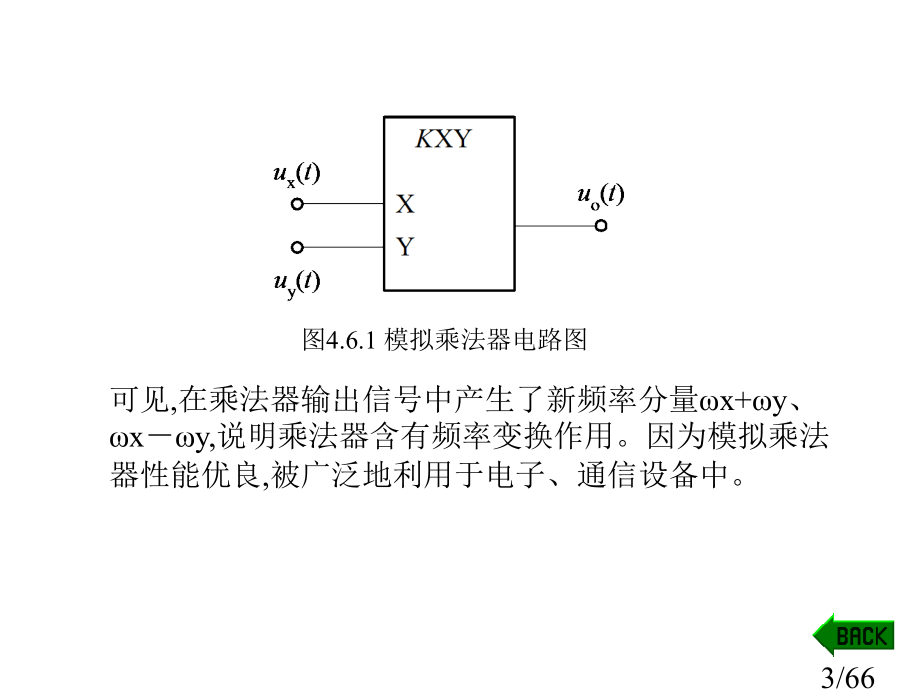

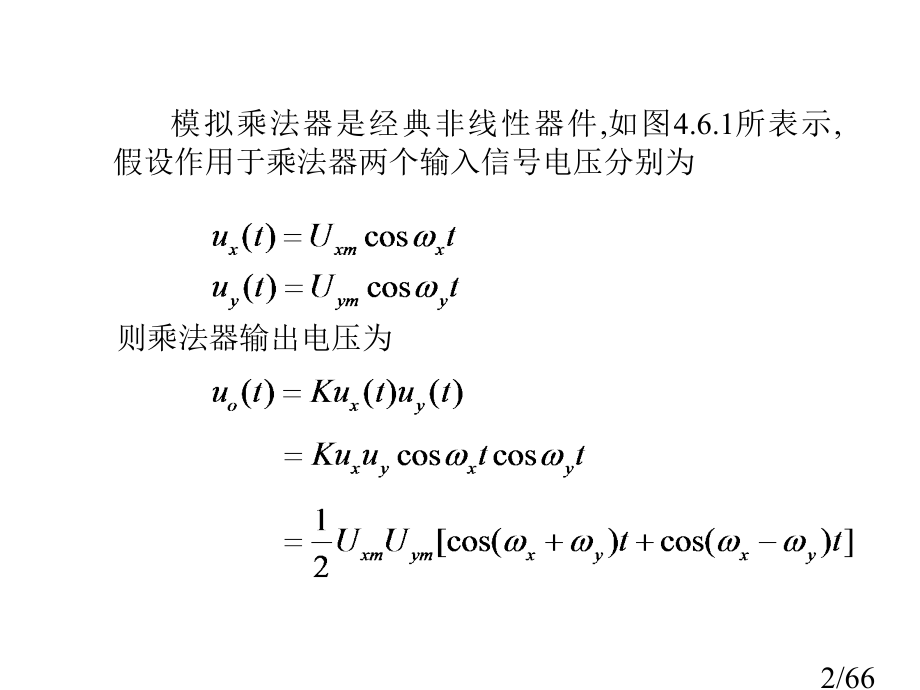

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第4章 模拟集成乘法器,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考!,4.6 模拟集成乘法器在信号处理方面中应用,4.6.1 信息传输基本概念,4.6.2 调幅与检波,4.6.3 调频、调相与鉴频,4.6.4 混频、倍频与锁相环路,1/66,模拟乘法器是经典非线性器件,如图4.6.1所表示,假设作用于乘法器两个输入信号电压分别为,则乘法器输出电压为,2/66,图4.6.1 模拟乘法器电路图,可见,在乘法器输出信号中产生了新频率分量x+y、xy,说明乘法器含有频率变换作用。因为模拟乘法器性能优良,被广泛地利用于电子、通信设备中。,3/66,4.6.1 信息传输基本概念,1信息传输过程,一个完整信息传输系统应该包含信号源、发送设备、传输信道、接收设备、终端等五部分,其方框图如图4.6.2所表示。,图4.6.2 信息传输系统方框图,4/66,2调制与解调,调制就是一个信号（如光、高频电磁波等）一些参数（如振幅、频率、相位等）按照另一个欲传输信号（如声音、图像等）特点改变过程。即把要传送信号“附加”到高频振荡信号上去,然后由天线发射出去。高频振荡就是携带信息“运载工具”,所以称之为载波,而所要传送信号就称为调制信号。按照被调制高频振荡信号参数不一样,调制方式也不一样。设高频载波信号表示为,u,C,(,t,)=,U,cm,cos,C,t,若用待传输低频信号去控制高频载波振幅,U,cm,使其振幅使其振幅伴随低频信号改变而,5/66,改变,则称为振幅调制,简称调幅,用AM表示;若用低频信号去改变高频信号频率,C,使其频率伴随低频信号改变而改变,则称为频率调制,简称调频,用FM表示;若用低频信号去改变高频信号相位,(,C,t,),使其相位伴随低频信号改变而改变,则称为相位调制,用PM表示。调制后载波就载有调制信号所包含信息,称为已调信号,或称为已调波。,6/66,为何要进行调制呢？其一是提升频率方便于辐射。因为低频信号传不远,碰到障碍物后衰减很大,若要直接发射,所需天线就必须很长,所以,必须借助于高频电磁波将低频信号辐射出去。其二是为了实现信道复用,防止各种信号之间干扰。其三是为了改进系统性能,提升系统输出信噪比。,解调是调制反过程,亦即把低频调制信号从高频已调信号中还原出来过程。调幅波解调过程称为检波;调频波解调过程称为鉴频;调相波解调过程称为鉴相。,7/66,4.6.2 调幅与检波,4.6.2.1 调幅信号表示方式,1调幅信号表示式及其波形,如前所述,调幅就是用调制信号去控制高频载波振幅,使高频载波振幅按调制信号改变规律而改变,设调制信号为正弦波（正弦和余弦波形统称为正弦波）,如图4.6.3（a）所表示。其电压表示式为,（4.6.1）,载波为一高频等幅波,如图4.6.3（b）所表示,表示式为,（4.6.2）,8/66,图4.6.3调幅波波形,（a）调制信号;（b）高频载波;（c）已调波,9/66,通常满足,c,若用调制信号对载波进行调制,依据振幅调制定义,在理想情况下,已调信号振幅应随调制信号线性改变,已调信号瞬时幅值为,其中,（4.6.3）,（4.6.4）,式中,m,a,称为调幅系数,表示载波振幅受调制信号控制程度;,K,a,为由调制电路决定百分比常数。由此可得调幅信号表示式为,10/66,其波形如图4.6.3（c）所表示。,正常情况下,m,a,1。图4.6.3（c）所表示调幅波调幅系数,m,a,1,就要引发调幅失真。,从图4.6.3(c)能够看出:调幅波包络信号振幅各峰值点连线完全反应了调制信号变化;调幅波上下包络相位相差180;调幅波频率就是载波频率。,（4.6.5）,11/66,实际上所要传送信号不只是简单正弦波,而是一个复杂波形,如图4.6.4（a）所表示,因为调幅波包络改变规律与低频信号波形一致,因而可作出它调幅波波形,如图4.6.4（b）所表示。,12/66,图4.6.4非正弦波调制调幅波波形,（a）调制信号;（b）已调波,13/66,2调幅波频谱,将式（4.6.5）展开,并利用三角函数关系,则得,14/66,图4.6.5单频调制频谱,(a)调制信号频谱;(b)载波频谱;(c)已调波频谱,15/66,从式（4.6.6）能够看出,调幅波有三个频率分量,它是由三个高频正弦波叠加而成。第一项频率分量是载波频率分量,它与调制信号无关;第二项频率等于载波频率与调制信号频率之和,叫做上边频;第三项频率等于载波频率与调制信号频率之差,叫做下边频。调制信号信息包含在上、下边频分量之内。假如把这些频率分量画在频率轴上,就组成单频余弦调制调幅波频谱,如图4.6.5所表示。这两个边频分量,c,+及,c,-以载波,c,为中心对称分布,两个边频幅度相等并与调制信号幅度成正比,与载频相对位置决定于调,16/66,制信号频率,这说明上、下边频中包含着调制信号幅度及频率。已调波带宽为,BW=(,c,)(,c,)=2,(4.6.7),复杂信号调制频谱如图10.6所表示。由图能够看出,调制后产生上边频和下边频不再是一个,而是许多个频率分量,但依然是频率分量上、下边频幅度相等且成对出现,上、下边频带频谱分布相对载频是对称。所占频带宽度为,17/66,BW=(,c,+,n,)-(,c,-,n,)=2,n,(4.6.8),其中,n,为调制信号最高频率。式(4.6.8)表明，多频调幅时,调幅波所占有总频带宽度为调制信号最高频率2倍。,图4.6.6 复杂信号调制频谱,18/66,4.6.2.2模拟乘法器调幅电路,1不一样调幅制式,由（4.6.6）式可知,载波分量是不包含信息,所以,为了提升设备功率利用率,能够不传送载波而只传送两个边带信号,这叫做抑制载波双边带调幅,用DSB（DoubleSideBand）表示,其表示式为,其频谱图如图4.6.7（c）所表示。,19/66,图4.6.7 不一样制式调幅波频谱,20/66,因为两个边频带所含调制信息完全相同,从信号传输角度看,只要发送一个边带信号即可,这种方式称为单边带调制,用SSB（SingleSideBand）表示,其表示式为,（4.6.10）,（4.6.11）,其频谱图如图4.6.7（d）所表示。由图能够看出,只要将双边带调幅信号抑制掉一个边频带,就成为单边带调幅信号,因为SSB调制方式只发送一个边带,因而它不但,21/66,功率利用率高,而且它所占用频带近似为,比普通调幅和双边带调幅减小了二分之一,提升了波段利用率。,假如保留一个边带及载波对另一个边带进行部分抑制,称为残留单边带调制,用VSB(VestigialSideBand)表示。在电视发射技术中,普遍采取了残留单边带调幅制式。,2调幅电路,由式（4.6.6）、（4.6.9）、（4.6.10）、（4.6.11）能够看出,调幅过程实际上就是信号相乘过程,所以,利用模拟乘法器就能实现振幅调制。,图4.6.8给出了用模拟乘法器MC1496实现普通调幅,22/66,电路,调制信号,u,(,t,)从芯片1脚输入,载波,u,c,(,t,)由10脚输入,已调信号由6脚输出。在1、4之间接两个10k电阻和一个47k电位器,是为了灵活调整1、4之间直流电压。,由式（4.6.5）可知,只要在调制信号,u,(,t,)上附加直流电压后,再与载波信号直接相乘,即可得到普通调幅信号。所以,只要调整RP,使1、4两端直流电位不相等,这就给,u,(,t,)上叠加了一个直流电压,U,。这时,图中输出电压为,23/66,其中,（4.6.12）,24/66,可见,改变直流电压大小能够改变普通调幅信号调 幅度。为了增加调整范围,可将图4.6.8中,R,1,、,R,2,阻值由10k改为750。但,U,值不能小于,U,m,不然将会产生过调幅现象。,25/66,图4.6.8 MC1496型模拟乘法器调幅电路,26/66,假如调整,RP,使1、4之间直流电位相等,即1端子上只有调制信号,u,(,t,),就实现了,u,(,t,)与,u,c,(,t,)直接相乘,可得,可见,图4.6.8电路也可取得抑制载频双边带调幅,信号输出。,27/66,4.6,.2.3 模拟乘法器检波电路,1.包络检波,包络检波是指检波器输出电压与输入调幅波包络成正比检波方法。,图4.6.9包络检波原理图,(a)包络检波原理图；(b)频谱图,28/66,收音机中检波电路和电视接收机中高频检波电路均采取包络检波。其原理可由图4.6.9（a）来表示,图4.6.9(b)为检波输入、输出频谱图。,图4.6.9(a)中非线性器件能够是二极管,也能够是三极管或场效应管。电路种类也较多,下边以二极管峰值包络检波器为例进行讨论,电路如图4.6.10(a)所表示。,在图中,u,i,为输入普通调幅信号,V,为检波二极管,R,、,C,组成低通滤波器,要求,C,对高频短路,而对低频阻抗趋于无穷大。而,C,L,为检波器输出端耦合电容,其值较大。对于低频信号而言,电容,C,L,相当于短路。,R,L,为下级电路输入电阻。,29/66,由图4.6.10(a)可见,加在二极管正向电压为,u,V,=,u,i,u,o,二极管导通是否,不但与输入电压,u,i,相关,还取决于输出电压,u,o,。二极管导通时,电容充电,充电时间常数为,r,V,C,;二极管截止时,电容放电,放电时间常数为,RC,。因为二极管导通电阻很小,因而普通有,r,V,C,u,o,时,二极管导通,电容器充电,u,o,上升,如图（b）中,AB,、,CD,、,EF,等上升段。,当,u,i,u,o,时,二极管截止,电容经过电阻,R,放电,u,o,下降,如图（b）中,BC,、,DE,等下降段。,30/66,由分析可知,二极管两端电压,u,V,在大部分时间里为负值,只在输入电压每个高频周期峰值附近才导通,所以其输出电压波形与输入信号包络相同。此时,平均电压,u,O,包含直流及低频分量,如图4.6.10(c)所表示,经,C,L,隔直后,将,u,耦合至,R,L,上。如图46.10(d)所表示。,31/66,32/66,图4.6.10 包络检波原理及波形,33/66,2.同时检波,因为DSB和SSB信号包络与调制信号不一样,它们包络并不真实地反应调制信号改变规律,因而不能用简单包络检波,而必须采取同时检波,电路原理框图如图4.6.11(a)所表示。,图4.6.11(a)是为利用模拟乘法器组成同时检波电路原理框图。它有两个输入电压,一个是调幅信号（能够是AM、DSB和SSB信号）电压,u,i,;另一个是当地载波电压,u,r,（或称恢复载波电压）。为了能不失真地恢复原调制信号,当地载波和原调制端载波必须保持同频同相,所以,34/66,称为同时检波。设输入信号为抑制载频双边带调幅信号,即,同时信号,u,r,=,U,rm,cos,r,t,要求,r,=,c,。所以可得乘法器,输出电压,u,o,为,（4.6.13）,35/66,图4.6.11同时检波原理图,(a)原理图；(b)频谱图,36/66,式中,项是解调所需要原调制信号,而cos2,c,t,项是高频分量,用低通滤波器将其滤除掉，就可得到,（4.6.14）,一样,若输入信号为单边带调幅信号,信号,即,u,i,=,U,im,cos(,c,+,),t,则乘法器输出电压,u,o,为,（4.6.15）,37/66,经低通滤波器滤除高频分量,即可取得低频信号输出。图4.6.11(b)为频谱图。,由集成模拟乘法器组成实际同时检波电路如图4.6.12所表示,图中,模拟乘法器型号为MC1596,普通调幅信号或双边带调幅信号经耦合电容后从y通道1、4脚输入,同时信号,u,r,从,x,通道8、10脚输入,12脚单端输出后经RC型低通滤波器取出调制信号,u,。,38/66,图4.6.12 模拟乘法器MC1596组成同时检波电路,39/66,4.6.3 调频、调相与鉴频,4.6.3.1 概述,用调制信号去控制载波相位,使载波信号相位随调制信号大小改变,则称为相位调制,简称为调相（PhaseModulation,简写为PM）。,4.6.3.2调频与调相原理,1调频信号,调频信号是高频信号振幅不变,而高频信号瞬,时频率随调制信号而改变,且瞬时频率变化大小与调制信号强度成线性关系已调信号。,40/66,设低频调制信号,u,=,U,m,cos,t,高频载波信号,u,c,(,t,)=,U,cm,cos,c,t,则已调波角频率为,(4.6.17),k,f,为由调制电路决定百分比常数;,c,为未调制时载波,中心频率；,m,为调频波最大角频偏。,瞬时相位:,(4.6.18),41/66,调频波波形如图4.6.13所表示,图（a）为高频载波信号波形,图（b）为低频调制信号,u,波形,图（c）为调频波波形,图（d）为调频波角频率波形。,波形,图（c）为调频波波形,图（d）为调频波角频率波形。,当,u,为波峰时,调频波瞬时角频率为最大,等于（,c,+,m,）,调频波波形最密;当,u,为波谷时,调频波瞬时角频率为最小,等于（,c,-,m,）,调频波波形最疏。调频波瞬时角频率按,调频信号:,(4.6.19),42/66,低频信号改变规律而改变,由图（d）可见,它是在载频基础上叠加了受低频调制信号控制改变部分。,2调相信号,调相信号是高频信号振幅不变,而高频信号瞬时相位随调制信号,u,（t）而改变已调信号。,设高频载波为,u,c,(,t,)=,U,cm,cos,c,t,调制信号为,u,(,t,)=,U,m,cos,t,则调相信号瞬时相位为,（4.6.20）,其中,k,p,为由调制电路决定百分比常数。,43/66,瞬时角频率为,PM信号最大角频偏为,则调相信号表示式为,其中,m,p,=,k,p,u,m,。,44/66,调相信号波形如图4.6.13(e)、(f)所表示,其中,图(e)为调相波波形、图(f)为调相波角频率波形。,由上述分析可知:调频与调相信号都是等幅信号,二者频率和相位都随调制信号而改变,但二者频率和相位随调制信号而改变规律不一样,因为频率与相位是微积分关系,因而二者是有亲密联络。,45/66,4.6.3.3调频方法,能够实现调频方法很多,归纳起来有两种:直接调频和间接调频。直接调频是用调制信号直接控制载波瞬时频率,以产生调频信号。间接调频是先将调制信号进行积分,然后对载波进行调相,结果也可产生调频信号。,在调频电路中,经常利用变容二极管与电感线圈组成,LC,谐振回路进行调频。伴随集成电路发展,涌现出了各种由集成电路组成调频电路,比如:利用压控振荡器能够使输出信号频率伴随输入电压改变而改变,到达调频目标。利用555电路(一个集成电路)也可实现调频。,46/66,4.6.3.4鉴相与鉴频,1鉴相,调相信号解调叫做相位检波,简称鉴相。鉴相是将两个信号相位差变换成电压过程。图4.6.14(a)是实现乘积型相位检波方框图,图中,相位不一样两个高频信号电压,u,x,和,u,y,分别加到乘法器两个输入端,低通滤波器用来取出反应两输入信号改变低频电压。,47/66,图4.6.14 模拟乘法器鉴相功效,a)鉴相原理框图；(b)正弦鉴相特征；(c)大信号工作状态鉴相特征,48/66,为了能够正确地判别两输入信号相位超前和滞后关系,两个输入信号必须有/2固定相差,即输入信号为,(4.6.24),49/66,由式（4.6.24）能够看出,鉴相器输出电压与两个高频信号电压相位差正弦成百分比,即鉴相特征为正弦特征曲线,如图4.6.14(b)所表示。其线性鉴相范围为/6,即当|,|/6时,sin,，鉴相特征靠近于直线。鉴相电路线性鉴相范围越宽越好。,经低通滤波器后,可滤除高频分量,则可得,(4.6.25),50/66,假如乘法器输入信号,u,x,、,u,y,均为大信号,经分析可得鉴相特征呈三角形特征,如图4.6.14(c)所表示。,2鉴频,鉴频是调频信号解调过程,也就是将输入信号频率改变转换为电压改变过程。,从式(4.6.16)、(4.6.18)、(4.6.19)调频信号表示式来看,因为随调制信号,u,(,t,)成线性改变瞬时角频率与相位是微分关系,而相位与电压又是三角函数关系,因而要从调频信号中提取与,u,(,t,)成正比电压信号很困难。通常采取间接方法来实现,惯用方法是相位鉴频,它是,51/66,经过线性移相网络把调频信号瞬时频率改变转化为瞬时相位改变,然后进行鉴相过程。在一定条件下,只要移相网络含有线性相频特征,鉴相器输出电压就能正确反应调频信号瞬时频率改变。其原理框图如图4.6.15所表示。,图中频率相位变换网络,往往是由LC并联谐振回路组成,它将调频信号瞬时频率改变转换成瞬时相位改变,所以调频信号经过频率相位变换网络以后,就成为每一个频率成份都附加一个相移信号。这么鉴相器两输入信号成为含有同一调频规律而在不一样频率,52/66,上含有不一样相位差信号。经由模拟乘法器与低通滤波器所组成鉴相器后,其输出电压就成为原低频调制信号。,图4.6.15 用模拟乘法器实现鉴频功效框图,53/66,4.6,.4 混频、倍频与锁相环路,4.6.4.1 混频,用非线性器件和模拟乘法器均能实现混频。分立元件超外差式收音机中混频电路就是由晶体三极管及LC谐振回路组成。在这里,仅介绍由模拟乘法器实现混频原理,其原理框图如图4.6.16所表示。,设输入到混频器已调波为,当地振荡为,54/66,图4.6.16 由模拟乘法器实现混频原理框图,55/66,乘法器输出电压为,可利用带通滤波器取出所需边带,即可得到中频信,号电压为,其中,（4.6.26）,56/66,从（4.6.26）式可看出,混频后得到中频信号,u,o,(,t,)与输入信号,u,i,相同,中频信号所包含信息没变,只是载频由原来,c,变为,o,。,4.6.4.2倍频,倍频电路输出信号频率是输入信号频率整数倍,即倍频电路能够成倍数地把信号频谱搬移到更高频段。能够实现倍频电路很多,而由模拟乘法器实现倍频原理如图4.6.17所表示。57/66,图4.6.17 用模拟乘法器实现二倍频原理图,（4.6.28）,58/66,经高通滤波器选出二倍频,可得,(4.6.29),倍频在电子系统及通信系统中都有广泛应用，如利用倍频器能够实现频率合成;对振荡器输出进行倍频,能够得到更高所需振荡频率,等等。,4.6.4.3锁相环路,锁相环路(PLL)是一个自动相位控制系统,它能使受控振荡器频率和相位均与输入信号保持确定关系,即保持相位同时,所以称为锁相。,59/66,1电路组成与工作原理,锁相环路基本组成如图4.6.18所表示,它由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）组成闭合环路。,图4.6.18 锁相环路基本组成框图60/66,鉴相器可由模拟乘法器实现,可判别出两信号相位之差。环路滤波器含有低通特征,用来滤除误差电压,u,PD,(,t,)中高频分量和噪声。另外,因为环路滤波器传递函数对环路有相当大影响,因而能够经过调整环路滤波器参数来取得环路所需要性能。常见环路滤波器为,RC,低通滤波器、,RC,百分比积分滤波器和,RC,有源百分比积分滤波器等。,压控振荡器是指振荡角频率受控制电压,u,c,(,t,)控制振荡器。任何一个振荡器,如,LC,振荡器、,RC,振荡器、多谐振荡器等均可组成压控振荡器。在锁相环中,压控,61/66,振荡器受环路滤波器输出控制电压,u,c,(,t,)控制,其振荡角频率,o,(,t,)随之而发生改变,实际上起电压与频率变换作用。,若锁相环路中,压控振荡器输出信号角频率,o,或输入信号角频率,i,发生改变,则输入到鉴相器电压,u,i,(,t,)和,u,o,(,t,)必定会产生对应相位改变,经鉴相器以后输出一个与相位误差成百分比误差电压,u,PD,(,t,),经过环路滤波器取出其中迟缓改变直流电压,u,c,(,t,),控制压控振荡器输出信号频率和相位,使得,u,o,(,t,)和,u,i,(,t,)之间频率和相位差减小,直到两信号之间相位差等于常数,压控振荡器输出信号,62/66,频率和输入信号频率相等为止,此时称锁相环路处于锁定状态。假如环路输出信号和输入信号频率不等,则称锁相环路处于失锁状态,环路由失锁进入锁定过程称为环路捕捉过程。,可见,锁相环路含有自动把压控振荡频率牵引到输入信号频率能力。当然,捕捉及锁定是有条件,即输入信号频率必须与压控振荡器固有频率相近,不然是不能锁定。,63/66,2锁相环路应用,在基本锁相环路反馈通道中插入分频器,就组成了锁相倍频器,如图4.6.19所表示。,图4.6.19 锁相倍频电路组成,64/66,当环路锁定时,鉴相器输入信号角频率与反馈信号角频率相等,即,i,=,o,而,o,是VCO输出信号经,n,次分频后角频率,所以VCO输出角频率,o,是输入信号角频率,n,倍,即,o,=,n,i,。若输入信号由高稳定度晶振产生,分频器分频比是可变,则能够得到一系列稳定间隔为,i,频率信号输出。,假如将图4.6.19中分频器改为倍频器,则能够组成锁相分频电路,即,o,=,i,/,n,。,在基本锁相环路反馈通道中插入混频器和中频放大器,还能够组成锁相混频电路。,65/66,利用锁相环路能够实现调频与调相,鉴频与鉴相,锁相同时检波,还能够制成锁相接收机,用于空间通信、测量仪表、水文测量和地质探矿等设备中。,66/66,
