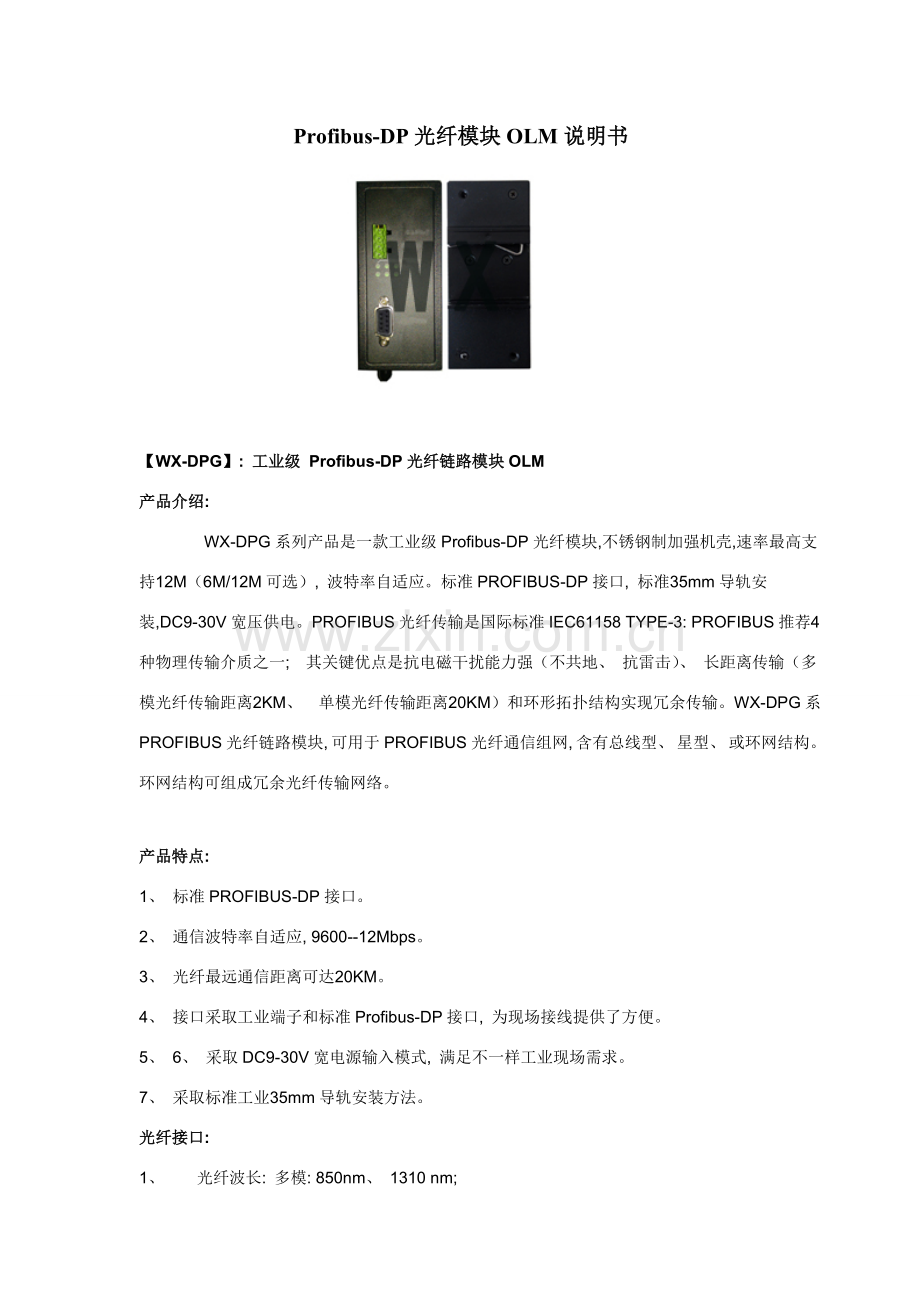

Profibus-DP光纤模块OLM说明书

【WX-DPG】: 工业级 Profibus-DP光纤链路模块OLM
产品介绍:
WX-DPG系列产品是一款工业级Profibus-DP光纤模块,不锈钢制加强机壳,速率最高支持12M（6M/12M可选）, 波特率自适应。标准PROFIBUS-DP接口, 标准35mm导轨安装,DC9-30V宽压供电。PROFIBUS光纤传输是国际标准IEC61158 TYPE-3: PROFIBUS推荐4种物理传输介质之一; 其关键优点是抗电磁干扰能力强（不共地、 抗雷击）、 长距离传输（多模光纤传输距离2KM、 单模光纤传输距离20KM）和环形拓扑结构实现冗余传输。WX-DPG系PROFIBUS光纤链路模块, 可用于PROFIBUS光纤通信组网, 含有总线型、 星型、 或环网结构。环网结构可组成冗余光纤传输网络。

产品特点:
1、 标准PROFIBUS-DP接口。
2、 通信波特率自适应, 9600--12Mbps。
3、 光纤最远通信距离可达20KM。
4、 接口采取工业端子和标准Profibus-DP接口, 为现场接线提供了方便。
5、 6、 采取DC9-30V宽电源输入模式, 满足不一样工业现场需求。
7、 采取标准工业35mm导轨安装方法。
光纤接口:
1、 光纤波长: 多模: 850nm、 1310 nm;
2、 单模: 1310 nm、 1550nm;
3、 传输光纤: 多模: 50/125、 62.5/125、 100/140um;
4、 单模: 8.3/125、 9/125um、 10/125um;
5、 传输距离: 多模2KM; 单模: 20KM;
6、 光纤接口类型: 自带ST接口, （ST/FC/SC可选）
其它指标:
1、 电流电源: DC9-30V ; 150mA;
2、 外形尺寸: 51mm×115mm×88mm;
3、 工作温度: -10-70℃;
4、 相对湿度: ≤90%(无冷凝);
5、 存放温度: ﹣40～80℃。
接线方法:
1、

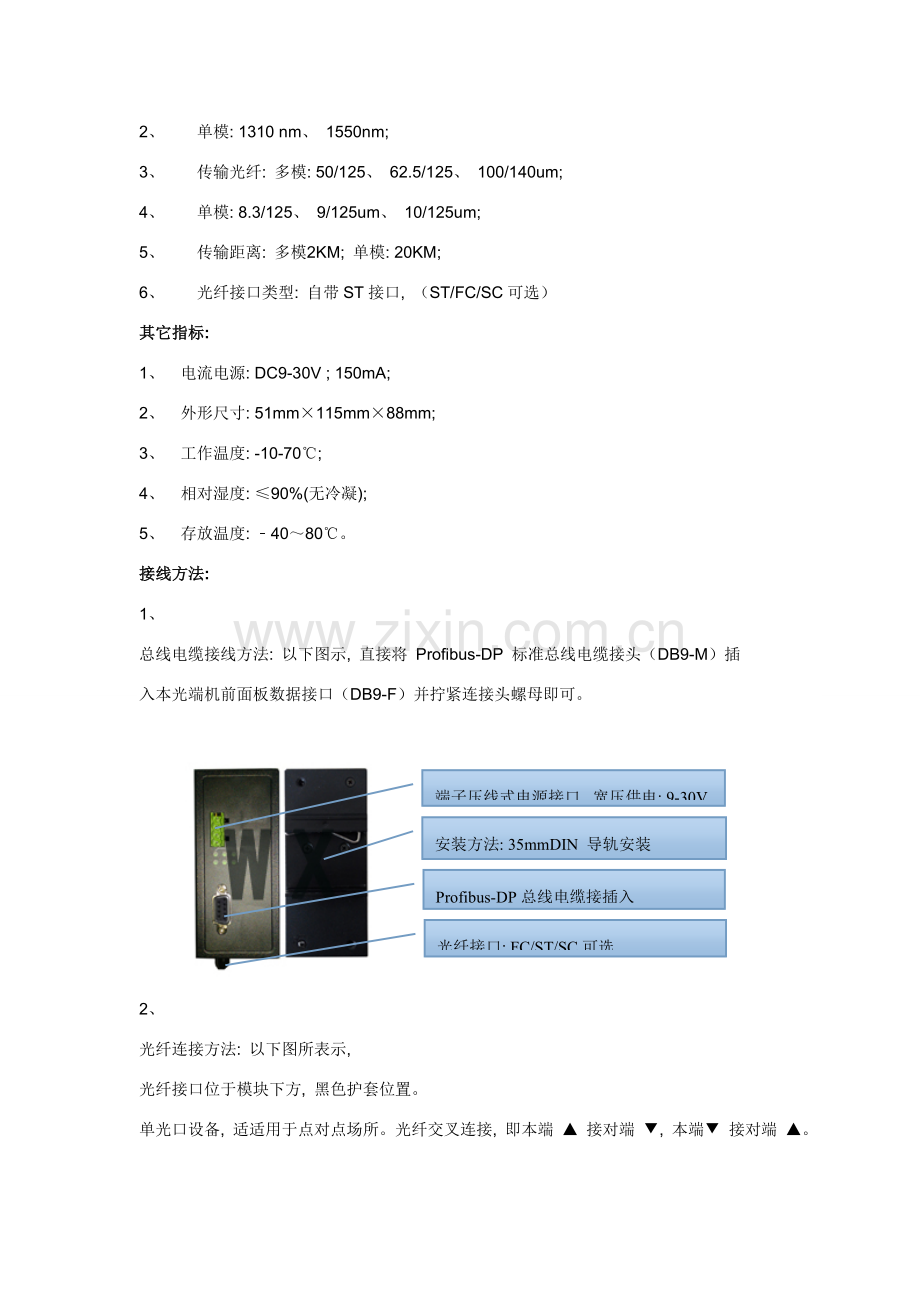

总线电缆接线方法: 以下图示, 直接将 Profibus-DP 标准总线电缆接头（DB9-M）插
入本光端机前面板数据接口（DB9-F）并拧紧连接头螺母即可。

光纤接口: FC/ST/SC可选
Profibus-DP总线电缆接插入
安装方法: 35mmDIN 导轨安装
端子压线式电源接口, 宽压供电: 9-30V

2、
光纤连接方法: 以下图所表示,
光纤接口位于模块下方, 黑色护套位置。

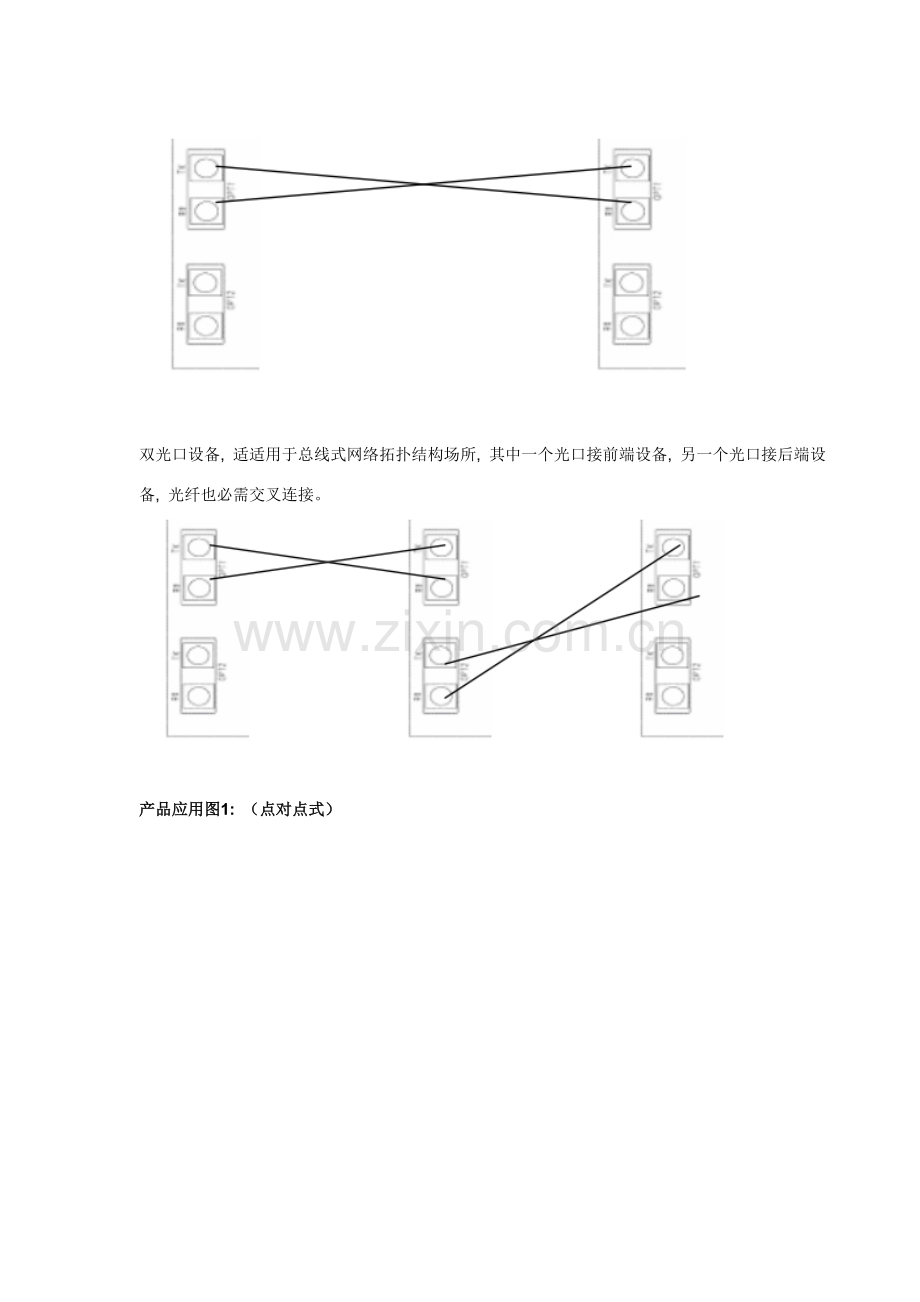

单光口设备, 适适用于点对点场所。光纤交叉连接, 即本端 ▲ 接对端 ▼, 本端▼ 接对端 ▲。

双光口设备, 适适用于总线式网络拓扑结构场所, 其中一个光口接前端设备, 另一个光口接后端设备, 光纤也必需交叉连接。

产品应用图1: （点对点式）

产品应用图2: （支链组网式）

功效选购:
WX-DPG-M 工业级Profibus-DP转多模光纤链接模块,传输距离 2KM, 多模双纤,FC/SC/ST 接口可选, 供电方法DC9-30V 。
WX-DPG-S 工业级Profibus-DP转单模光纤链接模块,传输距离 20KM, 单模双纤,FC/SC/ST 接口可选, 供电方法DC9-30V。

注意事项:
1、 输入电源必需为 DC9~30V, 不然可能烧坏设备;
2、 光口未使用时, 必需用光纤帽盖好, 以免污染光口;
3、 设备工作时, 严禁肉眼直视光口, 以免激光损伤眼睛;
4、 本设备属于精密设备, 请切实做好设备机壳接地工作。用户安装时要使用专用
接地导线进行接地。

应用范围:
冶金, 电力, 水泥, 石油化工, 能源监控等工业控制领域。
