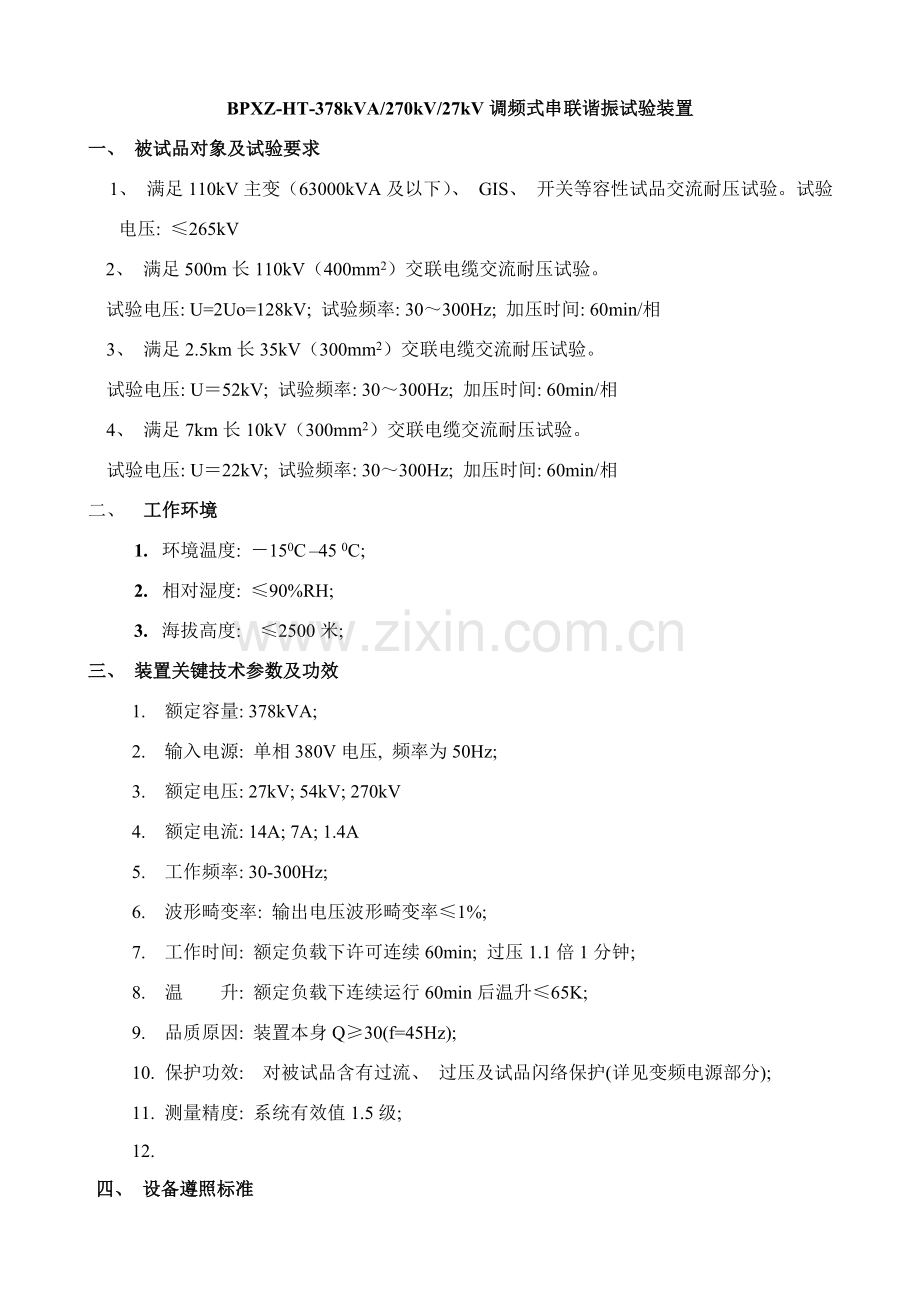

满足kV主变kVA及以下等容性试品的交流耐压试验技术协议.doc

BPXZ-HT-378kVA/270kV/27kV调频式串联谐振试验装置
一、 被试品对象及试验要求
1、 满足110kV主变（63000kVA及以下）、 GIS、 开关等容性试品交流耐压试验。试验电压: ≤265kV
2、 满足500m长110kV（400mm2）交联电缆交流耐压试验。
试验电压: U=2Uo=128kV; 试验频率: 30～300Hz; 加压时间: 60min/相
3、 满足2.5km长35kV（300mm2）交联电缆交流耐压试验。
试验电压: U＝52kV; 试验频率: 30～300Hz; 加压时间: 60min/相
4、 满足7km长10kV（300mm2）交联电缆交流耐压试验。
试验电压: U＝22kV; 试验频率: 30～300Hz; 加压时间: 60min/相
二、 工作环境
1. 环境温度: －150C –45 0C;
2. 相对湿度: ≤90%RH;
3. 海拔高度: ≤2500米;
三、 装置关键技术参数及功效
1. 额定容量: 378kVA;
2. 输入电源: 单相380V电压, 频率为50Hz;
3. 额定电压: 27kV; 54kV; 270kV
4. 额定电流: 14A; 7A; 1.4A
5. 工作频率: 30-300Hz;
6. 波形畸变率: 输出电压波形畸变率≤1%;
7. 工作时间: 额定负载下许可连续60min; 过压1.1倍1分钟;
8. 温 升: 额定负载下连续运行60min后温升≤65K;
9. 品质原因: 装置本身Q≥30(f=45Hz);
10. 保护功效: 对被试品含有过流、 过压及试品闪络保护(详见变频电源部分);
11. 测量精度: 系统有效值1.5级;
12.

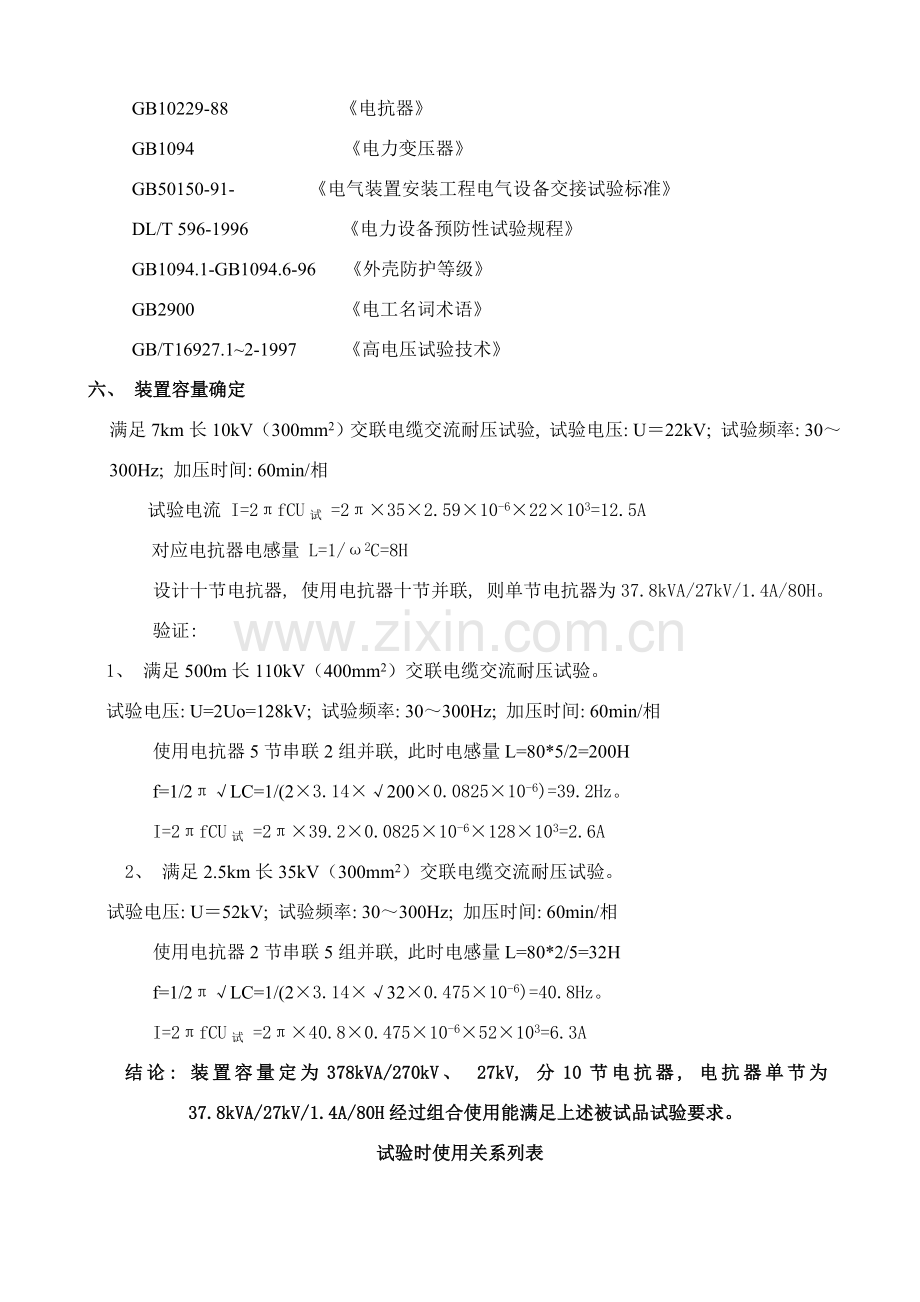

四、 设备遵照标准
GB10229-88 《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-91-　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　 《高电压试验技术》
六、 装置容量确定
满足7km长10kV（300mm2）交联电缆交流耐压试验, 试验电压: U＝22kV; 试验频率: 30～300Hz; 加压时间: 60min/相
试验电流 I=2πfCU试 =2π×35×2.59×10-6×22×103=12.5A
对应电抗器电感量 L=1/ω2C=8H
设计十节电抗器, 使用电抗器十节并联, 则单节电抗器为37.8kVA/27kV/1.4A/80H。
验证:
1、 满足500m长110kV（400mm2）交联电缆交流耐压试验。
试验电压: U=2Uo=128kV; 试验频率: 30～300Hz; 加压时间: 60min/相
使用电抗器5节串联2组并联, 此时电感量L=80*5/2=200H
f=1/2π√LC=1/(2×3.14×√200×0.0825×10-6)=39.2Hz。
I=2πfCU试 =2π×39.2×0.0825×10-6×128×103=2.6A
2、 满足2.5km长35kV（300mm2）交联电缆交流耐压试验。
试验电压: U＝52kV; 试验频率: 30～300Hz; 加压时间: 60min/相
使用电抗器2节串联5组并联, 此时电感量L=80*2/5=32H
f=1/2π√LC=1/(2×3.14×√32×0.475×10-6)=40.8Hz。
I=2πfCU试 =2π×40.8×0.475×10-6×52×103=6.3A
结论: 装置容量定为378kVA/270kV、 27kV, 分10节电抗器, 电抗器单节为37.8kVA/27kV/1.4A/80H经过组合使用能满足上述被试品试验要求。
试验时使用关系列表
设备组合
被试品对象
电抗器
37.8kVA/27kV 10节
激励变压器
输出端选择
35kV/300mm2 电缆 电缆2500m
使用电抗器2节串联5组并联
3kV
10kV/300mm2 电缆 电缆7000m
使用电抗器10节并联
1kV
110kV/400mm2 电缆 电缆500m
使用电抗器5节串联2组并联
5kV
110kV变电站系统电气设备
使用电抗器10节串联
20kV

七、 系统配置及其参数
1. 激励变压器 JLB-20kVA/1kV/3kV/5kV/20kV/0.4kV 1台
a) 额定容量: 20kVA;
b) 输入电压: 400V, 单相;
c) 输出电压: 1kV; 3kV; 5kV; 20kV
d) 结 构: 干式;
e) 重 量: 约125kg;
2. 变频电源 BPXZ-HT-20kW/380V 1台
a) 额定输出容量: 20kW
b) 工作电源: 380±10%V（单相）, 工频
c) 输出电压: 0 –400V, 单相,
d) 额定输入电流: 50A
e) 额定输出电流: 50A
f) 输 出 波 形: 正弦波
g) 电压分辨率: 0.01kV
h) 电压测量精度: 0.5%
i) 频率调整范围: 30 – 300Hz
j) 频率调整分辨率: ≤0.1Hz
k) 频率稳定度: 0.1%
l) 运 行 时 间: 额定容量下连续60min
m) 额定容量下连续运行60min元器件最高温度≤65K;
n) 噪 声 水 平: ≤50dB
o) 可实现以下功效
1) 内部由嵌入式触摸屏控制,操作功效得到优化,操作简单
2) 自动扫频,寻求谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz
3) 自动试验,用户可设置试验程序,系统自动按设置程序完成试验过程
4) 自动试验时,自动跟踪系统谐振状态,当谐振状态发生改变,超出设置区域时,系统自动跟踪谐振点.在整个过程中确保系统工作在最优出力状态, 调频时绘制频率电压曲线。
5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户依据试验情况进行操作
6) 全压输出保护: 在调压过程中, 严格确保变频电源不会全电压输出
7) 软件经过严格模拟运行检验, 运行安全、 稳定、 可靠
8) 自动保留试验数据,数据查询功效,依据查询条件查询以往试验数据;
9) 液晶显示器可显示电源电压和电流; 高压输出频率、 电压、 电流
10) 保护功效: 含有断电、 过流、 过压及闪络保护功效;
a) 过电压保护: 可人工设定过电压保护值; 当整套装置输出电压达成保护整定值时, 自动切除整套装置
b) 过电流保护: 可人工设定过电流保护值; 当整套装置输出电流达成保护整定值时, 自动切除整套装置
c) 击穿保护: 含有放电或闪络保护功效, 当高压侧发生对地闪络时, 自动切除整套装置。不会对试验设备和人身造成伤害, 变频电源内电子元件不会击穿
d) 断电保护: 试验电源断电后, 装置能快速保护
11) 变频电源内部结构及其各元器件在经过正常公路、 铁路运输后, 相互位置不变, 不损坏, 紧固件不松动
12) 外观及操作界面充足采取人性化设计, 美观大方, 操作简便
13) 重量约35kg;
3. 高压电抗器 DK-37.8kVA/27kV 10节
a) 额定容量: 37.8kVA;
b) 额定电压: 27kV;
c) 额定电流: 1.4A;
d) 电 感 量: 80H/单节;
e) 品质原因: Q≥30 (f=45Hz);
f) 结 构: 干式;
g) 重 量: 约45kg;
4. 电容分压器FRC-270kV -700 pF 1套
a) 额定电压: 270kV
b) 高压电容量: 700pF
c) 介质损耗: tgσ≤0.5%;
d) 分 压 比: 1000: 1
e) 测量精度: 有效值1.5级;
f) 重 量: 约15kg;
八、 供货清单一览表
（一）配置设备一览表
序号
设 备 名 称
型 号 及 规 格
单位
数量
备注
1
激励变压器
JLB-20kVA/1/3/5/20kV/0.4kV
台
1

2
变频电源
BPXZ-HT-20kW/380V
台
1

3
高压电抗器
DK-37.8kVA/27kV
台
10

4
电容分压器
FRC-270kV/700pF
套
1

5
试验连接线

套
1

（二）相关资料一览表
序号
资 料 名 称
单位
数量
备 注
1
出厂试验汇报
份
1

2
成套装置使用说明书
份
1
3
产品合格证和用户意见卡
套
1
