综掘机地质说明书.doc

张店区沣水镇煤炭企业张赵煤矿
10228综掘机巷工作面地质说明书

编 制:

总工程师:

递 交 时 间: 3月20日

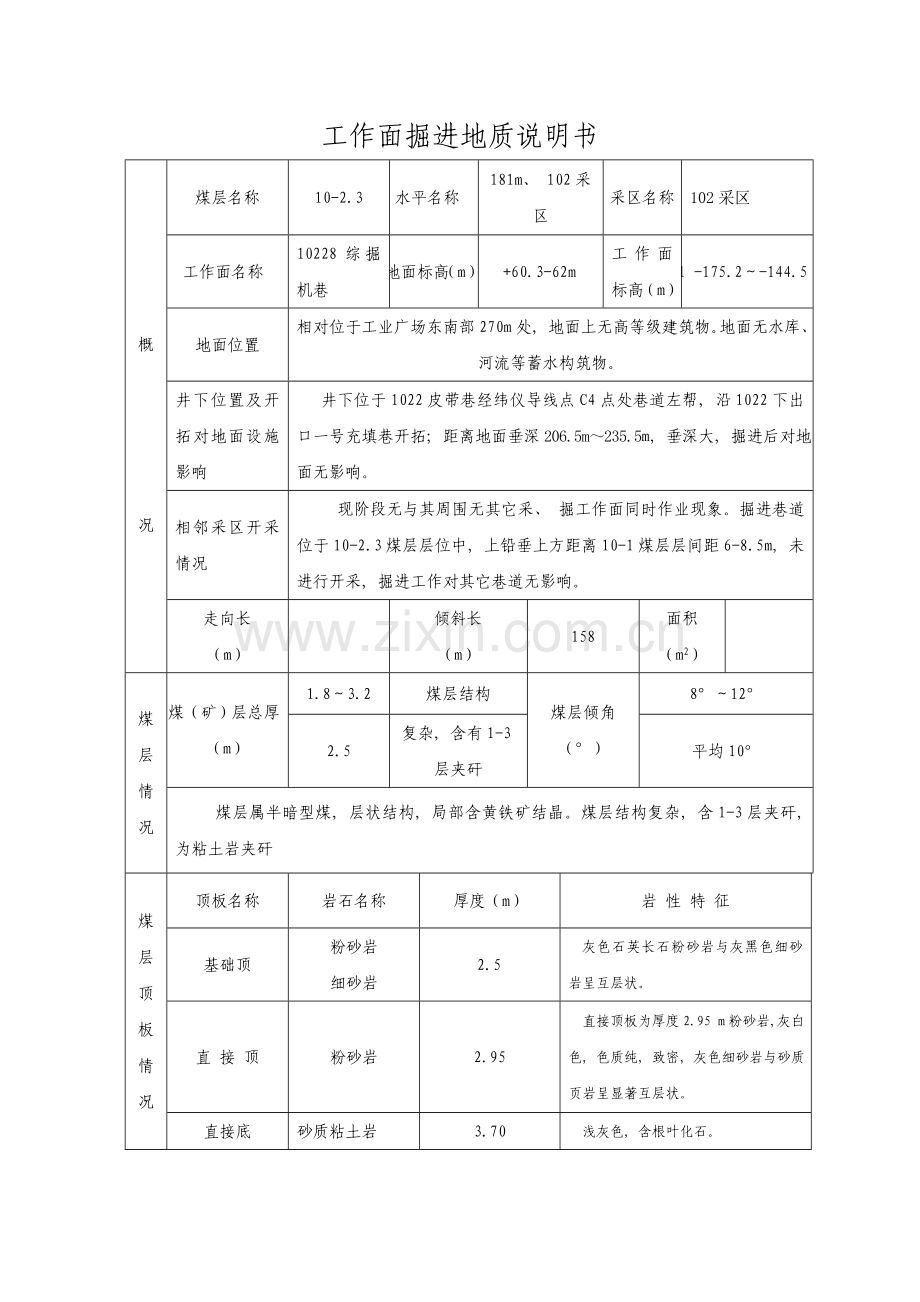

工作面掘进地质说明书

概

况
煤层名称
10-2.3
水平名称
181m、 102采区
采区名称
102采区
工作面名称
10228综掘机巷
地面标高（m）
+60.3-62m
工作面标高（m）
1 -175.2～-144.5
地面位置
相对位于工业广场东南部270m处, 地面上无高等级建筑物。地面无水库、 河流等蓄水构筑物。
井下位置及开拓对地面设施影响
井下位于1022皮带巷经纬仪导线点C4点处巷道左帮, 沿1022下出口一号充填巷开拓; 距离地面垂深206.5m～235.5m, 垂深大, 掘进后对地面无影响。
相邻采区开采情况
现阶段无与其周围无其它采、 掘工作面同时作业现象。掘进巷道位于10-2.3煤层层位中, 上铅垂上方距离10-1煤层层间距6-8.5m, 未进行开采, 掘进工作对其它巷道无影响。
走向长
（m）

倾斜长
（m）
158
面积
（m2）

煤
层
情
况
煤（矿）层总厚（m）
1.8～3.2
煤层结构
煤层倾角
（°）
8°～12°
2.5
复杂, 含有1-3层夹矸
平均10°
煤层属半暗型煤, 层状结构, 局部含黄铁矿结晶。煤层结构复杂, 含1-3层夹矸, 为粘土岩夹矸
煤
层
顶
板
情
况
顶板名称
岩石名称
厚度（m）
岩 性 特 征
基础顶
粉砂岩
细砂岩
2.5
灰色石英长石粉砂岩与灰黑色细砂岩呈互层状。
直 接 顶
粉砂岩
2.95
直接顶板为厚度2.95 m粉砂岩,灰白色, 色质纯, 致密, 灰色细砂岩与砂质页岩呈显著互层状。
直接底
砂质粘土岩
3.70
浅灰色, 含根叶化石。
老 底
中砂岩
2.63
浅灰色; 关键成份为石英, 其次为长石, 泥钙质胶结, 硬度系数为4～5。

地
质
构
造
情
况
8K依据现有地质资料分析, 该工作面煤层关键为向西北倾伏背斜结构, 煤层走向约20～26°, 倾向110～116°, 煤岩层倾角8°～12°, 平均10°; 无褶曲结构, 无岩浆岩侵入、 岩溶陷落柱及古河流冲刷现象。估计掘进中会碰到部分隐伏小断层。
结构名称
走向（°）
倾向（°）
倾角（°）
性质
落差
对开采影响
程 度
无

水
文
地
质
情
况
及
防
治
水
措
施

预掘巷道区域内关键水源为受破坏顶、 底板水, 依据相邻已经掘进巷道实际情况揭露分析, 估计该巷道顶、 底板无涌水现象发生, 不受顶、 底板涌水影响。
预掘巷道区域内无老巷、 老空积水现象; 所掘进区域内无钻孔统计、 以往结构区域无导水现象, 对施工无影响。
隔水层条件:
10-２层煤下距底板含水灰岩（徐家庄灰岩）43.2～45m, 徐灰层厚约7.4m; 下距奥灰87～93m, 奥灰层厚约800m左右。中间均由粉砂岩、 细砂岩等岩层组成隔水层, 其富水性含有显著不均一性。依据1022顺槽内1号（孔底为徐灰底板内1.2m）、 2号（孔底为奥灰下7.3m）水文观察孔观察, 两孔内水压、 涌水量不一致, 证实徐灰、 奥灰未联通。所以只计算徐家庄灰岩对开采影响。
徐灰突水系数计算:
kg/m2× 0.101325=0.047MPa／m
式中: P—隔水层底板承受水压, 取19.9kg/c m 2
（102采区观察孔水头压力）
m—隔水层厚度, 取43.2 m～45m。
经计算突水系数0.047MPa／m, 小于受结构破坏块段突水系数小于0.06 MPa／m。符合“按通常底板受结构破坏块段突水系数小于0.06MPa／m, 正常块段小于0.1 MPa／ｍ。”要求, 掘进时不会发生突水。
安全隔水层计算:
﹦ 8.88 m

式中: T--在一定水头压力下确保安全所需底板隔水岩层厚度(m）;
L--巷道宽度(取最大宽度2.5m);
R--隔水岩体容重(取2.5T/m3）;
H--作用于隔水层底板水柱高度(取199m);
KP--底板岩石抗张强度(取7T/m2)。
经计算, 徐灰t＝8.88m, 小于10-2.3煤层到徐灰岩顶厚度43.2m。不受底板灰岩水威胁。

最大涌水量
2
正常涌水量
0

影响
开采
其
它地
质情
况

瓦斯
依据瓦斯判定; 绝对瓦斯涌出量为0.18m３·min, 相对瓦斯涌出量为0.94 m３/t。
煤尘
煤层爆炸指数为9.38%, 煤层自燃倾向为Ⅲ类
煤自燃
无
地温
正常
地压
无冲击地压
普氏硬度
（f）
煤层
类矸
直接矸
直接底
3

4
储

量

计

算
走向长
（m）
倾斜长
（m）
斜面积
（m）
煤厚
（m）
容量
（t/m3）
工业储量
（t）
回采率
（％）
可采储量
（t）

169

2.5
1.4

问题及提议

1、 在掘进过程中, 发觉有透水预兆时, 必需立刻停止作业, 撤出人员, 汇报调度室及值班矿领导。
2、 假如在掘进中过小断层或遇顶板破碎时必需加强支护。

附图

1、 工作面煤层及其顶、 底板岩层综合柱状图 1: 200
