实训项目二: 用立式光学比较仪测量零件
班级 姓名 学号
一．实训目
1.了解立式光学比较仪结构及测量原理。
2.使用立式光学比较仪测量零件, 测出工件外径对量块尺寸误差值ΔL。
二．实训设备

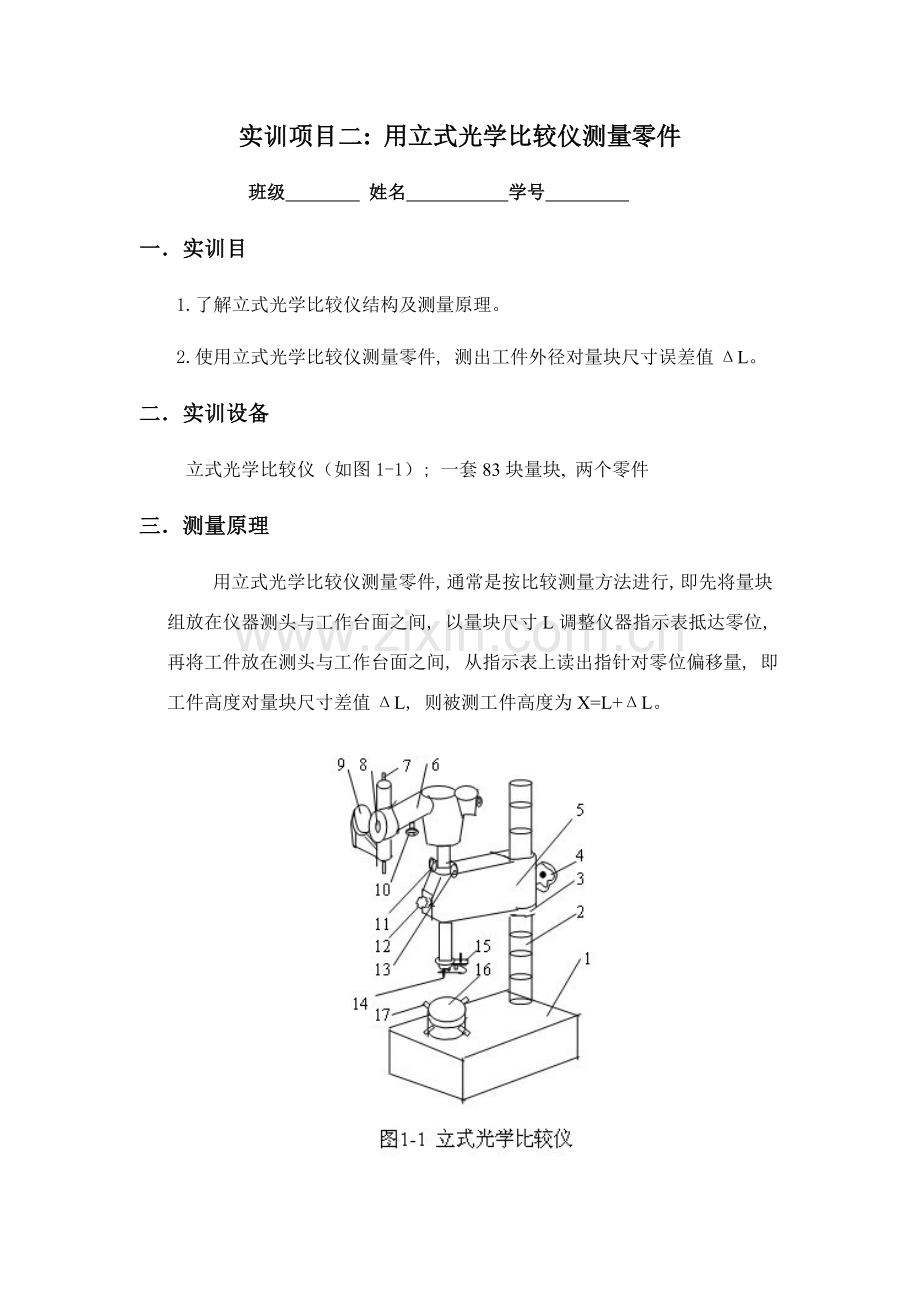

立式光学比较仪（如图1-1）; 一套83块量块, 两个零件
三．测量原理
用立式光学比较仪测量零件, 通常是按比较测量方法进行, 即先将量块组放在仪器测头与工作台面之间, 以量块尺寸L调整仪器指示表抵达零位, 再将工件放在测头与工作台面之间, 从指示表上读出指针对零位偏移量, 即工件高度对量块尺寸差值ΔL, 则被测工件高度为X=L+ΔL。

1-底座 2-立柱 3-横臂升降螺母 4、 11、 12-紧固螺钉5-横臂 6-直角光管 7-上下偏差调整螺钉8-目镜 9-反光镜 10-零调螺钉面13-偏心手轮 14-测头15-拨叉16-工作台 17-整螺钉

四.操作步骤
1、 测头选择
测头有球形、 平面形和刀口形三种, 依据被测零件表面几何形状来选择, 使测头与被测表面尽可能满足点接触。所以, 测量平面或圆柱面工件时, 选择球形测头; 测量球面工件时, 选择平面形测头; 而测量小于10mm圆柱面工件时, 则应选择刀口形测头。
2、 按被测塞规基础尺寸组合量块组。
3、 .调整仪器零位（见图1-1）。
将量块组置于仪器工作台16中心, 并使测头14对准量块组上测量面中心。调整零位, 步骤以下:
①粗调整 松开横臂5上紧固螺钉4, 转动调整螺母3, 使横臂缓慢下降, 直到测头与量块测量面接触, 而在视场中能看见刻线尺象时, 则将螺钉4扭紧。
②细调整 松开紧固螺钉12, 转动手轮13, 使在目镜中看到象与指示线靠近（见图1-3a）, 然后拧紧螺钉12。
③微调整 转动微调螺钉10, 使刻线尺零刻线影象与u指示线重合（见图1-3b）, 然后按下拨叉15数次, 使零位稳定。
④检验零位 按下拨叉15, 抬起测头14, 推出量块组, 再推进量块组, 放下测头, 再微旋螺钉10, 使零线影象与指示线再次重合。
⑤检验示值 按动拨叉三次, 若零线影象变动不超出1/10格, 则表示光学比较仪示值稳定可用。
4、 按图1-4分别测量塞规上六个部位处直径。测量时, 将被测塞规按在工作台上, 在测头下慢慢滚过, 读出刻线象偏离指示线最大值（估读1/10格）, 即为被测塞规实际偏差。

5、 从国家标准《GB1957-81》中, 查出塞规尺寸公差和形状公差, 计算塞规极限尺寸, 依据测量结果判定塞规合格性
五．实训内容
（1）立式光学比较仪测头通常有那三种 、 和 。
（2）立式光学比较仪目镜内示值范围是 , 分度值是 。
（3）简述调整仪器零位步骤:

（4）分别测量零件上3个部位, 测量时, 将被测塞规按在工作台上, 在测头下慢慢平移, 读出刻线象偏离指示线最大值（估读1/10格）, 即为被测零件实际偏差。
在示值处第1个部位ΔL1 ; 第2个部位ΔL2 ; 第3个部位ΔL3 , 因为量块尺寸L , 所以X1 ; X2 ; X3
最终得出ΔL平均值为
零件检测统计
年 月 日
零件名称

图号

编号

检测内容
检测标准
实测数据
是否及格

检测者

指导老师

六.测量注意事项:
①测量前应先擦净零件表面及仪器工作台。
②操作要小心, 不得有任何碰憧, 调整时观察指针位置, 不应超出标尺示值范围。
③使用量块时要正确推合, 预防划伤量块测量面。
④取拿量块时最好用竹摄子夹持, 避免用手直接接触量块, 以降低手温对测量精度影晌。
⑤注意保护量块工作面, 严禁量块碰撞或掉落地上。
⑥量块用后, 要用航空汽油洗净, 用绸布擦干并涂上防锈油。
⑦测量结束前, 不应拆开块规, 方便随时校对零位。
七．实训评价
《零件检测技术》项目评价
评价指标
评价内容
得 分
自评（30%）
组长评（30%）
老师评（40%）
项目
1、 理论知识

2、 操作熟练度

3、 组内合作能力

4、 结果

5、 纪律及其她

总评

备注: 每项10分, 总评取平均。
八．教学后记
